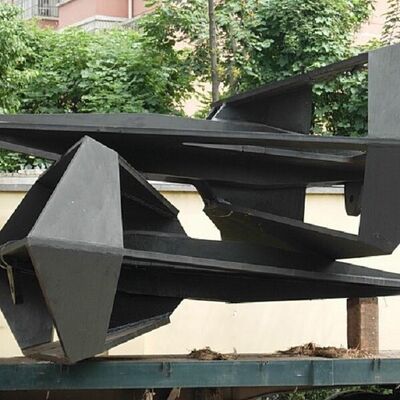

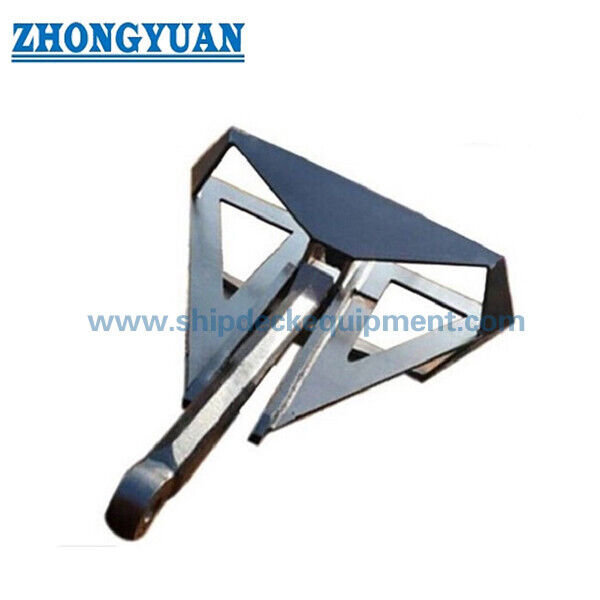

Schweißter Flipper Delta HHP Anker für Offshore-Lagersysteme.

Schweißter Flipper Delta HHP Anker für Offshore-Lagersysteme.

Produktübersicht

Der geschweißte Flipper Delta Hochhaltekraftanker wird für Offshore-Lagerung, Baggerung, Liegebojen und schwimmende Strukturen geliefert, bei denen die Durchdringung des Meeresbodens, die Halteeffizienz, dieAnkerkettenanschlussDie Auswahlfaktoren für die Auswahl der Fahrzeuge sind die Transport- und Zertifizierungsverfahren.und stabilisierende Struktur zur Unterstützung der kontrollierten Einrichtung und des Eindringens in geeignete Meeresbodengründe.

Diese Seite umfasst Nennankergewichte von 300 bis 27.500 kg unter Verwendung der Abmessungen A·F aus den bereitgestellten Katalogdaten.Die endgültige Auswahl sollte auf der Grundlage der Projektanalysen für die Anlegestelle erfolgen., erforderliche Traglast, Meeresboden- oder geotechnische Daten, Anlegekanalwinkel, Montagemethode, Ankerketten- und Schnürschnittstelle, genehmigte Herstellerzeichnung,und die erforderliche Klasse oder den erforderlichen Umfang der Kontrolle durch DritteDas Produkt wird durch qualifizierte Ankerfabrikpartner geliefert; Herstellungsquelle und Zertifikatsumfang werden für jede Bestellung bestätigt.

Schnelle Angaben

• Typ des Produkts: Schweiß Flipper Delta Anker mit hoher Halteleistung → offene Fluke-Konfiguration für Offshore- und Baggeranlagensysteme.
• Nenngewichtsbereich: 300­27.500 kg → breiter Auswahlbereich für projektspezifische vorübergehende oder dauerhafte Liegeplätze.
• Konstruktion: Schweißplatten-Fluke- und Schaftbaugruppe → Materialqualität, Schweißdetails, NDT und Abmessungstoleranzen müssen der genehmigten Zeichnung entsprechen.
• Haltungsprinzip: Eingebettete Fluke-Fläche mobilisiert den Widerstand des Meeresbodens → die tatsächliche Haltungsfähigkeit hängt von Boden, Durchdringungsschicht, Linienwinkel, Installation und Liegeanalyse ab.
• Ankerketten-Schnittstelle: Die Verbindungsaufnahme F ist in der mitgelieferten Tabelle enthalten → Endschnalle, Dreh- und Endverbindung und Kettenstimmigkeit müssen durch Zeichnung überprüft werden.
• Handhabung und Transport: Demontage- oder Split-Lieferungsvorkehrungen sind möglich → Montageverfahren und Ankerregalerfordernisse hängen vom ausgewählten Fabrikdesign ab.
• Oberflächenbehandlung: Schwarze bituminöse Beschichtung, Korrosionsschutzfarbe oder projektspezifische Beschichtung → Das Endsystem sollte Transportschäden, Eintauchervice und Inspektionsanforderungen berücksichtigen.
• Zertifizierung: Klasseneinspektionen und Zertifikate können nach dem genehmigten Entwurf und dem Auftragsumfang organisiert werden → nicht alle Zertifikate der Gesellschaft werden automatisch erteilt.

Haupttechnische Parameter

Anleitung zur Auswahl und Anfrage von Anlegestellen auf See

Schritt 1: Bestätigen des Antrags: Offshore-Einheit, Bagger, Liegeboje, Bauspreuung, schwimmende Struktur, vorübergehende oder dauerhafte Liege,zusammen mit Wassertiefe und vorgesehener Lebensdauer.

Schritt 2: Bereitstellung der erforderlichen Ankerhaltlast aus der Projektanalysen, einschließlich des Entwurfslastfalls, der Sicherheitsfaktoren, der Ansprüche, der Art der Liegeleitung und der Umweltgrundlage, sofern verfügbar.

Schritt 3: Bereitstellung von boden- oder geotechnischen Informationen, einschließlich Bodenart, Schichtprofil, Festigkeits- oder Dichtungsdaten, Meeresbodenspannung und bekannter Hindernisse;weil die Durchdringungs- und Halteleistung vom Boden abhängt.

Schritt 4: Bestätigen des Nenngewichts des Ankers, der genehmigten Ankergeometrie, der Einstellung von Fluke-to-Shank, der Ankerbehandlungsmethode, der Kettengrad und -durchmesser, der Endverbindung, der Schnalle, des Drehers,und erforderliche Verbindungsmaße.

Schritt 5: Bestätigen Sie die Materialqualität, den Herstellungsstandard, das Schweißverfahren, den NDT-Bereich, die Dimensionstoleranz, die Kennzeichnung, die Rückverfolgbarkeit, den Korrosionsschutz,und ob eine Transportzerlegung oder ein Ankerregal erforderlich ist.

Schritt 6: Bestätigen Sie die Genehmigung und den Prüfbereich vor dem Angebot: genehmigte Zeichnung, HHP- oder andere Klassenbezeichnung, Nachweisprüfung, Materialzertifikate, Herstellerzertifikat, Beobachterzeugnis,und endgültiges Dokumentationspaket.

Schritt 7: Mengen, Projekt- oder Schiffsbezeichnung, Lieferort, erforderliches Lieferdatum, Verpackungsbeschränkungen, Hebungs- und Handhabungsbeschränkungen sowie die entsprechende Liege- oder GA-Zeichnung.

Ankerbau und Verbindung

Welded open fluke assembly | Central shank | Crown / hinge and stabilizing geometry | Chain or shackle connection point | Project-specific fluke setting | Optional transport-disassembly arrangement | Protective coating

Durchdringungs-, Halte- und Handhabungsmerkmale

• Die offene Fluke-Konstruktion ermöglicht, dass der Meeresboden während der Anlage um den Anker fließt, und unterstützt eine fortschreitende Penetration, wenn die Geometrie an den Bodenzustand angepasst wird.
• Ein relativ großer effektiver Fluke-Bereich entwickelt nach der Einbettung Bodenwiderstand, was die Hauptgrundlage für das Konzept der hohen Halteleistung ist.
• Die stabilisierende Geometrie soll das unkontrollierte Walzen reduzieren und den Fluken helfen, während des Einstellzugs eine geeignete Durchdringungsorientierung zu erhalten.
• Die tatsächliche Tragfähigkeit wird nicht allein durch das Ankergewicht bestimmt; sie wird durch Bodenprofil, Durchdringungsspiegel, Flukewinkel, Leitungshebe, Installationslast, Ankergeometrie beeinflusst.und die ausgewählten Designsicherheitsfaktoren.
• Für den Projektmeeresboden und die genehmigte Konstruktion sollte die Fluke-to-Shank-Anordnung ausgewählt oder bestätigt werden.Einem Kataloganker sollte ohne Projektüberprüfung kein universeller Haltewert zugewiesen werden..
• Die Anlage, die Aufstellung, die Abholung, die Deckbearbeitung und der Transport erfordern ein projektspezifisches Ankerbearbeitungsverfahren, das an das Ankergewicht, die Schiffsausrüstung, die Hebpunkte,und Anschlussanordnung.

Herstellung, Prüfung und Lieferkontrolle

• Bei der Schweißfertigung ist ein kontrolliertes Schneiden, Formen, Anpassen, Ausrichten von Stängeln und Flussen sowie eine Dimensionskontrolle erforderlich, um die zugelassene Geometrie zu erhalten.
• Die mitgelieferte Spezifikation enthält eine Liste von mildem Stahl und rostfreiem Stahl; die endgültige Qualität, die mechanischen Eigenschaften, die Schweißbarkeit, die Zähigkeit, die Korrosionsfähigkeit und die Annahme der Klasse müssen bestätigt werden.HHP-Anker hängen in der Regel eher von genehmigten Spezifikationen für hochfeste oder hochzugsfähige Materialien als von einer generischen Materialbeschreibung ab..
• WPS/PQR, Qualifikation des Schweißers, Vorwärme- und Wärmezufuhrkontrolle sowie NDT kritischer Schweißschläuche sollten dem genehmigten Plan für die Herstellung und Klasseneinspektion entsprechen.
• Proof-Testing, Hold-Power-Verification, Material-Testing und die Teilnahme von Vermessern hängen von Projekt und Klasse ab.Sie sollten vor dem Kauf definiert werden und gelten nicht als Standardlieferwerte.
• Die Kette muss als vollständiger Lastweg überprüft werden, einschließlich Ankerverbindung, Schnalle, Endverbindung, Dreh- oder Vorläufer, Kettengrad und etwaiger Dimensionsübergänge.
• Da dieses Produkt über Ankerfabrikpartner geliefert wird, sollte das Angebot die Herstellungsquelle, die genehmigte Zeichnung, den Zertifikataussteller, den Prüfbereich,und die Rückverfolgbarkeit von Dokumenten für den angebotenen Anker.

Benutzerdefinierte Attribute

• Typ des Produkts: Schweißflipper Delta HHP-Anker → gefertigter offener Anker für Anlegestellen und Baggeranwendungen an See.
• Lieferstatus: Vertriebspartner/Projektlieferant → das Produkt stammt von qualifizierten Ankerherstellern und wird nicht als selbst hergestellt dargestellt.
• Nenngewicht: 300 ∼ 27.500 kg → nach den technischen Anforderungen an die Tragfähigkeit, dem Zustand des Meeresbodens, der Installationsmethode und dem genehmigten Ankerbau ausgewählt.
• Konstruktion: Schweißstahlherstellung → kritische Geometrie, Schweißqualität, NDT und Maßkontrolle folgen dem genehmigten Zeichnungs- und Inspektionsplan.
• Material: Milder Stahl/projektgenehmigter hochfester Stahl; Edelstahl muss bestätigt werden → Vor der Bestellung sind die genaue Qualität und Klasse zu bestätigen.
• Aufbewahrungskapazität: Das projektspezifische → Nenngewicht darf ohne Verankerung und geotechnische Überprüfung nicht direkt in eine garantierte Aufbewahrungslast umgewandelt werden.
• Kettenanschluss: Abmessung F plus genehmigte Verbindungsgegenstände → Kettendurchmesser, Klasse, Endverbindung, Schlinge und Drehschnur müssen als ein System bestätigt werden.
• Oberflächenbehandlung: schwarze bituminöse Farbe, korrosionsschützende Farbe oder maßgeschneiderte Beschichtung → Endbeschichtung und Inspektion folgen der Projektexposition und -spezifikation.
• Zertifizierungsanforderung: je nach Projektumfang verfügbar → Genehmigter Entwurf, Nachweisprüfung, Klassenabschätzung und Dokumentation müssen in der Beschaffungsbeschreibung angegeben werden.

Wie es funktioniert

Anchor is deployed with the flukes oriented toward the seabed → A controlled setting pull stabilizes and rotates the anchor into the penetration direction → Open fluke geometry enters the soil → Embedded fluke area mobilizes seabed resistance → Mooring load transfers through the shank and connector into the anchor chain → Retrieval follows the approved anchor-handling procedure

Anwendungen

Offshore temporary mooring systems | Dredgers and marine construction spreads | Mooring buoys | Floating pontoons and marine structures | Offshore units subject to project design | Anchor-and-chain replacement packages

Zertifizierungen und Lieferumfang

Die Einstufungskontrollen und -zertifizierungen können nach dem genehmigten Typ oder Projektentwurf, der Herstellerzulassung, der Rückverfolgbarkeit des Materials, der Prüfungsanforderung,und die Anwesenheit des VermessersDie Verfügbarkeit ist abhängig von der Bestellbestätigung und der Genehmigung der Klasse; nicht alle aufgeführten Zertifikate werden automatisch geliefert.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

Zusätzlich kann der koordinierte Lieferumfang Ankerkette, Anker-D-Schnalle oder Projektanschluss, Dreh-/Vorläufer, Ankerregal, Prüfbescheinigungen, Verpackungsplan und Transportarrangement umfassen.Vorbehaltlich bestätigter Spezifikationen.

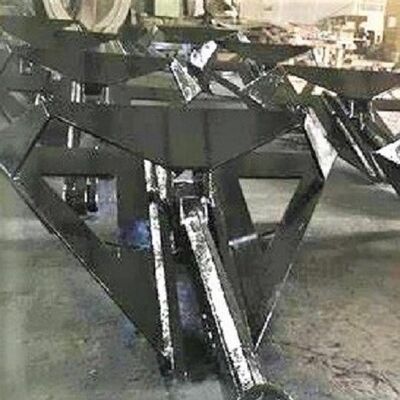

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Wie sollte das richtige Flipper Delta Ankergewicht ausgewählt werden?

A1: Verwenden Sie die erforderliche Traglast aus der Liegeanalysen zusammen mit Daten zum Meeresboden, dem Linienwinkel, der Installationsmethode, der Ankergeometrie und den Sicherheitsfaktoren des Projekts.Das Nennankergewicht ist nur ein Auswahlfaktor und sollte nicht als garantierte Tragfähigkeit betrachtet werden..

F2: Gibt die Beschreibung des HHP einen universellen Wert für die Halteleistung?

A2: Nr. HHP ist eine Ankerkonstruktion oder -genehmigungskategorie und nicht eine einzelne KN-Klassifizierung, die für jeden Meeresboden und jede Anlage gilt.und Klassenanforderungen müssen für das Projekt bestätigt werden.

F3: Kann die Ankerkette und die Ankerkette in einem übereinstimmenden Paket geliefert werden?

A3: Ja, die Lieferung kann koordiniert werden, wenn der Durchmesser und die Qualität der Kette, die Gesamtlänge, die Endverbindungen, die Fesseln, die Dreh- und Angelstangen, der Prüf- und Zertifikatsumfang, der Korrosionsschutz, die Verpackung,und LieferanforderungenDie Ankerverbindungszeichnung ist vor dem endgültigen Angebot zu überprüfen.
