Geschmiedete und gegossene Stahlankerkettenzubehörteile für marine Verankerungs- und Offshore-Mooringsysteme

Geschmiedete und gegossene Stahl-Ankerkettenzubehörteile für Schiffsanker- und Offshore-Mooringsysteme

Produktübersicht

Diese Produktpalette umfasst Zubehörteile für Ankerketten aus Stahl, die zum Verbinden, Enden, Schwenken, Vergrößern oder Anpassen von Kettenbaugruppen in Schiffsanker- und Offshore-Mooringsystemen verwendet werden. Verfügbare Artikel umfassen Kenter-Schäkel, Verbindungsschäkel, Endschäkel, Schäkel, Schwenkschäkel, Bojenschäkel, Schwenkgruppen, Platten, normale Glieder, vergrößerte Glieder, Endglieder und projektspezifische Verbindungskomponenten.

Das Zubehör wird über qualifizierte Hersteller von Ankerketten bezogen und nicht als Eigenfertigung angeboten. Die Auswahl basiert auf dem Nenndurchmesser der Kette, der Kettenklasse, der Geometrie der zu verbindenden Glieder, den Anforderungen an Prüf- und Bruchlast, der Bolzenanordnung, dem Materialweg, der Wärmebehandlung, dem Inspektionsumfang und der Klassifikationsdokumentation. Die Lagerverfügbarkeit kann dringende Schiffsreparatur- oder Ersatzanfragen unterstützen, jedoch müssen der tatsächliche Artikel, die Klasse, die Abmessungen, die Markierungen und die Zertifikatcharge vor der Angebotserstellung bestätigt werden.

Verfügbare Zubehörtypen

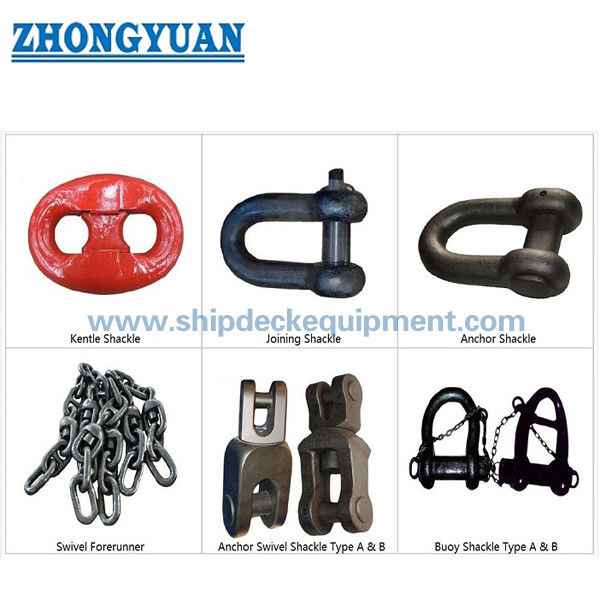

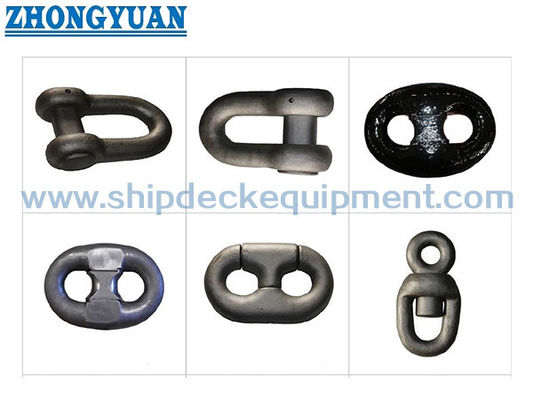

Kenter-Schäkel | Verbindungsschäkel | Endschäkel | Schäkel | Schwenkschäkel | C-förmiger Verbindungsschäkel | Schlanker Kenter-Schäkel | Splintschäkel | Birnenförmiger Schäkel | Bojenschäkel | Schwenkgruppe | Dreiecksplatte | Rundes Glied | Normales Glied | Endglied | Vergrößertes Glied | Glied ohne Bolzen | Speziell geformtes Verbindungsglied

Schnelle Spezifikationen

•  Produktkategorie: Zubehör für Anker- und Mooringketten → zur Vervollständigung oder zum Ersatz von Kettenbaugruppen, nicht als allgemeines Hebezeug.
•  Nenndurchmesserbereich: 12,5–162 mm als Lieferbereich → die endgültige Verfügbarkeit hängt vom Zubehörtyp, der Klasse, der Herstellerzulassung und dem Lagerbestand ab.
•  Materialwege: Schmiedestahl, Gussstahl oder Walzstahl → das zulässige Verfahren hängt vom Zubehördesign und der geltenden Klassenvorschrift ab.
•  Klassen für Schiffsankerketten: U2 / U3 in den gelieferten Informationen angegeben → die genaue Klassenkennzeichnung und der Zertifikatsumfang müssen für jeden Artikel bestätigt werden.
•  Klassen für Offshore-Moorings: R3 / R3S / R4 als verfügbar angegeben → Offshore-Klassen erfordern eine separate zugelassene Fertigung, Wärmebehandlung, Prüfung und Rückverfolgbarkeit.
•  Oberflächenschutz: schwarz lackiert oder feuerverzinkt → die Wahl der Beschichtung sollte den Kettenbetrieb, die Maßhaltigkeit, die Inspektionsreihenfolge und die Projektspezifikation berücksichtigen.
•  Detaillierter Bojenschäkelbereich: Nenndurchmesser der Kette 38–90 mm → die gelieferte Referenztabelle enthält Prüflasten der Klassen M2 / M3 und Gewichte der Typen A / B.
•  Lieferung und Dokumentation: Lagerbestand oder Projektbestellung → Hersteller-, Material-, Prüf-, ZfP- und Klassendokumentation sind nur gemäß dem bestätigten Auftragsumfang verfügbar.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Identifizieren Sie das genaue Zubehörteil: Kenter-Schäkel, Endschäkel, Schäkel, Schwenkgruppe, Bojenschäkel, vergrößertes Glied oder ein anderes Verbindungsteil.

Schritt 2: Bestätigen Sie den Nenndurchmesser der Kette, die Kettenkonstruktion, die Klasse, die geltende Norm oder Klassenvorschrift und die passenden Abmessungen der angrenzenden Kettenglieder.

Schritt 3: Geben Sie die erforderliche Prüflast, Bruchlast oder die zertifizierte Prüfgrundlage an. Vertauschen Sie nicht die zulässige Arbeitslast (SWL), die Prüflast oder die Mindestbruchlast (MBL).

Schritt 4: Bestätigen Sie die Schmiede-, Guss- oder Walzstahlkonstruktion; den Wärmebehandlungszustand; die Bolzen- und Verriegelungsanordnung; und jegliche Einschränkung bei Schweißreparaturen.

Schritt 5: Bestätigen Sie vor der Angebotserstellung die Oberflächenbeschaffenheit, Kennzeichnung, ZfP, Maßbericht, Materialrückverfolgbarkeit, Herstellerzertifikat und Klassenzulassung.

Schritt 6: Geben Sie Menge, erforderliche Lieferzeit, Bestimmungsort, Dringlichkeit des Lagerersatzes, Schiffstyp oder Offshore-Anlagentyp und Zeichnung oder klare Fotos des vorhandenen Teils an.

Struktur

Schmiedeteil oder Gussteil aus Stahl | Bolzen / Schraube und Verriegelungsanordnung, wo zutreffend | Kettenkompatible Lagerflächen | Wärmebehandelter Lastweg | Permanente Identifikations- und Rückverfolgbarkeitsmarkierung | Schwarz lackierte oder spezifizierte verzinkte Oberfläche

Vorteile bei Material, Fertigung und Inspektion

• Die Geometrie des Zubehörs wird an die zu verbindende Kette angepasst, da der Nenndurchmesser allein keine Passgenauigkeit zwischen einem Schäkel, einem Schwenkteil, einem Endglied, einem vergrößerten Glied und einer angrenzenden Kette gewährleistet.
• Geschmiedete Zubehörteile bieten einen geschmiedeten Lastweg, wenn das zugelassene Design und der Materialweg das Schmieden vorsehen; Guss- oder Walzstahlalternativen werden nur geliefert, wo dies durch das geltende Design und die Zulassung gestattet ist.
• Die Wärmebehandlung wird nach Klasse und Fertigungsweg ausgewählt und vor den spezifizierten Prüf-, Bruch-, mechanischen und Inspektionsstufen abgeschlossen.
• Bei klassifizierter Lieferung sollten Materialidentifikation, Wärmenummer, Klassenmarkierung und Prüfdokumentation vom zugelassenen Material bis zum fertigen Zubehör rückverfolgbar sein.
• Offshore-Zubehör der Klassen R3 / R3S / R4 wird als separater Zulassungs- und Qualifizierungsumfang von herkömmlichen U2 / U3-Schiffsankerkettenzubehörteilen behandelt.
• Die Maßprüfung sollte Bolzendurchmesser, Passöffnungen, Lagerflächen, Verriegelungsabstände und die Abmessungen umfassen, die für die Verbindung mit der vorhandenen Kettenbaugruppe erforderlich sind.
• Ausgewählte Lagerartikel können die Reparaturvorlaufzeit verkürzen, vorbehaltlich der physischen Inspektion, Maßbestätigung, Klassenprüfung und Verfügbarkeit von Zertifikatchargen.

Benutzerdefinierte Attribute

• Lieferstatus: Beschaffungsprodukt → bezogen über qualifizierte Hersteller von Ankerketten; der zugelassene Hersteller wird mit dem Angebot bestätigt.
• Produktpalette: Standard- und Spezialkettenzubehör → die Auswahl umfasst Verbindungs-, End-, Schwenk-, Vergrößerungs- und Bojen- oder Mooring-Schnittstellen.
• Nenndurchmesser: 12,5–162 mm Lieferbereich → der zugelassene Größenbereich variiert je nach Zubehörtyp, Klasse und Hersteller.
• Schiffsklasse: U2 / U3 → nur verwenden, wenn die spezifizierte Schiffskettenklasse und das Zertifikat bestätigt sind.
• Offshore-Klasse: R3 / R3S / R4 → erfordert eine Offshore-Mooringkettenzulassung, kontrolliertes Material, Wärmebehandlung, Prüfung und Rückverfolgbarkeit.
• Materialweg: Geschmiedet / gegossen / Walzstahl → der endgültige Weg folgt dem Zubehördesign, den Klassenanforderungen und dem zugelassenen Fertigungsprozess.
• Oberflächenbeschaffenheit: Schwarz lackiert / feuerverzinkt → die endgültige Beschaffenheit folgt der Betriebsumgebung und den Projektspezifikationen.
• Zertifikatsumfang: Gemäß Bestellungsanforderung → Klassenzertifikat, Materialaufzeichnungen, Prüfungen, ZfP und Kennzeichnung sind nicht als Standardbestandteile enthalten.

Funktionsweise

Erforderliche Kettenverbindung wird identifiziert → Zubehörtyp, Nenndurchmesser, Klasse und Passgeometrie werden abgeglichen → Bolzen, Schäkel, Schwenkteil oder Verbindungsglied werden in das Kettensystem eingebaut → Zuglast wird über den zugelassenen Lastweg übertragen → Kennzeichnung, Inspektion, Prüfung und Dokumentation werden gemäß dem Auftragsumfang abgeschlossen

Anwendungen

Schiffsankerkettenbaugruppen | Kettenkasten- und Bitterendverbindungen | Anker-zu-Kette-Verbindungsgruppen | Bojen- und Mooringverbindungen | Offshore-Positionierungs-Mooringsysteme | SPM- und Terminal-Kettenbaugruppen | Neubauversorgung | Ersatzteile für Schiffsreparaturen

Zertifizierungen & Vorteile

Zertifikate und Überwachungen können je nach ausgewähltem Zubehör, Klasse, zugelassenem Hersteller, Materialrückverfolgbarkeit, Prüfumfang und Anforderungen der Klassifikationsgesellschaft arrangiert werden. Die Verfügbarkeit unterliegt der Projektprüfung und sollte vor der Bestellung bestätigt werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzertifikat.

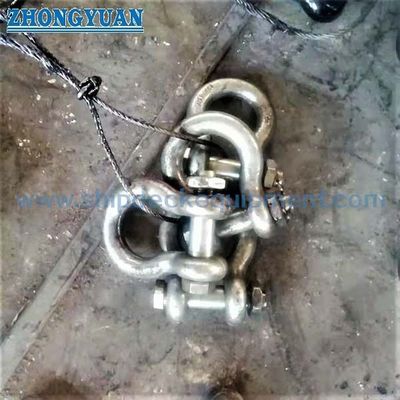

Zeichnung & Fotos

FAQ

F1: Reicht der Nenndurchmesser der Kette aus, um ein Ankerkettenzubehör zu bestellen?

A1: Nein. Der Zubehörtyp, die Kettenklasse, die Abmessungen der angrenzenden Glieder, die Bolzenanordnung, die Prüf- oder Bruchlastgrundlage, die Standard- oder zugelassene Zeichnung und die Zertifikatsanforderung müssen ebenfalls bestätigt werden.

F2: Kann ein U2- oder U3-Schiffsankerkettenzubehör für ein R3- oder R4-Offshore-Mooringzubehör ersetzt werden?

A2: Nicht automatisch. Herkömmliche Schiffskettenklassen und Offshore-Mooringklassen haben unterschiedliche Anforderungen an Material, Zulassung, Wärmebehandlung, Prüfung, Ermüdung, Rückverfolgbarkeit und Dokumentation. Ein Austausch erfordert Design- und Klassenzulassung.

F3: Welche Dokumente sollten für eine klassifizierte Bestellung spezifiziert werden?

A3: Fordern Sie je nach Bestellung den zugelassenen Hersteller und Produktumfang, das Materialzertifikat, den Wärmebehandlungsbericht, den Maßbericht, die Prüf- und Bruchlastaufzeichnungen, mechanische Prüfungen, ZfP-Berichte, eine Identifikationsliste und das Klassenzertifikat oder die Überwachungsbestätigung an.
