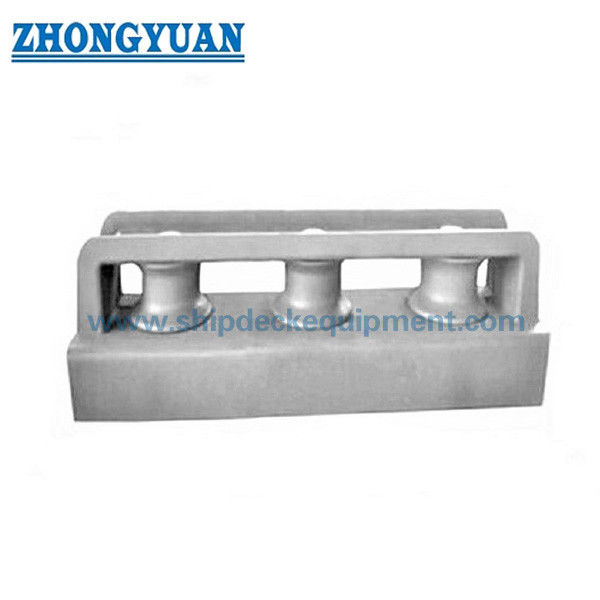

150×450 mm geschlossener 3-Roller-Schiffseite Fairlead mit Sockel.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | JIS F 2014-1987 | Typ: | DF&DS GESCHLOSSENER TYP |
|---|---|---|---|
| Durchmesser der Walzen: | 150~450mm | Rolle nein.: | 3 Rollen |
| Rollengewicht: | 53,8 ~ 650 kg | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS usw. |
| Hervorheben: | Schließung von Schiffsbeförderungen,3 Rollen an Bord der Schiffe,JIS F 2014 Schiffsbeförderung |
||
Produkt-Beschreibung
150–450 mm geschlossener 3-Rollen-Schiffsseiten-Fender mit Sockel | JIS F 2014 DF/DS
Produktübersicht
Der geschlossene 3-Rollen-Fender vom Typ JIS F2014 DF/DS ist für die kontrollierte Führung von Festmacherleinen an Deckpositionen auf Schiffsseiten konzipiert.
Die Struktur besteht aus drei Rollen, die in einem Rahmen mit Deckplatte eingeschlossen sind, um einen definierten Leinenweg zu gewährleisten und ein Entweichen der Leine unter Last zu verhindern.
Im Vergleich zu offenen Fender, bietet das geschlossene Design eine bessere Leinenkontrolle und eignet sich daher für gerade Festmacherleinen und beengte Decklayouts.
Schnelle Spezifikationen
Rollendurchmesser: 150–450 mm → Bestimmt die Leinenkompatibilität
Lastbetrachtung: Auszuwählen basierend auf der Bruchlast der Leine → Gewährleistet sicheren Betrieb unter Arbeitsbedingungen
Strukturtyp: Geschlossener Typ → Kontrollierter Leinenweg
Rollenkonfiguration: 3 Rollen → Lastverteilung
Standard: JIS F2014-1987
Material: Gussstahl / C-Mn-Stahl
Oberfläche: Sa2.5 + Epoxidbeschichtung
Anwendung: Schiffsseitenfestmachung
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter
Hinweis: Für lastbasierte Auswahl oder SWL-Abgleich kontaktieren Sie uns bitte für technischen Support.
| Nenn Durchm. |
Rolle | Buchse | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Min. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Nenn Durchm. |
Unterlegscheibe | Stift | Sitz & Stütze | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | nein | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nenn Durchm. |
Sitz & Stütze | Stellschraube für Buchse | Prüfstück | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Schraube Nenn Durchm. |
Schraube Länge |
Nr. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Auswahlhilfe
Benötigen Sie Hilfe bei der Auswahl der richtigen Fendergröße und Tragfähigkeit? Kontaktieren Sie uns für technische Unterstützung.
Schritt 1 – Rollendurchmesser auswählen
Schritt 2 – Leinentyp bestätigen
Schritt 3 – Bruchlast der Leine bestätigen → Sicherstellen, dass die Fendergröße der Leinenkapazität entspricht
Schritt 4 – Installation bestätigen
Schritt 5 – Zertifizierung bestätigen
Schritt 6 – Leinenweg bestätigen (kontrolliert)
Struktur
Deckplattenrahmen | 3 Rollen | Stiftwelle | Buchsenlager | Seitenplatten
Geschlossener Typ vs. Offener Typ
Geschlossener Typ → Mit Deckplatte, kontrollierter Leinenweg.
Offener Typ → Keine Deckplatte, flexible Leinenführung.
Benutzerdefinierte Attribute
Geschlossene Struktur → Verhindert Leinenentweichung
Drei Rollen → Lastverteilung
Gussstahl → Langlebig
Anfrageleitfaden
Bitte geben Sie den Leinendurchmesser, den Leinentyp, die Installationsposition und die Zertifizierungsanforderung an.
Benötigen Sie Unterstützung bei SWL oder Lastabgleich? Unser Ingenieurteam kann bei der richtigen Auswahl helfen.
Funktionsweise
Die Leine läuft durch geschlossene Rollen und gewährleistet eine kontrollierte Richtung.
Anwendungen
Schiffsfestmachung | Schiffsseitenführung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Zeichnungen & Fotos
Allgemeine Anordnungszeichnung und Produktfotos verfügbar
Bestellung
MOQ: 1 Einheit | Lieferung: 30–60 Tage
FAQ
F1: Was ist ein geschlossener Typ?
A: Mit Deckplatte.
F2: Wann zu verwenden?
A: Gerade Leinenführung.
F3: Unterschied?
A: Geschlossen kontrolliert Leine, offen flexibel.
F4: Wie ist die Last für einen geschlossenen Fender zu berücksichtigen?
A: Der Fender sollte basierend auf dem Leindurchmesser und der entsprechenden Bruchlast ausgewählt werden. Die Struktur ist so konzipiert, dass die Leine sicher innerhalb definierter Lastbedingungen geführt und kontrolliert wird.
