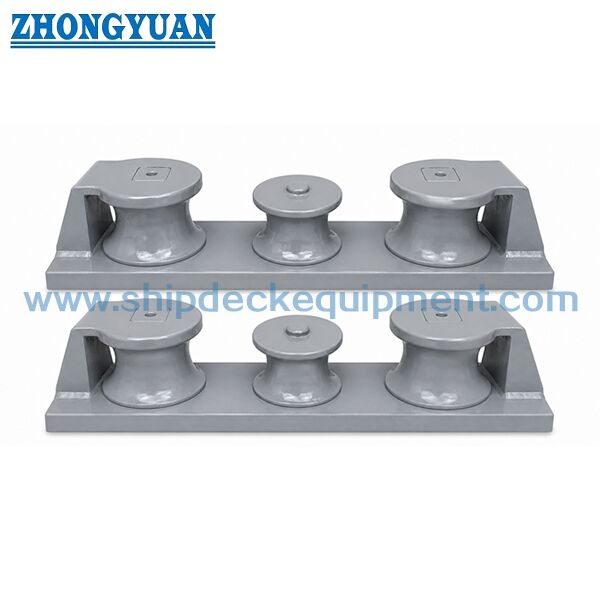

75–350 mm Marine Dreirollen-Klüse | CB/T 38-1999 Typ C mit Gussstahlrollen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | CB/T 38-1999 | Typ: | Einzelrolle Form C |
|---|---|---|---|
| Durchmesser der Walzen: | 75~350mm | Rolle nein.: | Drei Walzen |
| Rollengewicht: | 27-1915 kg | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS usw. |
| Hervorheben: | Anlegegeräte für Schiffe Fairlead,3 Walzen Fairlead,3 Rollen Fairlead-Schiffsverankerungsanlagen |
||
Produkt-Beschreibung
75 ̊350 mm Marine-Drei-Roller-Schlagzeug. CB/T 38-1999 Typ C mit Guss-Stahl-Rollen.
Produktübersicht
Marine Three Roller Chock ist so konzipiert, dass es die Anlegeseile durch eine feste Öffnung führt, während die Reibung reduziert und die Seilrichtung gesteuert wird.
Im Vergleich zum herkömmlichen Schlagwerk ermöglicht die integrierte Dreiwalzstruktur eine mehrseitige Leitung des Seils und reduziert die lokale Belastung und den Verschleiß des Seils erheblich.
Dieses Produkt entspricht der CB/T 38-1999 Typ C-Norm und ersetzt CB39-66 Typ C.
CB/T 38-1999 hat eine geschweißte Grundstruktur, die eine verbesserte Lastübertragung und eine höhere strukturelle Integrität im Vergleich zum Schraub-CB39-66-Design bietet.
Jedes Modell entspricht einer spezifischen Seilbrechlast (MBL), die eine genaue belastungsbasierte Auswahl ermöglicht.
Schnelle Angaben
- Struktur: Drei Walzen → Mehrwinkelleitung
- Anwendbarer Seildurchmesser: 7 ̊37 mm → Standardbereich
- Anwendbares Seil MBL: 23583 kN → Schlüsselwahlparameter
- Montage: geschweißte Basis (CB/T 38-1999) / Schraube (CB39-66 Ersatz)
- Material: Gießstahl → Hohe Festigkeit und Langlebigkeit
- Oberfläche: glatt bearbeitet → Schutzzobel
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter (CB/T 38-1999 Typ C)
| Nominelle Größe | Höchstbruch des Seils (kN) | Drahtseil Dia | Faserseil-Dia | L | B | H | L1 | D | Gewicht (kg) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
Belastungs- und Auswahlgrundlage
"Maximalbruch des Seils (kN) " bezeichnet die maximale Bruchlast (MBL) des verwendeten Seils.
Jede Schlaggröße wird an eine entsprechende Seilfestigkeit angepasst.
Referenz-SWL ≈ Seil MBL ÷ Sicherheitsfaktor (typischerweise 1,5 ∼ 2,0).
Der Schlag ist so konstruiert, dass er Belastungen standhält, die der Brechfestigkeit des Seils entsprechen oder diese übersteigen, was die Struktursicherheit unter extremen Bedingungen gewährleistet.
Auswahlführer
Schritt 1: Wählen Sie den Seildurchmesser → Basierend auf der Größe der Liegeleitung
Schritt 2 Bestätigen der Seilbrechlast (MBL) → Primärparameter für die Auswahl
Schritt 3: Wählen Sie die Schlaggröße aus → Richten Sie den Seildurchmesser und die MBL ab
Schritt 4 Bestätigen Sie den Installationstyp → Schweiß (Neubau) / Schrauben (Ersatz)
Schritt 5 Bestätigen der Zertifizierungspflicht
Technische Hinweise
CB/T 38-1999 führt eine belastungsbasierte Übereinstimmung ein, wobei jedes Modell einer bestimmten Seilbrechfestigkeit entspricht.
Dies gewährleistet eine bessere Abstimmung zwischen der Gestaltung des Anlegersystems und der tatsächlichen Betriebslast.
Struktur
Drei Walzen. Gießkörper. Geschweißte Basis. Verstärkte Struktur.
Benutzerdefinierte Attribute
Dreiwalzkonstruktion → Lastverteilung und reduzierter Seilverschleiß
Frei rotierende Walzen → Reibung minimieren
Gussstahlkörper → Hohe Festigkeit
Glatte Kontaktfläche → Schutzzobel
Anhaltspunkte für Anfragen
Angaben zu Seildurchmesser, Seil MBL, Anlagentyp, Behältertyp und Zertifizierungsanforderungen.
Wie es funktioniert
Seil durchläuft Schlag → Rollen drehen → Reibung reduziert → Seil reibungslos geführt → Verschleiß minimiert.
Anwendungen
Schiffsvorteil. Schiffsrückseite.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Zeichnung und Fotos
Zeichnung der allgemeinen Anordnung und Produktfotos
Bestellung
Angabe der Größe, des Materials, der Beschichtung, der Zertifizierung
Häufig gestellte Fragen
F1: Warum benutzt man drei Rollen?
A: Um die Reibung zu verringern, verteilen Sie die Last und schützen Sie das Anlegeschnur.
F2: Drehen sich die Walzen?
A: Ja, alle Rollen drehen sich frei, um Verschleiß zu minimieren.
F3: Wie wählen Sie die Größe aus?
A: Basierend auf dem Seildurchmesser und der Brechlast vom Tisch.
F4: Welchen Standard sollte ich für mein Projekt wählen?
A: Für Neubauprojekte werden aktualisierte Normen wie CB/T 38-1999 oder die Anforderungen der Klassifizierungsgesellschaft empfohlen.
Für bestehende Behälter werden in der Regel CB 39-66 für den direkten Austausch verwendet.
