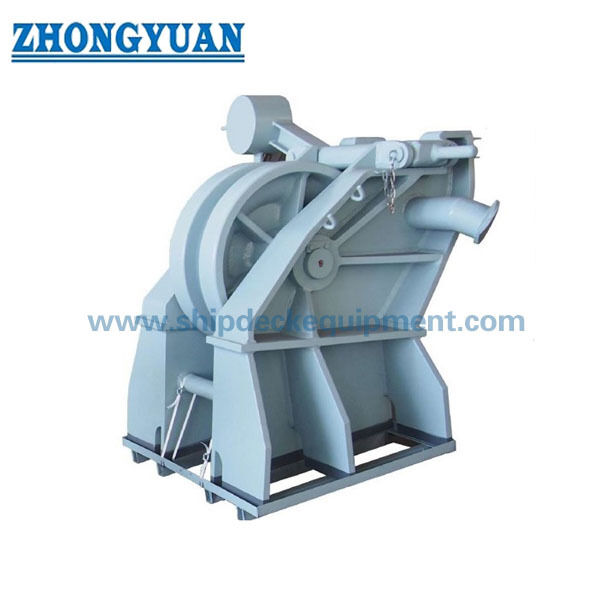

Roller Bar Ankerkette Kabelstopper mit Haken JIS F 2031 für 70 ′′ 132mm große Ankerkette

Rollenanker-Kettenkabelstopper mit Haken | JIS F 2031 für 70–132 mm große Ankerkette

Produktübersicht

Der 70–132 mm lange Ankerketten-Kabelstopper mit Rollenstange und Haken wird in der Ankerkettenroute installiert, normalerweise vor der Ankerwinde und auf die Ankerkettenanordnung des Schiffes ausgerichtet. Es wird zum Klemmen und Halten von Ankerketten mit großem Durchmesser verwendet, sodass die Kettenhaltekraft auf das Stopperfundament und die Schiffsstruktur übertragen werden kann, anstatt kontinuierlich von der Ankerwinde getragen zu werden.

Durch die Hakenkonstruktion kann der Stopper in die Ankerkette eingreifen und als Haltehaken für die Ankerkette innerhalb der Stopperanordnung fungieren. Diese Seite ist für große Ankerketten von 70 mm bis 132 mm geschrieben, bei denen vor der Produktion die Kettenpassung, die Fundamentstärke, die Kettenführungsrichtung, die Materialqualität, die Oberflächenbehandlung und der Zertifikatsumfang bestätigt werden sollten. Bei dem Produkt handelt es sich um eine Ankerkettenhaltevorrichtung, nicht um einen Hebehaken oder Hebegerät.

Kurzspezifikationen

• Produkttyp: Rollenanker-Kettenkabelstopper mit Haken → Kettenhaltevorrichtung für Schiffsankersysteme.
• Kettengrößenbereich: 70–132 mm → geeignet für Ankerketten mit großem Durchmesser, bei denen das Deckfundament und die Kettenführungsrichtung überprüft werden müssen.
• Standardreferenz: JIS F 2031 → aktuelle Standardreferenz für Kabelstopper; JIS F 2032 erscheint möglicherweise in älteren Zeichnungen und sollte nur auf Ersatzkompatibilität überprüft werden.
• Hakenfunktion: Ankerkettenhaltehaken → greift in das Kettenglied ein und hilft, die Kette innerhalb der Stopperanordnung zu sichern; Es handelt sich nicht um einen Hebehaken.
• Hauptabmessungen: h, h1, h2, L, L1, L4, B, b und D → nützlich für die Terrassenaufteilung, Fundamentprüfung und Angebotsbestätigung.
• Ungefährer Gewichtsbereich: 1.096–5.750 kg → wichtig für Werfthandhabung, Verpackung, Transport und Installationsplanung.
• Materialoptionen: Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss und Schmiedestahl → endgültige Materialgüte und Herstellungsroute sollten den Projektanforderungen entsprechen.
• Oberflächenbehandlung: Sa 2,5-Strahlen + einschichtige Epoxidharzgrundierung, verzinkt, poliert oder kundenspezifische Behandlung → Endbeschichtung entsprechend der Schiffsspezifikation.

Wichtigste technische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie den JIS F 2031 Rollstangen-Ankerketten-Kabelstopper mit Haken. Wenn in der Projektzeichnung immer noch die alte JIS F 2032 erwähnt wird, bestätigen Sie vor dem Angebot die Kompatibilität des Ersatzes.

Schritt 2: Bestätigen Sie den Nenndurchmesser der Ankerkette von 70 mm bis 132 mm, die Kettensorte, die Kettengliedgeometrie und ob der Stopperhaken zum tatsächlichen Kettenglied passt.

Schritt 3: Bestätigen Sie die Installationsposition, die Richtung der Kettenführung, den verfügbaren Platz auf dem Deck, die Fundamentschnittstelle, die Deckverstärkung und die Installationsanforderungen der Werft.

Schritt 4: Bestätigen Sie die Materialanforderung: Weichstahl, C-Mn-Stahl, Edelstahl, Stahlguss, Sphäroguss, Schmiedestahl oder projektspezifische Materialqualität.

Schritt 5: Bestätigen Sie die Oberflächenbehandlung: Sa 2,5-Strahlen mit Epoxid-Werkstattgrundierung, verzinkte Oberfläche, polierte Edelstahloberfläche, endgültiges Beschichtungssystem oder spezielle Korrosionsschutzanforderungen.

Schritt 6: Bestätigen Sie den Umfang des Zertifikats vor dem Angebot: Herstellerzertifikat, Materialzertifikat, Klassenzertifikat, Zeugeninspektion oder andere projektspezifische Genehmigungsanforderungen.

Schritt 7: Geben Sie Menge, Schiffstyp, Installationszeichnung oder Referenzfoto, Lieferziel und erforderliche Lieferzeit an.

Struktur

Rollstangen-Stopperkörper | Ankerketten-Haltehaken | Großer Kettendurchlass | Kettenkontaktbereich | Fundamentbasis | Stopper-Eingriffsbereich | Oberflächenbehandlung nach Bestellung

Vorteile der Kettenhaltung, Installation und Technik

• Der Stopper ist für große Ankerketten von 70 mm bis 132 mm vorgesehen, bei denen Kettenhalt, Fundamentanordnung und Lastübertragung auf die Schiffsstruktur sorgfältig überprüft werden müssen.
• Die Hakenanordnung kann in das Ankerkettenglied eingreifen und als Haltehaken für die Ankerkette innerhalb der Stopperbaugruppe fungieren. Die Kettenpassung sollte anhand der tatsächlichen Kettengliedgröße und Kettengüte bestätigt werden.
• Die Positionierung des Stoppers vor der Ankerwinde trägt dazu bei, die Haltekraft der Ankerkette auf das Stopperfundament und die Schiffsstruktur zu übertragen, wenn sie entsprechend der Schiffsbetriebsprozedur ordnungsgemäß befestigt ist.
• Die Rollenleiste und die Kettenkontaktanordnung unterstützen die Kettenausrichtung und reduzieren den konzentrierten Kontakt im Vergleich zu einem flachen Hindernis, während der endgültige Kettenweg zur Schiffsanordnung passen muss.
• Das hohe Gewicht der Einheit und die großen Abmessungen erfordern eine geplante Handhabung, Hebevorgänge während der Installation, Transportverpackung und Vorbereitung des Werftfundaments.
• Die Materialauswahl sollte entsprechend der Projektlastbasis, der Kettengröße, der Korrosionsumgebung, dem Inspektionsumfang und den Klassengenehmigungsanforderungen bestätigt werden.
• Die Oberflächenvorbereitung durch Sa 2,5-Strahlen und Werkstattgrundierung bietet eine kontrollierte Basis für die nachfolgende Beschichtung. Das endgültige Farbsystem sollte den Spezifikationen für die Schiffsbeschichtung entsprechen.
• In den bereitgestellten Daten sind keine Angaben zu SWL, Prüflast, zulässiger Belastung oder Kettengüte gemacht. Diese Werte sollten erst veröffentlicht werden, wenn sie durch eine Standardzeichnung, eine Berechnung oder ein von der Klasse genehmigtes Projektdokument bestätigt wurden.

Benutzerdefinierte Attribute

• Standardreferenz: JIS F 2031 → Verwendung als Hauptseitenstandard für Kabelstopper; Der alte JIS F 2032-Wortlaut sollte als Legacy-Referenz behandelt werden, wenn er in älteren Zeichnungen vorkommt.
• Typ: Rollstangentyp mit Haken-Stopper-Anordnung zum Halten großer Ankerketten im Verankerungssystem.
• Kettengröße: 70–132 mm → Auswahl entsprechend dem tatsächlichen Ankerkettendurchmesser und der Kettengliedgeometrie.
• Hakenfunktion: Ankerkettenhaltehaken → hält/sichert das Kettenglied innerhalb der Stopperanordnung; kein Hebehaken.
• Material: Weichstahl, C-Mn-Stahl, Edelstahl, Stahlguss, Sphäroguss oder geschmiedeter Stahl → die endgültige Materialgüte sollte vor der Produktion bestätigt werden.
• Oberflächenbehandlung: Sa 2,5-Strahlen + Epoxid-Werkstattgrundierung / verzinkt / poliert / kundenspezifisch → Die endgültige Oberflächenbeschaffenheit richtet sich nach der Bestellung und den Schiffsspezifikationen.
• Installationsposition: Vor der Ankerwinde in der Ankerkettenroute → Fundament, Kettenführungsrichtung und Deckverstärkung sollten durch Zeichnung bestätigt werden.
• Zertifikatsanforderung: Je nach Projektanforderung verfügbar → Klasseninspektion, Materialrückverfolgbarkeit und Genehmigungsumfang sollten vor der Bestellung bestätigt werden.
• Anpassung: Verfügbar → kundenspezifische Materialien, Beschichtungen, Fundamentschnittstellen oder Inspektionsumfang sollten auf bestätigten Zeichnungen und Projektanforderungen basieren.

Wie es funktioniert

Die Ankerkette verläuft durch die Stopperstrecke → Die Haken- und Rollenstangenanordnung greift in das Kettenglied ein → Die Haltekraft der Kette wird über den Stopperkörper auf das Fundament und die Schiffsstruktur übertragen → Die Ankerwinde wird von der dauerhaften Haltelast entlastet, wenn die Kette richtig gesichert ist

Anwendungen

Schiffsankersysteme | Vorschiff-Deck-Ankeranordnungen | Große Ankerkette 70–132 mm | Vorkehrungen zum Schutz der Ankerwinde | Neubauprojekte | Austausch- und Reparaturprojekte | Frachtschiffe | Massengutfrachter | Tanker | Containerschiffe

Zertifizierungen und Vorteile

Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft zusammengestellt werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

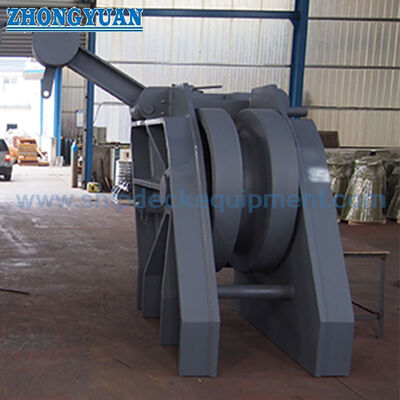

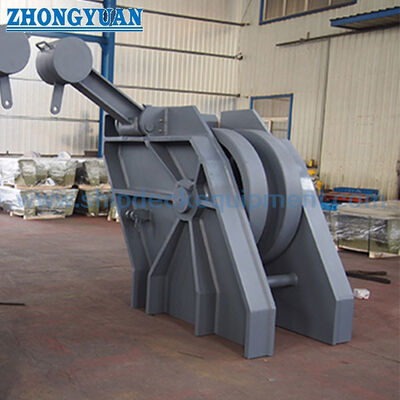

Zeichnungen und Fotos

FAQ

F1: Ist der Haken an diesem Kettenkabelstopper ein Hebehaken?

A1: Nein. Der Haken wird als Ankerkettenhaltehaken innerhalb der Kettenstopperanordnung verwendet. Es dient zum Halten/Sichern des Ankerkettenglieds und nicht zum Heben von Ladung, zum Heben von Ausrüstung oder zum Ersetzen eines zertifizierten Hebegeräts.

F2: Wie sollte die richtige Kettenstoppergröße ausgewählt werden?

A2: Wählen Sie die Größe entsprechend dem Ankerkettendurchmesser, der Kettengliedgeometrie, der Kettengüte, der Schiffszeichnung, der Kettenführungsrichtung, dem Installationsraum, dem Deckfundament und den Klassenanforderungen aus. Die mitgelieferte Tabelle gibt nur die Hauptabmessungen und das Gewicht an; Es bietet weder SWL noch Testlast.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bestätigen Sie die endgültige Standardbezeichnung, den Typ, den Kettendurchmesser, die Materialqualität, die Oberflächenbehandlung, die Menge, die Zertifikatsanforderung, die Installationszeichnung, den Schiffstyp, das Lieferziel und die erforderliche Lieferzeit. Wenn eine Zeugeninspektion oder Berechnungsprüfung erforderlich ist, sollte dies vor dem Angebot angegeben werden.
