DIN 763 Lang-Link-Runde Stahlkette

DIN 763 Lang-Link-Runde Stahlkette

Produktübersicht

Die DIN 763 lange Schaltkette ist eine geschweißte, geprüfte und nicht kalibrierte Kette für den allgemeinen technischen Gebrauch, bei der eine größere offenere Schaltöffnung und eine geringere Anzahl von Schaltungen pro Meter nützlich sind.Der lange Abstand bietet praktische Verbindungsgrenze und flexible Routing, während die nicht kalibrierte Geometrie bedeutet, dass sie nicht für Taschenräder, kalibrierte Kettenantriebe oder Hebesysteme ausgewählt werden sollte, für die eine abgestimmte Schräglage und zertifizierte Hebekettengruppen erforderlich sind.

Bei der Versorgung mit Seefahrzeugen kann die Kette für die allgemeine Sicherung, Sicherheitsbarrieren, Aufbewahrung der Ausrüstung und andere Nicht-Aufhebungsaufgaben in Betracht gezogen werden, vorbehaltlich des Materials, des Korrosionsschutzes, der Prüfgrundlage,und ProjektakzeptanzEs darf nicht als für die Klasse zugelassene Ankerkette, primäre Liegekette, Bojen-Lagerkette oder Hebekette bezeichnet werden, es sei denn, die anwendbare Produktnorm, die Konstruktionslast, die Prüfung,und Genehmigungsbereich getrennt bestätigt werden.

Schnelle Angaben

• Standardgrundlage: DIN 763:1990-12 → amtliche Bezeichnung für geprüfte, nicht kalibrierte, lange Schaltketten aus rundem Stahl.
• Konfiguration: offene, stützlose, geschweißte Runde-Verbindungskette → lange Innenabstandsfläche sorgt für die Verbindungsfreiheit und reduziert die Anzahl der Verbindungen pro Meter.
• Veröffentlichter DIN-Nennbereich: 4 ‰ 16 mm in der Ausgabe 1990 → Liefergrößen außerhalb dieses Bereichs sind bis zur Bestätigung der Konformität als DIN 763 Muster-/Maßgrößen zu behandeln.
• Hauptauswahldimensionen: Nenndurchmesser d, Innenfläche t, Außenbreite b2 und Masse pro Meter → Prüfung der Steckverbindergröße, -freiheit und der erforderlichen Kettenlänge.
• Herstellungsmethode: Flash-butt geschweißte Verbindungskonstruktion → Schweißkonsistenz, Verbindungsgeometrie und Nachweisprüfung sind Schlüsselpunkte für die Qualitätskontrolle.
• Materialoptionen: Kohlenmangan- oder Edelstahl nach Bestellung → Q195, Q235, CM490, 20Mn2, SUS 304 und SUS 316 sind in den bereitgestellten Daten aufgeführt;Die genaue Gradequivalenz muss bestätigt werden..
• Oberflächenbehandlung: Selbstfarbe, lackiert, elektrogalvaniert oder warmgalvaniert → nach Korrosionsbelastung und Maßanforderungen ausgewählt.
• Lastterminologie: Arbeitslast, Prüflast und Bruchlast sind getrennte angegebene Werte → sie dürfen ohne genehmigte Grundlage nicht in eine Aufzugs-WLL- oder Verankerungskette umgewandelt werden.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie die tatsächliche Belastung und die Annahme der DIN 763-Kette für allgemeine Zwecke.oder eine andere nicht hebende Funktion.

Schritt 2: Bestätigen Sie den Nenndurchmesser d, den inneren Abstand t, die Außenbreite b2, die Gesamtlänge oder Länge pro Schuss, die Anordnung der Endverbindung, die Steckdaten und die erforderlichen Abmessungstoleranzen.

Schritt 3: Bestätigen Sie die Materialqualität, die erforderlichen mechanischen Eigenschaften, den Wärmebehandlungszustand und ob jede bestellte Größe DIN 763 entsprechen muss oder als DIN 763-Muster/Maß nach Maß geliefert werden kann.

Schritt 4: Bestätigen Sie den Zustand der Oberfläche und die Belichtung: Farbe, korrosionsschonende Farbe, elektrogalvaniert, warmgalvaniert oder rostfrei, einschließlich aller Anforderungen an die Beschichtungsdicke.

Schritt 5: Bestätigen Sie den Umfang der Inspektion und der Dokumentation vor dem Angebot: Materialbescheinigung, Prüfbescheinigung des Herstellers, Prüflastprüfung, Bruchlastprüfung, Zeuge eines Dritten,oder Klassenzulassung nach Vereinbarung.

Schritt 6: Mengen, Verpackungsform, Lieferort, erforderliche Lieferzeit, Antragszeichnungen, Einzelheiten zur Endkette und, falls vorhanden, Referenzfotos.

Struktur

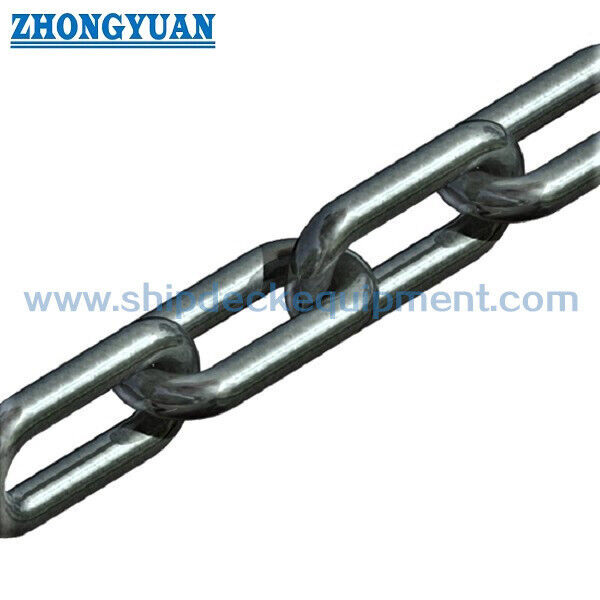

Runde Stahlverbindung. Lange innere Schiebe. Offene Schraube ohne Stift. Schweißverbindung mit Blitzschwanz.

Schweißen, Prüfen und Qualitätsvorteile

• Die Geometrie der Langverbindung bietet eine größere freie Öffnung für Fesseln, Haken, Steckverbinder und Routing als eine vergleichbare Kurzverbindungskette, vorbehaltlich der Überprüfung der Anpassung der Steckverbinder.
• Das Blitzschweißen bildet eine kontinuierliche Schweißverbindung; die Produktionssteuerung sollte sich auf Schweißstörungen, den Zustand der hitzebelasteten Zone, die Schnittform und die Beseitigung schädlicher scharfer Kanten konzentrieren.
• Die Dimensionsprüfung von d, t und b2 unterstützt die Verbindungskompatibilität und die gleichbleibende Masse pro Meter, wobei zugleich anerkannt wird, dass DIN 763 eine nicht kalibrierte Kettennorm ist.
• Die Prüfung der Beweislast und der Beweislast kann nach dem vereinbarten Prüfplan durchgeführt werden; in der Bestellung sind die Testfrequenz, die Probenbasis, die Annahmekriterien und der Beobachterumfang anzugeben.
• Die Auswahl des Materials und die Wärmebehandlung sollten den erforderlichen mechanischen Eigenschaften entsprechen.und Edelstahlvarianten sollten sich nicht über eine nicht geprüfte Lasttabelle teilen.
• Die Korrosionsbeständigkeit wird durch Verzinkung oder Beschichtung verbessert, jedoch sollten die Beschichtungsmethode und -stärke unter Berücksichtigung der Größenfreiheit, des Oberflächenzustands und der Betriebsumgebung ausgewählt werden.
• Die Partieidentifizierung, die Rückverfolgbarkeit des Materials und die Prüfunterlagen können gemäß dem vereinbarten Dokumentationsumfang enthalten sein, anstatt als Standardlieferung angenommen zu werden.

Benutzerdefinierte Attribute

• Standard: DIN 763:1990-12 → geprüfte, nicht kalibrierte, lange Schnittwinkelkette aus Stahl für den allgemeinen technischen Gebrauch.
• Stand der Norm: Ausgabe 1990 von DIN Media → DIN 763:2026-03 als aktuell aufgeführt ist, ist ein Entwurf und sollte nicht als endgültig veröffentlichte Norm zitiert werden.
• Typ: offene, stützlose Kette mit langem Bindeglied → keine Stütze im Inneren des Bindegliedes.
• Nominaler Durchmesser: 4 ‰ 16 mm innerhalb des veröffentlichten Standardbereichs von 1990 → 2 ‰ 32 mm Lieferantenbereich erfordert eine Größenbestätigung.
• Material: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 in den vorgelegten Daten aufgeführt → genaue äquivalente Spezifikation und mechanische Eigenschaften müssen bestätigt werden.
• Wärmebehandlung: Entsprechend den Eigenschaften des Materials und des Zielmaterials müssen für höhere Festigkeitsgrade → Wärmebehandlungszyklus und Akzeptanzwerte angegeben werden.
• Oberflächenbehandlung: lackiert/elektrogalvaniert/heißgalvaniert/Edelstahlveredelung → nach Belichtungs- und Beschichtungsvorgabe ausgewählt.
• Prüfung: Materialprüfung / Prüflastprüfung / Bruchlastprüfung nach vereinbartem Umfang → Prüfgrundlage und zu bestätigende Probenahmefrequenz.
• Einschränkung der Verwendung: Allzweckkette ohne Hebekette → darf ohne eine separate Genehmigung nicht als Hebekette, zertifizierte Verankerungskette oder für die Klasse zugelassene Liegekette beworben werden.

Wie es funktioniert

Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment

Anwendungen

General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties

Zertifizierungen und Vorteile

Die Inspektion und Dokumentation können nach den Anforderungen des Projekts, der Rückverfolgbarkeit des Materials, dem vereinbarten Prüfplan und dem Genehmigungsverfahren organisiert werden.Es ist nicht davon auszugehen, dass ein Zertifikat für eine Klasse oder einen Drittanbieter erteilt wurde, es sei denn, es ist in der Angebotserklärung und der Bestellung enthalten..

Zertifizierungs- / Inspektionsmöglichkeiten, vorbehaltlich vorheriger Bestätigung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, Inspektion durch Dritte und Prüfzeugnis des Herstellers.

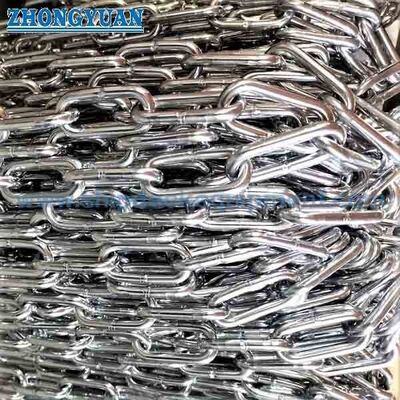

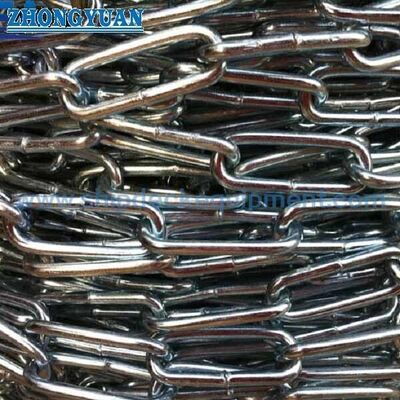

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist die DIN 763-Längskette für das Heben geeignet?

A1: Es sollte nicht nur aufgrund der gezeigten Arbeits-, Prüf- und Bruchbelastung als Oberleitkette ausgewählt werden.,Kennzeichnung, Prüfung und Zertifizierung.

F2: Kann jede Größe von 2 mm bis 32 mm als DIN 763 bezeichnet werden?

A2: Der veröffentlichte DIN 763:1990-12-Bereich wird üblicherweise mit Nenndurchmesser von 4 mm bis 16 mm gekennzeichnet.Größen außerhalb dieses Bereichs sollten als DIN 763-Muster oder kundenspezifische Langkette beschrieben werden, bis die Maß- und mechanische Übereinstimmung durch die entsprechende Zeichnungs- und Prüfdokumentation bestätigt ist..

F3: Welche Informationen sind für ein zuverlässiges Angebot erforderlich?

A3: Bestätigen Sie die Anwendung, den Nenndurchmesser, die Verbindungsmaße, die Gesamtlänge oder die Schusslänge, die Anordnung der Endverbindung, das Material, die Wärmebehandlung, die Oberflächenveredelung, die erforderliche Arbeits-/Prüfung/Rückschlaglastbasis.Umfang der Inspektion, Menge, Verpackung, Bestimmungsort und Lieferzeit.
