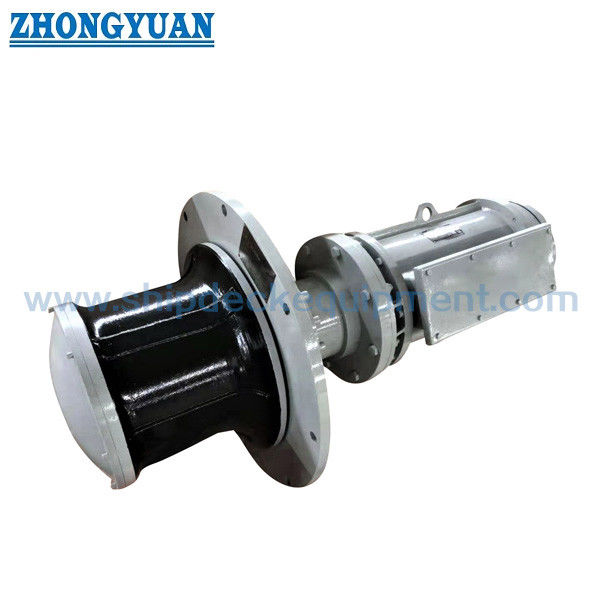

5 ̊250 kN elektrische Vertikalverankerung Capstan für Schiffsdek
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Funktion: | Liegeplatz | Arbeitslast: | 5KN zu 250KN |
|---|---|---|---|
| Schärkopfdurchmesser: | 200-700mm | Schnelligkeit der Verformung ((m/min): | 9-18m/Min |
| Drahtseil-Durchmesser.: | 11 - 46 (Millimeter) | Material: | Edelstahl (poliert), Flussstahl, werfend |
| Leistung: | Elektrisch, kann explosionssicher sein | Kontrolle: | Lokal oder Fernsteuerungs |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, usw. | ||
| Hervorheben: | Elektrische festmachende Winde,Vertikale festmachende Winde,ABS Schiffs-Plattform-Ausrüstung |
||
Produkt-Beschreibung
5 ̊250 kN elektrische Vertikalverankerung Capstan für Schiffsdek
Produktübersicht
Der elektrische vertikale Liege-Kapstan ist für eine effiziente Handhabung von Seilen während der Liegearbeiten konzipiert.
Die vertikale Konfiguration verringert den Deckplatzverbrauch und ermöglicht eine flexible Installation in engen Bereichen.
Sie eignet sich ideal für die Handhabung von Hilfsleitungen, bei denen ein kontinuierliches Ziehen erforderlich ist, ohne dass das Seil auf einer Trommel aufbewahrt wird.
Konzipiert für kompakte Deck-Layout, einfache Bedienung und kostengünstige Anlegelösungen für verschiedene Schiffsarten.
Schnelle Angaben
- Betriebslast: 5×250 kN → Definiert die Zugkraft für verschiedene Schiffsgrößen
- Verformungsgeschwindigkeit: 918 m/min → Definition der Seilhandhabungseffizienz
- Seildurchmesser: 11·46 mm → Definition der Seilkompatibilität
- Durchmesser des Warpkopfes: 200 ∼ 700 mm → Passt zur Seilgröße und verbessert den Grip
- Antriebsart: Elektromotor → Stabiler und einfacher Betrieb
- Steuerungstyp: Lokal / Fern → Ermöglicht flexible Bedienung
- Montageart: vertikal → spart Platz für die Montage auf dem Deck
- Material: Leichter Stahl / Edelstahl → Gewährleistet Langlebigkeit und Korrosionsbeständigkeit
- Leistungsbereich: 1,275 kW → entspricht den Anforderungen an die Last
- Funktion: Kontinuierliches Ziehen → Keine Aufbewahrung von Trommeln erforderlich
Haupttechnische Parameter
| Betriebslast (kN) | Verformungsgeschwindigkeit (m/min) | Seildurchmesser (mm) | Motorleistung (kW) |
| 5 | 9 ¢ 18 | Φ11 | 3/1.2 |
| 10 | 9 ¢ 18 | Φ11 | 4.3/1.7 |
| 15 | 9 ¢ 18 | Φ13 | 8.5/3.5 |
| 20 | 9 ¢ 18 | Φ15 | 11.11.7.5 |
| 30 | 9 ¢ 18 | Φ17.5 | 16/16/11 |
| 50 | 9 ¢ 18 | Φ20.5 | 16 |
| 70 | 9 ¢ 18 | Φ26 | 22 |
| 100 | 9 ¢ 18 | Φ28 | 45/45/30 |
| 120 | 9 ¢ 18 | Φ32.5 | 60/60/45 |
| 150 | 9 ¢ 18 | Φ36.5 | 60/60/45 |
| 200 | 9 ¢ 18 | Φ40 | 75/75/36 |
| 250 | 9 ¢ 18 | Φ46 | 75/75/36 |
Auswahlführer
Schritt 1: Auswahl der Betriebslast → 5250 kN je nach Größe des Schiffes und Verankerungsanforderungen
Schritt 2 Bestätigen Sie den Seildurchmesser → 1146 mm, um der Verformungskopfgröße zu entsprechen
Schritt 3 ️ Bestätigung der Geschwindigkeit → 9·18 m/min auf der Grundlage der Betriebseffizienz
Schritt 4: Wählen Sie Steuerungstyp → Lokale oder Fernbedienung
Schritt 5
Schritt 6
Struktur und Komponenten
Elektromotor. Getriebe. Drehkopf. Hauptwelle. Bremssystem.
Benutzerdefinierte Attribute
- Betriebslast: 5×250 kN → Definiert die Zugkraft
- Geschwindigkeit: 9 ̊18 m/min → Definition der Betriebseffizienz
- Seildurchmesser: 11 46 mm → Definition der Kompatibilität
- Antriebstypen: Elektrisch → Stabil und einfach zu bedienen
- Steuerung: Lokal / Fernbedienung → Flexible Bedienung
- Installation: vertikal → platzsparendes Design
- Betriebsmodus: Dauerhaft → geeignet für häufige Verwendung
- Material: Stahl / Edelstahl → Korrosionsbeständigkeit
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Benutzerdefinierte Konfiguration und Anfrageführer
Bitte geben Sie Arbeitslast, Seildurchmesser, Installationsfläche, Steuerungsanforderung und Stromversorgung an.
Wir stellen die Modellauswahl, die Grafikzeichnung und den technischen Vorschlag zur Verfügung.
Wie es funktioniert
Das Seil wird um den Kapstankopf gewickelt und erzeugt Reibung, um das Seil in kontrollierter Weise zu ziehen oder loszulassen.
Anwendungen
Schiffsanlegungen. Schlepperboote. Offshore-Schiffe. Hafenbetrieb.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung; kompakte vertikale Bauweise, kontinuierliche Zugfähigkeit, einfache Bedienung, geringe Wartung,geeignet für begrenzte Deckfläche.
Zeichnung und Fotos

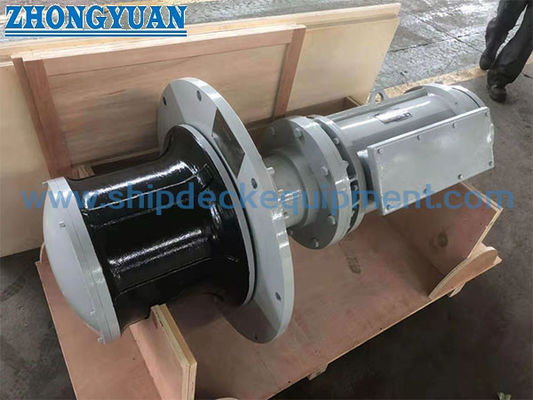

Allgemeine Anordnung Zeichnung Installationslayout Produktfotos
Bestellung
MOQ: 1 Einheit. Lieferzeit: 60-120 Tage. Zahlung: T/T, L/C. Anpassung: verfügbar.
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen Kapstan und Winde?
A: Capstan sorgt für kontinuierliches Ziehen ohne Seillager, während die Winde eine Trommel zur Lagerung verwendet.
F2: Warum wählen Sie vertikalen Capstan?
A: Es spart Platz auf dem Deck und eignet sich für kompakte Anlagegebiete.
F3: Kann es für verschiedene Seiltypen verwendet werden?
A: Ja, geeignet für Stahldrahtseile und synthetisches Seil im angegebenen Durchmesserbereich.
Zeichnung der elektrischen Vertikalverankerung auf dem Flanschdeck Capstan Schiffsdeck Ausrüstung
