2–300kN Hydraulische Festmacher-Spillwinde | Marine Vertikale & Horizontale Spillwinde für Schiffsdecks

2–300kN Hydraulische Festmacher-Spillwinde | Marine vertikale & horizontale Spill für Schiffsdecks

Produktübersicht

Die 2–300kN hydraulische Festmacher-Spillwinde ist eine Seilhandhabungsmaschine für Schiffsdecks, die zum Handhaben von Festmacherleinen, zum Verholen, zur kontrollierten Seilzugkraft und zur Leinenverstellung auf Schiffsdecks verwendet wird. Sie wird von einem Hydraulikmotor über ein Getriebe angetrieben, um den Spillkopf zu drehen, und bietet ein hohes Anlaufdrehmoment, eine einstellbare Leinengeschwindigkeit und eine stabile lokale oder proportionale Steuerung für Deckarbeiten.

Dieses Produkt sollte als hydraulisches Spill für die Seilhandhabung verstanden werden, nicht als Trommel, Ankerwinsch, Hebewinsch oder spezielle Schleppwinde. Es kann in vertikaler oder horizontaler Ausführung geliefert werden, und die Installation kann als voll versenktes Deckstyp, halb versenktes Deckstyp oder aufgesetztes Deckstyp gemäß Schiffsaufbau, Leinenführungsrichtung, Decköffnungsspielraum, Fundamentdesign und Wartungszugangsbedarf angeordnet werden.

Schnelle Spezifikationen

• Arbeitslast: 2–300 kN → gelieferter Auswahlbereich für die Seilhandhabungskapazität; nicht in SWL, MBL, Bruchlast oder Schleppkapazität ohne genehmigte Berechnung umrechenbar.
• Spillkopfdurchmesser: 250–800 mm → ausgewählt nach Seildurchmesser, Seiltyp, Kontaktbedingung und Deckanordnung.
• Geschwindigkeitsbereich: 5–30 m/min → beeinflusst die Effizienz der Leinenhandhabung und sollte mit Hydraulikdruck und -fluss abgestimmt werden.
• Seiltyp: Stahlseil / synthetisches Seil → anwendbarer Seiltyp muss zusammen mit der Seilkonstruktion und den Oberflächenkontaktbedingungen bestätigt werden.
• Seildurchmesserbereich: 11–80 mm → wichtiger Kompatibilitätsfaktor für die Spillkopfgröße und sichere Seilhandhabung.
• Montagetyp: vertikales Spill / horizontales Spill → ausgewählt nach Leinenführungsrichtung, Deckplatz und Maschinenlayout.
• Installationstyp: voll versenkt / halb versenkt / aufgesetzt → ausgewählt nach Deckdurchdringung, Fundament, Wartungszugang und Nachrüstanforderungen.
• Steuerungstyp: Hebel / Proportionalsteuerung → ausgewählt nach Präzision der Bedienung, Anordnung der Steuerstation und Design des Hydrauliksystems.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Arbeitslast, Seiltyp, Seildurchmesser, Leinen-geschwindigkeit und Anwendungszweck bestätigen. Die Arbeitslast auf dieser Seite ist ein gelieferter Auswahldatenpunkt und sollte nicht als SWL, MBL, Bruchlast, Prüflast oder Schleppkapazität ohne genehmigte Berechnung behandelt werden.

Schritt 2: Spillausrichtung auswählen. Vertikale Spills werden normalerweise ausgewählt, wenn eine kompakte Deckfläche und eine mehrdimensionale Seilhandhabung erforderlich sind. Horizontale Spills können ausgewählt werden, wenn die Leinenführung, die Maschinenhöhe oder die Deckanordnung eine horizontale Wellenanordnung besser geeignet macht.

Schritt 3: Installationstyp auswählen. Voll versenkte Spills halten die meisten Maschinen unter Deck und lassen nur den Spillkopf über Deck. Halb versenkte Spills gleichen die Deckintegration und den Wartungszugang aus. Aufgesetzte Decktypen sind nachrüstfreundlich und vermeiden normalerweise Decköffnungen.

Schritt 4: Deckfundament und Installationsschnittstelle bestätigen, einschließlich Deckdurchdringung, Grundfläche, Verschweißungs- oder Verschraubungsanordnung, lokale Verstärkung, Zugangsbereich und Beziehung zu Pollern, Leitösen, Rollen und anderen Seilhandhabungsgeräten.

Schritt 5: Hydrauliksystem und Steuerungsanordnung bestätigen, einschließlich Hydraulikdruck, -fluss, Motortyp, Getriebeübersetzung, Bremsbedarf, Steuerventil, lokale Steuerung, Proportionalsteuerung, Not-Aus und Fernsteuerung, falls erforderlich.

Schritt 6: Schiffstyp, Installationsposition, Seilspezifikation, Menge, Klassifikationsgesellschaftsanforderung, Inspektionsumfang, GA-Zeichnung, Deckstrukturzeichnung, Lieferziel und erforderliches Lieferdatum angeben.

Struktur & Komponenten

Hydraulikmotor | Getriebe | Spillkopf | Welle und Lager | Bremssystem | Hydraulikventil | Grundrahmen | Deckfundamentschnittstelle

Vorteile von hydraulischem Antrieb, Sicherheit & Engineering

• Der hydraulische Antrieb bietet ein hohes Anlaufdrehmoment und eine einstellbare Betriebsgeschwindigkeit, was für die kontrollierte Handhabung von Festmacherleinen an Deck nützlich ist.
• Vertikale und horizontale Spillkonfigurationen ermöglichen es der Ausrüstung, verschiedene Leinenführungsrichtungen, Decklayouts und Maschinenraumgrenzen anzupassen.
• Voll versenkte, halb versenkte und aufgesetzte Installationsoptionen helfen der Werft, Deckfläche, Deckdurchdringung, Wartungszugang und Nachrüstbarkeit auszubalancieren.
• Das Design des Deckfundaments ist ein kritischer Auswahlpunkt. Der Lastpfad des Spills sollte über den Grundrahmen in die tragende Deckstruktur und die lokale Verstärkung überprüft werden.
• Die versenkte Installation kann die Deckbehinderung reduzieren, erfordert jedoch die Konstruktion von Decköffnungen, Freiraum unter Deck, Entwässerungsüberlegungen und die Planung des Wartungszugangs.
• Die aufgesetzte Installation vereinfacht normalerweise Nachrüstarbeiten, da die komplette Einheit über Deck installiert wird, erfordert jedoch genügend Deckfläche und eine klare Leinenführungsanordnung.
• Das Bremssystem, das hydraulische Steuerventil, der Not-Aus, die Lageranordnung und die Schmierstellen sollten vor der Produktion gemäß Betriebs- und Klassifikationsanforderungen bestätigt werden.
• Arbeitslast, Hydraulikleistung, Seildurchmesser und Spillkopfgröße sollten als komplettes System überprüft und nicht als unabhängige Werte ausgewählt werden.

Benutzerdefinierte Attribute

• Produkttyp: Hydraulische Festmacher-Spillwinde → Seilhandhabungsgerät für Festmacheroperationen auf Schiffsdecks.
• Arbeitslast: 2–300 kN → gelieferter Auswahldatenpunkt; endgültiger Lastbegriff und Sicherheitsbasis sollten bestätigt werden.
• Spillkopfdurchmesser: 250–800 mm → ausgewählt nach Seilgröße, Seiltyp und erforderlicher Kontaktbedingung.
• Seildurchmesser: 11–80 mm → Optionen für Stahlseile und synthetische Seile werden durch die bereitgestellten Daten unterstützt.
• Montagetyp: Vertikal / Horizontal → ausgewählt nach Leinenführungsrichtung und Deckmaschinenlayout.
• Installationstyp: Voll versenkt / Halb versenkt / Aufgesetzt → ausgewählt nach Decköffnung, Fundament, Zugang und Nachrüstanforderung.
• Antriebsart: Hydraulisch → Hydraulikdruck, -fluss, Motorauswahl und Steuerungssystem sollten vor der Angebotserstellung bestätigt werden.
• Steuerungstyp: Hebel / Proportional → ausgewählt nach Präzision der Bedienung und Anforderung der Steuerstation.
• Material: Gusseisen / Stahlkonstruktion zu bestätigen → endgültige Materialgüte und Konstruktion der Komponenten sollten der genehmigten Zeichnung folgen.
• Zertifizierungsanforderung: Verfügbar gemäß Auftragsumfang → Herstellerzertifikat, Materialzertifikat, Klassifikationszertifikat und Zeugeninspektion sollten vor der Angebotserstellung vereinbart werden.

Funktionsweise

Hydraulische Leistung treibt den Motor an → Getriebe überträgt Drehmoment auf die Welle → Spillkopf dreht sich und greift das Seil durch Reibung → Bediener steuert Geschwindigkeit und Richtung über das Hydraulikventil → Reaktionslasten werden über den Grundrahmen in das Deckfundament übertragen

Anwendungen

Schiffsfestmacheroperationen | Schlepper | Arbeitsboote | Offshore-Versorger | Schuten | Frachtschiffe | Hafen- und Umschlagseilhandhabung | Neubau- und Nachrüstungsinstallationen auf Deck

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassifikationsgesellschaft arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzertifikat.

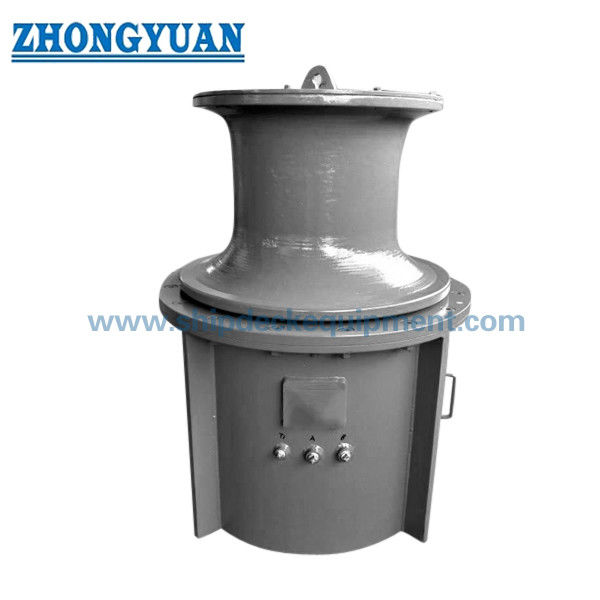

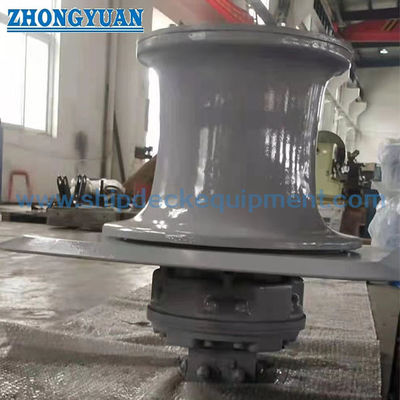

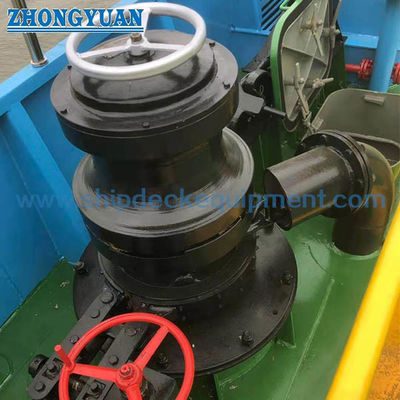

Zeichnungen & Fotos

FAQ

F1: Was ist der Unterschied zwischen einem versenkten und einem auf Deck montierten hydraulischen Spill?

A1: Ein voll versenktes Spill platziert die meisten Maschinen unter Deck und lässt nur den Spillkopf über Deck, was hilft, die Deckbehinderung zu reduzieren. Ein auf Deck montiertes Spill installiert die komplette Einheit über Deck und vermeidet normalerweise Decköffnungen, was es besser für Nachrüstprojekte oder Schiffe geeignet macht, bei denen eine Deckdurchdringung nicht bevorzugt wird.

F2: Wie sollten vertikale und horizontale Spilltypen ausgewählt werden?

A2: Die Auswahl hängt von der Leinenführungsrichtung, dem verfügbaren Deckplatz, der Fundamentanordnung, dem Wartungszugang und dem Decklayout des Schiffes ab. Vertikale Spills sind normalerweise kompakt und für die mehrdimensionale Seilhandhabung auf Deck geeignet, während horizontale Spills in Betracht gezogen werden können, wenn die Leinenführung oder die Maschinenanordnung eine horizontale Wellenanordnung erfordert.

F3: Welche Informationen werden für das Design des Hydrauliksystems und des Deckfundaments benötigt?

A3: Bitte geben Sie Arbeitslast, Seiltyp, Seildurchmesser, erforderliche Leinen-geschwindigkeit, Hydraulikdruck und -fluss, Montagetyp, Installationstyp, Steuerungsanforderung, Deckstrukturzeichnung, Verstärkungsdetails und Klassifikationsgesellschaftsanforderung an. Diese Punkte sind erforderlich, bevor das Modell, die Fundamentlast und das Angebot bestätigt werden.
