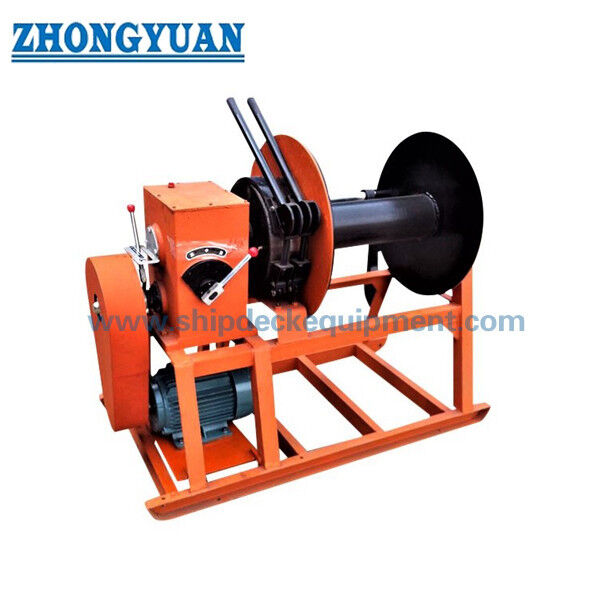

39-48,5 mm elektrische Stahldrahtseilspirale. CB 3048 Typ B Eintrommelspeicherspirale für Schiffsdeckgeräte.

39-48,5 mm Elektrische Stahlseiltrommel | CB 3048 Typ B Einzeltrommel-Speichertrommel für SchiffsdecksAusrüstung

Produktübersicht

Die elektrische Stahlseiltrommel CB 3048 Typ B ist eine motorgetriebene Einzeltrommel-Speichertrommel für großdimensionierte Stahlseile auf Schiffsdecks. Sie dient zum ordnungsgemäßen Aufwickeln, Ablassen und Speichern von Stahlseilen auf einer Trommel, wodurch lose Seile auf dem Deck reduziert und eine sicherere Handhabung bei der Vorbereitung von Festmacharbeiten, Wartungsarbeiten und Deckarbeiten unterstützt wird.

Diese Seite ist für die Modelle Typ B, B39 und B48 vorbereitet, mit maximalen Stahlseildurchmessern von 39 mm und 48,5 mm. Die Trommel sollte als Lager- und Wickelausrüstung behandelt werden, nicht als Schleppwinde, Hubwinde oder Zugvorrichtung. Motordaten, manuelle Notbedienung, Wellenschmierung, Platzbedarf für die Deckinstallation und der Geltungsbereich von Zertifikaten sollten gemäß der Schiffsanordnung und den Bestellangaben bestätigt werden.

Schnelle Spezifikationen

• Produkttyp: elektrische Stahlseil-Speichertrommel -> motorbetriebenes Aufwickeln und Speichern von Stahlseilen für Schiffsdecks.
• Standardreferenz: CB 3048-1983 / CB*3048-83 -> öffentliche Standardinformationen identifizieren sie als elektrische Stahlseiltrommel.
• Typ und Modelle: Typ B, B39 / B48 -> Einzeltrommelanordnung für größere Stahlseildurchmesser.
• Maximaler Seildurchmesser: 39 mm und 48,5 mm -> wichtige Auswahlgrundlage für Trommelgröße und Kompatibilität der Seilspeicherung.
• Stahlseillänge: 210-220 m Referenzbereich -> die endgültige Speicherkapazität sollte anhand der Seilkonstruktion, der Schlagrichtung und des Trommelfüllzustands überprüft werden.
• Antriebsanordnung: Elektromotor mit Getriebe / Schneckengetriebeuntersetzer -> motorbetriebenes Aufwickeln, mit manueller Griff-Notbedienung, wenn kein Strom verfügbar ist.
• Betriebsschwerpunkt: Seilspeicherung und kontrolliertes Aufwickeln -> nicht zum Schleppen, Ziehen, Heben oder Spannen, es sei denn, ein projektspezifisches Design bestätigt dies.
• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + Korrosionsschutz-Epoxidlackierung als Referenz -> endgültige Beschichtung, Polierung oder Edelstahloption gemäß Bestellvorgabe.

Haupttechnische Parameter

Hauptabmessungen Referenz für B39 und B48 Typ B Einzeltrommel-Trommel.

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie das erforderliche Modell: B39 oder B48 gemäß dem maximalen Stahlseildurchmesser und der Speicherdauer.

Schritt 2: Bestätigen Sie die Spezifikation des Stahlseils: Durchmesser, Konstruktion, Länge, Schmierungszustand, tatsächliche äußere Seiltoleranz und ob das Seil mit Endbeschlägen geliefert wird.

Schritt 3: Bestätigen Sie, ob die Trommel nur zur Lagerung und zum Aufwickeln verwendet wird. Wenn Ziehen, Spannen, Schleppen oder Heben erwartet wird, ist ein anderes Winden-Design oder eine projektspezifische Berechnung erforderlich.

Schritt 4: Bestätigen Sie die Stromversorgung, Motorspannung / -frequenz, Steuerungsmethode, Not-Aus, lokale Steuerposition und die Anforderung einer manuellen Notbedienung.

Schritt 5: Bestätigen Sie den Platzbedarf für die Deckinstallation, das Fundament, den Zugang zur Wellenschmierung, den Motorwartungsbereich und die Seileinführungsrichtung.

Schritt 6: Bestätigen Sie Material, Oberflächenbehandlung, Geltungsbereich des Zertifikats, Menge, Lieferziel, erforderliche Lieferzeit, Zeichnung und Referenzfotos, falls verfügbar.

Struktur

Einzelne Stahl-Speichertrommel | Elektromotor | Getriebe / Schneckengetriebeuntersetzer | Manuelle Griff-Notbedienung | Hauptwelle und Lagersystem | Seileinführungs- und Wickelbereich | Gemeinsamer Grundrahmen | Lokale Steuerungs- und Not-Aus-Anordnung | Sa 2,5 Sandstrahlen und Epoxidbeschichtung oder spezifizierte Oberfläche

Konstruktions- und Ingenieurvorteile der Speichertrommel

• Die Einzeltrommelanordnung vom Typ B eignet sich zur Lagerung von größeren Stahlseilen, bei denen das manuelle Aufwickeln an Deck für die routinemäßige Handhabung nicht praktikabel oder sicher ist.
• Der motorgetriebene Aufwickelmechanismus reduziert die Anstrengung der Besatzung beim Einholen und Verstauen des Seils, während die manuelle Griff-Notbedienung eine Betriebsoption bietet, wenn kein Strom verfügbar ist.
• Die Trommel hält das Stahlseil auf einer definierten Trommel geordnet, reduziert lose Seile auf dem Deck und hilft, das Seil während der Lagerung vor unnötiger Biegung, Verschmutzung oder zufälligem Knicken zu schützen.
• Das Schneckengetriebe und die gemeinsame Grundrahmenanordnung vereinfachen die Deckinstallation im Vergleich zu getrennten Antriebskomponenten, vorausgesetzt, das Fundament und die Ausrichtung sind korrekt.
• Die Wellenschmierung, der Lagerzustand und der Trommelrotationsspielraum sollten regelmäßig überprüft werden, da großdimensionierte Stahlseile eine hohe rotierende Masse und eine hohe Lagerlast erzeugen.
• Das Produkt sollte nicht als Schleppwinde oder Zugwinde beschrieben werden. Es werden keine Nennzugkraft, SWL, Bremslast oder Schleppkapazität in den aktuellen Daten angegeben.
• Die Spezifikationen für Motor, Getriebe, Steuerkasten und Not-Aus können an die elektrischen Bedingungen des Schiffes und den Inspektionsumfang der Klassifikationsgesellschaft angepasst werden, wenn dies vom Projekt gefordert wird.

Benutzerdefinierte Attribute

• Standard: CB 3048-1983 / CB*3048-83 -> Verwendung, wenn das Schiff oder die Werft eine motorgetriebene Stahlseiltrommel gemäß dieser chinesischen Schiffbaustandardreferenz benötigt.
• Typ: Typ B Einzeltrommel -> ausgewählt für die Modelle B39 und B48 zur Lagerung von großen Stahlseilen.
• Seildurchmesser: 39 mm / 48,5 mm -> tatsächliche Seilkonstruktion und Außentoleranz vor dem Angebot bestätigen.
• Speicherdauer: 210-220 m Referenz -> die endgültige Speicherung hängt von der Seilkonstruktion, dem Wickelzustand und dem Trommelfüllspielraum ab.
• Antriebstyp: Elektromotor + Getriebe / Schneckengetriebeuntersetzer -> motorbetriebenes Aufwickeln mit manueller Griff-Notbedienung.
• Betriebsmodus: Lagerung und Aufwickeln -> nicht als Schlepp-, Zug-, Hebe- oder Spannausrüstung vorgesehen, ohne separate Designbestätigung.
• Material: Baustahl oder Edelstahloption -> endgültige Materialgüte und Korrosionsschutz sollten gemäß den Projektanforderungen bestätigt werden.
• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + Korrosionsschutz-Epoxidlackierung -> endgültige Beschichtung oder Polierung gemäß Schiffs-Spezifikation.
• Zertifizierungsanforderung: Verfügbar gemäß Bestellumfang -> Herstellerzertifikat, Materialzertifikat oder Klassenzertifikat sollten vor dem Angebot bestätigt werden.

Funktionsweise

Der Elektromotor treibt das Getriebe und die Trommel an -> das Stahlseil wird auf die Einzeltrommel auf- oder abgewickelt -> die Besatzung steuert die Wickelrichtung und das Stoppen lokal -> die manuelle Griffbedienung über das Schneckengetriebe kann verwendet werden, wenn kein Strom verfügbar ist -> das Seil wird nach dem Betrieb auf der Trommel gelagert.

Anwendungen

Stahlseillagerung auf Schiffsdecks | Seillagerung an Festmachstationen | Arbeitsboote und Service-Schiffe | Werft-Austauschprojekte | Hafen- und Hafenschiffe | Seilhandhabung für Schiffsreparaturen | Nachrüstprojekte für Decksausrüstung

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderungen, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassifikationsgesellschaft arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung.

Zeichnung & Fotos

FAQ

F1: Ist diese CB 3048 Typ B Trommel dasselbe wie eine Winde?

A1: Nein. Dieses Produkt ist eine Lager- und Wickeltrommel für Stahlseile. Eine Winde ist normalerweise zum Ziehen oder zur Lastkontrolle ausgelegt. Diese Trommel sollte nicht als Schlepp-, Hub- oder Zugwinde verwendet werden, es sei denn, ein separates projektspezifisches Design bestätigt die Anforderungen an Last, Bremse, Steuerung und Zulassung.

F2: Wie sollten B39 und B48 ausgewählt werden?

A2: Wählen Sie B39 oder B48 gemäß dem maximalen Stahlseildurchmesser, der erforderlichen Speicherdauer, dem verfügbaren Deckplatz, der Seileinführungsrichtung, der Motoranordnung und der Schiffszeichnung. Für B48 unterstützen die korrigierten Daten eine Motorleistung von 4,3 / 1,7 kW, eine Motordrehzahl von 1350 / 410 U/min und eine Trommel-Seilgeschwindigkeit von 60 / 18 m/min.

F3: Welche Informationen werden vor dem Angebot benötigt?

A3: Bestätigen Sie Modell, Seildurchmesser, Seillänge, Seilkonstruktion, Motorspannung und -frequenz, Steuerungsanforderung, Anforderung einer manuellen Notbedienung, Material, Beschichtung, Geltungsbereich des Zertifikats, Menge, Lieferziel und Installationszeichnung.
