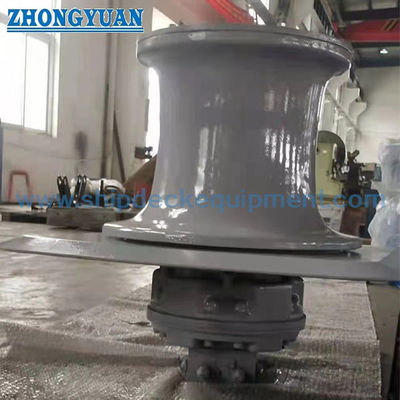

5 ̊250 kN elektrische hydraulische Verankerung Capstan für Schiffsdeck-Ausrüstung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Funktion: | Liegeplatz | Arbeitslast: | 5KN zu 250KN |
|---|---|---|---|
| Schärkopfdurchmesser: | 200-700mm | Geschwindigkeit (m/min): | 9-18m/Min |
| Seildurchmesser: | 20 bis 80 mm | Material: | Edelstahl, Kohlenstoffstahl, Gießen |
| Leistung: | Elektro-Hydraulik, Elektro | Kontrolle: | Lokal oder Fernsteuerungs |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Hervorheben: | Marine Hydraulic Mooring Capstan,Elektro-hydraulische Verankerung Capstan,Marine-Elektro-Hydraulik-Lagerung Capstan |
||
Produkt-Beschreibung
5 ̊250 kN elektrische hydraulische Verankerung Capstan für Schiffsdeck-Ausrüstung
Produktübersicht
Der marine-elektrische hydraulische Liege-Kapstan ist eine kompakte und hochdrehmomentfähige Deck-Ausrüstung, die für eine schnelle und kontrollierte Bearbeitung der Liegeleitung konzipiert wurde.
Im Gegensatz zu Trommelwinden sorgt der Kapstan für kontinuierliches Seilziehen ohne Lagerung, was ihn ideal für häufige Operationen und Hilfsverankerungsaufgaben macht.
Dieses System wird auf Schlepperbooten, kleinen Schiffen und als Hilfsgerät auf großen Schiffen, wo Flexibilität und schnelle Reaktion erforderlich sind, weit verbreitet.
Schnelle Angaben
- Betriebslast: 5×250 kN → Definiert die Zugkraft für verschiedene Schiffsgrößen
- Geschwindigkeit: 9 ̊18 m/min → Bestimmt die Effizienz der Seilbearbeitung
- Durchmesser des Verzerrkopfes: 250×700 mm → Passt an die Seilgröße an und verbessert den Griff
- Seildurchmesser: 11·46 mm → Gewährleistet Kompatibilität mit Seiltyp
- Antriebstypen: Elektro-Hydraulisch → Bietet hohes Drehmoment und eine reibungslose Steuerung
- Steuerungstyp: Hebel / proportional → ermöglicht eine präzise Bedienung
- Montageart: vertikal / horizontal → an die Deckgestaltung angepasst
- Leistungsbereich: 5,5 ̇ 110 kW → Abhängig von der Arbeitslast
- Betriebsmodus: Kontinuierliches Ziehen → keine Aufbewahrung der Trommel erforderlich
- Zertifizierung: CCS / ABS / DNV / LR / BV
Haupttechnische Parameter
| Betriebslast (kN) | Geschwindigkeit (m/min) | Seildurchmesser (mm) | Motorleistung (kW) |
| 5 | 9 ¢ 18 | Φ11 | 5.5 |
| 10 | 9 ¢ 18 | Φ11 | 7.5 |
| 15 | 9 ¢ 18 | Φ13 | 11 |
| 20 | 9 ¢ 18 | Φ15 | 15 |
| 30 | 9 ¢ 18 | Φ17.5 | 18.5 |
| 50 | 9 ¢ 18 | Φ20.5 | 30 |
| 70 | 9 ¢ 18 | Φ26 | 45 |
| 100 | 9 ¢ 18 | Φ28 | 55 |
| 120 | 9 ¢ 18 | Φ32.5 | 75 |
| 150 | 9 ¢ 18 | Φ36.5 | 90 |
| 200 | 9 ¢ 18 | Φ40 | 110 |
| 250 | 9 ¢ 18 | Φ46 | 110 |
Auswahlführer
Schritt 1 Auswahl der Arbeitslast → Bestimmung der erforderlichen Zugkraft
Schritt 2 Bestätigen Sie den Seildurchmesser → Übereinstimmung mit der Größe des Verformkopfes
Schritt 3 ️ Bestätigen der Geschwindigkeit → Basierend auf der Betriebsfrequenz
Schritt 4 Auswahl des Steuerungsarten → Hebel oder proportionale Regelung
Schritt 5 ️ Bestätigung der Montage → vertikale oder horizontale Montage
Schritt 6
Struktur und Komponenten
Warpkopf Hydraulischer Motor Getriebe Reduktor Hauptwelle Hydraulische Antriebseinheit Elektrische Steuerkonsole Basisrahmen
Benutzerdefinierte Attribute
- Betriebslast: 5×250 kN → Bestimmt Kapazität
- Geschwindigkeit: 9 ̊18 m/min → Definition der Betriebseffizienz
- Seildurchmesser: 11 46 mm → Definition der Kompatibilität
- Antriebstyp: Hydraulisch → Sicherstellung eines stabilen Drehmoments
- Steuerungssystem: proportional → ermöglicht eine präzise Bedienung
- Montageart: Deckmontiert → Definition der Anlageanordnung
- Betriebsmodus: Kontinuierlich → keine Seillagerung erforderlich
Zertifizierung: CCS / ABS / DNV / LR → Einhaltung der Meeresvorschriften
Benutzerdefinierte Konfiguration und Anfrageführer
Bitte geben Sie Arbeitslast, Seildurchmesser, Geschwindigkeitsanforderung, Steuerungstyp und Installationszustand an.
Wir stellen die Modellauswahl, die Grafikzeichnung und den technischen Vorschlag zur Verfügung.
Wie es funktioniert
Der Elektromotor treibt die Hydraulikpumpe an, die den Hydraulikmotor anregt, um den Verformkopf zu drehen.
Das Seil wird um den Kapstankopf gewickelt, und durch Reibung entsteht eine Zugkraft, die die Bewegung der Leine steuert.
Anwendungen
Schlepperboote. Kleine Schiffe. Deckhilfe. Hafenbearbeitung. Offshore-Unterstützungsboote.
Zertifizierungen und Vorteile
CCS / ABS / DNV / LR zertifiziert; kompaktes Design, hohe Drehmomentleistung, schneller Betrieb, geringe Wartung, ideal für häufigen Gebrauch.
Zeichnung und Fotos

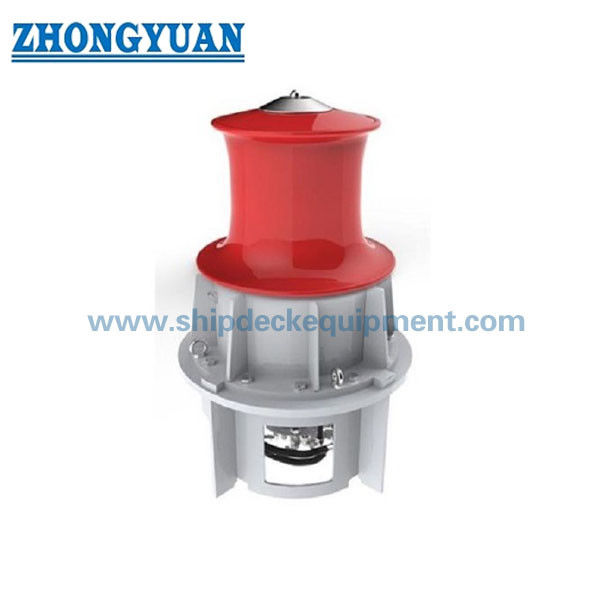

Allgemeine Anordnung Zeichnung Struktur Zeichnung Installationslayout Produktfotos
Bestellinformationen
MOQ: 1 Einheit. Lieferzeit: 60~90 Tage. Zahlung: T/T, L/C. Anpassung: verfügbar.
Häufig gestellte Fragen
Q1: Kapstan gegen Winde?
A: Der Kapstan ist für das kontinuierliche Ziehen ohne Lagerung, während die Winde eine Trommel für die Speicherung von Seilen enthält.
F2: Vertikaler oder horizontaler Typ?
A: Abhängig von Deckfläche und Betriebsvorlieben.
