Marine Schleppnetz-Kette für Fischereigeräte | G80 Kurz-, Mittel- und Langgliederkette

Marine Schleppnetz für Fischereifahrzeuge G80 Kurze, mittlere und lange Schnittkette

Produktübersicht

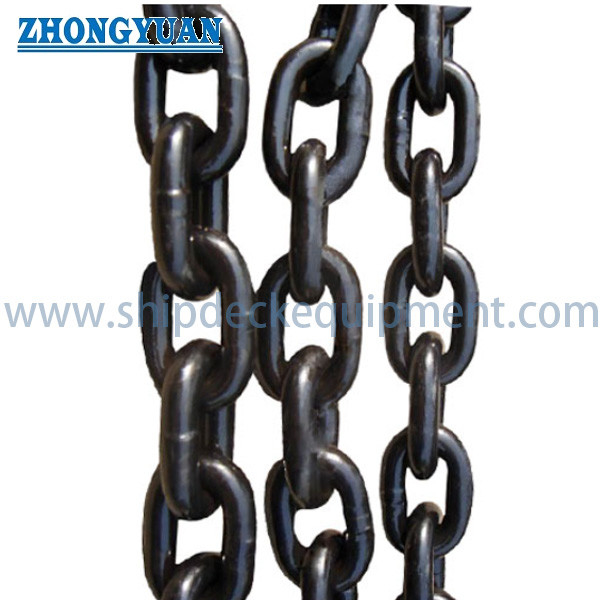

Eine See-Schleppnetzkette ist eine mit Blitzschläger geschweißte Stahlkette mit rundem Schnitt, die für Fanggeräte wie Schleppnetzgrundausrüstung, Netzgewichtung, Thunfischnetz-Sinkerleinen, Zügel,und zugehörige VerbindungsabschnitteDie Produktpalette umfasst die Konfiguration der Kurz-, Mittel- und Langschnüre.Verbindungsfreiheit, und die Art und Weise, wie die Kette in ein Netz oder eine Anlage passt, so dass die Auswahl auf der Grundlage der genehmigten Getriebeziehung und nicht allein auf dem Durchmesser der Kette erfolgen sollte.

Der Lieferbereich umfaßt einen Kettendurchmesser von 7­28 mm, ein Einheitsgewicht von 0,83­14,3 kg/m und eine Mindestbrechlast von 53­860 kN. G80, ein Mindestsicherheitsfaktor von 4,und die Bremslastwerte sind vom Hersteller angegebene ProduktbezeichnungenSie stellen nicht automatisch eine zertifizierte Arbeitslastgrenze für die Hebekette, eine Ankerkettenqualität oder eine für die Klasse zugelassene Liegefähigkeit fest.Anschlussdaten, Materialqualität, Oberfläche und Prüfbereich sollten für jede Bestellung bestätigt werden.

Konfiguration der Kette

• Kurzverbindungskette: kompakte Verbindungsgeometrie und relativ höhere Masse pro Meter bei vergleichbarem Durchmesser → geeignet, wenn ein engerer Verbindungsaufstand, eine kompakte Bewegung oder eine konzentrierte Nettogewichtung erforderlich sind.
• Mittlere Verbindungskette: Zwischenverbindungslänge und Einheitsgewicht → bietet ein praktisches Gleichgewicht zwischen Kompaktheit, Flexibilität und Verbindungsfreiheit.
• Lange Schnittkette: offene Schnittgeometrie und im Allgemeinen geringere Masse pro Meter bei vergleichbarem Durchmesser → nützlich, wenn die Befestigungsfreiheit größer ist,oder ein geringeres Kettengewicht pro Meter bevorzugt wird.
• Endgültige Auswahl: Verbindungsart, Durchmesser, Lieferlänge, Endanordnung und Anschlüsse müssen mit der Zeichnung des Fanggeräts und dem tatsächlichen Lastweg übereinstimmen.

Schnelle Angaben

• Produktkategorie: Meeresschleppnetz/Thunfisch/Fischerei-Kette → geschweißte Rundschleppkette für Fangnetze und Fanggeräte.
• Verknüpfungskonfigurationen: Kurze, mittlere und lange Verknüpfung → ermöglicht die Auswahl anhand der Kette Kompaktheit, Einheitsgewicht, Bewegung und Verbindung Freiheit.
• Kettendurchmesserbereich: 7·28 mm → umfasst leichte Netzgewichtungen durch größere Fanggeräteverbindungen in der mitgelieferten Tabelle.
• Mindestbrechlastbereich: 53 ∼ 860 kN → vom Hersteller angegebene Zugbezug; es handelt sich nicht um eine deklarierte Hebestelle.
• Einheitsgewichtsbereich: 0,83-14,3 kg/m → wichtig für die Berechnung der Nettogewichtung, der Handhabung, der Gesamtmasse des Getriebes, der Verpackung und der Fracht.
• Konstruktion: Schnellschweiß-Rundverbindungen → Schweißqualität, Wärmebehandlungsweg und Dimensionskonsistenz sind die wichtigsten Produktionskontrollen.
• Material: vom Lieferanten angegebene Legierungs- oder Kohlenstoffstahl → Genauige Qualität, Chemie, Wärmebehandlung und mechanische Eigenschaften müssen bestätigt werden.
• Veredelung und Lieferung: Selbstfarbe oder spezifizierte Veredelung; Sperrholzkiste, Holzkoffer, Beutel oder Stahltrommel mit Palette je nach Bestellung.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie die tatsächliche Funktion und Anlageposition: Schleppnetz-Grundgeräte, Kettenhänger, Gewichtung des Netzes, Tonfischnetz-Senkleine, Zügel, Verbindungsabschnitt oder andere Anwendungen von Fanggeräten.

Schritt 2: Kurz-, Mittel- oder Langschnitt mit Nenndurchmesser, erforderlicher Kettengröße pro Meter, Bewegungsbedarf, Verbindungsfreiheit und genehmigter Netz- oder Rigging-Zeichnung ausgewählt.

Schritt 3: Bestätigen Sie die Konstruktionslastbasis: Betriebsspannung, Abschlepp- oder Abhollast, Stoß- und dynamische Effekte, Kontakt mit dem Meeresboden, Mindestbrücklast, Konstruktionsfaktor und erwarteter Verschleiß.

Schritt 4: Bestätigen Sie die Materialqualität, die Anforderungen an die Wärmebehandlung, die Qualitätskontrolle durch Blitzschnalleidung, Oberflächenveredelung, Korrosionsschutz, Meerwasserbelastung und alle Anforderungen an die Betriebstemperatur.

Schritt 5: Bestätigen Sie die Gesamtlänge oder Anzahl der Kettengänge, Endverbindungen, Verbindungsknoten, Fesseln oder Einbauteile, Kennzeichnung, Dimensionsprüfung, Prüfberichte und erforderlichenfalls Klassenbestätigungen.

Schritt 6: Mengen oder Gesamtmeter, Fangmethode, Schiffstyp, Bestimmungsort, erforderliches Lieferdatum, Verpackungsmethode sowie Referenzzeichnungen oder vorhandene Kettenfotos.

Struktur

Round steel bar | Formed short / mid / long links | Flash-butt-welded link joint | Heat-treated strength grade where specified | Chain lengths or assemblies | End links and fittings to be confirmed | Self colour or specified surface finish

Auswahl der Fanggeräte und technische Vorteile

• Drei Verknüpfungsgeometrien ermöglichen es, das Kettenlayout mit dem Netzdesign, der Massenverteilung, der Biegebewegung und dem Verbindungsabstand in Einklang zu bringen, anstatt nur nach Stangendurchmesser auszuwählen.
• Die angegebenen Metergewichtswerte unterstützen die vorläufige Berechnung der Gesamtkettenmasse für die Überprüfung der Nettogewichte, der Handhabung, Lagerung, Verpackung und des Ladens des Schiffes.
• Die Mindestwerte für die Bruchlast geben einen klaren Bezug zur Zugwahl, während die Seite die Bruchlast von der Arbeitslast trennt und unbegründete Hebanforderungen vermeidet.
• Das Blitzschweißen eignet sich für die kontinuierliche Rundschweißproduktion, aber die Entfernung von Schweißstörungen, die Schweißkonsistenz, die Schweißdimensionen und der Wärmebehandlungsprozess sollten kontrolliert und dokumentiert werden.
• Eine Kette mit dem gleichen Durchmesser, aber unterschiedlicher Kettengehalt kann Gewicht, Bewegung und Verbindungskompatibilität verändern.
• Die Rückverfolgbarkeit des Materials, die Dimensionskontrolle, die Überprüfung der Bruchlast und die Beobachtung durch Dritte können nach dem vereinbarten Inspektions- und Prüfplan organisiert werden.

Herstellung, Inspektion und Qualitätskontrolle

• Rohstoff: Bestätigen Sie vor der Produktion die Stahlqualität, die Wärmezahl, die chemische Zusammensetzung und das Materialzertifikat, insbesondere wenn eine mechanische Leistung von G80 erforderlich ist.
• Verbindungsbildung und Schweißen: Steuerungsstangendurchmesser, Formgeometrie, Blitzschnallschweißparameter, Schweißausrichtung und Entfernung von schädlichen Schweißvorstößen.
• Wärmebehandlung: Bestätigen Sie das erforderliche Verfahren, die Rückverfolgbarkeit der Chargen, die Prüfung der Härte oder der mechanischen Eigenschaften sowie die für das ausgewählte Material und die Festigkeitsstufe geltenden Aufzeichnungen.
• Abmessungsprüfung: Überprüfung des Kettendurchmessers, der Verbindungslänge, der Innenbreite, der Außenbreite, des Einheitsgewichts, der Gesamtlänge und der Kompatibilität mit Fittings oder bestehendem Getriebe.
• Belastungstests: Vor dem Angebot definieren Sie die Belastungsnachweise, die minimale Bruchlast, die Dehnung, die Probenahmefrequenz, die Auswahl des Prüfstücks und die Anforderungen an die Zeugen.
• Endkontrolle und Verpackung: Überprüfen Sie den Zustand der Oberfläche, die Kennzeichnung, den Rostschutz, die Kennzeichnung der Kettenlänge, das Gewicht der Verpackung und die seewürdige Verpackung gemäß den Lieferbedingungen.

Material und Oberflächenbehandlung

Da die Leistung von G80 von der tatsächlichen Materialqualität, dem Schweißverfahren, der Wärmebehandlung und den Testergebnissen abhängt, ist es wichtig, dass die Wärmebehandlung in der Wärmebehandlung durchgeführt wird.die endgültige Stahlbezeichnung sollte bestätigt und nicht nur als allgemeine Kohlenstoffstahlbezeichnung bezeichnet werden.

Standardlieferungen können in Farbe oder in einer anderen mit dem Kunden vereinbarten Oberfläche erfolgen.oder andere Korrosionsschutzsysteme sollten mit dem Material und der Wärmebehandlung bestätigt werdenBei hochfesten Legierungsstählen kann die Beschichtung vorbereitet und die Wasserstoffbrüchigkeitskontrolle besondere Aufmerksamkeit erfordern.Edelstahl sollte als eigenständige Materialoption mit eigenen mechanischen Eigenschaften und Lasttabelle behandelt werden, es sei denn, dies wird durch Prüfung überprüft..

Benutzerdefinierte Attribute

• Produktart: Meeresschleppnetz / Fischerei / Thunfischkette → wählen Sie die Beschreibung nach dem tatsächlichen Fangsystem aus.
• Verknüpfungsart: Kurz / Mittel / Lang → ändert die Verknüpfungsgeometrie, das Gewicht der Einheit, die Bewegung und die Verbindungsfreiheit.
• Nenndurchmesser: 7 ∼ 28 mm → zusammen mit der Verbindungstyp und der Mindestbremslastanforderung wählen.
• Festigkeitsbezeichnung: G80 vom Lieferanten angegeben → genaue Regelnorm, Materialqualität und Prüfgrundlage zu bestätigen.
• Sicherheitsfaktor: vom Lieferanten angegebene Mindeststufe 4 → nicht deklariert als Hebeschicht und nicht ausreichend ohne die Anwendungsgrundlage.
• Oberflächenveredelung: Selbstfarbe oder auf Wunsch → Beschichtungsspezifikation und Korrosionsschutz sollten in der Bestellung enthalten sein.
• Lieferform: Schnittlängen, Dauerlänge, Trommel, Kiste, Tasche oder Palettenverpackung → Gesamtlänge und Endanordnung zu bestätigen.
• Dokumentation: Herstellerzertifikat, Materialzertifikat, Dimensionsbericht und Belastungsprüfungsunterlagen → nach vereinbartem Auftragsumfang verfügbar.

Wie es funktioniert

Fanggeräte sind eingesetzt → Kette liefert die angegebene Masse, Verbindung,oder Riggungsfunktion → Die Verknüpfungsgeometrie ermöglicht die Bewegung durch den Zahnradzyklus → Spannungs- und Kontaktbelastungen durchlaufen die runden Verknüpfungen und geschweißten Verbindungen → Das Getriebe wird abgeholt, gereinigt und auf Verschleiß, Verformung, Korrosion und Schweißschäden untersucht

Anwendungen

Bottom trawl ground gear | Trawl net weighting and chain danglers | Tuna purse-seine sinker lines | Fishing net bridles | Net and gear connecting sections | Replacement chain for approved fishing assemblies | Marine fishing and selected aquaculture net systems subject to design confirmation

Zertifizierungen und Dokumentation

Herstellerprüfbescheinigungen, Materialbescheinigungen, Abmessungsprüfberichte, Bruchlastprüfberichte und Zeugenaussagen von Dritten können entsprechend dem Auftragsumfang angeordnet werden.Die Zertifizierung durch die Klassifikationsgesellschaft unterliegt den geltenden Vorschriften der Gesellschaft., Produktumfang, genehmigter Prüfplan und Prüfungsnachweis; es wird nicht als Standardlieferung angenommen.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

Verpackung und Lieferung

• Verpackungsmöglichkeiten: Sperrholzkiste, Holzkoffer oder -beutel, Beutel, Stahltrommel und palettierte Exportverpackung je nach Kettelänge, Gewicht und Kundenanforderung.
• Packungsbezeichnung: Produktbezeichnung, Verknüpfungsart, Nenngröße, gelieferte Länge, Wärme- oder Chargenbezug, Nettogewicht, Bruttogewicht und gegebenenfalls Bestellnummer.
• Transportschutz: Einvernehmlicher vorübergehender Rostschutz, Entwässerung, Verpackung und seefahrende Verstärkung für die Lagerung und den Seeverkehr.
• Lieferdaten: Bestätigen Sie die Gesamtmeterschicht, die Anzahl der Pakete, das maximale Gewicht des Pakets, die Auf- und Umschlagbeschränkungen, den Bestimmungsort und den erforderlichen Lieferplan.

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Was ist der praktische Unterschied zwischen Kurz-, Mittel- und Langschleppketten?

A1: Kurze Verbindungen bieten eine kompakte Geometrie und in der Regel ein höheres Gewicht pro Meter bei vergleichbarem Durchmesser.größere VerbindungsfreiheitDie richtige Wahl hängt von der Netzziehung, der erforderlichen Massenverteilung, der Bewegung, den Anschlüssen und dem Ladegehäuse ab.

F2: Kann die mitgelieferte Schleppkette G80 zum Heben verwendet werden?

A2: Nicht allein auf der Grundlage dieser Tabelle.und Mindestbrechbelastungen sind Daten für die Fischerei-Kette und zeigen nicht automatisch die Einhaltung der Normen für die Hebekette an.Für das Anheben oder die Oberbearbeitung ist eine gesondert spezifizierte und zertifizierte Hebekette mit einer erklärten WLL, einer Nachweisprüfung, einer Kennzeichnung und einer Dokumentation erforderlich.

F3: Welche Informationen sind für ein genaues Angebot erforderlich?

A3: Angabe der Fangmethode und der Funktion der Kette, der Art des kurzen/mittleren/langen Bindegliedes, der Nenngröße, der Gesamtlänge oder Menge, der erforderlichen Mindestbrechlast, des Materials und der Veredelung, der Endbindeglieder oder der Ausrüstung,Test- und Zertifikatsumfang, Verpackungsanforderung, Lieferort, erforderliche Lieferzeit sowie vorhandene Zeichnungs- oder Kettenproben, falls vorhanden.
