Gütestahl 80 Rundstahlketten | Blitzgeschweißte Ketten für Schlaufen und Anschlagmittel

80-Grad-Legierungsstahl-Liftschachtel Flash-Butt geschweißte Kette für Schlinge und Rigging

Produktübersicht

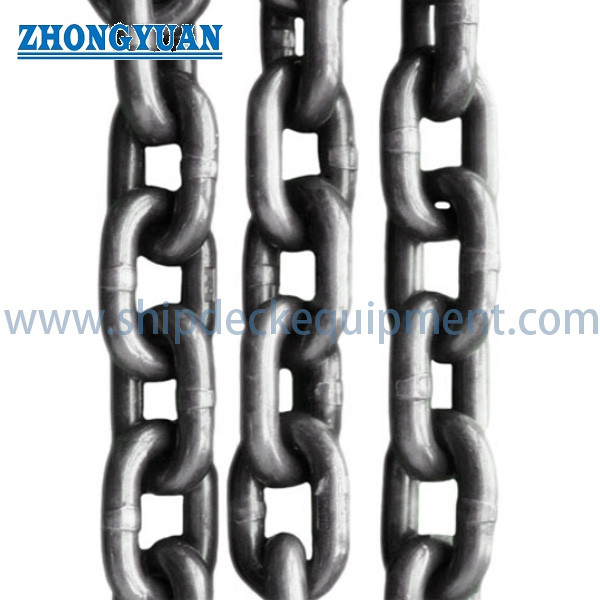

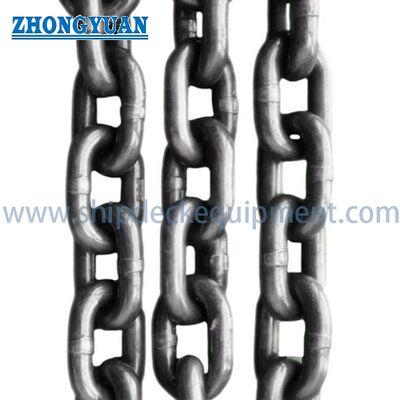

The Grade 80 high-strength lifting chain is a welded and heat-treated alloy-steel round-link chain intended for chain sling fabrication and general load-handling applications where a documented working load limitDie gelieferte Kette ist als Flash-Butt-Geschweißkonstruktion gekennzeichnet und ist in Short-Link, Mid-Link,und Dimensionsreihen mit langen Verbindungen.

Für den professionellen Gebrauch beim Heben muss der Kettentyp mit der geltenden Norm und der kompletten Hebanlage übereinstimmen.Auf dieser Seite wird daher die Kurzverbindungsreihe als primäre Aufzugskettenkonfiguration behandelt.. Die mitgelieferten mittleren und langen Kettengrenzen bleiben als optionale Schweißkettenreihen erhalten, ihre Verwendung für das Oberheben muss jedoch durch die anwendbare, vom Hersteller bewertete WLL-Norm bestätigt werden,Nachprüfungsbericht, und Projektzulassung vor Angebot oder Nutzung.

Produktumfang und Sicherheitsgrenze

• Hauptproduktumfang: Schweißkette aus Legierungsstahl der Klasse 80 für Kettenschleifen und allgemeines Heben, vorbehaltlich der ausgewählten Konformitätsnorm und der zertifizierten Belastung.
• Nicht automatisch austauschbar mit: kalibrierten Hublastketten, Übertragungsketten, Förderketten, Zugketten, Ankerketten, Liegeketten oder allgemeingültigen Handelsketten.
• Die Gesamtkapazität der Schlinge hängt von der Kette, dem Hauptverbindungsstück, dem Verbindungsstück, dem Haken, der Anzahl der Beine, dem Winkel der Schlinge, der Anschlussmethode, der Last-Symmetrie, der Temperatur ab.und die Nennleistung der schwächsten Komponente.
• In der Tabelle wird die Mindestbrückbelastung angegeben, jedoch keine zertifizierte Arbeitslastgrenze, keine Prüfkraft, keine Prüfmethode, keine Wärmebehandlung oder keine Produktnorm angegeben.

Schnelle Angaben

• Produktart: Hochfeste geschweißte Liftkette aus Legierungsstahl → für nachvollziehbare Ketten-Schleifen und -Rigging-Bauteile bestimmt, nicht für nicht zugelassenen Allzweckketten.
• Qualitätsstufe: vom Kunden angegebene Qualitätsstufe 80 / Qualitätsstufe 8 → Endkonformitätsgrundlage sollte als ISO 3076, EN 818-2 oder eine andere vereinbarte Norm bestätigt werden.
• Primärer Aufzugsaufbau: Kurzverbindungskette, 7 × 21 mm bis 20 × 60 mm → kompakter Verbindungsspielraum unterstützt eine gesteuerte Schleuderschicht und kompatible Bauteile der Klasse 80.
• Mindestbruchlast: 53 bis 440 kN für den Kurzschlussbereich → MBL ist ein Zerstörungstestwert und darf nicht als WLL dargestellt oder gekennzeichnet werden.
• Der angegebene Konstruktionsfaktor: Mindestens 4:1 zwischen der Mindestbrechlast und der Nennlast → der endgültigen WLL muss vom Hersteller angegeben und in der entsprechenden Prüfbescheinigung belegt sein.
• Konstruktion: Flash-butt geschweißte Round-Link-Kette → Schweißqualität, Wärmebehandlung, Dimensionskonsistenz, Nachweisprüfung und Rückverfolgbarkeit sind entscheidende Produktionskontrollen.
• Veredelungsmöglichkeiten: Selbstfarbe, Schwarzfärbung, Lackierung oder projektspezifische Beschichtung → Die Beschichtungsauswahl muss die Sichtbarkeit bei der Inspektion, die Kennzeichnung und die validierten mechanischen Eigenschaften erhalten.
• Dokumentationsmöglichkeiten: Materialzertifikat, Herstellerprüfbescheinigung, Nachweislastprotokoll, Bruchlastprüfung und Inspektion durch Dritte → genauer Umfang vor der Bestellung zu bestätigen.

Haupttechnische Parameter

Lastbewertung und Auswahlgrundlage

• MBL und WLL müssen getrennt bleiben: Die Mindestbruchlast wird durch Zerstörungstests festgelegt, während WLL die vom Hersteller festgelegte Höchstlast für den Betrieb unter definierten Bedingungen ist.
• Ein angegebener Mindestkonstruktionsfaktor von 4 erzeugt nicht an sich eine zertifizierte WLL. Die Regeln für die Norm, die Materialqualität, die Wärmebehandlung, die Proof-Force, den Probenahmeplan und die Kennzeichnung müssen bestätigt werden.
• Bei einer Kettenschlinge muss die Baugrenze auf der kompletten Konfiguration, einschließlich der Anzahl der Beine, des eingeschlossenen Winkels, des Klammertyps, der Lastverteilung und der Kette oder der Befestigung mit der niedrigsten Einstufung beruhen.
• Die Kette der Klasse 8 mit Kurzverbindung ist die Konfiguration nach ISO 3076 und EN 818-2 für Kettenschleifen und allgemeines Heben.Die Kette für mittlere und lange Verbindungen erfordert eine separat bestätigte Standard- und Nennanwendung..
• Stoßbelastung, Seitenbelastung, Verdrehen, Knoten, improvisierte Verbindungen und Belastung über scharfe Kanten können Kräfte erzeugen, die nicht durch die MBL-Tabelle mit gerader Kette dargestellt werden.
• Temperatur, Korrosionsbelastung, Chemikalien, Beschichtungsprozess, Verschleiß und vorherige Hitzebelastung können die Betriebsberechtigung und die Inspektionsintervalle beeinflussen; projektbezogene Anweisungen sind erforderlich.

Herstellung, Prüfung und Rückverfolgbarkeit

• Die Auswahl von Legierungsstangen sollte durch eine genehmigte Werkstoffspezifikation, Wärmemenge, chemische Zusammensetzung und mechanische Eigenschaften geregelt werden.
• Die Schnittformung und das Blitzschweißen sollten eine gleichbleibende Schnittgeometrie und eine kontrollierte Schweißzone ohne scharfe Flossen, Unterschnitt, unvollständige Fusion aufrechterhalten.oder eine übermäßige Fehlanpassung, die die Ermüdung und Inspektion beeinträchtigen könnte.
• Wärmebehandlung ist unerlässlich, um die angegebene Festigkeit und Zähigkeit der Stufe 80 zu erreichen.und die Chargenidentifizierung gemäß dem vereinbarten Qualitätsplan erfasst werden.
• Bei den Dimensionsprüfungen sollten der Durchmesser der Kette, der Abstand, die Innenbreite, die Außenbreite, die Verformung der Verbindungen und die Masse pro Meter im Vergleich zu den genehmigten Zeichnungen oder Standardtoleranzen berücksichtigt werden.
• Die Prüfung der Probenahme, die Prüfung der Probenahme bei Bruchlast, die visuelle Untersuchung und alle weiteren zerstörungsfreien Prüfungen sollten dem ausgewählten Standard, Inspektions- und Prüfplan entsprechen.und Kundenanforderungen.
• Die Markierung und Dokumentation der Chargen sollten die fertige Kette mit den Unterlagen über Material, Wärmebehandlung, Produktion, Prüfungen und Inspektionen verbinden.Die endgültige Schleudersammlung erfordert eine eigene Kennzeichnung und Kennzeichnung der Nennleistung..
• Das Warmverzinken, die Polymerbeschichtung oder andere Wärmebehandlungsverfahren sind keine Standard-Abbildungen.und die Inspektionsfähigkeit nicht beeinträchtigt werden.

Konfiguration der Kette

• Kurzverbindung: Kompaktes Abstand zum Durchmesser → bevorzugter Seitenausrichtung für Kettenschleifen der Klasse 80 und allgemeines Heben, wenn die ausgewählte Norm speziell für Kurzverbindungsketten gilt.
• Mittlerer Anschluss: Eine längere innere Anschlusslänge → kann mehr Verbindungsfreiheit bieten, jedoch müssen die anwendbaren Hebestandards, WLL, Proof-Test und kompatible Armaturen bestätigt werden.
• Long Link: Langer Schlag mit geringerer Masse pro Meter für mehrere gleichwertige Durchmesser → nützlich für spezifische Nichtstandard-Handhabung oder allgemeine Kettenanwendungen,jedoch nicht ohne Qualifikation als Oberleitkette beworben werden.
• Fertiges Ketten-Sling-Assemblement: Kette plus Hauptverbindung, Verbindungsverbindungen, Haken, Verkürzungsvorrichtungen und Identifikationstag → die Montageberechtigung ist durch ihre niedrigste Komponente begrenzt.

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie den vorgesehenen Einsatz: Material der Kettenrolle, fertige Kettenrolle, allgemeines Heben, Schiffswartung, Bindung, Übertragung oder andere Anwendungen.Unterschiedliche Aufgaben erfordern unterschiedliche Standards.

Schritt 2: Bestätigen Sie die gültige Norm und die gültige Qualität: ISO 3076 Klasse 8, EN 818-2 Klasse 8, ASME/lokale Regulierungsgrundlage, Kundenspezifikation oder eine andere genehmigte Norm.

Schritt 3: Geben Sie die erforderliche WLL- und Slingkonfiguration an: Ein-, Zwei-, Drei- oder Vierbein-Sling, effektive Länge, Slingwinkel, Klammertyp, Lastgeometrie, Schwerpunkt,und jeder Randkontaktzustand.

Schritt 4: Wählen Sie Kettenserie und -größe aus: Kurzverbindung d × p, Kettendurchmesser, erforderliche Reichweite, Menge und ob eine lose Kette oder eine vollständige zusammengestellte Schlinge erforderlich ist.

Schritt 5: Bestätigen Sie Endkomponenten und Kompatibilität: Hauptverbindung, Kupplungsverbindung, Haken, Verkürzungsvorrichtung, Endverbindung und Nennleistung jeder Komponente.

Schritt 6: Bestätigen Sie die Betriebsbedingungen: Temperaturbereich, Meerwasser- oder chemische Exposition, Korrosionsschutz, Inspektionssystem und etwaige Beschränkungen bei Beschichtung oder Verzinkung.

Schritt 7: Bestätigen Sie die Dokumentation und Lieferung: Materialzertifikat, Herstellerprüfbescheinigung, Beweislastbescheinigung, Bruchlastprüfung, Prüfung durch Dritte/Klasseinspektion, Kennzeichnung, Verpackung, Bestimmungsort,und erforderliches Lieferdatum.

Benutzerdefinierte Attribute

• Produktkategorie: Liftkette aus Legierungsstahl → für Nennketten-Sling- und -Rigging-Anwendungen, wenn sie mit dem richtigen Standard, der richtigen Prüfung und der richtigen Identifizierung versehen sind.
• Qualitätsstufe: Stufe 80 / Stufe 8 → genaue Standard- und mechanische Eigenschaften müssen vor dem Angebot bestätigt werden.
• Konstruktion: Flash-butt geschweißte Round-Link-Kette → Schweißintegrität, Wärmebehandlung, Dimensionskontrolle und Proof-Tests sind die wichtigsten Qualitätspunkte.
• Primärverbindungstyp: Kurzverbindung → anerkannte Konfiguration für Kettenschleifen der Klasse 8 nach ISO 3076 / EN 818-2.
• Optionale Verbindungsarten: Mittlere Verbindung/lange Verbindung → Anwendungs- und Aufhebeakzeptanz bedürfen einer separaten Bestätigung.
• Material: Wärmebehandeltes Legierungsstahl → genaue Stahlqualität, Chemie, Wärmebehandlung und Zähigkeitsanforderungen müssen bestätigt werden.
• Oberflächenveredelung: Selbstfarbe/Schwarzfärbung/Bemalung/spezifische Beschichtung → Beschichtungsprozess muss mit dem zertifizierten Kettenzustand vereinbar sein.
• Sicherheitsfaktor: Auf der genehmigten Bescheinigung und Identifizierung müssen mindestens 4 angegebene → bewertete WLL und Nachweisprüfung bestätigt werden.
• Lieferform: Lose Kettenlänge oder montierte Schlinge → Montagebauteile, Reichweite, WLL, Tag und Proofprüfung sind anzugeben.
• Umfang der Bescheinigung: Je nach Projektanforderung werden Material, Hersteller, Prüflast, Bruchlast und Prüfunterlagen von Dritten nicht als Standard angenommen, es sei denn, sie werden bestellt.

Wie es funktioniert

Load is connected through approved master links and fittings → Tensile force is transferred from link to link through the curved bearing zones → The welded and heat-treated alloy-steel links carry the rated load within the approved sling geometry → Compatible components and controlled sling angles maintain the declared assembly capacity → Identification, Inspektion und regelmäßige Prüfung unterstützen den sicheren Fortbestand

Anwendungen

Chain sling fabrication | Shipyard lifting and maintenance | Marine machinery handling | Industrial rigging | Steel structure handling | Foundry and workshop lifting | Cargo and equipment handling | Replacement of traceable Grade 80 lifting-chain assemblies

Inspektion, Kennzeichnung und sichere Verwendung

• Vor dem Gebrauch prüfen Sie die Kette und alle Einbauteile auf Verschleiß, Nische, Risse, Korrosion, gebogene oder gestreckte Verbindungen, beschädigte Schweißschläuche, Hitzeschäden, unlesbare Kennzeichen und unbefugte Reparaturen.
• Verwenden Sie keine Schlinge ohne eine dauerhafte und lesbare Kennzeichnung, auf der die nach der geltenden Norm und den örtlichen Vorschriften erforderlichen Produktinformationen oder Montageinformationen angezeigt sind.
• Entfernen Sie die Kette aus dem Betrieb, wenn Verschleiß, Verformung, Verlängerung, Riss, Schweißschaden, Hitzexposition, Korrosion oder andere Verschlechterungen die vom Hersteller oder der Norm festgelegten Grenzwerte überschreiten.
• Eine Aufzugkette der Klasse 80 darf nicht durch Feldschweißen, improvisierte Verbindungen, Schrauben, Stäbe oder unkontrollierte Wärmebehandlung repariert werden.
• Schützen Sie die Kette vor scharfen Kanten und unbeabsichtigten Seitenbelastungen, vermeiden Sie Drehungen, Knoten, Stoßbelastungen und ungleichmäßige Belastungen zwischen den Slingbeinen.
• Die Inspektionsfrequenz sollte die Häufigkeit des Einsatzes, die Schwere der Wartung, die Belastungsart, die Umgebung und die bisherige Wartungsgeschichte widerspiegeln.

Zertifizierungen und Dokumentation

Materialverfolgbarkeit, Prüfunterlagen des Herstellers, Prüfungen zur Beweislast, Prüfungen zur Bruchlast, Dimensionsprüfung,und das Zeugnis von Dritten kann nach dem gewählten Standard organisiert werdenDie Verfügbarkeit der Bescheinigung und der Wortlaut müssen vor dem Angebot bestätigt werden.

Für See- oder Offshore-Projekte kann eine Klassifizierungsgesellschaft oder eine unabhängige Inspektion verfügbar sein, wenn der Käufer dies verlangt und die betreffende Gesellschaft dies akzeptiert.Dies sollte nicht als automatische Typgenehmigung oder als jede aufgelistete Bescheinigung, die mit jeder Bestellung geliefert wird, ausgelegt werden..

Verfügbar auf Anfrage und je nach Projektanforderung/Akzeptanz durch die Gesellschaft: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung.

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Kann die aufgelistete Mindestbrückbelastung als Kette-WLL verwendet werden?

A1: Nein. Die Mindestbruchlast ist ein Wert für den Zerstörungstest, während die WLL die vom Hersteller festgelegte Betriebslast unter einem definierten Standard- und Konstruktionsfaktor ist.RegulierungsstandardDie endgültige WLL muss in der genehmigten Dokumentation und in der Produkt- oder Slingkennzeichnung enthalten sein.

F2: Können die mitgelieferten Mittel- und Langketten für das Aufheben verwendet werden?

A2: Erst nachdem die anwendbare Hebestandard, die Konformität mit der Stufe 80, die vom Hersteller bewertete WLL, das Prüfverfahren, die Abmessungstoleranzen und die kompatiblen Armaturen bestätigt wurden.ISO 3076 und EN 818-2 beziehen sich speziell auf die Kette der Klasse 8 für Kurzverbindungen; die anderen mitgelieferten Verbindungsreihen sind nicht mit derselben Hebegenehmigung zu versehen.

F3: Welche Informationen sind für ein zuverlässiges Angebot erforderlich?

A3: Angabe der Norm, Grade 80-Konformitätsgrundlage, Kettenart und d × p-Größe, erforderliche WLL, lose Kette oder Schlinge, Anzahl der Beine, effektive Länge, Schlingewinkel, Haken und Hauptverbindungen,Betriebsumfeld, Verarbeitung, Menge, Prüf- und Zertifikatsumfang, Lieferort und erforderliche Lieferzeit.
