80er Klasse Kurzschnall-Fischerei-Kette 7-20 mm Wärmebehandelte Schleppnetzkette aus Stahl

Kettenstrang mit kurzen Gliedern, Güte 80, für Fischerei | 7-20 mm, wärmebehandelter legierter Stahl, Schleppnetzkette

Produktübersicht

Kettenstrang mit kurzen Gliedern, Güte 80, für Fischerei ist eine kompakte, geschweißte Kette aus legiertem Stahl, die für kommerzielle Fischerei und Schleppnetzausrüstungen geliefert wird, bei denen eine kontrollierte Gliedgeometrie, eine hohe Mindestbruchkraft, Verschleißfestigkeit und eine zuverlässige Verbindung mit kompatibler Fischereiausrüstung erforderlich sind. Die aufgeführten Größen verwenden eine kurze Teilung von etwa dem Dreifachen des Stangendurchmessers, was dazu beiträgt, die Kette kompakt zu halten und übermäßige Gliedbewegungen in der Fischereiausrüstungsanordnung zu reduzieren.

Diese Seite behandelt den verifizierten Bereich von 7 × 21 mm bis 20 × 60 mm in der bereitgestellten Parametertabelle. Die Auswahl sollte auf Ketten-durchmesser, Teilung, Innen- und Außenbreite, Masse pro Meter, Mindestbruchkraft, erforderliche Endlänge, Endverbindungen, Fischereieinsatz und Korrosionsbelastung basieren. Fischereiketten der Güte 80 sollten nicht als zertifizierte Hebekette, Ankerkette oder Festmacherkette bezeichnet werden, es sei denn, ein separater anwendbarer Standard, ein Prüfprogramm, ein Kennzeichnungssystem und ein Zertifikatsumfang wurden vereinbart.

Schnelle Spezifikationen

• Produkttyp: Geschweißte Fischereikette mit kurzen Gliedern → kompakte Kettengeometrie für kommerzielle Fischerei und Schleppnetzausrüstungen.
• Aufgeführter Größenbereich: 7 × 21 bis 20 × 60 mm → sechs verifizierte Größen mit Nenndurchmessern von 7 bis 20 mm.
• Material: Wärmebehandelter legierter Stahl → Materialgüte, chemische Zusammensetzung, Wärmebehandlungszustand und Härtebereich sind zu bestätigen.
• Mindestbruchkraft: 53 bis 440 kN → Chargenauswahlwert für neue gerade Kette, getestet unter direkter Zugbelastung; dies ist nicht die zulässige Betriebslast.
• Masse pro Meter: 1,09 bis 8,85 kg/m → nützlich für die Berechnung des Ausrüstungsgewichts, der Handhabungslast, der Versandmasse und der Gesamtkettenmenge.
• Geometrie kurzer Glieder: Teilung ca. 3d → unterstützt kompakte Führung und Kompatibilität mit spezifizierten Schäkeln, Wirbeln, Ringen oder Fischereigerätebeschlägen.
• Oberflächenbeschaffenheit: Blank, geschwärzt, lackiert oder andere zugelassene Beschichtung → Meeresexposition, Abrieb, Beschichtungsdicke und Maßhaltigkeit müssen berücksichtigt werden.
• Liefergrundlage: Schnittlängen, Endloslängen, Endbeschläge, Kennzeichnung, Prüfdokumentation und Fremdinspektion gemäß dem bestätigten Auftragsumfang.

Haupttechnische Parameter

Kettengeometrie & Passform der Verbindung

• Die Nenngröße wird als Stangendurchmesser d × Teilung p ausgedrückt. Alle sechs aufgeführten Größen verwenden p = 3d, was die definierende kompakte Geometrie ist, die auf dieser Seite verwendet wird.
• Die Innenbreite bestimmt, ob Schäkel, Ringe, Wirbel, Haken, Verbinder oder andere Fischereigerätekomponenten ohne Klemmung eintreten und sich bewegen können.
• Die Außenbreite beeinflusst den Freiraum durch Führungen, Taschen, Kettenkästen, Rollen, Netzgeräte und andere umliegende Ausrüstungen.
• Kompatible Beschläge sollten anhand des tatsächlichen Bolzendurchmessers, der Backenbreite, der Gelenkanforderung und der Nennlast ausgewählt werden und nicht nur anhand des Nenndurchmessers der Kette.
• Die Kette sollte nicht verdreht, seitlich über ein Glied belastet, scharf über einen ungeeigneten Radius gebogen oder durch einen zu kleinen Beschlag verbunden werden.
• Wenn die Kette durch ein Taschenrad, eine Spillwinde, einen kalibrierten Antrieb oder eine spezielle Führung geführt werden muss, müssen die Maßtoleranz und die Kalibrierungsanforderung separat bestätigt werden.

Fischereieinsatz, Verschleiß & Lebensdauer

• Kommerzielle Fischereiketten sind wiederholter Bewegung, Stößen, Abrieb, Salzwasser, Deckkontakt und Verunreinigungen durch Fischereibetriebe ausgesetzt. Die Auswahl sollte den tatsächlichen Einsatz berücksichtigen und nicht nur die Mindestbruchkraft.
• Kurze Glieder bieten eine kompakte und relativ stabile Kettenform, aber der Verschleiß kann sich an den Kontaktzonen zwischen den Gliedern und an den Verbindungspunkten mit Schäkeln, Ringen, Wirbeln oder Netzbeschlägen konzentrieren.
• Das Design sollte kontinuierliches Reiben über scharfe Stahlkanten, übermäßige Stoßbelastungen, starke Verdrehungen und unausgeglichene Belastungen zwischen parallelen Kettensträngen vermeiden.
• Die Inspektionsintervalle sollten die Betriebsstunden, den Fangzyklus, den Meeresbodenkontakt, die Korrosionsbelastung und den beobachteten Verschleiß widerspiegeln. Verlängerte, gerissene, verbogene, stark korrodierte oder lokal abgenutzte Glieder sollten außer Betrieb genommen werden.
• Ruhestandskriterien, zulässiger Durchmesserverlust, Dehnungsgrenze und Reparaturrichtlinien müssen dem Verfahren für Fischereigeräte des Käufers oder dem vereinbarten Produktstandard folgen. Beschädigte wärmebehandelte Ketten dürfen nicht ohne ein zugelassenes Herstellerverfahren vor Ort geschweißt werden.
• Auf See verlorene Ketten können zu aufgegebenen Fischereigeräten werden. Endlängen, Verbindungssicherheit, Kennzeichnung, Inspektion und Bergungsverfahren sollten mit den Geräteverwaltungspraktiken des Schiffbetreibers koordiniert werden.

Material, Schweißen & Wärmebehandlung

• Legierter Stahl bietet die Grundlage für Festigkeit und Zähigkeit der Güte 80, aber die genaue Stahlchemie und die Reinheitsanforderung müssen in der Kaufspezifikation angegeben werden.
• Jedes Glied wird geformt und elektrisch geschweißt, bevor die endgültige Wärmebehandlung bei der typischen Kettenproduktion der Güte 80 erfolgt. Die tatsächliche Prozessroute und die Qualifizierung der Ausrüstung sollten mit dem Lieferanten bestätigt werden.
• Abschrecken und Anlassen werden üblicherweise für legierte Ketten der Güte 80 verwendet, um das erforderliche Gleichgewicht zwischen Festigkeit, Zähigkeit, Duktilität und Verschleißfestigkeit zu erzielen.
• Die Qualität der Schweißzone ist entscheidend, da die Gliederschweißung Teil des direkten Zuglastwegs ist. Prozesskontrolle, Sichtprüfung, Maßkontrollen und mechanische Prüfungen sollten sowohl das Grundmaterial als auch die geschweißten Glieder abdecken.
• Der Begriff „hitzebeständig“ sollte nicht als allgemeiner Serviceanspruch verwendet werden. Maximale und minimale Betriebstemperaturen und jede Lastreduzierung nach Wärmeeinwirkung erfordern eine Bestätigung anhand des maßgeblichen Produktstandards.
• Feldheizung, Brennschneiden, unkontrolliertes Schweißen oder heißes Richten können die wärmebehandelten Eigenschaften verändern und sollten nicht ohne schriftliche technische Genehmigung durchgeführt werden.

Oberflächenschutz für den maritimen Fischereidienst

• Blank polierte Kette bewahrt die ursprünglichen Gliedabmessungen, bietet aber nur begrenzten Korrosionsschutz und erfordert daher eine entsprechende Lagerung, Wartung und Inspektion.
• Geschwärzte oder lackierte Oberflächen bieten einen wirtschaftlichen temporären Schutz und eine einfache visuelle Identifizierung, obwohl der Abrieb an den Kontaktpunkten zwischen den Gliedern die Beschichtung fortschreitend entfernt.
• Sprühbeschichtungen können besprochen werden, wenn das Beschichtungssystem, die Trockenschichtdicke, die Flexibilität, die Schlagfestigkeit und die Auswirkung auf die Verbindungsabstände definiert sind.
• Feuerverzinkung und Galvanisierung werden auf dieser Seite nicht als Standardoberflächen für die Güte 80 aufgeführt. Wärmebehandelte legierte Ketten können durch Beizen, Galvanisieren, Verzinkungstemperatur oder wasserstoffbedingte Degradation beeinträchtigt werden.
• Jede verzinkte oder galvanisierte Fischereikette der Güte 80 erfordert einen vom Hersteller zugelassenen Prozess, eine Maßprüfung, eine Nachbehandlungsverifizierung und die Bestätigung, dass die angegebenen Bruchkraftwerte gültig bleiben.
• Die gewählte Oberfläche sollte mit Farbe, Vorbereitungsgrad, Beschichtungsdicke, Reparaturmethode, Verpackungsschutz und allen unbeschichteten Kontakt- oder Identifikationsbereichen angegeben werden.

Qualitätskontrolle & Prüfdokumentation

• Die Eingangskontrolle kann die Überprüfung der Stahlgüte, der Wärme-/Chargenidentifikation, der chemischen Zusammensetzung und die Überprüfung des Materialzertifikats umfassen.
• Die Produktionskontrolle sollte den Stangendurchmesser, die Teilung, die Innenbreite, die Außenbreite, die Gliedform, die Schweißposition, den Oberflächenzustand und die Endlänge abdecken.
• Wärmebehandlungsaufzeichnungen und Härteprüfungen können nach Bedarf aufgenommen werden, um die Prozesskonsistenz nachzuweisen.
• Prüfung, Bruchkraftprüfung von Stichproben, Biegeprüfung, Dehnungsmessung, Ermüdungsprüfung oder metallographische Untersuchung sollten vom Käufer oder dem maßgeblichen Produktstandard spezifiziert werden.
• Die angegebene Mindestbruchkraft ist ein Zerstörungstestwert, keine Betriebsprüflast. Prüfmethode, Stichprobenmenge, Prüffrequenz und Annahmekriterien müssen vor der Angebotserstellung vereinbart werden.
• Die Dokumentation kann Herstellerzertifikat, Materialzertifikat, Maßprüfbericht, Chargenprüfbericht, Wärmebehandlungsaufzeichnung und Zeugenbericht eines Dritten gemäß Auftrag umfassen.

Auswahl- & Anfrageleitfaden

Schritt 1: Bestätigen Sie die Anwendungsposition innerhalb der Fischereiausrüstung, z. B. Schleppnetzausrüstung, Netzverbindung, Beschwerungsanordnung, Deckausrüstungsanordnung oder eine andere zeichnungsdefinierte Aufgabe.

Schritt 2: Bestätigen Sie die Nenngröße d × p, die erforderliche Endlänge, die Menge, das Ketten-gewicht, die Mindestbruchkraft und den Projekt-Sicherheits- oder Auslegungsfaktor.

Schritt 3: Stellen Sie alle passenden Beschläge und Abstände bereit: Schäkelbolzendurchmesser, Backenbreite, Ring- oder Wirbelabmessungen, Verbindergüte und alle Führungs-, Rollen-, Taschenrad- oder Lagerungsbeschränkungen.

Schritt 4: Bestätigen Sie Materialgüte, Wärmebehandlung, Betriebstemperatur, Korrosionsumgebung, erforderliche Oberflächenbeschaffenheit, Farbe, Beschichtungsdicke und Verpackung.

Schritt 5: Bestätigen Sie Prüfung und Dokumentation: Materialzertifikat, Probelastprüfung, Chargenbruchprüfung, Ermüdungsprüfung, Maßbericht, Fremdinspektion, Kennzeichnung und Rückverfolgbarkeit.

Schritt 6: Geben Sie den Fischereifahrzeugtyp, die Auszeichnungszeichnung, Fotos, die erforderliche Lieferlänge, die Endbeschläge, das Ziel, die Lieferzeit und ob die Kette für neue Ausrüstung oder den Ersatz einer bestehenden Kette bestimmt ist, an.

Benutzerdefinierte Attribute

• Kettentyp: Geschweißte Fischereikette mit kurzen Gliedern → diese Seite behandelt nur die kompakte 3d-Teilungsgeometrie.
• Güte: 80 → genauer maßgeblicher Standard, Spezifikation der legierten Stahlsorte und Anforderungen an die mechanischen Eigenschaften sind zu bestätigen.
• Nenngrößen: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → Auswahl nach Last, Ausrüstungsgewicht und Beschlagskompatibilität.
• Mindestbruchkraft: 53-440 kN → gilt für neue Kette unter der vereinbarten direkten Zugprüfung; keine Betriebslast oder WLL (Working Load Limit) für Hebezwecke.
• Sicherheits-/Auslegungsfaktor: Mindestens 4 vom Lieferanten angegeben → die endgültige zulässige Betriebslast muss vom Konstrukteur der Fischereiausrüstung und der genehmigten Betriebsprozedur festgelegt werden.
• Oberflächenbeschaffenheit: Blank / geschwärzt / lackiert / zugelassene kundenspezifische Beschichtung → Verzinkung oder Galvanisierung erfordert eine separate technische Bestätigung.
• Länge & Endbeschläge: Nach Bestellung → Schnittlänge, Stückzahl, Anordnung der Endglieder, Verbinder und zulässige Längentoleranz angeben.
• Dokumentation: Gemäß Kaufspezifikation → Lieferanten-QMS-Zertifikat, Produktprüfberichte und Fremdinspektion sind separate Dokumente.

Funktionsweise

Die Last der Fischereiausrüstung tritt über einen kompatiblen Verbinder ein → Kompakte kurze Glieder übertragen die direkte Zugkraft durch die geschweißte Kette aus legiertem Stahl → Kettenmasse und -geometrie tragen zur spezifizierten Ausrüstungsanordnung bei → Die Endverbindung überträgt die Last auf die nächste Fischereiausrüstungskomponente

Anwendungen

Kommerzielle Fischereigeräte | Schleppnetzausrüstungen | Netzrigging und Beschwerungspositionen | Verbindungen von Fischereifahrzeugdeckgeräten | Aquakultur-Ausrüstung, sofern vom Systemkonstrukteur genehmigt | Ersatzketten, die einer bestehenden Zeichnung entsprechen

Zertifizierungen & Dokumentation

ISO 9001-Zertifizierung bezieht sich auf das Qualitätsmanagementsystem des Lieferanten und ist allein kein Produktzertifikat. CE-Dokumentation gilt nur, wenn die Kette im Geltungsbereich der geltenden Gesetzgebung auf den EU-Markt gebracht wird und die erforderliche Konformitätsbewertung abgeschlossen wurde. SGS oder eine andere dritte Partei kann Inspektionen oder Prüfungen durchführen, wenn diese in der Bestellung enthalten sind. Zertifikatstyp, Standard, Prüfumfang, Kennzeichnung und ausstellende Organisation müssen vor der Angebotserstellung bestätigt werden.

Verfügbare Dokumentation gemäß Bestellung: Lieferanten-ISO 9001-QMS-Zertifikat | Materialzertifikat | Herstellerzertifikat | Chargen-Maß- und Bruchkraftbericht | Wärmebehandlungsaufzeichnung | Prüfbericht eines Dritten oder SGS-Testbericht | CE-Erklärung und unterstützende Dokumente nur, wo gesetzlich zulässig

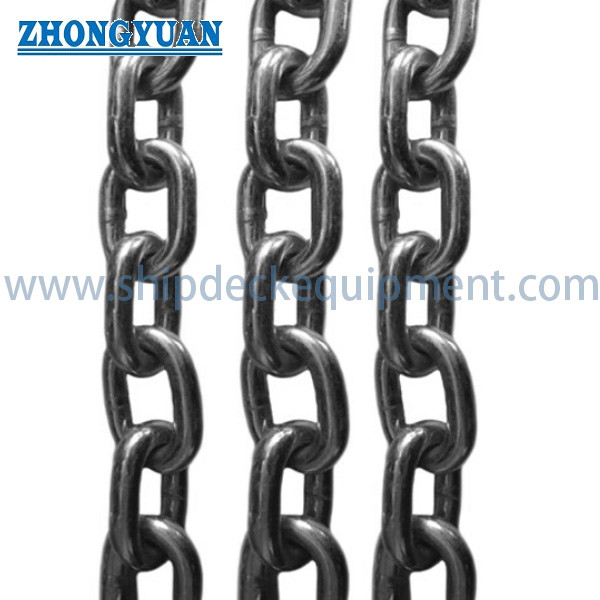

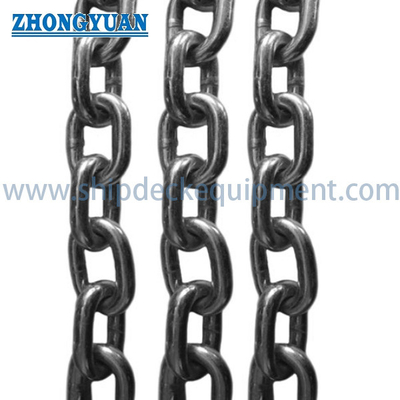

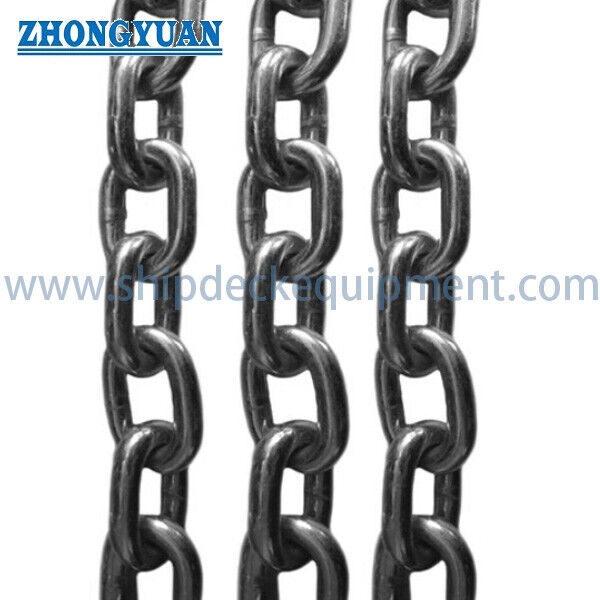

Zeichnung & Fotos

FAQ

F1: Wie sollte die richtige Größe der Fischereikette der Güte 80 ausgewählt werden?

A1: Wählen Sie die Kette anhand der erforderlichen Last der Fischereiausrüstung, des Projekt-Auslegungsfaktors, der Mindestbruchkraft, des erforderlichen Ketten-gewichts, der Gliedabmessungen, der Endlänge und der Kompatibilität mit jedem Verbinder und jeder Führung aus. Wählen Sie nicht nur nach dem Durchmesser aus und behandeln Sie die Mindestbruchkraft nicht als die zulässige Betriebslast.

F2: Ist diese Kette für das Überkopf-Heben geeignet?

A2: Nicht automatisch. Diese Seite ist für kommerzielle Fischereiketten bestimmt. Die Verwendung zum Heben erfordert einen separat bestätigten Hebekettenstandard, eine zertifizierte zulässige Betriebslast, ein Prüfregime, eine Kennzeichnung, Rückverfolgbarkeit, kompatible Hebekomponenten und eine anwendbare CE- oder behördliche Dokumentation. Die bereitgestellte Tabelle für Fischereiketten allein begründet keine Hebekonformität.

F3: Kann die Fischereikette der Güte 80 feuerverzinkt oder galvanisch verzinkt werden?

A3: Nur nach technischer Bestätigung durch den Kettenhersteller. Beizen, Galvanisieren und Verzinken können wärmebehandelten legierten Stahl beeinträchtigen und Abmessungen oder mechanische Leistung verändern. Der Prozess, die Wasserstoffkontrollmaßnahmen, die Nachbehandlungsprüfungen und die fortlaufende Gültigkeit der Mindestbruchkraft müssen vor der Lieferung bestätigt werden.
