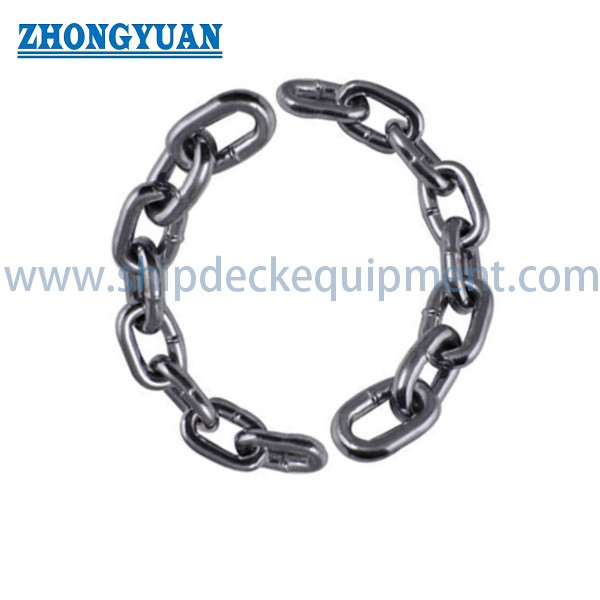

DIN 5685 geschweißte runde Stahlkette

DIN 5685 geschweißte runde Stahlkette

Produktübersicht

Die geschweißte runde Stahlkette nach DIN 5685 ist für allgemeine Anwendungen ohne Aufheben bestimmt, bei denen eine flexible Stahlkette für Barrieren, Aufbewahrung loser Bauteile,VerlustsicherungDie Kette besteht aus geschweißten runden Stahlverbindungen und kann in der Geometrie der Kurzverbindung oder der Langverbindung geliefert werden.Außenbreite, Verarbeitung und Lieferlänge für die Installation ausgewählt.

Für Schiffs- oder Industrieanwendungen sollte dieses Produkt eher als Nutzkette als als Schiffsaufzugs-, Anker-, Schlepp-, Liege-, Frachtsicherungs- oder Hebegerät betrachtet werden.Die derzeitige DIN 5685-Serie umfasst schweißgeschützte runde Stahlketten ohne SchutzDie Eignung hängt daher von der beabsichtigten Nichthebfunktion, der Umweltbelastung, der Dimensionskompatibilität und der Beschaffungsspezifikation ab.

Produktumfang und Sicherheitsbeschränkung

• Nicht belastete Kette → Die Norm verlangt für diese Produktfamilie keine Prüfung der belasteten Kette.
• Nicht zum Heben → nicht als Kettenring, Hebekette, Hebemittel oder als tragende Aufhängung verwenden.
• Nicht ersetzbar für Ankerketten, Schleppketten, Bindketten, Förderketten, Bergbauketten oder andere anwendungsspezifisch erprobte Ketten.
• Die Referenzlastwerte der Zulieferer dürfen nicht als zertifizierte WLL, SWL, Nachweislast oder Hubleistung dargestellt oder interpretiert werden.

Schnelle Angaben

• Standardfamilie: DIN 5685-1 Langverbindung, DIN 5685-2 Halblangverbindung und DIN 5685-3 Kurzverbindung → bestätigen Sie den anwendbaren aktuellen Teil der Bestellung.
• Konstruktion: geschweißte runde Stahlknoten → einfache allgemeine Kettengeometrie ohne Kalibrierung für Kettenräder.
• Größenbereich in den angegebenen Daten: Verbindungsdurchmesser von 2 bis 13 mm → umfasst leichte Anlagen und allgemeine Aufbewahrungsvorrichtungen.
• Handelsverbindungsbezeichnungen in der beiliegenden Tabelle: Kurzverbindung Typ A und Langverbindung Typ C → bestätigen die Gleichwertigkeit mit der erforderlichen DIN-Ausgabe und Zeichnung.
• Geschätzte Massenbereiche: 6 bis 345 kg pro 100 m, je nach Durchmesser und Verbindungsgrenze → für Handhabung, Verpackung und Fracht relevant.
• Veredelungsmöglichkeiten: Farbe selbst, schwarz lackiert, zinkplattiert, galvanisiert oder nach Projektart → je nach Belichtung und Zubehöranpassung ausgewählt.
• Standardlastzustand: nicht belastet → Abmessungs- und Materialkonformität ergeben keine Genehmigung für das Heben.

Verknüpfungsarten und Standardwahl

Der Typ A im bereitgestellten Zeitplan verwendet die kürzere Innenverbindungslänge, was zu einem kompakteren Verknüpfungsmuster und mehr Verknüpfungen pro Einheitslänge führt.Der Typ C verwendet eine längere Innenverbindungslänge und eine geringere Masse pro 100 m für denselben Nenndurchmesser in der gelieferten Tabelle..

Bei neuen Aufträgen sollte sich die Bezeichnung nicht allein auf A oder C stützen.Bestätigen Sie die erforderliche Verknüpfungsgestaltung und den anwendbaren Teil der DIN 5685: DIN 5685-1 für eine langfristige Verknüpfungskette, DIN 5685-2 für eine halblange Verknüpfungskette,oder DIN 5685-3 für KurzschnittkettenDie historischen DIN 5685-Ausgaben mit einer einzigen Nummer wurden durch die Teilreihe ersetzt.

Haupttechnische Parameter

Material, Schweißen und Oberflächenschutz

• Ausgangsmaterial: Schweißstahl von Qualität, die auf Bestellung bestätigt werden muss; die genaue Qualität und Lieferbedingungen sind auf dem Angebot, der Zeichnung und der Materialbescheinigung anzugeben, wenn erforderlich.
• Referenz für Kettenstahl: DIN 17115 ist die derzeitige technische Liefernorm für Stahl, der für geschweißte Kreisverbindungsketten und -komponenten verwendet wird.Anwendbarkeit und Qualitätswahl unterliegen weiterhin der Bestellkettenspezifikation.
• Herstellungsform: geschweißte runde Stahlverbindungen; Schweißvorgang, Schweißakzeptanzkriterien und Kontrollumfang sind vom Hersteller zu bestätigen.
• Selbstfarbige oder schwarz lackierte Oberflächenanzüge für trockene oder kontrollierte Versorgungsanlagen, bei denen die Anforderungen an den Korrosionsschutz begrenzt sind.
• Zinkplattierung oder Heißverzinkung verbessern die Korrosionsbeständigkeit, aber die Beschichtungsdicke und die inneren Abstandsbereiche sollten überprüft werden, wenn die Kette durch Augen, Halterungen oder Armaturen geht.
• Edelstahl, legierter Stahl, hochfester Stahl, Wärmebehandlung, Pulverbeschichtung oder spezielle Farben gehören nicht zu den Eigenschaften der DIN 5685 und sollten als separate Projektanforderungen behandelt werden.

Inspektion und Versorgungskontrolle

• Abmessungskontrollen: Verbindungsdurchmesser d, Innenlänge t, Außenbreite b und geordnete Länge.
• Sichtbarkeit: Form der Verbindung, Schweißkontinuität, schädliche scharfe Kanten, Oberflächenzustand und gegebenenfalls Beschichtung.
• Lieferprüfung: Menge, Masse oder Länge, Veredelung, Verpackung, Kennzeichnung und bestellte Unterlagen.
• Materialzertifikat, Abmessungsbericht, Beschichtungsbericht oder zusätzliche Prüfungen können nach der Bestellung angeordnet werden; sie sind nicht automatisch enthalten.
• Zusätzliche Prüfungen führen nicht zur Umwandlung einer Nutzkette nach DIN 5685 in eine zertifizierte Hebekette, es sei denn, das gesamte Produkt ist entworfen, hergestellt, geprüft, gekennzeichnet,und nach einem anwendbaren Standard für Hubketten zertifiziert.

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie die tatsächliche Verwendung und geben Sie klar an, dass die Kette für eine nicht anhebende, nicht hebende, nicht verankernde und nicht sicherheitskritische Funktion bestimmt ist.

Schritt 2: Bestätigen Sie die erforderliche Standardkomponente und -verbindungsgeometrie: Short-Link, Semi-Long-Link oder Long-Link; wenn A / C-Handelsbezeichnungen verwendet werden, geben Sie die entsprechende Zeichnung an.

Schritt 3: Geben Sie den Verbindungsdurchmesser d, die innere Länge t, die äußere Breite b, die erforderliche Gesamtlänge, die Toleranz für die Schnittlänge und alle Verbindungsausrüstungen an.

Schritt 4: Angabe der Materialqualität, der Oberfläche, der Farbe, des Belichtungszustands und der Frage, ob Zinkplattierung oder Warmverzinkung einer separaten Beschichtungsanforderung entsprechen müssen.

Schritt 5: Bestätigen Sie den Umfang der Inspektion und der Dokumente: Abmessungsbericht, Materialzertifikat, Beschichtungsbericht, Mustergenehmigung oder erforderlichenfalls Zeugnis von Dritten.

Schritt 6: Mengen, Verpackungsmethode, Lieferort, erforderliche Lieferzeit sowie Referenzzeichnungen oder Fotos angeben.

Kompatibilitäts- und Anwendungsbemerkungen

• Überprüfen Sie, ob die Fesseln, Ringe, Klammern, Klammern oder Stützpfeilen klar geöffnet sind.
• Verwenden Sie keine verzinkten Verbindungen durch untergroße Armaturen; Beschichtungsbeschädigungen können den Grundstahl freilegen und den Korrosionsschutz verringern.
• Vermeiden Sie Anwendungen, bei denen ständig Radräder oder Taschenräder überfahren werden, es sei denn, eine kalibrierte Kettennorm ist festgelegt.
• Ersetzen Sie eine Kette, die an starker Korrosion, zerbrochenen Schweißschlägen, verzerrten Verbindungen, übermäßiger Verschleiß oder Schäden erkennt, die mit der vorgesehenen Funktion nicht vereinbar sind.

Benutzerdefinierte Attribute

• Produktkategorie: Allzweckgeschweißte runde Stahlkette → Verwendung für Nutzungs- und Aufbewahrungsfunktionen statt für das Heben oder Tragen.
• Standardfamilie: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → wählen Sie das aktuelle Teil nach der Geometrie der langen, halblangen oder kurzen Verbindung aus.
• Kommerzielle Typen: Kurzverbindung Typ A / Langverbindung Typ C → vom Kunden gelieferte Bezeichnungen, die eine Zeichnung und Ausgabebestätigung erfordern.
• Nenndurchmesser: 2·13 mm in der mitgelieferten Tabelle → zusammen mit der Verbindungseröffnung und der Kompatibilität des Zubehörs ausgewählt.
• Bau: geschweißte runde Stahlverbindungen → nicht kalibrierte Gebrauchskette.
• Oberflächenbeschichtung: Selbstfarbe / schwarz lackiert / zinkbeschichtet / warm verzinkt / spezifizierte Beschichtung → Korrosionsbelastung und Abmessungsgleichheit entsprechen.
• Ladestatus: Nicht belastet → nicht als WLL, SWL, Hebekette, Schleppkette, Verankerung oder Ladungssicherungskette zertifiziert.

Anwendungen

Industrial barriers | Retention of loose components against loss | Machine and workshop guarding | Warehouse utility arrangements | Agricultural general-purpose use | Marine deck utility service where no lifting, Verankerung, Abschleppen, Verankerung, Ladungsrückhalt oder sicherheitskritische Ladung

Dokumentation

Die verfügbare Dokumentation sollte vor der Produktion vereinbart werden und kann ein kommerzielles Konformitätszertifikat, ein Materialzertifikat, einen Abmessungsbericht, einen Beschichtungsbericht, eine Verpackungsliste,und Identifizierung der RückverfolgbarkeitFür dieses nicht belastete Erzeugnis sind keine Aufhebezertifikate oder Genehmigungen der Klassifizierungsgesellschaft anzunehmen.

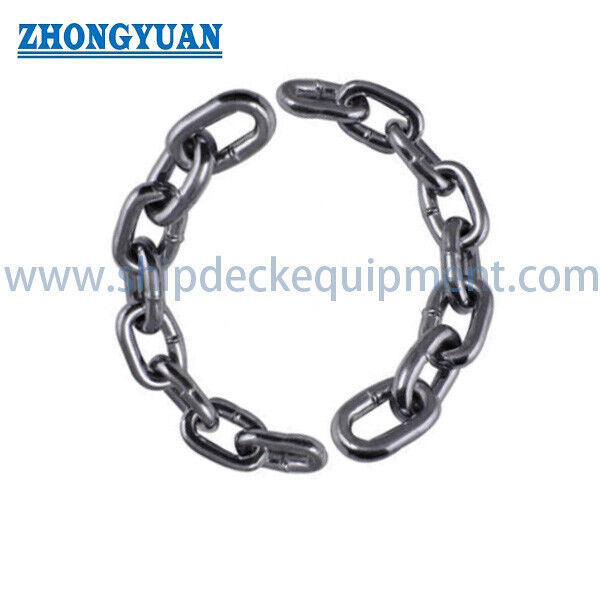

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Kann die DIN 5685-Kette für das Heben oder als Kettenschlinge verwendet werden?

A1: Nein. Die derzeitige DIN 5685-Familie umfasst schweißfeste runden Stahlketten. Sie dürfen nicht als Hebemittel, Schleuderkette, Hebekette oder lasttragende Aufhängung verwendet werden.

F2: Was ist der Unterschied zwischen Typ A und Typ C in der angegebenen Tabelle?

A2: Typ A verwendet die kürzere Innenverbindungslänge, während Typ C die längere Innenverbindungslänge und eine geringere Masse pro 100 m für denselben Nenndurchmesser verwendet.Der Auftrag sollte auch das jeweilige aktuelle DIN 5685-Teil und die genehmigte Verknüpfung zeichnen..

F3: Welche Oberflächenbeschichtung ist für Außen- oder Meeresumgebungen geeignet?

A3: Zinkbeschichtung oder Warmdippverzinkung wird normalerweise vor der Farbgebung oder schwarzer Farbe zur Korrosionsbelastung in Betracht gezogen, aber die endgültige Wahl hängt von der Betriebsumgebung, der Beschichtungsspezifikation,Erforderliches Aussehen, und Freiheit durch Paarungsbefestigungen.
