Norwegische Standardgeschweißte Rundverbindungskette für marine und industrielle Anwendungen

Norwegische Standardgeschweißte Rundverbindungskette für marine und industrielle Anwendungen

Produktübersicht

Die geschweißte runde Schaltkette Norwegian Standard wird in die Größenreihe geliefert, die üblicherweise als norwegische Musterkette vermarktet wird, mit Nennstangendurchmessern von 3,5 mm bis 19 mm.Die Kette besteht aus ineinandergreifenden runden Stahlknoten, die mit einem Blitzschlag in kontinuierliche Längen geschweißt werdenEs ist für allgemeine Schiffs-, Fischerei-, Land-, Forst-, Aufhängungs-, Verbindungs-, Barriere- und Industrieanwendungen bestimmt, wenn die angegebene Verbindungsgeometrie und die Belastungsbasis geeignet sind.

Die Daten enthalten die Verbindungsgrößen, das Gewicht der Einheit, die Referenzbrüchlast und die Standardzufuhrlänge, aber keine genaue NS-Standardnummer, Materialqualität, Arbeitslastgrenze,NachweislastDie Referenzbrückbelastung darf daher nicht als WLL behandelt werden.oder kalibriertes Getriebe erfordert eine separat bestätigte Norm, Qualität, Prüfverfahren, Kennzeichnung und Umfang der Bescheinigung.

Schnelle Angaben

• Typ des Produkts: Schweißringe mit Schraubzwerg → flexible Verriegelungsverbindungen für allgemeine Verbindung, Aufhängung und Versorgung.
• Nennbarendurchmesser: 3,5 ‰ 19 mm → umfasst leichte Versorgungsketten bis hin zu größeren Allzweckgrößen.
• Innenverbindungslänge: 18?? 57 mm → beeinflusst die Artikulation, die Befestigungskompatibilität und die Anzahl der Verbindungen pro Meter.
• Innenverbindungsbreite: 5,5 mm → 27 mm → sollte gegen Haken, Fesseln, Nadeln und andere Verbindungselemente überprüft werden.
• Gewicht der Einheit: 0,25­8,00 kg/m → unterstützt Handhabung, Verpackung, Fracht und Berechnungen der Gesamtmasse der Montage.
• Referenzbrechlast: 500 ∼ 14 000 kgf nach der angegebenen Tabelle → nur der endgültige Referenzwert, keine angegebene WLL.
• Oberflächenveredelung: Selbstfarbe, Elektroverzinkung, Heißverzinkung oder Lackierung → je nach Korrosionsbelastung und Abmessung auswählen.
• Lieferformat: Standard-Schnittlängen von 30 ‰ 100 m je nach Größe → kundenspezifische Längen, Endverbindungen und Verpackungen sollten vor dem Angebot bestätigt werden.

Haupttechnische Parameter

Lastbewertung und Verwendungszweck

• Die Bruchlast ist die Referenzkraft, bei der ein Prüfmuster voraussichtlich versagt; sie ist nicht die zulässige Betriebslast und darf nicht direkt als WLL verwendet werden.
• Für diese Serie wurden keine Arbeitslastgrenzen, Sicherheitsfaktoren, Proof-Last, Kettenqualität, Wärmebehandlungsbedingungen oder Annahme-Standards bereitgestellt.
• Das Standardprodukt sollte als geschweißte Kette für allgemeine Zwecke behandelt werden, es sei denn, in der Beschaffungsspezifikation ist eine zertifizierte Heb-, Bind- oder Tragfunktion festgelegt.
• Bei Luftheben oder Dienstleistungen mit Kettenschleifen ist eine separate Spezifikation für die Hebekette anzugeben, in der die anwendbare Norm, Qualität, WLL, Bruchsicherheitsprüfung, Bruchsicherheitsprüfung, Rückverfolgbarkeit, Kennzeichnung,und Prüfbescheinigung.
• Bei der Verwendung von Zahnrad, Taschenrad, Hebewerk oder Getriebe ist die Schaltfläche, die Dimensionstoleranz, die Kalibrierung, die Härte und die Kompatibilität der Räder zu bestätigen.Die gelieferten Abmessungen allein bestimmen nicht die Übertragungsfähigkeit.

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie den nominalen Stangendurchmesser und die erforderliche Innenverbindungslänge/breite anhand der Zeichnung des Kunden, der Referenzprobe, des Koppelhakens, der Schlinge, der Nadel oder des Befestigungsstücks.

Schritt 2: Geben Sie den tatsächlichen Zoll an: allgemeine Nutzung, Fischerei, Landwirtschaft, Forstwirtschaft, Aufhängung, Barriere, Befestigung, Übertragung, Befestigung oder Heben.Für Nutzlastzölle ist eine separate technische Spezifikation erforderlich..

Schritt 3: Bestätigen Sie die Materialqualität, die Wärmebehandlung, die erforderliche WLL- oder Proof-Last, die minimale Bruchkraft, die Dimensionstoleranz, die Schweißakzeptanz und die Rückverfolgbarkeit, wenn dies Anforderungen des Projekts sind.

Schritt 4: Entsprechend der Umgebung wählen Sie eine Farbe, eine Elektroverzinkung, eine Warmverzinkung oder eine lackierte Oberfläche aus und prüfen Sie, ob die Beschichtungsdicke die Passform durch Löcher, Haken oder Räder beeinflusst.

Schritt 5: Geben Sie die Gesamtlänge, die Schnittlänge pro Stück, die Menge, die Endverbindung oder die Anpassungsanforderung, die Verpackungsmethode und die Frage an, ob die Kette lose, gewickelt, gebündelt oder in Eimer/Fällen geliefert wird.

Schritt 6: Bestätigen Sie den Umfang der Inspektion und die Dokumentation, den Lieferort, die erforderliche Lieferzeit und liefern Sie eine Zeichnung, eine Probe oder ein Foto, wenn eine genaue Übereinstimmung mit dem norwegischen Muster erforderlich ist.

Bauwesen

Runde Stahlstange. Formierte Verzahnungsknoten. Schweißverbindung mit Blitzschrauben. Schweißtrimmen und Verband.oder spezifizierte Verpackungen

Herstellung und Qualitätskontrolle

• Die Eingangsstahl-Identifizierung und die Steuerung des Stangendurchmessers sind an die bestellte Materialqualität anzupassen; die allgemeine Bezeichnung "Eisen" ist für eine Lastkette nicht ausreichend.
• Die Verknüpfungsbildung sollte die Innenlänge, die Innenbreite, die Verknüpfungsausrichtung und die Verdrehung kontrollieren, so dass benachbarte Verknüpfungen ohne lokale Bindung artikulieren.
• Das Schweißen mit Blitzschlägern sollte eine vollständige Verbindung um den Verbindungsbereich herstellen.
• Bei der Dimensionskontrollen sollten der Stangendurchmesser, der Abstand/die Innenlänge, die Innenbreite, die Gesamtschnittlänge und das Gewicht der Einheit abgedeckt werden.
• Bei der visuellen Inspektion von Schweiß- und Verbindungsflächen sollten Risse, unvollständige Verschmelzung, scharfe Flossen, übermäßige Mismatch und Beschichtungsfehler festgestellt werden, die den Betrieb oder die Handhabung beeinträchtigen könnten.
• Prüfungen, Bruchprüfungen, Härteprüfungen, Materialüberprüfungen und Zeugenaussagen durch Dritte werden nur dann durchgeführt, wenn dies in der Kaufbeschreibung angegeben ist.
• Bei der Auswahl der Warmverzinkung oder einer anderen Beschichtung ist die Korrosionsbelastung, die Beschichtungskontinuität, die Verknüpfung der Verbindungen und die Dimensionskompatibilität mit der Verkleidung zu berücksichtigen.

Benutzerdefinierte Attribute

• Standardgrundlage: Norwegisches Maßmuster, genaue NS-Nummer zu bestätigen → in der Tabelle ist keine nachvollziehbare norwegische Standardbezeichnung angegeben.
• Kettentyp: Geschweißte runde Schaltkette → die gelieferte Geometrie ist ein herkömmliches Rundschaltmuster, nicht eine bestätigte Kurbelkette.
• Größenbereich: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 mm → nach Verbindungsgehalt, Dienstleistung und erforderlicher Belastungsgrundlage ausgewählt.
• Material: Kohlenstoffstahl oder Legierstahl zu bestätigen → Materialchemie und Wärmebehandlung müssen dem vorgeschriebenen Wert entsprechen.
• Schweißvorgang: Schweißvorgang, Schweißakzeptanz und Prüfbereich hängen von der Projektspezifikation ab.
• Oberflächenbehandlung: Selbstfarbe / elektrogalvaniert / warmgalvaniert / lackiert → für Korrosionsumgebung und Parkomponentenfreiheit ausgewählt.
• Belastungsdaten: Referenzbrückbelastung aus der angegebenen Tabelle → keine WLL und nicht ausreichend, um die Tragfähigkeit zu ermitteln.
• Lieferlänge: 30~100 m pro Standardstück, je nach Größe → individuellen Schnittlängen und Verpackung vorbehaltlich der Bestätigung.
• Inspektion: Herstellerinspektion oder Zeugenaussage durch Dritte nach Bestellung → SGS oder sonstige Inspektion sind nicht enthalten, sofern nicht angegeben.

Kettengeometrie und Lastweg

End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment

Anwendungen

Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation

Prüfung und Zertifizierung

Die Inspektion und Dokumentation können nach Bestellung, Materialverfolgbarkeit, Prüfplan und Kundenanforderung organisiert werden.Abmessungsbericht, Materialzertifikat, Beschichtungsbericht, Prüfbericht oder Bruchbericht und, falls angegeben, Zeugenaussage eines Dritten.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung ?? nur verfügbar, wenn sie für den bestätigten Warentarif, den Kontrollumfang und das Genehmigungsverfahren gilt;nicht standardmäßig geliefert.

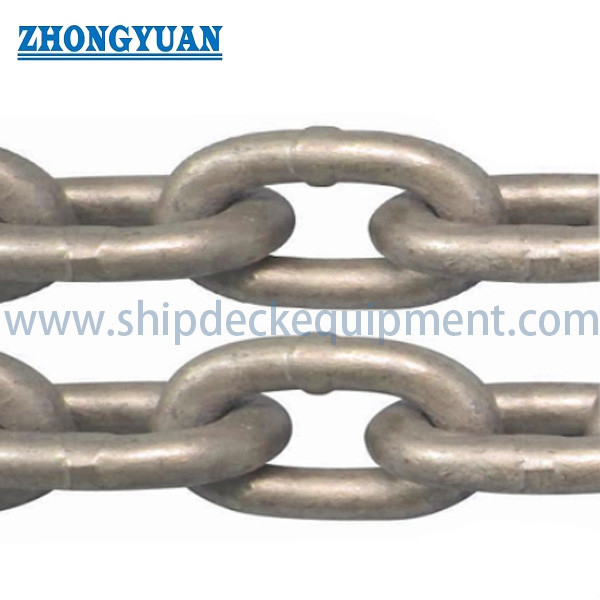

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist die Bruchlast in der Tabelle mit der Arbeitslastgrenze gleich?

A1: Nein. In der Tabelle ist eine Referenzbrückbelastung in kgf angegeben. Ein WLL erfordert eine definierte Kette, einen Sicherheitsfaktor, eine Prüfungsanforderung, eine vorgesehene Leistung und eine anwendbare Norm.Die Bruchlast darf nicht direkt als Betriebslast verwendet werden..

F2: Kann diese Norwegische Standardkette für das Aufheben verwendet werden?

A2: Nicht allein auf der Grundlage der mitgelieferten Tabelle. Für den Gebrauch im Luftheben ist eine separat spezifizierte und zertifizierte Hebekette mit bestätigter Materialqualität, Wärmebehandlung, WLL, Belastungssicherheit,Mindestbrechkraft, Kennzeichnung, Rückverfolgbarkeit und Einhaltung einer anwendbaren Norm für Hubketten.

F3: Welche Informationen sind für ein genaues Angebot erforderlich?

A3: Nenndurchmesser, Länge und Breite der inneren Schnittstellen, vorgesehene Verwendungszwecke, Material oder Qualität, Veredelung, Gesamt- und Schnittlängen, Endbefestigungen, Menge, erforderliche Belastungs-/Prüfgrundlage, Umfang der Bescheinigung,Verpackung, Bestimmungsort und eine Zeichnung oder ein Muster, wenn eine genaue Übereinstimmung erforderlich ist.
