Britische Standard-Gliederkette | 3,2–25,4 mm geschweißte Stahlkette

Britische Standard-Kettenglieder | 3,2–25,4 mm geschweißte Stahlkette

Produktübersicht

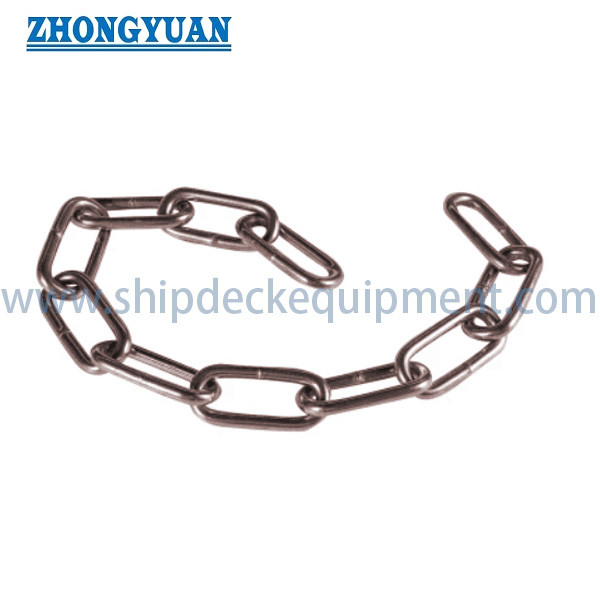

Britische Standard-Kettenglieder sind geschweißte Rundstahlketten mit Gliedmaßenproportionen zwischen den üblicherweise angebotenen Kurz- und Langgliedermustern für allgemeine technische Anwendungen. Das angebotene Sortiment umfasst Nenndrahtdurchmesser von 3,20 bis 25,40 mm mit Gewichtsangaben für schwarze und feuerverzinkte Oberflächen. Die Geometrie der mittleren Glieder bietet mehr Innenabstand als eine Kurzgliederkette und bleibt dabei kompakter als ein Langgliedermuster.

Dieses Produkt sollte als allgemeine, nicht kalibrierte geschweißte Kettengliederkette behandelt werden, es sei denn, ein exakter Standard, eine Stahlgüte, eine Fertigungsklasse, eine zulässige Arbeitslast und ein Prüfzertifikat sind in der Kaufspezifikation bestätigt. Es handelt sich nicht um eine gekröpfte Förderkette, eine Hebekette, eine Kettenschlinge, eine kalibrierte Hebekette, eine Ankerkette oder eine zertifizierte Verankerungskette. Die angegebenen Prüflast- und Bruchlastwerte sind lediglich Referenzmechanikdaten und dürfen nicht als zulässige Arbeitslast angegeben werden.

Schnelle Spezifikationen

• Produktform: Geschweißte Rundstahlkette mit mittleren Gliedern → allgemeine Kette mit mittlerem Teilung und praktischem Innenabstand.
• Nenndurchmesserbereich: 3,20–25,40 mm (1/8–1 Zoll) → deckt leichte Nutzgrößen bis hin zu größeren Ketten für allgemeine technische Anwendungen ab.
• Gelieferte Gliedmaßenabmessungen: Durchmesser D, Teilung L und Außenbreite W → Schlüsselwerte für Platz-, Verbinder- und Ersatzprüfungen.
• Referenzprüflast: 200–12.150 kg wie geliefert → Basiseinheit und Prüfverfahren müssen vor vertraglicher Nutzung bestätigt werden.
• Referenzbruchlast: 400–24.300 kg wie geliefert → keine WLL, SWL, MWL oder Hebekapazität.
• Oberflächenbeschaffenheit: Gewichtsdaten B.F. und H.D.G. → interpretiert als schwarze Oberfläche und feuerverzinkt, vorbehaltlich Auftragsbestätigung.
• Lieferlängenbasis: Nettogewicht pro 200 Fuß (60,96 m) → nützlich für Spulen-, Trommel-, Fracht- und Lagerberechnungen.
• Verwendungszweck: allgemeine technische Zwecke, Rückhaltung, Landwirtschaft, Barriere und maritime Nutzlasten → Hebe- und Personenunterstützungsanwendungen sind ausgeschlossen, es sei denn, sie sind separat zertifiziert.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie das angeforderte Produkt als britische Kettengliederkette mit mittleren Gliedern und geben Sie jede verbindliche Standardnummer, Zeichnung, Güte oder Ersatzmuster an.

Schritt 2: Wählen Sie den Nenndurchmesser D und bestätigen Sie Teilung L, Außenbreite W, erforderlichen Innenabstand, Verbindergröße und Gesamtkettenlänge.

Schritt 3: Beschreiben Sie die tatsächliche Beanspruchung, statische oder dynamische Belastung, Umwelteinwirkung und ob die Kette zur Rückhaltung, Verzurrung, Barriere, Landwirtschaft, maritimen Nutzung oder einem anderen allgemeinen technischen Zweck verwendet wird.

Schritt 4: Bestätigen Sie Stahlgüte, Wärmebehandlungsanforderung, Schweißverfahren, Maßtoleranz, Oberflächenbeschaffenheit und ob die Kette für ein Rad oder einen Mechanismus kalibriert werden muss.

Schritt 5: Definieren Sie die erforderlichen Dokumente: Materialzertifikat, Maßbericht, Chargenprüfzertifikat, Bruchtest, Beschichtungsbericht, Fremdinspektion oder Käuferanwesenheit.

Schritt 6: Geben Sie Menge, Länge pro Spule/Bündel/Trommel, Verpackung, Kennzeichnung, Bestimmungsort, Lieferzeit und Fotos oder Zeichnungen von passenden Beschlägen an, falls verfügbar.

Kettenkonstruktion

Rundstahlglied | Mittlere Gliederteilung | Geschweißte Verbindung an jedem Glied | Geschweißte Zone mit entgrateter Naht, falls spezifiziert | Nicht kalibrierte Geometrie, sofern nicht bestätigt | Schwarze Oberfläche oder spezifizierte Verzinkung | Lieferung als Spule, Bündel, Trommel oder Schnittlänge

Herstellungs- und Qualitätskontrollaspekte

• Draht- oder Stangendurchmesser, Teilung und Gliedbreite sollten zusammen kontrolliert werden, da die Passform des Verbinders und die Kettenmasse von allen drei Abmessungen abhängen, nicht nur vom Durchmesser.
• Die Schweißnaht ist der kritische Herstellungsbereich. Schweißtiefe, Gratentfernung, lokales Profil, Rissbildung und Zustand der Wärmeeinflusszone sollten in die Produktionsinspektion einbezogen werden.
• Wenn eine Probe- oder Prüflast erforderlich ist, sollten die Laststufe, die Stichprobengröße, die Kalibrierung der Prüfmaschine, das Kriterium für bleibende Dehnung und die Formulierung des Zertifikats vor der Produktion vereinbart werden.
• Bruchtests sind zerstörende Stichprobentests. Eine angegebene Bruchlast begründet keine zulässige Arbeitslast ohne eine maßgebliche Norm, Güte, Auslegungsfaktor, beabsichtigte Beanspruchung und nachvollziehbare Prüfgrundlage.
• Nicht kalibrierte Kettenglieder mit mittlerer Teilung sollten nicht davon ausgehen, dass sie korrekt über Zahnräder, Kettenräder, Kettenräder oder Hebelösungen laufen; Teilung und Maßtoleranzen müssen mit der Ausrüstung übereinstimmen.
• Feuerverzinkung sollte nach dem Schweißen und der Oberflächenvorbereitung erfolgen. Der Schichtaufbau kann die Masse erhöhen und die freien Abmessungen leicht verringern, was bei eng anliegenden Beschlägen berücksichtigt werden sollte.
• Schnittenden und Verbindungskomponenten sollten für die gleiche beabsichtigte Beanspruchung und kompatible Abmessungen ausgewählt werden. Der schwächste Verbinder oder die schwächste Verbindungsmethode kann die gesamte Baugruppe bestimmen.

Lastdaten und Nutzungseinschränkungen

• Die angegebenen Prüflastwerte sind genau die Hälfte der angegebenen Bruchlastwerte, begründen jedoch keine WLL, SWL, MWL oder einen Auslegungsfaktor ohne eine bestätigte Norm, Güte, Beanspruchung und Prüfgrundlage.
• Stoßbelastung, Seitenbelastung, Verdrehung, Verknotung, Verschleiß, Korrosion, Biegen über kleine Radien und inkompatible Verbinder können die nutzbare Festigkeit verringern.
• Diese Kette wird nicht als Hebekette, Kettenschlinge, Hebeketten, Absturzsicherungskette, Personenträgerkette oder Hebezeug für Lasten über Kopf angeboten.
• Für Verzurrungs- oder Lastrückhaltungen geben Sie die zulässige Kapazität, kompatible Endbeschläge, Spannvorrichtung, Inspektionskriterien und die geltenden Projekt- oder Transportvorschriften an.

Oberflächenoptionen

• Schwarze Oberfläche (B.F.): naturfarbene oder schwarz beschichtete Kette für trockene oder geschützte allgemeine Verwendung → genauer Öl-, Schwärzungs- oder Beschichtungszustand sollte bestätigt werden.
• Feuerverzinkt (H.D.G.): verzinkte Kette für verbesserte atmosphärische Korrosionsbeständigkeit → Beschichtungsstandard, Mindestbeschichtungsanforderung, Aussehen und Inspektion nach der Verzinkung sollten spezifiziert werden.
• Lackierte, galvanisierte oder speziell beschichtete Oberfläche: nur nach Vereinbarung verfügbar → Prozess, Beschichtungsdicke, Farbe, Umweltverträglichkeit und Verpackungsschutz definieren.

Benutzerdefinierte Attribute

• Produktname: Britische Standard-Kettengliederkette → gebräuchlicher Marktname; genauer maßgebender Standard ist zu bestätigen.
• Kettenform: Geschweißte Rundstahlkette → keine gekröpfte Förderkette.
• Nenndurchmesser: 3,20–25,40 mm → zusammen mit Teilung, Breite, Beanspruchung und Verbindergeometrie auswählen.
• Kalibrierung: Nicht kalibriert, sofern nicht anders angegeben → nicht automatisch für Kettenräder, Zahnräder oder Hebezeuge geeignet.
• Material: Stahlgüte ist zu bestätigen → Kohlenstoffstahl ist die übliche Basis; legierter Stahl erfordert definierte Güte und mechanische Eigenschaften.
• Oberfläche: B.F. / H.D.G. als primäre Tabellenoptionen → alternative Beschichtungen erfordern gesonderte Bestätigung.
• Lieferlänge: Schnittlänge, Spule, Bündel oder Trommel → Toleranz und Verpackungsanforderung angeben.

Anwendungen

Allgemeine technische Rückhaltung | Landwirtschaftliche und landwirtschaftliche Nutzung | Tore, Barrieren und Zäune | Industrielle Sicherung | Bau- und Werkstattnutzung | Nicht-Hebende maritime Nutzung | Bestätigter Maßersatz

Inspektion und Dokumentation

Inspektion und Dokumentation können gemäß dem bestätigten Standard, der Güte, der Charge, dem Prüfumfang und der Beschichtungsanforderung arrangiert werden. Herstellerprüfzertifikat, Materialprotokoll, Maßbericht, Beschichtungsprotokoll oder Fremdprüfprotokoll sollten vor der Angebotserstellung spezifiziert werden; Klassifizierungszertifizierung wird nicht angenommen.

Zeichnung & Fotos

FAQ

F1: Ist dieses Produkt eine gekröpfte Kette?

A1: Nein. Die angegebenen Abmessungen beschreiben geschweißte Rundglieder mit Durchmesser D, Teilung L und Breite W. Gekröpfte Mühlen- oder Schleppketten sind Förderketten mit anderer gelenkiger Seitenkettengeometrie, Beschlägen und Kettenradanforderungen.

F2: Können die angegebene Prüflast oder Bruchlast als Hebekapazität verwendet werden?

A2: Nein. Die Tabelle liefert keine WLL, SWL, Hebegüte, Auslegungsfaktor, Abnahmekriterium oder kompatible Hebekomponenten. Für Hebevorgänge ist eine separat zertifizierte Hebekette erforderlich, die dem geltenden Standard für Hebeketten entspricht.

F3: Welche Informationen sind für ein genaues Angebot erforderlich?

A3: Geben Sie Durchmesser, Teilung, Breite, Gesamtmenge, Länge pro Paket, beabsichtigte Beanspruchung, Materialgüte, schwarze oder verzinkte Oberfläche, Prüf- und Zertifikatsumfang, Verpackung, Bestimmungsort, Lieferzeit und den genauen Standard oder ein Referenzmuster an, falls Austauschbarkeit erforderlich ist.
