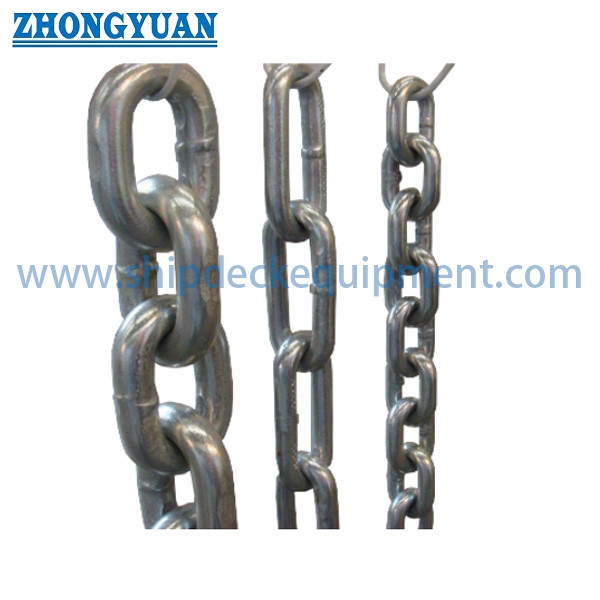

Australiens Standard-Verbindungskette. Kurze, mittlere und lange geschweißte Kette für Marine und allgemeine Verwendung.

Australiens Standard-Verbindungskette. Kurze, mittlere und lange geschweißte Kette für Marine und allgemeine Verwendung.

Produktübersicht

Diese für den australischen Markt hergestellte Schweißverbindungskette ist in Short-Link-, Medium-Link- und Long-Link-Konfigurationen für Schiffsnutzungs-, Liege-, Widerstands-, Rückhaltungs-, Barriere-, Agrar-,und allgemeine industrielle AnwendungenDie Auswahl erfolgt auf der Grundlage der Nenngröße der Kette, der Referenzlast, der Verknüpfungsabmessungen, der erforderlichen Länge, der Oberflächenbeschichtung, der verbundenen Einbauteile und der tatsächlichen Belastung der Kette.

In der Tabelle ist eine allgemeine geschweißte offenen Verbindungskette dargestellt, die nicht automatisch als für die Klasse zugelassene Schiffsankerkette, Offshore-Lagerkette oder Hebekette bezeichnet werden darf.Klasse L-Kurzschnürkette, Transportkette der Klasse 70, Edelstahlkette und für Schiffe zertifizierte Ankerkette sind separate Produktfamilien mit unterschiedlichen Anforderungen an Material, Prüfung, Kennzeichnung und Zertifizierung.Dieses Produkt wird durch qualifizierte langfristige Produktionspartner geliefert., wobei die Übereinstimmung der Spezifikationen und der Kontrollumfang für jede Bestellung bestätigt werden.

Schnelle Angaben

• Kettengrenze: kurze Verbindung, mittlere Verbindung und lange Verbindung → ermöglicht die Auswahl zwischen kompakten Verbindungen, ausgewogener Allzweckgeometrie und leichteren Verlängerungs-Verbindungen.
• Nenngrößenbereich: kurze Verbindung 5 ‰ 24 mm, mittlere Verbindung 3 ‰ 24 mm, lange Verbindung 3 ‰ 10 mm → umfasst die Leichtversorgungskette bis hin zu größeren generellen Schiffsketten.
• Referenzlastbereich: 0,05­5,43 t in der Tabelle → die Werte gelten nur für die aufgeführte Kettenkonfiguration und dürfen nicht auf eine andere Qualität oder ein anderes Material übertragen werden.
• Konstruktion: elektrisch geschweißte runden Stahlverbindungen → Verbindungsgeometrie, Schweißqualität, Dimensionskonsistenz und Prüfbereich sind wichtige Anschaffungspunkte.
• Oberflächenveredelung: schwarze Veredelung oder Warmdippverzinkung → schwarze Veredelung ist sparsam; Warmdippverzinkung bietet einen verbesserten Korrosionsschutz bei Außen- und Meeresbelastung.
• Auswahldaten: S, R, F, Verbindungen pro Meter und Meter pro 100 kg → nützlich für die Verbindungsabdeckung, die Schätzung der Kette, Verpackung und Frachtplanung.
• Anwendungsbereich: allgemein genutzte und für die Schifffahrt genutzte Ketten → Aufheben, Transportbeschränkung, zertifizierte Schiffsverankerung und Offshore-Lagerung erfordern separat bestätigte Kettenqualitäten.
• Liefermodell: durch qualifizierte Produktionspartner bezogen → Fabrik, Material, Prüf-, Kennzeichnung und Zertifikatsumfang werden vor dem Angebot bestätigt.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Geben Sie die tatsächliche Anwendung an: Verankerung, Anlegen, Schleppkette, Barrierekette, landwirtschaftliche Verwendung, allgemeine Rückhalt, Heben oder Transportlastrückhalt.Der Dienst bestimmt die erforderliche Kettengradstufe und den Konformitätsweg.

Schritt 2: Wählen Sie kurze, mittlere oder lange Verbindung; Nenngröße; erforderliche Referenzlast; und S / R / F Abmessungen.Abmessungen des Ankeransatzes, falls zutreffend.

Schritt 3: Material und Qualität bestätigen. Die allgemeine Kette aus Kohlenstoffstahl ist die Basis für die gelieferte Tabelle;und für die Klasse zugelassene Ankerkette erfordern separate technische Daten.

Schritt 4: Bestätigen Sie die Oberfläche und die Umgebung: schwarz/selbstfarben, warm verzinkt, poliert aus rostfreiem Stahl oder einer anderen spezifizierten Beschichtung.chemische Exposition, und Lagerbedingungen.

Schritt 5: Bestätigen der gelieferten Länge, der durchgehenden Länge oder der Schnittlängen, der Anforderungen an die Endverbindung, der Verbindungsknoten, Fesseln oder Haken, der Kennzeichnung, der Verpackungsmethode,und ob die Kette in Spulen geliefert wird, Trommeln, Beuteln, Eimern oder Bündeln.

Schritt 6: Mengen, erforderliche Norm und Qualität, Prüf- und Zertifikatsumfang, Anforderungen an Dritte oder Klassen, Lieferort, erforderliche Lieferzeit,und eine Zeichnung oder ein Musterfoto, wenn sie einer vorhandenen Kette entsprechen.

Struktur

Round-steel welded links | Short / medium / long pitch geometry | Link weld zone | Black or hot-dip galvanized finish | Optional end links and connecting fittings | Length marking and packing according to order

Herstellungs-, Veredelungs- und Inspektionsüberlegungen

• Die Verknüpfungsgeometrie steuert die Flexibilität, die Masse pro Meter, die Verbindungsfreiheit und die Art und Weise, wie sich die Kette um die Armaturen befindet; der Nenndurchmesser allein reicht für die Ersatzwahl nicht aus.
• Kurzlinkketten bieten ein kompaktes Linkmuster und eine im Allgemeinen höhere Linkdichte, während mittlere Linkketten Flexibilität und Masse ausgleichen.Eine lange Kette verwendet einen längeren Schwung für eine geringere Anzahl von Verbindungen und eine einfachere Verbindung, ist jedoch nicht automatisch für eine höhere Last geeignet.
• Bei der Fabrikinspektion sollten der Standort des Schweißes, die Fusionsqualität, die Dimensionswiederholbarkeit und das Fehlen schädlicher Risse oder schwerer Verformungen berücksichtigt werden.
• Schwarze oder selbstfarbige Ketten bieten einen begrenzten Korrosionsschutz und erfordern in der Regel eine geeignete Lagerung, Schmierung oder Projektbeschichtung, wenn die Korrosionsbelastung erheblich ist.
• Das Heißverzinken verbessert die Korrosionsbeständigkeit, aber die Beschichtungsdicke kann die Schnittfreiheit, die Masse, das Oberflächenbild und die Kompatibilität mit dicht sitzenden Steckverbindern oder kalibrierten Geräten beeinflussen.
• Edelstahl- und Legierstahloptionen müssen ihr eigenes Materialzertifikat, Lasttabelle, Wärmebehandlung und Prüfbasis verwenden; die Kohlenstoffstahltabelle darf nicht für ein anderes Material wiederverwendet werden.
• Nachweisprüfungen, Bruchlastprüfungen, Dimensionsprobenahmen, Kennzeichnung und Rückverfolgbarkeit sollten in der Beschaffungsspezifikation angegeben werden, anstatt sich aus der Produktbezeichnung zu ergeben.
• Die gelieferte Beschreibung enthält ein hitzebeständiges Merkmal, jedoch wurde kein Temperaturbereich oder eine Verringerung der Belastung bei erhöhter Temperatur angegeben.Die Wärmebeständigkeit sollte erst veröffentlicht werden, wenn die Material- und zulässige Betriebstemperatur bestätigt ist..

Benutzerdefinierte Attribute

• Produktkategorie: geschweißte offene Kette → für den australischen Markt für marine und allgemeine Anwendungen geliefert.
• Verknüpfungsart: Kurz / Mittel / Lang → nach Kompaktheit, Flexibilität, Verbindung und Kettengewicht ausgewählt.
• Nominale Größe: 3 ‰ 24 mm je nach Verknüpfungsart → bestätigen Sie den tatsächlichen Stangendurchmesser S und die Verknüpfungsmaße R / F.
• Material: Kohlenstoffstahl als Referenzbasis → Edelstahl oder Legierungsstahl erfordert eine separate Bestätigung und technische Daten.
• Oberflächenveredelung: Schwarze Veredelung oder heiß verzinkte → polierte Veredelung ist in der Regel für Edelstahl und nicht für eine Standardkette aus Kohlenstoffstahl relevant.
• Betriebslast: Referenzwert der vorgelegten Tabelle → nicht als Probelast, Bruchlast, Hebeschwellenlast, Ankerhaltbarkeit oder als klassenübliche Last neu zu kennzeichnen.
• Option der Klasse L: Getrennte Kettengruppe für Kurzverbindungen → Standard, Konstruktionsfaktor, Kennzeichnung und Zertifikat müssen bestätigt werden.
• Klasse 70 Option: Getrennte Kettengruppe für Transportrückhalt → Bindekapazität und AS/NZS 4344-Konformität müssen separat angegeben werden; nicht für das Heben.
• Status der Ankerkette für Schiffe: Bestätigt werden → die aufgeführte offene Ankerkette ist nicht automatisch eine für die Klasse zugelassene Schiffsankerkette oder Offshore-Lagerkette.
• Lieferstatus: Herkunftsprodukt → über qualifizierte Partnerfabriken mit vereinbarter Inspektion, Kennzeichnung und Dokumentation geliefert.

Wie es funktioniert

Die Kraft dringt durch einen kompatiblen Anker, Fesseln, Haken, or connection point → Each welded link transfers tensile force to the next link → Link pitch and inside dimensions control articulation and fitting clearance → Surface finish reduces environmental attack → Periodic inspection identifies wear, Korrosion, Verlängerung, Verzerrung und Schweißschäden

Anwendungen

Marine utility anchoring | General mooring and berth-side utility use | Drag chains | Barrier and safety chains | Pump and suspension applications where specified | Agricultural use | Industrial restraint | General fabrication and maintenance | Replacement chain matching

Zertifizierungen und Lieferumfang

Werkzeugzeugzeugzeugnisse, Herstellerinspektionsberichte, Prüfbestätigungsunterlagen und Kontrollen durch Dritte können entsprechend der gewählten Kette, der Qualität, der Fabrikkapazität und der Bestellvoraussetzungen angeordnet werden.Die Zertifizierung durch die Klassenvereinigung ist für diese allgemeine Open-Link-Kette nicht standardmäßig und muss vor dem Angebot bestätigt werden, wenn die Kette für eine Klassenkontrollierte Schiffsanwendung bestimmt ist..

Zertifizierungsmöglichkeiten: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung und Werkzeugzeugbescheinigungvon der ausgewählten Fabrik unterstützt, und durch das entsprechende Prüf- oder Klassenverfahren akzeptiert.

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist dies das gleiche wie eine für die Klasse zugelassene Schiffsankerkette?

A1: Nein. Die Tabelle beschreibt geschweißte offene Kette in kurzen, mittleren und langen Schnittmustern.NenndurchmesserDer Begriff "Ankerkette" sollte nur verwendet werden, wenn das beabsichtigte Gefäß und die Genehmigungsvoraussetzungen bestätigt sind.

F2: Kann die aufgelistete Kette für das Aufheben oder die Transportbindung verwendet werden?

A2: Nicht standardmäßig. Die Hebekette muss in der richtigen Hebeklasse mit entsprechender Kennzeichnung, Prüfprüfung und Zertifizierung geliefert werden.Die Transportkette der Klasse 70 ist ein eigenständiges Produkt, das der Befestigungsnorm entspricht und keine Hebekette ist.. Allgemeine Kette mit mittlerer und langer Verbindung sollte nicht für das Oberheben befördert werden, es sei denn, eine spezifische zertifizierte Produktspezifikation unterstützt diese Verwendung.

F3: Welche Informationen sind für ein genaues Angebot erforderlich?

A3: Bestätigen Sie die Anwendung, Verbindungstyp, Nenngröße, erforderliche Belastungsgrundlage, Material und Qualität, Veredelung, Gesamtlänge und Schnittlängen, Endbefestigungen, anwendbare Norm, Prüf- und Zertifikatsumfang, Kennzeichnung,Für die Ersatzkette wird eine Zeichnung oder eine Probe empfohlen.
