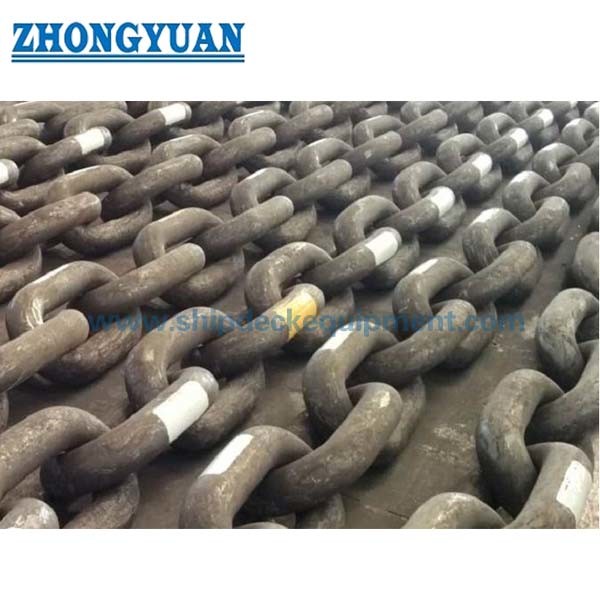

Flash-Butt-geschweißte Offshore-Lagerkette.

Blitzverschweißte Offshore-Mooringskette | Kettenglieder mit und ohne Steg für Plattformen, FPSOs und Bojen

Produktübersicht

Blitzverschweißte Offshore-Mooringsketten werden für permanente oder temporäre Positionierungsmesssysteme von schwimmenden Offshore-Einheiten und Offshore-Ladeeinrichtungen geliefert. Typische Projektanwendungen umfassen FPSO- und FSO-Mooringsysteme, schwimmende Produktionseinheiten, mobile Offshore-Bohreinheiten, Einzelpunkt-Moorings, Offshore-Bojen und andere schwimmende Offshore-Strukturen. Jede Kettenbestellung muss durch Nenndurchmesser, Gliederkonfiguration, Güteklasse, kontinuierliche Länge, Anordnung der Endverbindungen, spezifizierte Prüflasten, Designzweck und Klassifizierungsanforderung definiert werden.

Wir liefern die Kette über qualifizierte Kettenhersteller und koordinieren den technischen und dokumentarischen Umfang; die Seite stellt die Kette nicht als Eigenfertigung dar. Die genehmigte Produktionsroute verwendet normalerweise gewalzten legierten Stahl, Heißformen von Gliedern, Blitzverschweißen und kontrollierte Wärmebehandlung, gefolgt von Maßprüfung, Probelastprüfung, Bruchtest an Proben, mechanischen Prüfungen und zerstörungsfreien Prüfungen gemäß der ausgewählten Klassifizierungsregel und dem genehmigten Herstellungsverfahren. Langzeit-Seewassereinsatz erfordert auch eine projektspezifische Überprüfung von Korrosionszuschlägen, Ermüdung, Verschleiß, Aus-der-Ebene-Biegung, Bodenkontakt, kathodischem Schutz und Inspektionsstrategie.

Schnelle Spezifikationen

• Produktkategorie: Lieferung von Offshore-Positionierungsmessketten → bestimmt für Kettenglieder innerhalb von konstruierten Offshore-Mooringsystemen, nicht für allgemeine Frachtlasten.
• Nenndurchmesser der Kette: 34–200 mm → der endgültig verfügbare Durchmesser hängt von der Güteklasse, dem Gliedertyp, dem genehmigten Werkbereich, der Kapazität der Prüfmaschine und den Projektklassifizierungsanforderungen ab.
• Gliederkonfiguration: Kettenglieder mit oder ohne Steg, übliche Glieder → Endglieder, vergrößerte Endglieder, Verbindungsglieder, Schäkel und spezielle Schnittstellen werden gemäß genehmigten Zeichnungen geliefert, wenn enthalten.
• Güteklassenbereich: R3 / R3S / R4 / R4S / R5 als etablierte Referenzgüteklassen → R6 und die gelieferte Bezeichnung „RQ3“ erfordern eine Bestätigung gemäß der ausgewählten Klassifizierungsregel und der Werkszulassung.
• Herstellungsroute: Gewalzter Stahl, Heißformen, Blitzverschweißen und kontrollierte Wärmebehandlung → Schweiß- und Wärmebehandlungsaufzeichnungen sind Teil des genehmigten Herstellungsverfahrens.
• Prüfumfang: Probelastprüfung, Bruchlastprüfung an Proben, Zug- und Kerbschlagbiegeversuche, Maßprüfung, Sichtprüfung und ZfP → die genaue Frequenz und Überwachung folgen der ausgewählten Klassifizierungsregel.
• Oberflächenzustand: Kugelstrahlen oder Sandstrahlen, mit schwarzer Farbe oder spezifizierter Oberfläche nach Abnahme → Beschichtung ist kein Ersatz für Korrosionszuschläge, kathodischen Schutz oder Integritätsmanagement.
• Zertifizierung: Klassifizierungszertifizierung kann über den genehmigten Hersteller arrangiert werden → Umfang des Zertifikats, Anwesenheit bei der Inspektion, Rückverfolgbarkeit und Dokumentation müssen vor der Bestellung vereinbart werden.

Haupttechnische Parameter

Materialeigenschaft

Leitfaden zur Auswahl und Anfrage von Mooringsketten

Schritt 1: Definieren Sie die Offshore-Anwendung: FPSO, FSO, schwimmende Produktionseinheit, Bohreinheit, Boje, Einzelpunkt-Moorings, temporäre Ausbreitung oder andere schwimmende Struktur; geben Sie die Auslegungslebensdauer, die Wassertiefe und den Standort des Kettenglieds an.

Schritt 2: Bestätigen Sie den Nenndurchmesser, die Konfiguration mit oder ohne Steg, die Kettenklasse, die erforderliche kontinuierliche Länge, die Anzahl der Kettenlängen und die Anordnung der Endglieder / Zubehörteile.

Schritt 3: Stellen Sie die Projektentwurfsgrundlage oder die spezifizierten Prüf- und Bruchlasten bereit. Die Bruchlast ist ein Wert für die Abnahme der Fertigung und darf nicht als Betriebslast (SWL) verwendet werden.

Schritt 4: Bestätigen Sie den Korrosionszuschlag, die Beschichtungsanforderung, die Schnittstelle zum kathodischen Schutz, den Bodenkontakt, die Verschleißzonen, die Bewertung von Ermüdung oder Aus-der-Ebene-Biegung und die Inspektionsphilosophie im Betrieb.

Schritt 5: Bestätigen Sie die Klassifizierungsgesellschaft, die geltende Regelwerksausgabe, die Anforderung an den genehmigten Hersteller, die Überwachung der Inspektion, den Umfang der ZfP, die Kennzeichnung, die Rückverfolgbarkeit und das Dokumentationspaket.

Schritt 6: Geben Sie die Menge, das Lieferziel, die erforderliche Lieferzeit, die Verpackungs- / Handhabungsanforderungen, das Kettenlayout, die Schnittstellenzeichnungen und eine eventuell genehmigte Lieferantenliste oder Projektspezifikation an.

Kettenkonfiguration

Gewalzter legierter Stahl | Heißgeformte Glieder | Blitzverschweißter Gliederschluss | Geometrie mit oder ohne Steg | Kontrollierte Wärmebehandlung | Endglieder / vergrößerte Endglieder / Verbindungszubehör gemäß genehmigter Zeichnung | Rückverfolgbare kontinuierliche Kettenlängen

Vorteile bei Herstellung, Prüfung und Lieferung

• Die Lieferung wird über qualifizierte Kettenfabriken koordiniert, wodurch das Angebot an den genehmigten Durchmesser, die Güteklasse, die Wärmebehandlungsroute, die Prüfkapazität und den Klassifizierungsumfang angepasst werden kann.
• Das Blitzverschweißen schließt das Kettenglied selbst; die Befestigung des Stegs, falls verwendet, ist ein separates Detail und muss der genehmigten güteklassenspezifischen Konstruktion und den Schweißbeschränkungen folgen.
• Die Erwärmung des Stabs, die Blitzschweißparameter, die Wärmebehandlung, die Maßprüfungen und die Testergebnisse sollten zur kontinuierlichen Kettenlänge und zum Zertifikatspaket rückverfolgbar sein.
• Die gesamte Kettenlänge wird gemäß der geltenden Anforderung unter Probelast gesetzt, während Bruchtests an repräsentativen Proben mit der vorgeschriebenen Stichprobennahmehäufigkeit durchgeführt werden.
• Die Sichtprüfung und ZfP konzentrieren sich auf die Gliederoberflächen und den Blitzschweißbereich. MT, UT oder andere genehmigte Methoden, Abnahmekriterien und die Überwachung der Inspektion werden durch die ausgewählte Klassifizierungsregel definiert.
• Eine höhere Materialgüteklasse ist kein automatischer Ersatz für eine niedrigere Klasse. Die Genehmigung des Herstellers, die Materialspezifikation, das Glieddesign, die Schweißparameter, die Wärmebehandlung und die Tests sind güteklassenspezifisch.
• Für permanente Moorings sollte die Auswahl Ermüdung, Korrosionsverlust, Verschleiß zwischen den Gliedern, Aus-der-Ebene-Biegung, Bodenkontakt und Integritätsmanagementplanung berücksichtigen und nicht nur die Zugfestigkeitsklasse.
• Die Formulierung des Zertifikats und die Dokumentation werden vor der Produktion vereinbart, was das Risiko von Abweichungen zwischen der Bestellung, dem genehmigten Umfang des Herstellers, dem Inspektionsplan der Klasse und dem endgültigen Kettenzertifikat reduziert.

Benutzerdefinierte Attribute

• Lieferrolle: Händler und Projektlieferant für Offshore-Mooringsketten → Kettenherstellung, Wärmebehandlung, Prüfung und Klasseninspektion werden von der genehmigten Kettenfabrik durchgeführt.
• Referenzstandardbasis: ISO 20438 und klassenspezifische Anforderungen an Offshore-Mooringsketten → die endgültige Vertragsausgabe und die Klasseninterpretation sind maßgebend.
• Durchmesserbereich: 34–200 mm → der tatsächlich genehmigte Bereich hängt von der Güteklasse, dem Gliedertyp, der Werkszulassung und der Prüfkapazität ab.
• Gliedertyp: Mit Steg / ohne Steg, übliche Glieder → Endglieder und Zubehörteile des Projekts erfordern genehmigte Schnittstellenzeichnungen.
• Güteklasse: R3 / R3S / R4 / R4S / R5 → R6 und die gelieferte Bezeichnung RQ3 bleiben der Bestätigung unterworfen.
• Herstellungsroute: Heißformen + Blitzverschweißen + Wärmebehandlung → Prozessaufzeichnungen sollten bei Bedarf in das Inspektionsdossier aufgenommen werden.
• Prüfgrundlage: Probelast + Bruchlastprüfung an Proben + mechanische Prüfungen + ZfP → Werte und Frequenz folgen der ausgewählten Klassifizierungsregel und der genehmigten Spezifikation.
• Oberflächenbeschaffenheit: Gestrahlt und schwarz lackiert oder wie spezifiziert → Korrosionszuschlag und kathodischer Schutz bleiben Systemdesignelemente.
• Dokumentation: Kettenzertifikat, Inspektions- und Prüfberichte, ZfP-Berichte, Materialrückverfolgbarkeit, Kennzeichnungen und Herstellungsaufzeichnungen → die endgültige Liste ist in der Bestellung zu vereinbaren.

Funktionsweise

Umweltlasten wirken auf die schwimmende Einheit → Die Spannung der Mooringsleine wird durch jedes Kettenglied übertragen → Die Kettengeometrie und das gesamte Mooringsystem sorgen für Rückstellkraft → Endglieder und Verbinder übertragen die Last auf den Anker oder die Mooringsfundament → Inspektion und Integritätsmanagement überwachen Verschleiß, Korrosion, Verformung und Ermüdung während des gesamten Betriebs

Anwendungen

Permanente Moorings von FPSOs und FSOs | Schwimmende Produktionseinheiten | Mobile Offshore-Bohreinheiten | Einzelpunkt-Mooringsysteme | Offshore-Ladesysteme | Offshore-Bojen | Schwimmende Offshore-Strukturen | Vorgelegte Mooringsysteme | Temporäre Offshore-Mooringsysteme

Zertifizierungen & Dokumentation

Klassifizierungszertifizierung und Inspektionsdokumentation können gemäß Projektanforderung, genehmigtem Umfang des Herstellers, geltender Regelwerksausgabe und Klassifizierungsverfahren arrangiert werden. Die Zertifizierung wird nicht als inbegriffen angenommen, es sei denn, sie ist im Angebot und in der Bestellung angegeben.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung.

Zeichnungen & Fotos

FAQ

F1: Was ist der Hauptunterschied bei der Auswahl zwischen Offshore-Mooringsketten mit und ohne Steg?

A1: Ketten ohne Steg werden üblicherweise für permanente Mooringssysteme mit einer definierten Auslegungslebensdauer und einem Installationsplan in Betracht gezogen. Ketten mit Steg können ausgewählt werden, wenn die Handhabungsstabilität, die Kompatibilität mit Kettenrädern oder die genehmigte Projektanordnung eine Steggeometrie erfordern. Die endgültige Wahl muss vom Mooringsdesigner getroffen und von der ausgewählten Klassifizierungsgesellschaft akzeptiert werden.

F2: Kann die veröffentlichte Bruchlast als Betriebskapazität oder SWL der Kette behandelt werden?

A2: Nein. Die Probelast und die Bruchtestlast sind Werte für Fertigung und Zertifizierung. Die zulässige Auslegungslast wird durch die Analyse des gesamten Mooringssystems, die Grenzzustandskriterien, die Auslegungsfaktoren, die Ermüdungsbewertung, den Korrosionszuschlag, den Kettenzustand und die geltende Projektnorm bestimmt.

F3: Welche Informationen werden für ein klassifizierungszertifiziertes Angebot benötigt?

A3: Bestätigen Sie den Typ der Offshore-Einheit, die Auslegungslebensdauer, den Nenndurchmesser, den Gliedertyp, die Güteklasse, die kontinuierliche Länge, die Anordnung der Endglieder und des Zubehörs, die spezifizierte Probelast-/Bruchlastbasis, die Korrosionsanforderung, die Klassifizierungsgesellschaft und die Regelwerksausgabe, den Umfang der Überwachung und ZfP, die Liste der Dokumente, die Menge, das Ziel und den Lieferplan.
