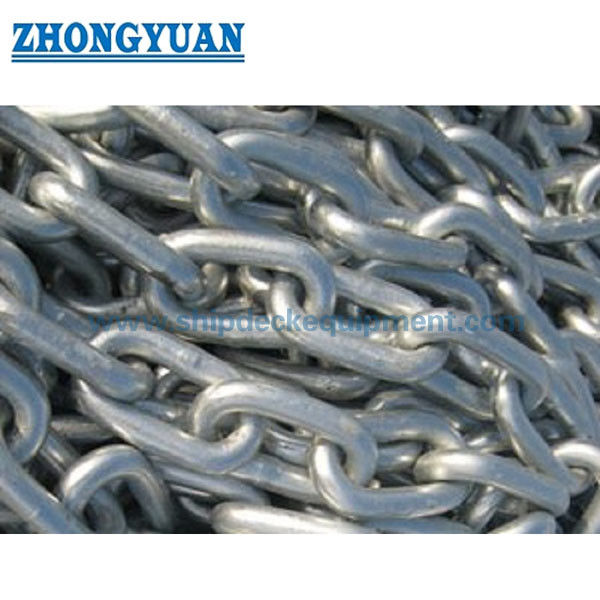

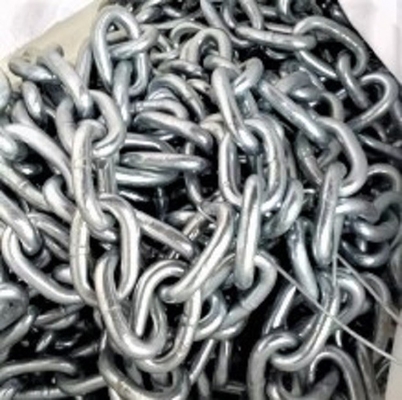

Feuerverzinkte Bolzenlose Ankerkette | Offene Glieder der Güten U1, U2 und U3

Feuerverzinkte Kettenglieder ohne Steg | Offene Glieder, Güteklassen U1, U2 und U3

Produktübersicht

Die feuerverzinkte Kettenglieder ohne Steg, auch offene Ankerkette genannt, wird für Schiffsankeranlagen geliefert, die eine Kurzgliederkette ohne Querstege erfordern. Die Geometrie der offenen Glieder vermeidet das Risiko von losen Stegen und reduziert die Anzahl der Komponenten, während die verzinkte Oberfläche eine zusätzliche Korrosionsschutzschicht für Lagerung, Deckhandling und Einsatz in maritimen Umgebungen bietet.

Diese Seite behandelt die Liefergüten U1, U2 und U3 in Nenndurchmessern von 12,5 mm bis 70 mm. Die Kette wird von spezialisierten Kettenfabriken bezogen und als Handelsprodukt geliefert; der anwendbare Standard, der genehmigte Werksstatus, der Wärmebehandlungszustand, die Prüf- und Bruchlasten, die Verzinkungsspezifikation und der Umfang des Klassenzertifikats müssen für jede Bestellung bestätigt werden. Offshore-Mooringsketten in den Güteklassen R3 / R3S / R4 oder gleichwertig sind ein separater technischer und zertifizierungstechnischer Umfang und sollten nicht aus der U-Güte-Tabelle auf dieser Seite ausgewählt werden.

Schnelle Spezifikationen

• Produkttyp: Kettenglieder ohne Steg / offene Ankerkette -> keine Querstege, wodurch Probleme mit losen Stegen vermieden und die Inspektion der Glieder vereinfacht werden.
• Kettendurchmesser: 12,5 mm bis 70 mm -> deckt den gelieferten Bereich der maritimen Ankerketten ab, der in der technischen Tabelle gezeigt wird.
• Güteklassen: U1, U2 und U3 -> Güteklasse und Wärmebehandlungszustand müssen der genehmigten Schiffs- oder Projektpezifikation entsprechen.
• Länge pro Kettenglied: 25,0 m bis 27,5 m -> genaue Fertiglänge, Toleranz, Verbindungsanordnung und Anzahl der Kettenglieder vor der Angebotserstellung bestätigen.
• Gliedproportionen: L = 6D und B = 3,6D in der gelieferten Tabelle -> nützlich für die Überprüfung von Ankerwinden, Kettenstoppern, Kettenkästen und Verbindungsschnittstellen.
• Konstruktion: Stumpfgeschweißter Walzstahlstab -> Kontrolle des Schweißprozesses, Entfernung von Graten, Maßprüfung und Rückverfolgbarkeit sind wichtige Lieferprüfungen.
• Oberflächenbehandlung: Feuerverzinkt als Fokus dieser Seite -> Standard der Zinkbeschichtung, Beschichtungsmasse / -dicke, Gewindeschutz und Nachbesserungsverfahren sind zu bestätigen.
• Prüfumfang: Materialprüfungen, Prüflast, Bruchlast und spezifizierte ZfP können arrangiert werden -> die endgültige Abnahme und die Ausstellung des Zertifikats hängen vom genehmigten Kauf- und Klassifizierungsinspektionsplan ab.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie den Einsatzzweck: Schiffsankerung, Ersatzkette, spezielle Kurzgliederkonfiguration oder eine separat spezifizierte Offshore-Mooringsanwendung.

Schritt 2: Bestätigen Sie den Nenndurchmesser, die Güteklasse, die erforderliche Prüf- und Bruchlast, den geltenden Standard, die Ausrüstungsnummernbasis und die Genehmigungszeichnung. Nicht nur nach Durchmesser auswählen.

Schritt 3: Bestätigen Sie die vollständige Kettenanordnung: Anzahl und Länge der Kettenglieder, Endglieder / vergrößerte Glieder falls erforderlich, Verbindungsglieder, Ankerschäkel, Wirbel und Kompatibilität mit der Ankerwinde und dem Kettenstopper.

Schritt 4: Bestätigen Sie Material und Oberfläche: U1 / U2 / U3, Wärmebehandlungszustand, Standard für Feuerverzinkung und erforderliche Beschichtungsdicke oder alternative schwarz lackierte / gestrahlte Oberfläche.

Schritt 5: Bestätigen Sie den Inspektions- und Zertifizierungsumfang vor der Angebotserstellung: genehmigte Kettenwerke, Materialrückverfolgbarkeit, Prüf- und Bruchtests, Maßprüfung, UT / MT-Anforderungen, Zeugen der Klassifikationsgesellschaft und Zertifikatsaussteller.

Schritt 6: Geben Sie Menge, Schiffstyp, Einbauposition, Bestimmungsort, erforderliche Lieferzeit, genehmigte Zeichnung oder Fotos der vorhandenen Kette sowie Verpackungs- oder Konservierungsanforderungen an.

Struktur

Stumpfgeschweißtes offenes Glied | Kurzgliedgeometrie ohne Steg | Schweiß- und Gratentfernungszone | Ineinandergreifende Gliedauflageflächen | Verzinkte Außenfläche | Kennzeichnung und Rückverfolgbarkeit | Endverbindung gemäß genehmigter Kettenanordnung

Vorteile bei Kettenlieferung, Prüfung und Qualität

• Die Steglose Geometrie eliminiert den separaten Quersteg, wodurch ein bekanntes Problem mit losen Stegen vermieden und eine einfache Sichtprüfung des Gliedkörpers ermöglicht wird.
• Das Fehlen eines Stegs kann im Vergleich zu einer vergleichbaren Kettengliedanordnung mit Steg Gewicht einsparen; die tatsächliche Stückmasse und Systemtauglichkeit müssen der gelieferten Tabelle und dem genehmigten Design folgen.
• Die Form des offenen Glieds kann in einigen Systemen ausgewählte Schäkelanordnungen ohne ein spezielles Endglied aufnehmen, jedoch müssen der Verbindungsdurchmesser, die Auflagefläche, die Artikulation und die Zulassung durch die Klassifikationsgesellschaft vor der Lieferung geprüft werden.
• Stumpfschweißen, Gratentfernung, Gliedformung, Maßkontrolle und Wärmebehandlung, wo zutreffend, sollten gemäß dem genehmigten Verfahren der Kettenwerke durchgeführt werden.
• Prüflast- und Bruchlastprüfungen sind separate Abnahmekriterien. Kein Wert sollte als Arbeitslast (SWL) angegeben werden, und die Kette darf nicht durch Anwendung eines willkürlichen Sicherheitsfaktors auf die Tabelle ausgewählt werden.
• Feuerverzinkung fügt eine opfernde Zinkschicht hinzu, aber Beschichtungsdicke, Haftung, lokale Reparatur, Transportschäden und Kompatibilität mit Kettennuten und beweglichen Schnittstellen bleiben projektspezifisch.
• Als Handelsprodukt sollte das Angebot die tatsächliche Kettenfabrik, den genehmigten Herstellungsumfang, den Zertifizierungsweg, die Kennzeichnung, die Prüfprotokolle, das Zubehör, die Konservierung und die Verpackung angeben, anstatt eine Eigenfertigung zu implizieren.

Benutzerdefinierte Attribute

• Produktkategorie: Maritime Ankerkette -> diese Seite behandelt verzinkte Kettenglieder ohne Steg / offene Glieder anstelle von Kettengliedern mit Steg.
• Nenndurchmesser: 12,5-70 mm -> gegen Schiffsdesign, Handhabungsgeräte und erforderliche Prüflasttabelle prüfen.
• Güteklasse: U1 / U2 / U3 -> die Güteklassenbezeichnung muss an einen identifizierten Standard und eine genehmigte Herstellungsroute gebunden sein.
• Länge pro Kettenglied: 25,0-27,5 m -> genaue Fertiglänge und Toleranz sind im Bestellauftrag anzugeben.
• Konstruktion: Stumpfgeschweißter Walzstahlstab -> Schweißverfahren, Gratentfernung, Formgebung und Maßprüfungen sind Teil der Qualitätskontrolle bei der Lieferung.
• Oberflächenbehandlung: Feuerverzinkt -> Standard der Beschichtung und Mindestzinkgehalt sind zu bestätigen; schwarz lackierte oder andere Oberflächenbehandlungen können separat angeboten werden.
• Prüfung: Prüflast / Bruchlast / Materialprüfungen / spezifizierte ZfP -> Frequenz, Abnahmekriterien, Zeugen und Berichterstattung folgen dem Auftrag und dem Klassifizierungsplan.
• Lieferstatus: Gehandeltes / vertriebenes Produkt -> bezogen von spezialisierten Kettenfabriken; Herstelleridentität und Werkszulassung werden für den Auftrag bestätigt.
• Zertifizierungsanforderung: Verfügbar gemäß Projektumfang -> Klassifizierungszertifizierung ist nicht automatisch und muss vor Produktion und Prüfung vereinbart werden.

Funktionsweise

Anker oder Endverbindung erhält Linienzugspannung -> Ineinandergreifende Glieder ohne Steg übertragen axiale Last entlang der Kette -> Gliedgeometrie ermöglicht Artikulation durch die genehmigte Handhabungsroute -> Last wird auf den Kettenstopper, die Ankerwinde oder die genehmigte Mooringsendverbindung übertragen -> Kette wird nach der Bergung inspiziert, konserviert und gelagert

Anwendungen

Schiffsankerungssysteme | Arbeitsboote und Serviceboote | Ersatz-Ankerketten-Baugruppen | Spezielle Kurzgliederkonfigurationen, die von der ausgewählten Klassifikationsgesellschaft zugelassen sind | Offshore-Mooringsprojekte nur unter einer separaten R-Güte-Spezifikation und Zulassungsgrundlage

Zertifizierungen & Vorteile

Klassifizierungsinspektion und -zertifizierung können gemäß dem geltenden Standard, den genehmigten Kettenwerken, der Materialrückverfolgbarkeit, dem Prüfumfang und den Projektanforderungen arrangiert werden. Die IACS veröffentlicht einheitliche Anforderungen, stellt aber selbst keine Produktzertifikate aus; die ausgewählte Klassifikationsgesellschaft oder der Hersteller stellt das geltende Zertifikat aus.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfbescheinigung.

Zeichnung & Fotos

FAQ

F1: Was ist der Unterschied zwischen einer offenen Kette ohne Steg und einer Kette mit Steg?

A1: Ein Glied ohne Steg hat keinen Querstege, daher gibt es kein Problem mit losen Stegen und der Gliedkörper ist leichter zu inspizieren. Allerdings ist eine Kurzgliederkette ohne Steg kein universeller Ersatz für Schiffsankerketten. Die Schiffsanordnung, der geltende Standard, die Geometrie der Ankerwinde und des Stoppers, die Prüflasten und die Zulassung durch die Klassifikationsgesellschaft müssen bestätigt werden.

F2: Wie sollte der richtige Durchmesser und die richtige Güteklasse ausgewählt werden?

A2: Verwenden Sie die Designbasis des Schiffes oder Projekts, den geltenden Kettenstandard, die erforderlichen Prüf- und Bruchlasten, die Ausrüstungsnummer oder die Mooringsanalyse und die Kompatibilität mit der Ankerwinde, dem Kettenstopper, dem Bugloch, dem Anker und den Verbindungsschäkeln. Die Tabellenwerte sind Prüflasten, nicht Arbeitslasten (SWL).

F3: Sind Verzinkung, ZfP, Prüflastprüfung und Klassenzertifikate automatisch enthalten?

A3: Nein. Das Angebot muss den Verzinkungsstandard und die Beschichtungsanforderung, die ZfP-Methode und -Frequenz, den Umfang der Prüf- und Bruchlastprüfung, die Zeugen, die Herstellerzulassung, die Kennzeichnung und den Zertifikatsaussteller festlegen. Diese Punkte werden gemäß dem bestätigten Auftrag und dem Projektinspektionsplan geliefert.
