Geschmiedete und gegossene Stahlankerkettenzubehörteile für marine Verankerungs- und Offshore-Mooringsysteme
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Material: | Schmieden, Gießen, gewalzte Stangen | Durchmesser: | 12,5 mm bis 162 mm |
|---|---|---|---|
| Beenden: | Schwarz lackiert oder feuerverzinkt | Grad: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| Marinezertifikat: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| Hervorheben: | Bojen-Fessel-Anker-Ketten-Zusätze,Ketten-Zusätze des Anker-ISO9001,CCS-Anker und Anker-Kette |
||
Produkt-Beschreibung
Zubehör für Verankerungsketten aus geschmiedetem und gegossenem Stahl
Produktübersicht
Diese Produktpalette umfasst Ankerkettenzubehör aus Stahl, das zum Anschließen, Beenden, Drehen, Vergrößern oder Anpassen von Kettenbaugruppen in Schiffsverankerungssystemen und Offshore-Lageranlagen verwendet wird.Zu den verfügbaren Artikeln gehören Kenter-Fesseln, Verbindung von Schnürsenkeln, Endschnürsenkeln, Drehbügeln, Drehbügeln, Bojenschnürsenkeln, Drehgruppen, Platten, gemeinsamen Verbindungen, vergrößerten Verbindungen, Endverbindungen und projektbezogenen Verbindungskomponenten.
Die Zubehörteile werden durch qualifizierte Ankerkettenhersteller geliefert und nicht als selbst hergestellte Produkte angeboten.Kettengrad, Geometrie der Koppelungsverbindungen, Anforderungen an die Belastungssicherheit und die Bruchlast, Anordnung der Nadeln, Materialweg, Wärmebehandlung, Inspektionsumfang und Klassifizierungsdokumentation.Die Verfügbarkeit von Vorräten kann für dringende Anfragen nach Reparatur oder Ersatz von Schiffen hilfreich sein., müssen jedoch vor dem Angebot die tatsächliche Ware, die Qualität, die Abmessungen, die Kennzeichen und die Zertifizierungscharge bestätigt werden.

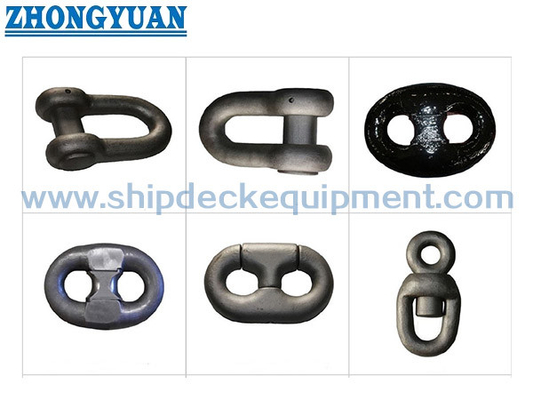

Verfügbare Zubehörarten

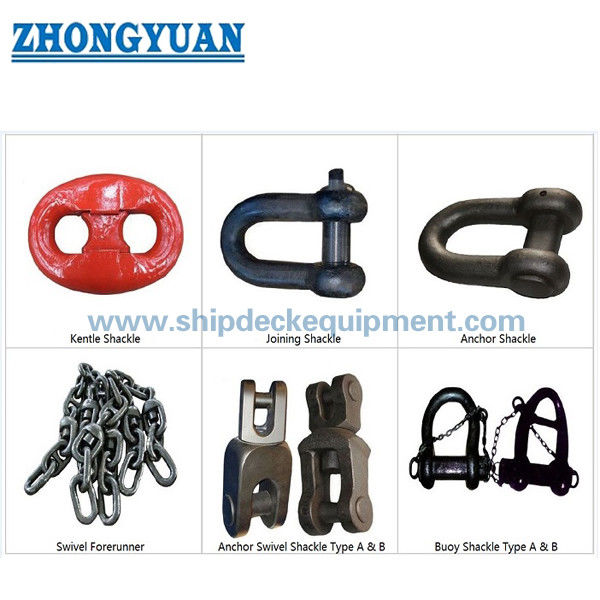

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link
Schnelle Angaben
- Produktkategorie: Ankerkette und Ankerkettenzubehör → zur Vervollständigung oder zum Ersetzen von Kettenbaugruppen verwendet, nicht als allgemeine Hebemaschinen.
- Nenndurchmesserbereich: 12,5162 mm als Lieferbereich → endgültige Verfügbarkeit hängt von Zubehörtyp, -qualität, Herstellerzulassung und Lagerstand ab.
- Materialwege: geschmiedeter Stahl, gegossener Stahl oder Walzstabkonstruktion → das zulässige Verfahren hängt von der Auslegung des Zubehörs und der anwendbaren Klassensatzregel ab.
- Schiffsankerkettengruppen: U2 / U3 in den angegebenen Informationen → die genaue Klassenbezeichnung und der Zertifikatsumfang müssen für jeden Artikel bestätigt werden.
- Offshore-Verankerungsklassen: R3 / R3S / R4 angegeben als verfügbar → Offshore-Klassen erfordern eine separate zugelassene Herstellung, Wärmebehandlung, Prüfung und Rückverfolgbarkeit.
- Oberflächenschutz: Schwarz lackiert oder heiß verzinkt → bei der Beschichtung sollte der Kettenbetrieb, die Dimensionsausstattung, die Inspektionsfolge und die Projektspezifikation berücksichtigt werden.
- Detaillierter Bereich der Boje und der Schnalle: Nennkettendurchmesser 3890 mm → die mitgelieferte Referenztabelle enthält Prüflastklassen M2/M3 und Gewichte des Typs A/B.
- Lieferung und Dokumentation: Bestands- oder Projektbestellung → Hersteller, Material, Prüfung, NDE und Klassendokumentation sind nur nach bestätigtem Auftragsumfang verfügbar.
Haupttechnische Parameter
|
Normale Kette Durchmesser (mm) |
d | L | L1 | B | B2 | D |
Klasse M2 Prüflast KN (T) |
Klasse M3 Prüflast KN (T) |
Typ-A Gewicht (kg) |
TYPE B Gewicht (in kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6 ((59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4 ((65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7 ((100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167 ((119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275 ((130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7 ((100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481 ((151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814 ((185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942 ((198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471 ((150) | 2059 ((210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559 ((159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657 ((169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746 ((178) | 2452 ((250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991 ((203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158 ((322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609 ((368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
Auswahl- und Anfrageführer
Schritt 1: Identifizieren Sie das genaue Zubehör: Kenterkette, Endkette, Schwenk, Schwenkgruppe, Bojenkette, vergrößertes Glied oder andere Verbindungselemente.
Schritt 2: Bestätigen Sie den Nenndurchmesser der Kette, die Konstruktion der Kette, die Qualität, die anwendbare Norm oder Klassenregel sowie die übereinstimmenden Abmessungen der benachbarten Kettenschaltflächen.
Schritt 3: Geben Sie die erforderliche Prüflast, Bruchlast oder zertifizierte Prüfgrundlage an. Ersetzen Sie SWL, Prüflast oder MBL nicht durch einander.
Schritt 4: Bestätigen Sie die Konstruktion aus geschmiedetem, gegossenem oder gerolltem Stahl, den Zustand der Wärmebehandlung, die Anordnung von Stiften und Schlössern sowie etwaige Einschränkungen bei der Schweißreparatur.
Schritt 5: Bestätigen Sie Oberflächenveredelung, Markierung, NDE, Dimensionsbericht, Materialverfolgbarkeit, Herstellerzertifikat und Klassenbeweis vor dem Angebot.
Schritt 6: Mengen, erforderliche Lieferzeit, Bestimmungsort, Notwendigkeit des Bestandswechsels, Schiff oder Offshore-Einheitstyp sowie Zeichnung oder klare Fotos des vorhandenen Teils.
Struktur
Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish
Vorteile von Material, Herstellung und Inspektion
- Die Geometrie des Zubehörs wird an die Verbindungskette angepasst, da der Nenndurchmesser allein nicht die Passform zwischen einer Schlinge, einem Dreh, einem Endverbindung, einem vergrößerten Verbund und einem angrenzenden Kettenkabel bestätigt.
- Schmiedezubehör stellt einen Schmiedelastweg bereit, wenn die zugelassene Konstruktion und der zugelassene Materialweg das Schmieden vorsehen.Alternativen zu gegossenen oder gewalzten Stäben werden nur geliefert, wenn dies durch die jeweilige Konstruktion und Genehmigung zulässig ist..
- Die Wärmebehandlung erfolgt nach Qualität und Herstellungsart und wird vor den spezifizierten Prüf-, Bruch-, mechanischen und Prüfstufen abgeschlossen.
- Bei klassifizierten Lieferungen sollten die Materialkennzeichnung, die Wärmemarkierung, die Qualitätskennzeichnung und die Prüfunterlagen vom zugelassenen Material bis zum fertigen Zubehör zurückverfolgbar bleiben.
- Offshore-Zubehör für R3/R3S/R4 wird als ein separater Genehmigungs- und Qualifikationsbereich von herkömmlichen Ankerkettenzubehör für Schiffe der Klasse U2/U3 behandelt.
- Bei der Dimensionskontrollen sollten der Stiftdurchmesser, die Kettenabschnitte, die Lagerflächen, die Sperrräume und die für die Verbindung mit der vorhandenen Kettenanlage erforderlichen Abmessungen berücksichtigt werden.
- Ausgewählte Lagerbestände können die Reparaturzeit unter Beachtung der physischen Inspektion, der Dimensionsbestätigung, der Qualitätsprüfung und der Verfügbarkeit von Zertifikaten verkürzen.
Benutzerdefinierte Attribute
- Lieferstatus: Lieferprodukt → über qualifizierte Ankerkettenhersteller geliefert; der zugelassene Hersteller wird mit dem Angebot bestätigt.
- Produktpalette: Standard- und Spezialkettenzubehör → die Auswahl umfasst Anschlüsse, Abschlüsse, Drehungen, Vergrößerung und Bojen- oder Verankerungsschnittstellen.
- Nenndurchmesser: 12,5 ∼ 162 mm → der zugelassene Größenbereich variiert je nach Zubehörtyp, -qualität und Hersteller.
- Marine-Klasse: U2/U3 → nur verwenden, wenn die angegebene Schiffsankerketteklasse und -bescheinigung bestätigt sind.
- Offshore-Klasse: R3/R3S/R4 → erfordert Genehmigung der Offshore-Lagerkette, kontrolliertes Material, Wärmebehandlung, Prüfung und Rückverfolgbarkeit.
- Materialweg: geschmiedet/gegossen/gewalztes Stahl → Endweg folgt dem Zubehördesign, den Klassenanforderungen und dem genehmigten Herstellungsprozess.
- Oberflächenveredelung: Schwarz lackiert/heiß verzinkt → Endveredelung folgt dem Serviceumfeld und der Projektvorgabe.
- Umfang der Bescheinigung: Gemäß der Auftragsanforderung → Klassenbescheinigung werden Materialunterlagen, Prüfungen, NDE und Kennzeichnung nicht als Standard-Einträge angenommen.
Wie es funktioniert
Erforderliche Kettenverbindung ist ermittelt → Zubehörtyp, Nenndurchmesser, Qualität und Paarungsgeometrie sind übereinstimmendoder Verbindungsknoten in das Kettensystem eingebaut → Zuglast über den zugelassenen Lastweg übertragen → Kennzeichnung, Inspektion, Prüfung und Dokumentation gemäß dem Auftragsumfang abgeschlossen werden
Anwendungen
Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares
Zertifizierungen und Vorteile
Zertifikate und Überprüfungszeugnisse können nach dem ausgewählten Zubehör, der Qualität, dem zugelassenen Hersteller, der Rückverfolgbarkeit des Materials, dem Testumfang und den Anforderungen der Klassifizierungsgesellschaft angepasst werden.Verfügbarkeit unterliegt der Projektüberprüfung und sollte vor der Bestellung bestätigt werden.
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

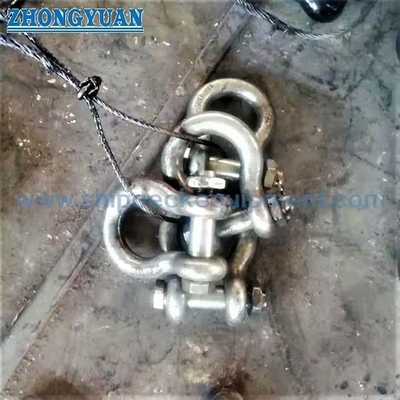

Zeichnung und Fotos
Häufig gestellte Fragen
F1: Ist der Nenndurchmesser der Kette ausreichend, um ein Ankerkettenzubehör zu bestellen?
A1: Nein. Es müssen auch der Zubehörtyp, die Kettengruppe, die Abmessungen der angrenzenden Verbindungen, die Anordnung der Nadeln, die Belastungsbasis, die die Belastungssicherheit gewährleistet, die Standard- oder genehmigte Zeichnung und die Zertifizierungsanforderung bestätigt werden.
F2: Kann ein Ankerkettenzubehör für Schiffe der Klasse U2 oder U3 ein Ankerkettenzubehör für Offshore-Lageranlagen der Klasse R3 oder R4 ersetzen?
A2: Nicht automatisch: Herkömmliche Schiffsankerkettengruppen und Offshore-Lagerungsklassen haben unterschiedliche Materialien, Zulassung, Wärmebehandlung, Prüfung, Müdigkeit, Rückverfolgbarkeit,und Dokumentationsanforderungen- Ersatz erfordert Entwurf und Klassenzulassung.
F3: Welche Unterlagen sind für eine ordnungsgemäße Bestellung anzugeben?
A3: Abhängig von der Bestellung, Anforderung des zugelassenen Herstellers und Produktumfang, Materialzertifikat, Wärmebehandlungsprotokoll, Abmessungsbericht, Prüf- und Bruchlastprotokoll, mechanische Prüfungen,NDE-Berichte, Identifikationsliste und Klassenbescheinigung oder Erhebungsbestätigung.
