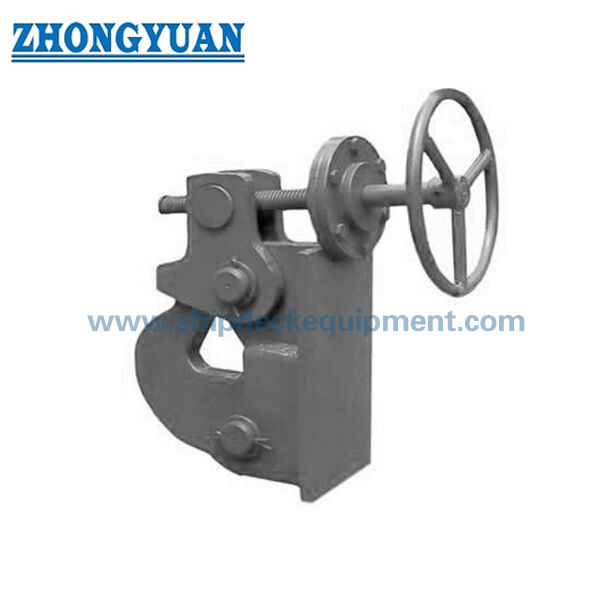

Ankerketten-Löscher mit Schraubenart. Wasserdichtes Kabelschnallen für Schiffsdeck- und Schotteinstallation (CB 289-81)

Schrauben-Ankerkettenlöser | Wasserdichte Kabelklemme für die Schiffsdeck- und Schottinstallation (CB 289-81)

Produktübersicht

Der Schraub-Ankerkettenlöser CB 289-81, auch Kabelklemme oder Ankerseillöser genannt, wird verwendet, um das Endglied einer Ankerkette zu sichern und bei Bedarf ein kontrolliertes Lösen zu ermöglichen. Es kann je nach Schiffsdesign, Installationsraum, Wasserdichtigkeitsanforderungen und Betriebsanordnung auf dem Schiffsdeck, an einem Schott oder an der Grenze des Ankerkettenkastens angeordnet werden.

Diese schraubbetätigte Kabelklemme deckt Kettennenndurchmesserbereiche von 25 mm bis 122 mm ab, basierend auf der mitgelieferten Parametertabelle, und ist für Ankerketten der Güteklasse 2 und 3 angegeben. Für Werften, Reparaturwerften, Schiffseigentümer und technische Einkäufer sind die wichtigsten Bestätigungspunkte Kettengröße, Qualität der Ankerkette, Montageposition, wasserdichter Funktionstest, Betriebsfreigabe, Material, Oberflächenschutz, Zertifikatsumfang und ob die Projektzeichnung CB 289-81 oder eine andere bestätigte Überarbeitung erfordert.

Kurzspezifikationen

• Produkttyp: Ankerkettenlöser / Kabelklemme mit Schraubverschluss → sichert das Endglied der Ankerkette und unterstützt die kontrollierte Freigabe entsprechend dem Schiffsverfahren.
• Technischer Standard: CB 289-81 wie geliefert → Die genaue Standardrevision sollte bestätigt werden, wenn sich das Projektdokument auch auf CB* 289-91 bezieht.
• Nomineller Kettendurchmesserbereich: 25 mm bis 122 mm → deckt mehrere Ankerkettengrößen für kleine Schiffe, Schlepper, Arbeitsschiffe, Binnenschiffe und andere Schiffstypen ab, wenn die Schiffszeichnung übereinstimmt.
• Anwendbare Kettengüte: Ankerketten der Güteklasse 2 und 3 → Kettengüte und Endgliedabmessungen sollten vor der Auswahl überprüft werden.
• Installationsposition: Schiffsdeck, Schott oder Ankerkettenkastengrenze → Montagestruktur, Betriebsfreiraum und wasserdichte Grenze sollten durch Zeichnung bestätigt werden.
• Bedienung: schraubenbetriebene mechanische Anordnung → ausgelegt für praktische Drehbedienung und zuverlässige Freigabe-/Sicherungswirkung bei korrekter Installation und Wartung.
• Wasserdichtheitsanforderung: Wasserdichter Funktionstest ist spezifiziert → Testmethode, Druck, Dauer und Akzeptanzkriterien sollten den Projekt- oder Klassenanforderungen entsprechen.
• Material und Oberfläche: C-Mn-Stahl oder Edelstahl, mit Sa 2,5-Strahlen + Epoxidharzgrundierung, Verzinkung oder kundenspezifischer Oberflächenbehandlung je nach Bestellung erhältlich.

Wichtigste technische Parameter

Hauptseite zur Auswahl der Abmessungen für den Schraub-Ankerkettenlöser CB 289-81. Sofern nicht anders angegeben, sind die Abmessungen in mm angegeben. Die vollständige mitgelieferte Maßtabelle finden Sie im Abschnitt „Technische Referenz“.

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie den Produktnamen und die Normreferenz: Schraubanker-Kettenauslöser/Kabelklemme, CB 289-81 oder die genaue projektspezifische Revision.

Schritt 2: Bestätigen Sie den Nenndurchmesserbereich der Ankerkette, die Kettengüte und die Anordnung der Endglieder/Endglieder gemäß der Spezifikation der Schiffsankerkette.

Schritt 3: Bestätigen Sie die Installationsposition: Deck-, Schott- oder Kettenkastengrenze, einschließlich verfügbarem Platz, Betriebsrichtung, Öffnungsposition und wasserdichter Grenze.

Schritt 4: Bestätigen Sie die Materialanforderung: C-Mn-Stahl, Edelstahl oder eine andere angegebene Stahlsorte, zusammen mit etwaigen Materialzertifikatanforderungen.

Schritt 5: Bestätigen Sie die Oberflächenbehandlung und den Korrosionsschutz: Sa 2,5-Strahlen + Epoxid-Werkstattgrundierung, verzinktes Finish, endgültiges Farbsystem oder kundenspezifische Oberflächenbehandlung.

Schritt 6: Bestätigen Sie vor dem Angebot die Inspektion und den Umfang des Zertifikats: wasserdichter Funktionstest, Herstellerzertifikat, Materialzertifikat, Klasseninspektion oder Zeugeninspektion, falls erforderlich.

Schritt 7: Geben Sie Menge, Schiffstyp, Installationszeichnung oder Referenzfoto, Lieferziel, erforderliche Lieferzeit und etwaige Anforderungen der Klassifikationsgesellschaft an.

Struktur

Schraubkörper | Ankerkettenendglied-Klemmschnittstelle | Manueller/Fernbedienungsanschluss je nach Schiffslayout | Schnittstelle zur Deck- oder Schottmontage | Wasserdichte Dichtungsanordnung | Inspektion und Beschichtung von Oberflächen | Optionale Edelstahlausführung

Design-, Installations- und Qualitätsvorteile

• Die schraubenbetätigte Struktur unterstützt das schrittweise mechanische Sichern und Lösen des Endglieds der Ankerkette, was nützlich ist, wenn eine einfache, robuste und wartungsfreundliche Anordnung erforderlich ist.
• Die Installation kann auf Deck- oder Schottpositionen erfolgen, wenn dies durch die Schiffszeichnung unterstützt wird; Befestigungsdetails, Verstärkung und wasserdichte Begrenzung sollten von der Werft oder dem Konstruktionsbüro überprüft werden.
• Der mitgelieferte Größenbereich von 25 mm bis 122 mm Kettendurchmesser ermöglicht die Auswahl der Kabelklemme für verschiedene Schiffsgrößen, einschließlich kleiner Boote, Schlepper, Arbeitsboote, Serviceschiffe und Binnenschiffe, wenn die Kettenspezifikation übereinstimmt.
• Die Überprüfung der wasserdichten Funktion ist in der mitgelieferten Spezifikation aufgeführt, sodass die Dichtungskonstruktion und die Installationsschnittstelle wichtige Kauf- und Inspektionspunkte sind.
• Mit den Optionen C-Mn-Stahl und Edelstahl kann der Käufer die Korrosionsumgebung, die Wartungserwartungen, das Schiffsanstrichsystem und das Projektbudget anpassen.
• Nach der Fertigung, Oberflächenbehandlung und Endmontage sollten Dreh- und Schraubenkontaktbereiche auf reibungslosen Betrieb überprüft werden, um übermäßigen Bedienaufwand zu vermeiden.
• Die Oberflächenbehandlung kann als Sa 2,5-Strahlung mit Epoxid-Werkstattgrundierung, Verzinkung oder kundenspezifische Beschichtung entsprechend der Beschichtungsspezifikation des Projekts erfolgen.

Benutzerdefinierte Attribute

• Standard: CB 289-81 wie geliefert → Verwenden Sie diese Referenz, wenn die Werft- oder Eignerspezifikation diesen Schraubankerlöser vorschreibt.
• Produktname: Schraubankerkettenlöser / Kabelklemme → wird zum Sichern und Lösen des Ankerkettenendglieds verwendet, nicht für Hebearbeiten.
• Nennkettendurchmesser: 25–122 mm → Auswahl anhand des tatsächlichen Ankerkettendurchmessers und der Projektzeichnung.
• Güteklasse der Ankerkette: Güteklasse 2 / Güteklasse 3 → Die Kettengüte und die Abmessungen der Endglieder sollten vor der Herstellung bestätigt werden.
• Installation: Deck-/Schott-/Kettenkastengrenze → Installationsschnittstelle und wasserdichter Bereich sollten der Zeichnung der Schiffsanordnung folgen.
• Bedienung: schraubenbetätigte mechanische Entriegelung → Die Anordnung des Bediengriffs, der Stange oder der Fernbedienung sollte je nach Schiffsdesign bestätigt werden.
• Wasserdichte Funktion: Prüfung gemäß der bereitgestellten Spezifikation erforderlich → Prüfmethode und Akzeptanzkriterien müssen durch die Projektanforderung bestätigt werden.
• Material: C-Mn-Stahl oder Edelstahl → genaue Qualität und Zertifikatsumfang sollten vor der Bestellung bestätigt werden.
• Oberflächenbehandlung: Sa 2,5-Strahlen + Epoxid-Werkstattgrundierung, verzinkt oder kundenspezifisch → Endbearbeitung richtet sich nach den Korrosionsschutzanforderungen des Projekts.
• Zertifikatsanforderung: je nach Projektanforderung verfügbar → Klassengenehmigung, Zeugeninspektion und Zertifikatsstufe sollten vor dem Angebot bestätigt werden.

Wie es funktioniert

Das Endglied der Ankerkette wird durch die Kabelklemme fixiert → Der Schraubmechanismus hält das Glied während des normalen Betriebs gesichert → Der Bediener dreht die Schrauben-/Steueranordnung aus der vorgesehenen Position, wenn eine Freigabe erforderlich ist → Das Endglied wird gemäß dem Schiffsverfahren gelöst → Die wasserdichte Funktion wird gemäß den Projekttestanforderungen überprüft

Anwendungen

Kleine Gefäße | Schlepper | Arbeitsboote | Serviceboote | Patrouillenboote | Regierungsschiffe | Binnenschiffe | Ankerkettenschränke | Endbefestigungspositionen der Deckankerkette | Endbefestigungspositionen der Schottankerkette | Neubau- und Reparaturprojekte

Zertifizierungen und Vorteile

Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit, Anforderungen an die Wasserdichtheitsprüfung und Genehmigungsverfahren der Klassengesellschaft zusammengestellt werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

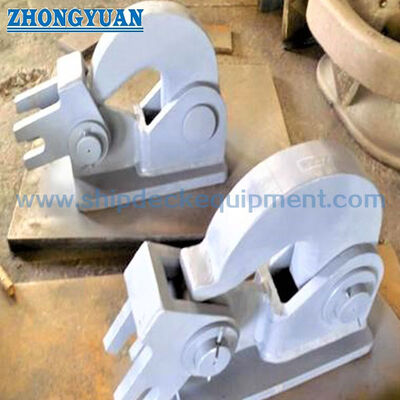

Zeichnungen und Fotos

FAQ

F1: Wie sollte der richtige Schraub-Ankerkettenlöser CB 289-81 ausgewählt werden?

A1: Wählen Sie das Modell anhand des Nenndurchmessers der Ankerkette, der Kettensorte, der Anordnung der Endglieder, der Installationsposition, des Betriebsspielraums und der Schiffszeichnung aus. Die mitgelieferte Tabelle deckt Kettendurchmesser von 25 mm bis 122 mm ab.

F2: Kann diese Kabelklemme sowohl an Deck als auch an der Trennwand installiert werden?

A2: Es kann an Decks- oder Schottpositionen angeordnet werden, wenn das Schiffsdesign die Montageschnittstelle und die wasserdichte Grenze unterstützt. Die Werft oder das Konstruktionsbüro sollten die Bewehrung, den Öffnungsort, die Betriebsrichtung und die Inspektionsanforderungen bestätigen.

F3: Werden bei jeder Bestellung automatisch Klassenzertifikate mitgeliefert?

A3: Nein. Klassenbezogene Zertifikate, Zeugeninspektion, Materialrückverfolgbarkeit und wasserdichte Testdokumentation sollten vor dem Angebot bestätigt und entsprechend den Projektanforderungen und dem Klassengenehmigungsverfahren arrangiert werden.
