DIN 81860 Ankerkettenkabel-Clamps-Releaser.

DIN 81860 Ankerketten-Kabelklemmlöser | Wasserdichte/nicht wasserdichte Endbefestigung

Produktübersicht

Der Ankerketten-Kabelklemmlöser DIN 81860 ist eine Endbefestigungsvorrichtung für Ankerkettenkabel an Bord von Schiffen. Es ist normalerweise am inneren Ende der Ankerkette im Kettenkastensystem angeordnet, wo das Kettenende während des normalen Betriebs gesichert und freigegeben werden muss, wenn das Schiff eine Notentladung der Ankerkette benötigt.

Auf dieser Seite werden wasserdichte und nicht wasserdichte Versorgungsoptionen behandelt. Die wasserdichte Version wird gewählt, wenn eine Abdichtung rund um den Kettenkasten oder die damit verbundene wasserdichte Grenze erforderlich ist, während die nicht wasserdichte Version verwendet wird, wenn die Installationszeichnung keine Abdichtungsfunktion erfordert. Die endgültige Standardausgabe, die Kettenqualität, die Materialqualität, die Installationsschnittstelle, die Freigabeanordnung und die Anforderungen an die Wasserdichtigkeitsprüfung sollten vor der Produktion bestätigt werden.

Kurzspezifikationen

• Produkttyp: Ankerketten-Kabelklemme / Ankerkettenlöser / Endbefestigung → sichert das innenliegende Kettenende und ermöglicht eine Notentriegelung je nach Schiffsanordnung.
• Normreferenz: DIN 81860-1999, wie vom Projekt geliefert → Aktuelle Ausgaben der DIN 81860-1 / DIN 81860-2 können überprüft werden, wenn die Werft die neueste Norm benötigt.
• Nennkettendurchmesser: 36 mm bis 152 mm in der mitgelieferten Tabelle → passend für eine Vielzahl von Schiffsankerkettengrößen.
• Güteklasse der Ankerkette: Gilt für Ankerketten der Güteklasse 2 und 3 → Der endgültige Kettenklasse- und Klassengenehmigungsbereich sollte durch die Projektspezifikation bestätigt werden.
• Wasserdichte Option: wasserdichte oder nicht wasserdichte Version → wasserdichter Funktionstest, Druck, Dauer und Zeugenanforderung müssen vor der Bestellung bestätigt werden.
• Materialoptionen: C-Mn-Stahl, Stahlguss oder Edelstahl → genaue Materialqualität, Wärmebehandlung und Rückverfolgbarkeit sollten den Projektanforderungen entsprechen.
• Oberflächenbehandlung: Sa 2,5-Strahlen + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, Edelstahl poliert oder kundenspezifische Beschichtung → Endbearbeitung sollte mit dem Beschichtungsplan für das Schiff übereinstimmen.
• Geltungsbereich des Zertifikats: Herstellerzertifikat, Materialzertifikat, Klasseninspektion und wasserdichtes Prüfprotokoll je nach Bestellanforderung verfügbar.

Wichtigste technische Parameter

Auswahl- und Anfrageleitfaden

• Schritt 1: Bestätigen Sie die Normausgabe DIN 81860, den Produktnamen und ob das Projekt eine wasserdichte oder nicht wasserdichte Konstruktion erfordert.
• Schritt 2: Bestätigen Sie den Nennkettendurchmesser, die Kettensorte, die Anordnung der Endglieder und ob das Produkt neu gebaut, repariert oder ersetzt werden soll.
• Schritt 3: Bestätigen Sie die Einbauposition, die Schnittstelle zwischen Kettenkasten und Trennwand, den verfügbaren Betriebsraum, die Entriegelungsrichtung und die umgebende Verstärkung anhand einer Zeichnung.
• Schritt 4: Bestätigen Sie die Materialanforderung: C-Mn-Stahl, Stahlguss, Edelstahl oder spezielles Projektmaterial mit Rückverfolgbarkeit per Zertifikat.
• Schritt 5: Bestätigen Sie die Oberflächenbehandlung und den Inspektionsumfang: Werkstattgrundierung, verzinkte Oberfläche, Polieren des Edelstahls, Klasseninspektion und wasserdichter Funktionstest, falls erforderlich.
• Schritt 6: Geben Sie Menge, Lieferziel, erforderliche Lieferzeit, Schiffstyp, Anforderungen der Klassifikationsgesellschaft, GA-Zeichnung und Referenzfotos an, falls verfügbar.

Struktur

Kabelklemmkörper | Schnittstelle zur Kettenendbefestigung | Freigabe-/Rutschanordnung | Bedien- oder Freigabezugriff | Möglichkeit der wasserdichten Abdichtung | Nicht wasserdichte Option | Kettenkasten-/Schott-Installationsschnittstelle | Oberflächenschutz

Sicherheits- und technische Vorteile von Kettenschränken

• Der Maßbereich der DIN 81860 hilft dabei, die Endbefestigungsvorrichtung an den angegebenen Ankerkettendurchmesser anzupassen und so Unklarheiten beim Austausch oder bei der Angebotserstellung zu reduzieren.
• Wasserdichte und nicht wasserdichte Versionen können in der Anfragephase getrennt werden, wodurch die Verwendung eines nicht abdichtenden Produkts vermieden wird, wenn die Behälteranordnung eine wasserdichte Integrität erfordert.
• Das Gerät unterstützt die Logik zum Lösen der Notkette: Das Ende der Ankerkette ist normalerweise gesichert, und die Endverbindung kann gelöst werden, wenn die Schiffsanordnung unter gefährlichen Bedingungen den Verlust des Ankers erfordert.
• Bei wasserdichten Projekten sollten Dichtungsstruktur, Dichtungs- oder O-Ring-Details, Prüfdruck, Prüfdauer und Klassenzeugenumfang bestätigt werden, anstatt von einer universellen Prüfbedingung auszugehen.
• Die Materialauswahl kann für C-Mn-Stahl-, Gussstahl- oder Edelstahlprojekte angepasst werden, die genaue Sorte, das Schweiß-/Gießverfahren und die Rückverfolgbarkeit des Zertifikats sollten jedoch vor der Produktion definiert werden.
• Eine Oberflächenvorbereitung wie Sa 2,5-Strahlen und Epoxid-Werkstattgrundierung trägt dazu bei, einen kontrollierten Grundzustand für die endgültige Behälterbeschichtung zu schaffen, während verzinktes oder poliertes Edelstahlfinish bei Bedarf besprochen werden kann.
• Bei Austauschprojekten sollten vor der Bestätigung der Austauschbarkeit die vorhandene Kettenschlossschnittstelle, die Lochposition, die Endverbindung und der verfügbare Betriebsspielraum überprüft werden.

Benutzerdefinierte Attribute

• Norm: DIN 81860-1999 → verwenden, wenn die Werft- oder Eignerspezifikation diese deutsche Standard-Ankerkettenendbefestigung erfordert.
• Aktuelle Normprüfung: DIN 81860-1 / DIN 81860-2:2022 → bestätigen Sie, ob für das Projekt noch die Ausgabe 1999 oder die neueste DIN-Ausgabe erforderlich ist.
• Ausführung: wasserdicht / nicht wasserdicht → je nach Kettenkastengrenze, Dichtungsanforderung und Einbauzeichnung auswählen.
• Nennkettendurchmesser: 36–152 mm → Auswahl streng nach Ankerkettengröße und Endgliederanordnung.
• Güteklasse der Ankerkette: Güteklasse 2 / Güteklasse 3 wie geliefert → Endklasse, Klassenregelbasis und Abnahmevoraussetzungen sollten bestätigt werden.
• Material: C-Mn-Stahl / Stahlguss / Edelstahl → genaue Qualität und Zertifikatsumfang müssen vor der Bestellung bestätigt werden.
• Wasserdichter Funktionstest: Je nach Projektanforderung verfügbar → Druck, Dauer, Inspektionsmethode und Zeugenanforderung müssen bestätigt werden.
• Oberflächenbehandlung: Sa 2,5-Strahlen + Epoxid-Werkstattgrundierung / verzinkt / kundenspezifisch → Der endgültige Oberflächenzustand sollte den Spezifikationen der Schiffsbeschichtung entsprechen.
• Zertifikatsanforderung: Auf Anfrage erhältlich → Klassenzertifikat, Herstellerzertifikat, Materialzertifikat und Prüfprotokoll werden entsprechend dem bestätigten Auftragsumfang angeordnet.

Wie es funktioniert

Das Ende der Ankerkette ist mit dem Klemmauslöser verbunden → Das Kettenende bleibt während des normalen Betriebs gesichert → Der Bediener aktiviert die Freigabeanordnung, wenn eine Notentleerung erforderlich ist → Das Kettenende wird vom Befestigungspunkt gelöst → Anker und Kette können gemäß dem Notfallverfahren des Schiffes auslaufen

Anwendungen

Ankerkettenkasten | Endbefestigung der Ankerkette | Notfall-Ankerkettenlösesystem | Anordnung zur Schiffsverankerung | Handelsschiffe | Neubauprojekte | Reparatur- und Ersatzprojekte | Wasserdichte oder nicht wasserdichte Kettenschließfachinstallationen

Zertifizierungen und Vorteile

Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit, Anforderungen an die Wasserdichtheitsprüfung und Genehmigungsverfahren der Klassengesellschaft zusammengestellt werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

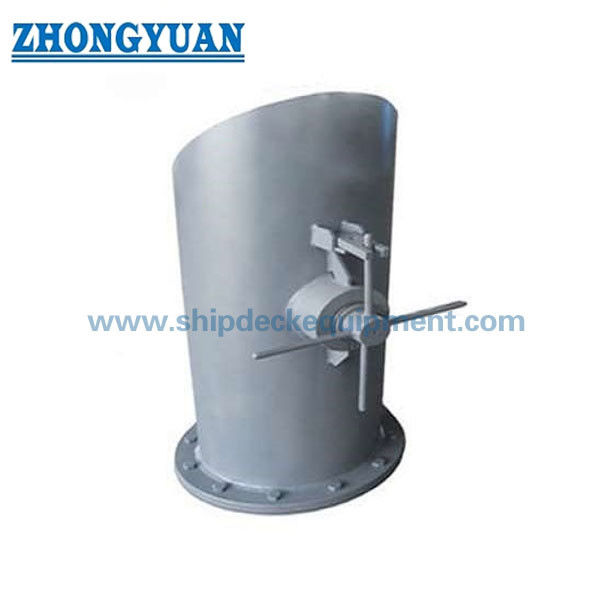

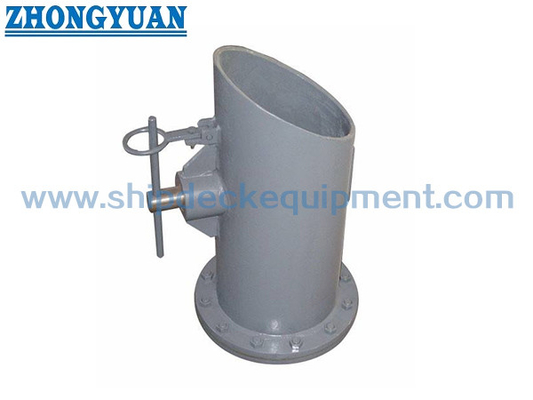

Zeichnungen und Fotos

FAQ

F1: Was ist der Unterschied zwischen der wasserdichten und der nicht wasserdichten Version?

A1: Die wasserdichte Version wird verwendet, wenn die Installation eine Abdichtung rund um den Kettenkasten oder die entsprechende wasserdichte Grenze erfordert. Die nicht wasserdichte Variante kommt dort zum Einsatz, wo keine Dichtfunktion erforderlich ist. Für wasserdichte Projekte müssen Prüfdruck, Prüfdauer, Dichtungsdetails und Klassenzeugenanforderungen bestätigt werden.

F2: Ist dieses Produkt dasselbe wie ein Deckkettenstopper?

A2: Nein. Ein Ankerketten-Kabelklemmlöser nach DIN 81860 ist eine Endbefestigungs-/Lösevorrichtung für das innere Ende der Ankerkette. Normalerweise ist an Deck ein Kettenstopper angebracht, der die Kette während des Ankervorgangs hält und führt. Die beiden Produkte sollten in Zeichnungen oder Angeboten nicht vermischt werden.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bitte bestätigen Sie die Standardversion, die wasserdichte oder nicht wasserdichte Version, den Kettendurchmesser, die Kettensorte, das Material, die Oberflächenbehandlung, die Menge, die Zertifikatsanforderung, die Anforderung an die Wasserdichtigkeitsprüfung, die Installationszeichnung, den Lieferort und die erforderliche Lieferzeit.
