Offener Typ Marine Mooring Guide Roller. NS 2585 Gussstahl Einzelrolle Fairlead

Offene Marine-Anlegerolle | NS 2585 Stahlguss-Einzelrollenführung

Produktübersicht

Die offene Führungsrolle NS 2585 für Schiffsliegeplätze ist eine einzelne Rollenführungskomponente, die zur Führung von Festmacherseilen und zur Einstellung der Seilrichtung an Schiffsliegeplätzen verwendet wird. Die Auswahl erfolgt normalerweise nach dem Rollendurchmesser, dem anwendbaren Seiltyp, der Anordnung der Schiffsanlegestelle, dem Seilführungswinkel und der in der Projektzeichnung gezeigten Seilführungshalterung oder Montagestruktur.

Diese Seite konzentriert sich auf das NS 2585-Walzensortiment mit 150 mm bis 450 mm Walzendurchmesser. Die Rolle bietet eine glatte Seilkontaktoberfläche für die in der mitgelieferten Parametertabelle aufgeführten Anwendungen mit synthetischen Faserseilen, Malina-Seilen und Stahldrahtseilen. Der maximal anwendbare Seildurchmesser dient nur als Auswahlreferenz und sollte nicht als Produkt-SWL, MBL, Seilbruchlast oder Testlast behandelt werden.

Kurzspezifikationen

• Produkttyp: Einzel-Festmacherrolle vom offenen Typ → wird als Fairlead-/Krümmrollenkomponente für die Richtungssteuerung des Festmacherseils von Schiffen verwendet.
• Standardreferenz: NS 2585 → wird verwendet, wenn die Schiffszeichnung oder Kaufspezifikation NS 2585-Rollenabmessungen erfordert.
• Rollendurchmesserbereich: 150–450 mm → deckt kleine bis mittlere Führungsrollenanordnungen zum Anlegen von Schiffen in der mitgelieferten Tabelle ab.
• Anwendbare Seiltypen: Kunstfaserseil, Malina-Seil und 1550 N/mm² Stahldrahtseil → Wählen Sie die Rolle nach Seiltyp und maximal anwendbarem Seildurchmesser aus.
• Rollengewichtsbereich: 24,8–310 kg → nützlich für die Handhabungsplanung, Verpackung, Transportschätzung und Installationsvorbereitung.
• Materialoptionen: Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl oder Sphäroguss → Endgüte und Herstellungsform sollten vor dem Angebot bestätigt werden.
• Oberflächenbehandlung: Sa 2,5-Strahlen + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifisches Finish → Das endgültige System sollte den Spezifikationen für die Schiffsbeschichtung entsprechen.
• Lieferumfang: Standardrolle oder kundenspezifische Anordnung → Welle, Ständer, Sockel, Lager-/Buchsendetails und Installationsschnittstelle sollten bei Bedarf durch Zeichnung bestätigt werden.

Wichtigste technische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie die erforderliche Norm und den Produkttyp: NS 2585 offene Einzel-Festmacherrolle.

Schritt 2: Bestätigen Sie den Rollendurchmesser D von 150 bis 450 mm entsprechend der Schiffszeichnung, dem Seiltyp und dem maximal anwendbaren Seildurchmesser.

Schritt 3: Bestätigen Sie die Seilinformationen: Kunstfaserseil, Malina-Seil oder Stahldrahtseil; Bestätigen Sie bei Stahldrahtseilen die Konstruktion, z. B. 6×24 oder 6×37, und die Festigkeitsklasse, falls angegeben.

Schritt 4: Bestätigen Sie den Lieferumfang: nur Rolle, Rolle mit Welle, Rolle mit Ständer/Sockel oder bei Bedarf komplette Seilführungsbaugruppe.

Schritt 5: Bestätigen Sie Material, Oberflächenbehandlung, Zertifikatsumfang, Prüfanforderungen und ob kundenspezifische Abmessungen erforderlich sind.

Schritt 6: Geben Sie Menge, Anwendungsbehältertyp, Installationsposition, Zeichnung oder Referenzfoto, Lieferziel und erforderliche Lieferzeit an.

Struktur

Rollenkörper aus Guss/Stahl | Offene Einzelrollenanordnung | Glatte Seilauflagefläche | Schnittstelle zwischen zentraler Bohrung und Welle | Fairlead-Support-Schnittstelle muss noch bestätigt werden | Werkstattgrundierung, verzinkt, poliert oder mit spezifizierter Oberflächenbehandlung

Walzenoberfläche, Auswahl und technische Vorteile

• Die Einzelrollenanordnung eignet sich dort, wo das Festmacherseil einen definierten Wendepunkt oder eine Seilrichtungsänderung in einer Seilführungsanordnung benötigt.
• Die glatte Seilkontaktfläche trägt im Vergleich zu festen Stahlkanten dazu bei, den scharfen lokalen Abrieb zu reduzieren, insbesondere wenn sich der Seilführungswinkel während des Festmachens ändert.
• Der Rollendurchmesserbereich von 150–450 mm ermöglicht die Auswahl nach Seiltyp und Seildurchmesser, anstatt für alle Seilbedingungen eine übergroße Rolle zu verwenden.
• Separate Tabellen für Kunstfaserseile, Malinaseile und Stahldrahtseile helfen dabei, eine Verwechslung der Auswahl des Seildurchmessers mit der Produkttragfähigkeit zu vermeiden.
• Die mitgelieferten Materialoptionen ermöglichen die Anpassung der Walze an die Korrosions-, Verschleiß- und Klasseninspektionsanforderungen des Projekts. Die endgültige Materialqualität sollte vor der Produktion bestätigt werden.
• Für die Werftpraxis kann eine Oberflächenbehandlung ausgewählt werden, darunter Werkstattgrundierung für die spätere Beschichtung, verzinkte Oberfläche, polierte Edelstahloberfläche oder projektspezifisches Beschichtungssystem.
• Bei Ersatzprojekten sollten vor der Angebotserstellung der vorhandene Rollendurchmesser, die Bohrungs-/Wellenabmessungen, die Stützanordnung und der verfügbare Einbauraum überprüft werden.

Benutzerdefinierte Attribute

• Standard: NS 2585 → verwenden, wenn die Werft, der Eigner oder die Schiffszeichnung die Abmessungen von NS 2585-Fairlead/Schärwalze vorgeben.
• Typ: Offene Einzelrolle → geeignet für Seilführungsanordnungen, bei denen die Seilrichtung durch eine freiliegende Rolle gesteuert wird.
• Rollendurchmesser: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → Auswahl entsprechend Seildurchmesser, Schiffslayout und Projektzeichnung.
• Anwendbares Seil: Kunstfaser-, Malina- und Stahldrahtseil → der maximale Seildurchmesser hängt vom Seiltyp und der Stahldrahtseilkonstruktion ab.
• Material: Weichstahl, C-Mn-Stahl, Edelstahl, Stahlguss oder Sphäroguss → endgültige Materialgüte, Gussanforderung oder Herstellungsmethode müssen bestätigt werden.
• Oberflächenbehandlung: Sa 2,5-Strahlen + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, poliert oder individuell angepasst → Endbearbeitung folgt der Behälterlackierung und den Korrosionsschutzanforderungen.
• Lieferumfang: nur Rolle / Rolle mit Welle / Rolle mit Ständer / komplette Seilführungsbaugruppe → muss vor dem Angebot bestätigt werden.
• Zertifikatsanforderung: je nach Projektanforderung verfügbar → Klasseninspektion, Materialrückverfolgbarkeit und Umfang des Herstellerzertifikats sollten vor der Bestellung bestätigt werden.

Wie es funktioniert

Das Festmacherseil nähert sich dem Führungspunkt → Das Seil berührt die leichtgängig rotierende Rolle → Die Rolle ändert die Führungsrichtung des Seils und reduziert den Gleitabrieb → Die lokale Kraft wird durch die Wellen-/Stützanordnung auf das Seilführungsfundament übertragen → Die endgültige Auswahl wird anhand des Seiltyps, des Steigungswinkels und der Schiffsanlegeanordnung überprüft

Anwendungen

Schiffsanlegestellen | Seilführungsbaugruppen | Schärrollenpositionen | Führungsanordnungen für Deckseile | Schanzkleid-Seilführungsanordnungen | Frachtschiffe | Schlepper | Arbeitsboote | Neubau- und Ersatzprojekte

Zertifizierungen und Vorteile

Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft zusammengestellt werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

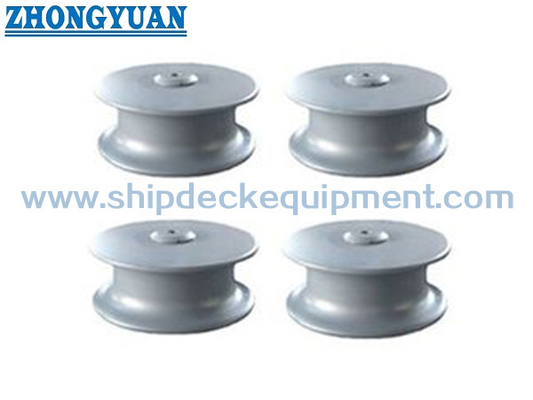

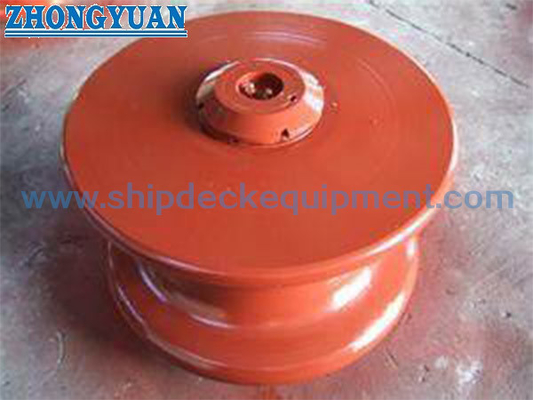

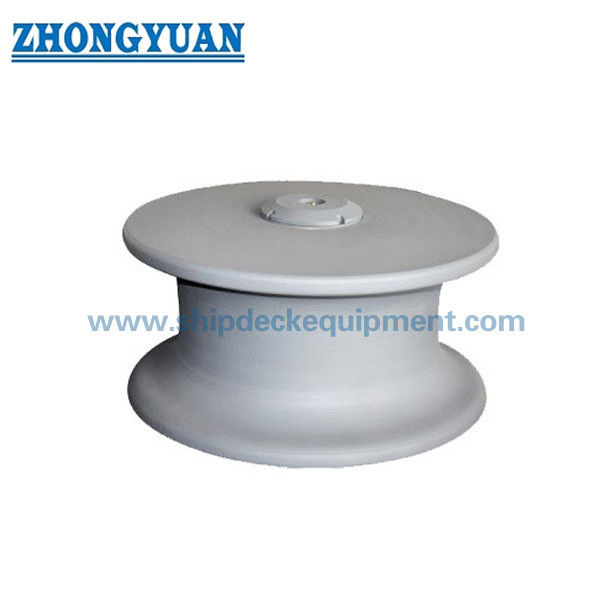

Zeichnungen und Fotos

FAQ

F1: Wie sollte der richtige NS 2585-Rollendurchmesser ausgewählt werden?

A1: Wählen Sie den Rollendurchmesser entsprechend der Schiffszeichnung, dem Seiltyp, dem maximal anwendbaren Seildurchmesser, der Seilführungsrichtung und der verfügbaren Seilführungshalterungsanordnung. Die 150–450-mm-Tabelle dient als Hauptauswahlreferenz für Angebote und Webseitenzeichnungen.

F2: Kann der maximal anwendbare Seildurchmesser als Produkt-SWL oder MBL verwendet werden?

A2: Nein. Die mitgelieferte Tabelle gibt die maximal anwendbaren Seildurchmesser für verschiedene Seiltypen an. Es sollte nicht ohne Projektdesignbasis und Klassengenehmigung direkt in Produkt-SWL, MBL, Bruchlast, Referenzlast oder Testlast umgewandelt werden.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bestätigen Sie NS 2585, Rollendurchmesser, Seiltyp und -durchmesser, Materialqualität, Oberflächenbehandlung, Lieferumfang, Zertifikatsanforderung, Menge, Installationszeichnung oder Referenzfoto, Lieferziel und erforderliche Lieferzeit.
