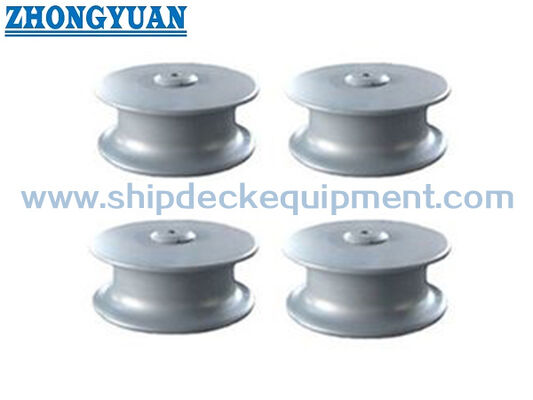

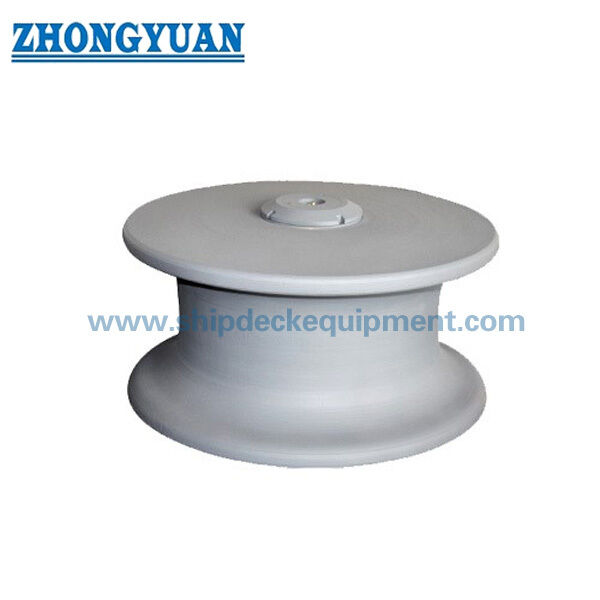

Offener Typ Marine Mooring Guide Roller. NS 2585 Gussstahl Einzelrolle Fairlead

Marine Guide Roller für das Anlegen von Schiffen.

Produktübersicht

Die NS 2585 Marine Guide Roller ist eine einzelne, freiliegende Rolle, die verwendet wird, um eine Liegeleitung zu leiten und ihre Führungsrichtung in einer Seilführungsposition an Bord zu ändern.In den Katalogen der Schiffsausrüstung wird sie häufig als Führerrolle beschrieben.Die Auswahl sollte auf der Grundlage der Rollengröße, der Seilkategorie und -durchmesser, der Seilleitergeometrie, der Wellen-/Stützordnung erfolgen.Einbauraum und Anlegestrategie des Schiffes.

Die öffentlichen NS 2585-Referenztabellen zeigen durchgängig Rollen mit Nenngrößen von 150 bis 450 mm und Referenzmassen von etwa 24,8 bis 310 kg.Die mitgelieferte Seil-Durchmesser-Tabelle umfasst Seil aus synthetischen Fasern, eine alte Kategorie von Seilen aus Naturfasern und Stahldrahtseilkonstruktionen 6×24 und 6×37 bei 1550 N/mm2 Zugfestigkeit.Sie dürfen nicht direkt in SWL-Produkte umgewandelt werden., MBL, Bruchlast, Referenzlast oder Prüflast ohne kontrollierte Standard-/genehmigte Projektlastbasis.

Schnelle Angaben

• Produkttyp: Ein-Rollenschiffführer/Schiffverkrümmungsrolle → bietet einen definierten Seil-Wendepunkt innerhalb einer Schiffsverankerung.

• Standardreferenz: NS 2585 → für den Einsatz, wenn die Fahrwerkszeichnung, die Eigentümerbeschreibung oder die Ersatzanforderung diese Führerwalzenkonfiguration erfordern.

• Rollengrößenbereich: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → sieben Referenzgrößen für die Übereinstimmung von Seilgröße und Montagegeometrie.

• Anwendbare Seilkategorien: Seil aus synthetischen Fasern, Seil aus natürlichen Fasern und Seil aus Stahldraht 6×24 / 6×37 → maximaler Referenzdurchmesser hängt von Seilkategorie und -konstruktion ab.

• Stahldrahtseilbasis: 1550 N/mm2 Zugfestigkeit in der mitgelieferten Referenztabelle → nicht automatisch die gleichen Durchmessergrenzen für andere Drahtseilqualitäten oder -konstruktionen anwenden.

• Referenzmasse: 24,8~310 kg → nützlich für Angebots-, Verpackungs- und Handhabungsprüfung; die endgültige hergestellte/versandbare Masse sollte der genehmigten Produktionszeichnung entsprechen.

• Projektmaterialoptionen: Gusseisen, Gusseisen/Nodularisen,Kohlenstoffstahl- oder Edelstahlvarianten können gemäß der genehmigten Zeichnung in Betracht gezogen werden → Die Bezeichnung NS 2585 allein sollte nicht verwendet werden, um die Materialqualität anzunehmen..

• Oberflächenschutz: Schiffsbeschichtung, Werkzeugprimar, Verzinkung,polierte rostfreie Oberfläche oder eine andere vom Projekt spezifizierte Behandlung → das Endsystem sollte der Beschichtung des Behälters und der Korrosionsschutzspezifikation entsprechen.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie NS 2585 und die erforderliche Rollengröße anhand der Anlegestrategie des Schiffes oder der vorhandenen Ersatzdimensionen.

Schritt 2: Bestätigen Sie Seilkategorie und -durchmesser. Für Stahldrahtseile geben Sie auch Konstruktion wie 6×24 oder 6×37 und Zugfestigkeitsgrad an, wenn angegeben.

Schritt 3: Bestätigen Sie die Projektlastbasis separat: erforderliche SWL/Konstruktionslast, gegebenenfalls Seil MBL, Linienleitwinkel und Lastrichtung.

Schritt 4: Bestätigen Sie die Versorgungs- und Montageoberfläche: nur Rollen- oder vollständige Führer-Rollensammlung, Wellen-/Stiftdetails, Bohr-, Busch- oder Lageranordnung, Stütz-/Ständergeometrie,verfügbare Wartungsfreiheit und Deck- / Bollwerkstruktur.

Schritt 5: Bestätigen Sie die Materialqualität, die Herstellungsform, die Schmiereinrichtung, die Korrosionsumgebung, die Oberflächenvorbereitung, das Beschichtungssystem und die Prüfung/Zertifizierungsanforderung.

Schritt 6: Mengen, Behältertyp, Anlageort, Anforderungen der Klassifizierungsgesellschaft, Zeichnung oder Referenzfoto, Lieferort und erforderliche Lieferzeit.

Struktur

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

Oberfläche, Auswahl und technische Vorteile der Walzen

• Ein-Roller-Wendepunkt → bietet eine definierte Position für die Änderung der Anlegeleitung ohne das Seil über eine feste scharfe Stahlkante zu zwingen.

• Eine glatte Seilkontaktfläche → Bearbeitung / Veredelung des Kontaktbereichs ist wichtig, um den lokalen Abrieb zu begrenzen und Oberflächenunregelmäßigkeiten zu vermeiden, die das Seil beschädigen könnten.

• Sieben Größen-Referenzreihe → 150×450 mm-Rollengrößen ermöglichen es, den Seilführer an verschiedene Seildurchmesser und Montagegeometrien anzupassen, anstatt für alle Anordnungen eine Größe zu verwenden.

• Seilkategorie-spezifische Auswahl → Die Referenzen für Kunstfaser, Naturfaser und Stahldrahtseil werden getrennt gehalten, so dass der Seildurchmesser nicht mit der Produktlastklasse verwechselt wird.

• Ersatz-Fit-Steuerung → Rollengröße, D1 / H, Bohrungs- / Wellenmaße,Vor der Herstellung sollten die Trägergeometrie und der verfügbare Montageplatz mit der vorhandenen Behälteranordnung verglichen werden..

• Projektspezifische Konstruktionssteuerung → Material, Busch/Lagerdetail,Schmierung und Beschichtung sollten sich an die genehmigte Zeichnung und Beschaffungsbeschreibung orientieren und nicht allein an der Bezeichnung NS 2585 abgeleitet werden..

Benutzerdefinierte Attribute

• Standardreferenz: NS 2585 → Schiffsgleiter-/Werkwellenreferenz für Seilleitungen an Bord.

• Konfiguration: Einzelwalze → eine freiliegende, sich drehende Seilkontaktwalze.

• Rollengröße: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → nach Seilinformationen und Behälterordnung auswählen.

• Anwendbares Seil: Synthetische Faser/natürliche Faser/Stahlseil → Höchstreferenzdurchmesser variiert je nach Seilkategorie und Seilkonstruktion.

• Referenz für Stahldrahtseile: 6×24 und 6×37 bei 1550 N/mm2 → eine andere Konstruktion oder Qualität muss gesondert bestätigt werden.

• Referenzmasse: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → keine Nutzlast.

• SWL/Konstruktionslast: zu bestätigen → öffentliche NS 2585 Kataloge verwenden inkonsistente Lastterminologie, so dass die Projektlastdefinition vor Angebot oder Datenblattveröffentlichung überprüft werden muss.

• Material: Projektspezifisch → Gusseisen, Gusseisen/Knoten-Eisen, Kohlenstoffstahl oder Edelstahl nur dann, wenn dies durch eine genehmigte Zeichnung und Beschaffungsbeschreibung bestätigt wird.

• Oberflächenschutz: Projekt-spezifisch → Schiffsbeschichtung, Werkzeugprimar, Verzinkung, polierte Veredelung oder anderes spezifiziertes System.

• Zertifizierungsanforderung: je nach Projektanforderung verfügbar → Materialverfolgbarkeit, Herstellerinspektion und Anwesenheit der Klassifizierungsgesellschaft unterliegen dem Auftragsumfang.

Wie es funktioniert

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

Anwendungen

Schiffsanlegestationen. Fairlead-Versammlungen. Verformungs- / Linienleitpositionen. Deckseilleitungen. Bulwarkseilleitungen. Neubauprojekte. Ersatz- und Nachrüstprojekte.

Zertifizierungen und Vorteile

Der Umfang der Inspektion und Zertifizierung sollte vor dem Angebot bestätigt werden.Rotationsprüfungen und die Teilnahme der Klassifikationsgesellschaft können entsprechend den Projektanforderungen organisiert werden., genehmigten Inspektionsplan und Auftragsgrenze.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

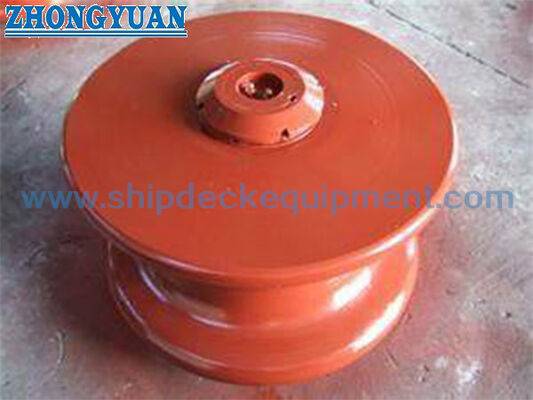

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Wie sollte die richtige Rollengröße NS 2585 ausgewählt werden?

A1: Wählen Sie die Rollengröße aus dem Entwurf des Behälters zusammen mit Seilkategorie und -durchmesser, Seilleitungsrichtung, Wellen-/Stützungsordnung und verfügbarem Montageplatz aus.Messen der vorhandenen Walze, Bohr-Welle- und Stützschnittstelle anstatt nur nach dem Durchmesser der Walze zu wählen.

F2: Kann der anwendbare Seildurchmesser als Fairlead SWL oder als Bruchlast verwendet werden?

A2: Nein. Die Seildurchmesserwerte sind Auswahlreferenzen. Die öffentlichen NS 2585-Katalogs verwenden unterschiedliche Lastkennzeichnungen und -werte, so dass das Produkt SWLdie Bruchlast oder die Konstruktionslast muss anhand der kontrollierten Norm bestätigt werden, genehmigte Entwurfszeichnung oder Lastbeschreibung des Käufers.

F3: Welche Informationen sind vor dem Angebot oder der Ersatzfertigung erforderlich?

A3: Angaben zu NS 2585 Größe, Seilart und -durchmesser, erforderliche Belastungsgrundlage des Projekts, Rollen- und Wellen-/Bohrmaße, Stütz- oder Sockelordnung, Material, Beschichtung,Zertifikat / Inspektionsanforderung, Menge, Anlagezeichnung oder Foto des Schiffes, Bestimmungsort und erforderliche Lieferzeit.r Durchmesser, Seilart und -durchmesser, Materialqualität, Oberflächenbehandlung, Lieferumfang, Zertifikatsanforderung,Anzahl, Installationszeichnung oder Referenzfoto, Lieferort und erforderliche Lieferzeit.
