Roller Bar Ankerkette Kabelstopper mit Haken JIS F 2031 für 70 ′′ 132mm große Ankerkette

Roller Bar Ankerkette Kabelstopper mit Haken JIS F 2031 für 70 ′′ 132mm große Ankerkette

Produktübersicht

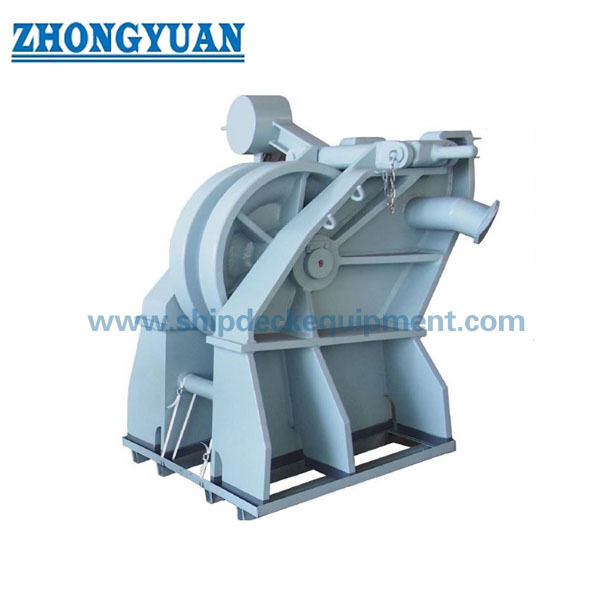

Der 70 ̊132 mm-Rollenstahl-Ankerkettenkabelstopper mit Haken wird in der Ankerkettenroute, normalerweise vor dem Windschleifer, installiert und mit der Ankerkettenanordnung des Schiffes ausgerichtet. It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

Der Hakenentwurf ermöglicht es dem Verschluss, die Ankerkette einzuschließen und als Ankerketten-Halterhaken innerhalb der Verschlussanordnung zu fungieren.Diese Seite ist für große Ankerketten von 70 mm bis 132 mm erstellt worden, wobei die Passform der Kette, die Festigkeit des Fundaments, die Leitung der Kette, die Materialqualität, die Oberflächenbehandlung und der Umfang der Bescheinigung vor der Produktion bestätigt werden sollten.Das Produkt ist eine Verankerungskette, kein Hebekrochen oder Hebegerät.

Schnelle Angaben

• Typ des Produkts: Ankerkettenkabelstopper mit Haken → Kettenhalter für Schiffsankeranlagen.
• Kettengrößenbereich: 70~132 mm → geeignet für Verankerungsketten mit großem Durchmesser, bei denen Deckgrundlage und Kettengleitrichtung überprüft werden müssen.
• Standardreferenz: JIS F 2031 → aktuelle Standardreferenz für Kabelsperre; JIS F 2032 kann in alten Zeichnungen vorliegen und sollte nur auf die Kompatibilität des Ersatzes überprüft werden.
• Hakenfunktion: Anker-Kette-Halterhaken → binden die Kettenverbindung an und helfen, die Kette innerhalb der Verschlussanordnung zu befestigen; es handelt sich nicht um einen Hebhaken.
• Hauptabmessungen: h, h1, h2, L, L1, L4, B, b und D → nützlich für Deck-Layout, Fundamentprüfung und Angebotserklärung.
• Ungefähres Gewichtsbereich: 1.096 ≈ 5.750 kg → wichtig für die Bearbeitung, Verpackung, Transport und Installationsplanung auf der Werft.
• Materialoptionen: milder Stahl, C-Mn-Stahl, Edelstahl, Gusseisen, Knoten-Gusseisen und Stahlschmieden → Endmaterialqualität und Herstellungsweg sollten den Anforderungen des Projekts entsprechen.
• Oberflächenbehandlung: Sa 2,5 Sprengung + eine Schicht Epoxidhandlungsprimer, verzinkt, poliert oder maßgeschneiderte Behandlung → Endbeschichtung, die den Spezifikationen des Behälters entspricht.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie den Ankerkettenkabelstopper mit Haken vom Typ JIS F 2031 mit Rollenstange. Wenn in der Zeichnung des Projekts noch der alte JIS F 2032 erwähnt wird, bestätigen Sie vor dem Angebot die Ersatzkompatibilität.

Schritt 2: Bestätigen Sie den Nenndurchmesser der Ankerkette von 70 mm bis 132 mm, die Kettengrad, die Kettenverbindungsgeometrie und die Übereinstimmung des Verschlusshakens mit der tatsächlichen Kette.

Schritt 3: Bestätigen Sie die Installationsposition, die Leitung der Kettenleitung, den verfügbaren Deckplatz, die Fundamentoberfläche, die Verstärkung des Decks und die Anforderungen an die Installation auf der Werft.

Schritt 4: Bestätigen Sie die Anforderungen an das Material: milder Stahl, C-Mn-Stahl, Edelstahl, Gusseisen, Knoten-Gusseisen, Stahlschmiede oder die vom Projekt spezifizierte Materialqualität.

Schritt 5: Bestätigen der Oberflächenbehandlung: Sa 2.5 Sprengung mit Epoxidhandlungsprimer, verzinkter Oberfläche, polierter rostfreier Oberfläche, Endbeschichtungssystem oder spezielle Korrosionsschutzvoraussetzungen.

Schritt 6: Bestätigen Sie den Umfang der Bescheinigung vor dem Angebot: Herstellerbescheinigung, Materialbescheinigung, Klassenbescheinigung, Zeugeninspektion oder andere projektbezogene Genehmigungsvoraussetzungen.

Schritt 7: Mengen, Schiffstyp, Installationszeichnung oder Referenzfoto, Lieferort und erforderliche Lieferzeit angeben.

Struktur

Roller-Bar-Stopf-Körper Anker-Kette-Halterhaken großer Kettenpassage Kette-Kontaktbereich Grundfläche Stopf-Engagementbereich Oberflächenbehandlung nach Bestellung

Vorteile der Kettenhaltung, der Installation und des Ingenieurwesens

• Der Verschluss ist für große Ankerketten von 70 mm bis 132 mm vorgesehen, bei denen der Kettenhalt, die Fundamentanordnung und die Lastübertragung der Schiffskonstruktion sorgfältig überprüft werden müssen.
• Der Hakenansatz kann die Ankerkette einbinden und als Ankerketten-Halterhaken innerhalb der Verschlussverbindung fungieren.Die Anpassung an die Kette sollte anhand der tatsächlichen Kettengliedergröße und -qualität bestätigt werden..
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• Die Rollenstange und die Kettenkontaktanordnung unterstützen die Kettenausrichtung und reduzieren den konzentrierten Kontakt im Vergleich zu einer flachen Obstruktion, während der endgültige Kettengang der Behälteranordnung entsprechen muss.
• Das hohe Einheitsgewicht und die großen Abmessungen erfordern eine geplante Handhabung, das Heben während der Installation, die Transportverpackung und die Vorbereitung des Fundaments der Werft.
• Die Materialauswahl sollte anhand der Belastungsgrundlage des Projekts, der Kettengröße, der Korrosionsumgebung, des Inspektionsumfangs und der Klassenzulassungsanforderung bestätigt werden.
• Die Oberflächenvorbereitung durch Sa 2.5 Sprengung und Werkzeugprimar stellt eine kontrollierte Basis für die anschließende Beschichtung dar; das endgültige Lacksystem sollte der Beschichtungsspezifikation des Behälters entsprechen.
• In den übermittelten Daten wurden keine SWL, Prüflast, zulässige Last oder Kettenstufe angegeben. Diese Werte sollten erst veröffentlicht werden, wenn sie durch Standardziehung, Berechnung,oder ein für die Klasse zugelassenes Projektdokument.

Benutzerdefinierte Attribute

• Standardreferenz: JIS F 2031 → als Hauptseitenstandard für Kabelstopper verwendet; alte JIS F 2032 Formulierungen sollten als alte Referenzen behandelt werden, wenn sie in älteren Zeichnungen gefunden werden.
• Typ: Rollenstange mit Haken-Stopf-Anordnung, die zur Aufnahme großer Verankerungsketten im Verankerungssystem bestimmt sind.
• Kettengröße: 70132 mm → entsprechend dem tatsächlichen Ankerkettendurchmesser und der Kettenverbindungsgeometrie ausgewählt.
• Hook-Funktion: Ankerketten-Halterhaken → hält / sichert das Kettenknotenband innerhalb der Verschlussanordnung; kein Hebhaken.
• Material: Leichtstahl, C-Mn-Stahl, Edelstahl, Gusseisen, Knoten-Gusseisen oder Stahlschmiede → Vor der Produktion ist die Endmaterialqualität zu bestätigen.
• Oberflächenbehandlung: Sa 2,5 Sprengung + Epoxidhandlungsprimer / verzinkt / poliert / angepasst → Endoberflächenveredelung folgt der Bestellung und der Spezifikation des Behälters.
• Anlageposition: Vor dem Windschleifer in der Ankerkettenroute → Fundament, Richtung der Kettenleitung und Deckverstärkung sollten durch Zeichnung bestätigt werden.
• Zertifizierungsanforderung: je nach Projektanforderung verfügbar → Klasseneinspektion, Materialrückverfolgbarkeit und Genehmigungsumfang sollten vor der Bestellung bestätigt werden.
• Anpassung: Erhältlich → angepasstes Material, Beschichtung, Fundamentoberfläche oder Inspektionsumfang sollten auf bestätigter Zeichnung und Projektanforderung basieren.

Wie es funktioniert

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

Anwendungen

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

Zertifizierungen und Vorteile

Die Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft angeordnet werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

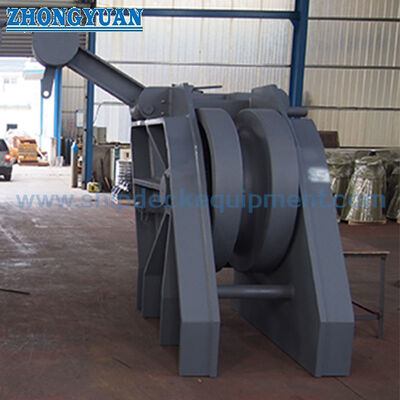

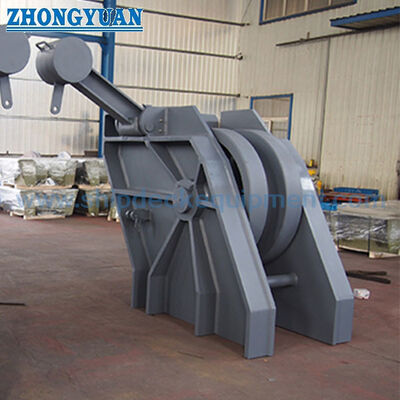

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist der Haken an diesem Kettenkabelstopper ein Hebekakel?

A1: Nein. Der Haken dient als Anker-Kette-Halterhaken innerhalb der Kettensperrvorrichtung. Er dient dazu, das Anker-Kettenschnitt zu halten / zu befestigen, nicht zum Heben von Ladung, Hebeausrüstung,oder ein zertifiziertes Hebegerät ersetzen.

F2: Wie sollte die richtige Kettensperrgröße ausgewählt werden?

A2: Wählen Sie die Größe nach dem Ankerkettendurchmesser, der Kettenverbindungsgeometrie, der Kettenqualität, der Schiffszeichnung, der Leitung der Kettenleitung, dem Installationsraum, dem Deckfundament und den Klassenanforderungen aus.Die Tabelle enthält nur die Hauptmaße und das Gewicht.; er liefert weder SWL noch Prüflast.

F3: Welche Informationen sind vor dem Angebot erforderlich?

A3: Bestätigen Sie die endgültige Normbezeichnung, Typ, Kettendurchmesser, Materialqualität, Oberflächenbehandlung, Menge, Bescheinigungsanforderung, Installationszeichnung, Behältertyp, Lieferort,und erforderliche LieferzeitFalls eine Prüfung des Klassenzeugnisses oder eine Überprüfung der Berechnungen erforderlich ist, sollte dies vor dem Angebot angegeben werden.
