Ein-Roller-Ferlead mit Staubabdeckung für das Anlegen von Schiffen. CB/T 3861 Typ A Guss-Stahl-Roller

Einzelrollenführung mit Staubschutz zum Anlegen von Schiffen | CB/T 3861 Typ A Gussstahlrolle

Produktübersicht

Die Einrollenführungsleine CB/T 3861-2011 Typ A mit Staubschutz ist eine Seilführung für Schiffsfestmacher mit einer vertikalen Rolle ohne Sockel. Es wird zur Führung von Faserseilen oder Stahldrahtseilen an Deck- oder Schanzkleidpositionen verwendet, wo der Seilführungswinkel eine kontrollierte Umlenkung mit reduziertem Gleitkontakt erfordert. Wenn die Ankeranordnung eine Seilführung aus verschiedenen Richtungen erfordert, können auch zwei oder drei Einzelrollen zu einer Gruppe angeordnet werden.

Diese Seite konzentriert sich auf die Laufqualität der Gussstahlrolle, der Welle und der Kupferbuchse, den Schmierzustand und die Schutzfunktion der oberen Staubabdeckung. Die Seilführung sollte entsprechend dem Rollendurchmesser, der Tragfähigkeit, dem Seiltyp, dem Seildurchmesser, der Installationsposition, der Seilführungsrichtung, der Schiffsstruktur, der Oberflächenbehandlung und den Zertifikatsanforderungen ausgewählt werden. Es handelt sich um eine Festmacherleinenführung und sollte nicht als Hebegerät behandelt werden.

Kurzspezifikationen

• Standard und Typ: CB/T 3861-2011 Form A / Typ A → Einzelrollenführung mit Staubschutz für die Führung des Schiffsfestmacherseils.
• Rollendurchmesserbereich: 100–450 mm → deckt je nach Schiffsanordnung kleine bis große Führungspositionen für Festmacherleinen ab.
• SWL-Bereich: 54–617 kN → Arbeitslastbasis der mitgelieferten Seilführung für Produktauswahl; Es sollte nicht mit der Bruchlast des Seils vermischt werden.
• Referenzseilbereich: Faserseil 28–80 mm und 6×37 Stahldrahtseil 12,0–44,0 mm → hilft, den Seildurchmesser an die Rollengröße anzupassen.
• Rollenanordnung: Einzelrolle ohne Sockel → Zwei oder drei Rollen können als Gruppe verwendet werden, wenn der Seilweg eine Führung in mehreren Winkeln erfordert.
• Laufkomponenten: Gussstahlrolle, starke Welle, Kupferbuchse und Schmierschnittstelle → unterstützen flexible Drehung und reduzieren Seilreibung.
• Staubschutz: obere Schutzabdeckung über der Rollenbaugruppe → trägt dazu bei, die direkte Einwirkung von Salznebel, Schmutz und Korrosion auf die obere Welle und den Buchsenbereich zu reduzieren.
• Oberflächenbehandlung: Sa 2,5-Strahlen + Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifisches Finish → Endbeschichtung entsprechend den Projektanforderungen.

Wichtigste technische Parameter

Auswahldaten der Hauptwebseite für CB/T 3861-2011 Typ A Einzelrollenführung mit Staubschutz. Sofern nicht anders angegeben, sind die Abmessungen in mm angegeben.

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie CB/T 3861-2011 Form A / Typ A und den erforderlichen Rollendurchmesser von 100 bis 450 mm entsprechend der Schiffsanlegeanordnung.

Schritt 2: Bestätigen Sie den Seiltyp, den Faserseildurchmesser oder den 6×37-Stahldrahtseildurchmesser und die Projektlastbasis. Behandeln Sie die Seilbruchlast nicht ohne Entwurfsprüfung als Traglast der Seilführung.

Schritt 3: Bestätigen Sie, ob für das Projekt eine einzelne Rolle, eine Gruppe mit zwei Rollen oder eine Gruppe mit drei Rollen erforderlich ist, einschließlich Seilführungsrichtung, Installationsposition und verfügbarem Platz.

Schritt 4: Bestätigen Sie den Materialbedarf für Rolle, Welle, Staubschutz und Kupferbuchse. Die endgültige Materialqualität und Rückverfolgbarkeit sollte den Bestellspezifikationen entsprechen.

Schritt 5: Bestätigen Sie die Oberflächenbehandlung: Sa 2,5-Strahlen + Epoxid-Werkstattgrundierung, verzinkte Oberfläche, polierte Edelstahloberfläche oder ein anderes spezifiziertes Beschichtungssystem.

Schritt 6: Bestätigen Sie den Umfang des Zertifikats vor dem Angebot: Herstellerzertifikat, Materialzertifikat, Klassenzertifikat, Zeugeninspektion oder andere projektspezifische Inspektionsanforderungen.

Schritt 7: Geben Sie Menge, Schiffstyp, Installationszeichnung oder Referenzfoto, Lieferziel und erforderliche Lieferzeit an.

Struktur

Obere Staubschutzhülle | Gussstahlrolle | Vertikaler Schaft | Kupferbuchse | Schmierschnittstelle | Glatter Seilkontaktradius | Einzelrolle ohne Sockel | Projektspezifische Montageanordnung

Vorteile von Guss, Welle und Schmierung

• Bei der Rollenkonstruktion aus Stahlguss liegt der Schwerpunkt auf kontrollierter Gussqualität, Maßhaltigkeit und einer glatten Seilkontaktfläche zur Führung des Festmacherseils.
• Die Rolle sollte sich frei um die Welle und die Kupferbuchse drehen können. Die flexible Drehung reduziert die Gleitreibung im Seilkontaktbereich und trägt dazu bei, den Verschleiß der Seiloberfläche beim Festmachen zu begrenzen.
• Wellenfestigkeit, Buchsenspiel und Wellen-Buchsen-Passung sind wichtig für eine stabile Drehung bei wechselnden Seilführungswinkeln. Die endgültigen Wellen- und Buchsendetails sollten durch eine Projektzeichnung oder eine Standardanforderung bestätigt werden.
• Je nach Bestellanforderung kann eine spezielle Kupferlegierungsbuchse geliefert werden, die bei ordnungsgemäßer Schmierung einen stabilen Lagerkontakt und einen praktischen Wartungszugang gewährleistet.
• Die obere Staubabdeckung trägt dazu bei, das direkte Eindringen von Salzsprühnebel, Regenwasser, Staub und Deckverschmutzung in den oberen Laufbereich zu reduzieren, was zu einer besseren Korrosionsbeständigkeit und längeren Wartungsintervallen führt.
• Der Schmierzustand sollte während der Wartung aufrechterhalten werden. Eine ordnungsgemäße Schmierung trägt dazu bei, ein Festfressen der Rolle zu verhindern und das Risiko einer Seilbeschädigung durch eine nicht rotierende Rolle zu verringern.
• Das Einzelrollendesign ohne Sockel ermöglicht es Werften oder Designern, zwei oder drei Einheiten in einer Anordnung zu kombinieren, wenn der Festmacherseilweg eine Führung aus mehreren Richtungen erfordert.

Benutzerdefinierte Attribute

• Standard: CB/T 3861-2011 → wird verwendet, wenn die Schiffszeichnung oder die Werftspezifikation die Abmessungen der Rollenführungsschiene CB/T 3861 Typ A erfordert.
• Typ: Form A / Typ A → Einzelrollenführung mit oberer Staubabdeckung und ohne Sockel.
• Rollen-Nr.: Einzelrolle → kann je nach Seilführungsrichtung einzeln oder in Kombination mit zwei oder drei Rollen verwendet werden.
• Rollendurchmesser: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → Auswahl nach Seildurchmesser, Tragfähigkeit und Einbauraum.
• SWL: 54–617 kN → angegebener Arbeitslastwert für die Auswahl der Seilführung; Seil-MBL, Prüflast und Projektsicherheitsfaktor sollten separat behandelt werden.
• Materialien: Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl oder Sphäroguss → endgültige Materialqualitäten für Rolle, Welle, Buchse und Abdeckung müssen vor der Produktion bestätigt werden.
• Kupferbuchse: Verfügbar gemäß Projektspezifikation → Materialqualität, Nutdesign und Schmierungsdetails sollten bei Bedarf für eine Inspektion bestätigt werden.
• Staubschutz: Obere Abdeckung für die Rollenbaugruppe → schützt die obere Welle und den Buchsenbereich vor Meeresumwelteinflüssen.
• Oberflächenbehandlung: Sa 2,5-Strahlen + eine Schicht Epoxidharzgrundierung, verzinkt, poliert oder kundenspezifische Behandlung → Endbearbeitung folgt der Behälterlackierung oder den Korrosionsschutzanforderungen.
• Anpassung: Verfügbar → Nicht standardmäßige Materialien, Beschichtungen, Inspektionen oder Zeichnungsanpassungen sollten anhand der Projekt- und Klassenanforderungen überprüft werden.

Wie es funktioniert

Das Festmacherseil nähert sich der Seilführung → Das Seil berührt die leichtgängig rotierende Rolle → Die Rolle dreht sich um die Welle und die Kupferbuchse → Schmierung reduziert die Reibung zwischen Welle und Buchse → Staubschutz schützt den oberen Laufbereich → Die Seilrichtung wird mit reduziertem Seiloberflächenverschleiß geführt

Anwendungen

Schiffsanlegestellen | Deckseilführung | Bollwerk-Seilführungsanordnungen | Schlepper | Arbeitsboote | Frachtschiffe | Tanker | Massengutfrachter | Neubauprojekte | Reparatur- und Ersatzprojekte

Zertifizierungen und Vorteile

Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft zusammengestellt werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

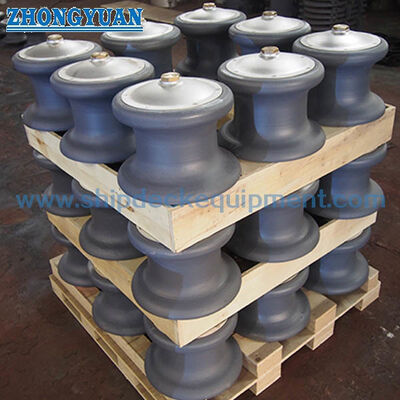

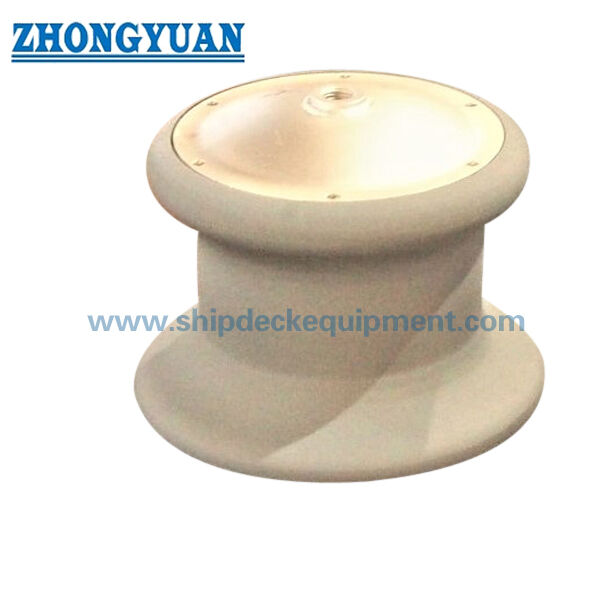

Zeichnungen und Fotos

FAQ

F1: Wie sollte der richtige Rollendurchmesser ausgewählt werden?

A1: Wählen Sie den Rollendurchmesser entsprechend dem Seiltyp, dem Seildurchmesser, der SWL-Anforderung, der Seilführungsrichtung, dem Installationsraum und der Zeichnung der Schiffsanlegeanordnung. Bei gruppierten Anordnungen sollte auch die relative Position jeder Rolle bestätigt werden.

F2: Warum sind Welle, Kupferbuchse und Schmierung wichtig?

A2: Diese Teile beeinflussen, ob sich die Rolle unter Seilkontakt frei dreht. Eine gut aufeinander abgestimmte Welle und Kupferbuchse mit geeigneter Schmierung können die Gleitreibung verringern, zum Schutz der Oberfläche des Festmacherseils beitragen und das Risiko eines Festfressens der Rollen während des Betriebs verringern.

F3: Können Klassenzertifikate mit dieser Seilführung geliefert werden?

A3: Klassenzertifikate oder Zeugeninspektion können je nach Auftragsumfang und Projektanforderung arrangiert werden. Die erforderliche Klassengesellschaft, Materialrückverfolgbarkeit, Prüfpunkte und Zertifikatsart sollten vor der Angebotserstellung bestätigt werden.
