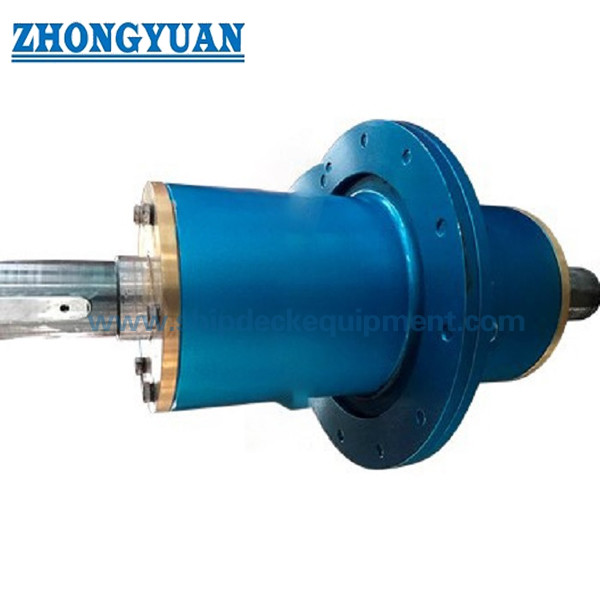

Marine Shaft Bulkhead Gearing Ship-Antrieb-System
Produktdetails:
Herkunftsort: | China |
Markenname: | Zhongyuan |
Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | As per quotation |
Verpackung Informationen: | Palette oder besonders angefertigt |
Lieferzeit: | Gemäß des Angebots |
Zahlungsbedingungen: | TT, L/C, etc. |
Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
Detailinformationen |
|||
Wellen-Größe: | Dia. Durchm. 25 to 150mm 25 bis 150 mm | Material: | Gusseisen, Weißmetall, Bronze, Kupfer |
---|---|---|---|
Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA, etc. | ||
Hervorheben: | ABS versenden Antrieb-System,Marine Shaft Bulkhead Gearing,Schutzwand |
Produkt-Beschreibung
Marine Shaft Bulkhead Gearing Ship-Antrieb-System
Beschreibung:
Das Produkt ist auf die Schutzwand anwendbar, die zwischen dem Pumpenraum und Maschinenraum (für Wellengeschwindigkeit nicht mehr als 3.000 r/min) übersetzt. Es wird hauptsächlich auf den Schiffen verwendet, die Rohöl, Erdölprodukte und flüssige Chemikalien transportieren
Entsprechend dem Kühlbetrieb des Antriebs wird in die folgenden zwei Kategorien unterteilt: A), Wassererkühlungsart S, B) Luftkühlungsart K
Technische hauptsächlichspezifikationen:
- Wellen-Größe: Durchmesser 25 bis 150mm
- Material: Roheisen, Weißmetall, Bronze, Kupfer
- Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA, etc.
Art S
1. Diese Art besteht mindestens einem Paar aus Verdunkelung von Rollenlagern, von Gummidichtungen der drehenden Welle Lippen, von etc.
2. Die Abkühlen und Schmiermittelhohlräume des Antriebs werden mit einer Temperaturanzeige ausgerüstet, die Gerät und ein Ölstandanzeicheninstrument überwachend abfragt.
3. Der Antrieb sollte mit Leitungsarmaturen und ein breathable Entladungssteckerdunst ausgerüstet werden
4. Der Antrieb wird an der Welle der Pumpentrummseite angebracht und wird mit der Installationsschnittstelle des Temperaturfühlers ausgerüstet, der eine Warnung auslösen sollte, wenn die Temperatur 65' C übersteigt.
5. Die Ölaufkleberschnittstelle sollte mit JB/T 7942 übereinstimmen. 1 Anforderung.
6. Kühlwassereinlassdruck 0,5 MPa.
6. Die Wohnung ist ein Stahlkonstruktions- oder Formstahlfach.
8. Die Enden der Achse sollten mindestens ein Ende als elastische Koppelung haben.
Art K
1 das Gerät hat eine Luftkühlungskammer und wird mit einer Abluftöffnung ausgerüstet.
2 das Gerät sollten die Gleitlager benutzen, die mit Li-ansässigem Fett versiegelt werden.
3 die Enden der Welle sollten mindestens ein Ende als elastische Koppelung haben.
4 der Antrieb werden an den Lagern auf der Seite des Pumpentrummes mit einer Installationsschnittstelle für den Temperaturfühler angebracht, der eine Warnung auslösen sollte, wenn die Temperatur 657 übersteigt.
5 die Wohnung ist Stahlkonstruktions- oder Formstahlfächer.
Technische hauptsächlichparameter:
S-Art
Wellen-Durchmesser. D |
D | D1 | D2 | L | L1 | L2 | Kühlwasser Fluss |
Gewicht |
Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | (m3/h) | Kilogramm |
30 | 420 | 340 | 219 | 580 | 240 | 58 | 1 | 73 |
40 | 420 | 340 | 219 | 640 | 270 | 82 | 1 | 80 |
50 | 42 0 | 340 | 219 | 680 | 290 | 82 | 1 | 92 |
60 | 420 | 340 | 24 5 | 720 | 310 | 105 | 1 | 98 |
70 | 420 | 340 | 245 | 760 | 340 | 105 | 1 | 110 |
80 | 420 | 340 | 245 | 800 | 350 | 130 | 1,5 | 132 |
90 | 420 | 340 | 245 | 880 | 370 | 130 | 1,5 | 168 |
100 | 540 | 440 | 273 | 930 | 440 | 165 | 1,5 | 190 |
K-Art
Wellen-Durchmesser. D |
D | D1 | L | L1 | L2 | L3 | Gewicht |
Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm |
25 | 320 | 250 | 450 | 222 | 240 | 70 | 38 |
30 | 360 | 270 | 450 | 222 | 240 | 70 | 42 |
40 | 380 | 210 | 450 | 222 | 240 | 80 | 55 |
45 | 400 | 290 | 500 | 247 | 240 | 80 | 60 |
50 | 420 | 310 | 550 | 280 | 280 | 90 | 63 |
60 | 440 | 330 | 600 | 305 | 280 | 110 | 75 |
70 | 460 | 350 | 650 | 320 | 280 | 110 | 87 |
80 | 480 | 370 | 700 | 353 | 300 | 140 | 112 |
90 | 500 | 390 | 750 | 378 | 300 | 140 | 125 |
100 | 520 | 410 | 800 | 403 | 340 | 170 | 150 |
110 | 550 | 410 | 850 | 428 | 340 | 170 | 162 |
120 | 580 | 460 | 900 | 453 | 380 | 200 | 180 |
130 | 600 | 460 | 950 | 478 | 380 | 200 | 192 |
140 | 620 | 500 | 1000 | 503 | 420 | 230 | 210 |
150 | 640 | 500 | 1050 | 528 | 420 | 230 | 222 |
Art | Anwendbare Wellengeschwindigkeit | Betriebstemperatur | Anwendbarer Wellen-Durchmesser |
(r/min) | ℃ | Millimeter | |
S | ≤3000 | 0~+65 | 30~100 |
K | ≤1000 | - | 25~150 |
Zeichnung von Marine Shaft Bulkhead Gearing Type S
Zeichnung des Schiffs-Antrieb-Systems Marine Shaft Bulkhead Gearing Types K
