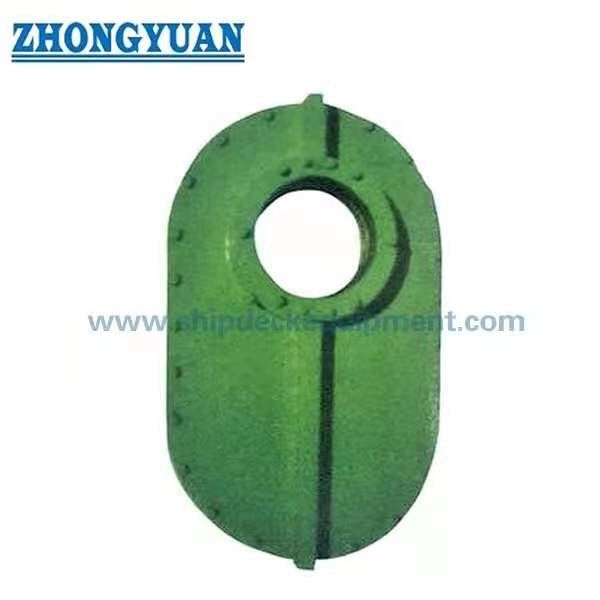

Schiffs-Wellen-Ringdichtung für Zwischenwellen-Schiffs-Antrieb-System
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Wellen-Größe: | Dia. Durchm. 70 to 250mm 70 bis 250 mm | Material: | Gusseisen, Weißmetall, Bronze, Kupfer |
|---|---|---|---|
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA, etc. | ||
| Hervorheben: | 250mm Boots-Wellenringdichtung,ABS-Boots-Wellenringdichtung,grüne Marineringdichtung |
||
Produkt-Beschreibung
Schiffs-Wellen-Ringdichtung für Zwischenwellen-Schiffs-Antrieb-System
Beschreibung:
Diese Ringdichtung wird für die Zwischenwelle benutzt, wenn sie durch die wasserdichte oder oiltight Schutzwand überschreitet. Sie stützt das Wellengewicht und liefert versiegelnde Funktion zwischen Grenzen.
Technische hauptsächlichspezifikationen:
- Wellen-Größe: Durchmesser 70 bis 250mm
- Material: Roheisen, Weißmetall, Bronze, Kupfer
- Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA, etc.
| Welle D | D1 | B x H | B1xH1 | L | L1 | L2 | L3 | L4 | n x d1 | n x d2 | n x d3 | δ | Öl-Schale Volumen |
Gewicht |
| (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (cm3) | (Kilogramm) |
| 70 | 72 | 220 x360 | 280 x420 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 25 |
| 80 | 82 | X.400 240 | X.400 300 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 27 |
| 90 | 92 | 260 x430 | 320 x490 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 30 |
| 100 | 102 | 290 x490 | 360 x580 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 48 |
| 110 | 112 | 310 x520 | 380 x590 | J50 | 25 | 16 x 16 | 20 | 40 | 14 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 53 |
| 120 | 122 | 350 x590 | 420 x660 | 150 | 25 | 16 x 16 | 20 | 40 | 14 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 60 |
| 140 | 143 | 390 x650 | 460 x720 | 150 | 25 | 16 x 16 | 20 | 40 | 16 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 70 |
| 150 | 153 | 400 x670 | 470 x740 | 150 | 25 | 16 x 16 | 20 | 40 | 16 x 15 | 6 x l3 | 4 x 13 | 20 | 25 | 80 |
| 160 | 163 | 420 x7l0 | 500 x790 | 190 | 35 | 19 X (9 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | 85 |
| 180 | 183 | 450 x770 | 530 x850 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | ll8 |
| 200 | 203 | 480 x820 | 560 x900 | 190 | 35 | } 9 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | 123 |
| 220 | 224 | 510 x870 | 590 x950 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 22 | 50 | 132 |
| 250 | 254 | 550 x930 | 630 x1010 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 17 | 22 | 50 | 140 |
Zeichnung der Schiffs-Wellen-Ringdichtung für Zwischenwellen-Schiffs-Antrieb-System
