Schwimmer-Pneumatik-Gummi-Schützfeder-Haupt
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | Gummikotflügel mit Plattenschutz aus Polyethylen | Anwendbar auf: | Der Bug und die Seite des Schiffes, für Yachtfender |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | SGS Marine Rubber Fender,Elastische Marine Rubber Fender,Soem-Bootsgummistoßdämpfer |
||
Produkt-Beschreibung

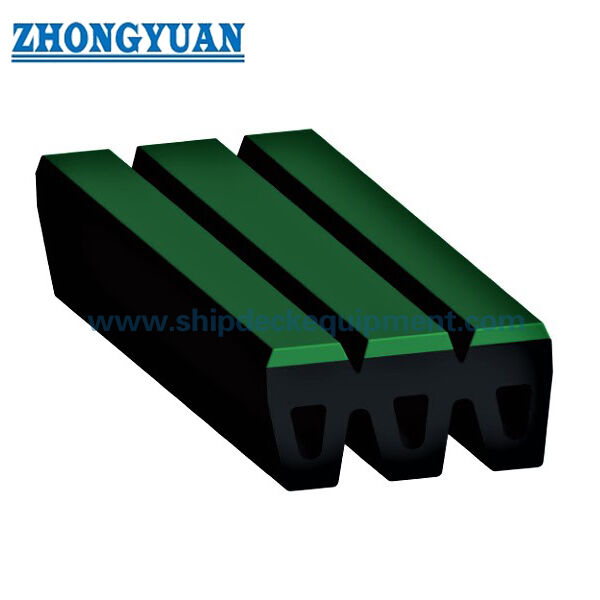

M-Typ Marine Gummi-Fender mit Polyethylenplattenschutz für Yacht Marine Gummi-Fender
Produktübersicht
Der UHMW-PE-Gummi-Fanger für Yachten und Arbeitsboote ist ein kompakter, auf einem Schiff montierter Gummi-Fender mit einem reibungsarmen Polyethylen-Kontaktfassad.Für das gelieferte Profil wird ein geformter Gummi-Körper mit einer UHMW-PE-Gesichtsplatte verwendet, die an der Kontaktfläche des Behälters befestigt ist., wodurch die direkte Reibung von Gummi auf den Rumpf verringert wird, wenn wiederholter Schiebekontakt auftreten kann.
Die gelieferte Baureihe umfasst zwei 240 mm breite Nennprofile mit einer Gummihöhe von 100 mm und einer Gummihöhe von 120 mm.Die Quellzeichnung identifiziert UHMW-PE an der Berührungsfläche und gibt maximale aufgeführte Einheitslängen von 490 mm bzw. 710 mm an..
Schnelle Angaben
- Typ des Produkts: Behältergummifender mit UHMW-PE-Kontaktfläche
- Nominale gelieferte Profile: 240 × 100 mm
- Maximale aufgeführte Längen: ≤490 mm.
- Vorlagematerial: UV-stabilisiertes UHMW-PE in jungfräulichem Schwarz
- Hauptanwendung: Schutz von Yacht, Arbeitsboot und Bug/Seite
- Kontaktprinzip: geringe Reibung ersetzbare/mechanisch befestigte PE-Oberfläche über gummiartigen Energieabsorptionskörpern
Struktur und Konfiguration
Geformter Körper aus massivem Gummi. Profilierte Vorderseite. UHMW-PE-Platte / Pad. Mechanische Befestigungsschnittstelle.Das Ausgangsprodukt wird nicht als das gleiche Erzeugnis behandelt wie die große internationale Familie von Schlepperbooten des Typs M.; seine öffentliche Seite ist daher eher nach der eigentlichen UHMW-PE-Konstruktion als nach dem Quellmodell-Brief benannt.
Die Kontaktfläche von UHMW-PE bietet eine reibungsfreie Schnittstelle und eine verbesserte Verschleißbeständigkeit im Vergleich zum direkten Gummianschluss.Die Anschlussdetails und das Befestigungsmaterial für den Gegenverschmelzer werden so ausgewählt, dass sie der gelieferten Fender-Geometrie und dem Schiffsbau entsprechen..
Haupttechnische Spezifikationen
| Typen | Größen (mm) | |||||
| B | Bl | H | HL | h | L | |
| M240X100 | 240 | 177 | 100 | 24 | 18 | W490 |
| M240X120 | 240 | 172 | 120 | 35 | 25 | W710 |
Auswahl- und Anfrageführer
Schritt 1 Bestätigen Sie den Schiffstyp, den Bug/Seitenstand, die verfügbare Montagebreite und die erforderliche geschützte Kontaktlänge.
Schritt 2 ️ Das 240 × 100 oder 240 × 120 Profil entsprechend der verfügbaren Tiefe und der Ersatzteilgeometrie auswählen.
Schritt 3 Bestätigen Sie die Oberflächendurchdicke der UHMW-PE, die Befestigungsmethode, das Befestigungsmaterial und ob die Oberfläche im Betrieb austauschbar sein muss.
Schritt 4
Schritt 5: Bestätigen Sie die Menge, den Umfang der Inspektion/Dokumentation, den Lieferort und das erforderliche Lieferdatum.
Wesentliche Vorteile der Technik
- Die Kontaktfläche von UHMW-PE verringert die Reibung und widersteht dem Verschleiß an der Kontaktfläche des Behälters.
- Das kompakte Gummiprofil sorgt für die Übereinstimmung hinter der PE-Reibfläche für den Schutz von Yachten und Arbeitsbooten.
- Zwei zur Verfügung gestellte Höhen ermöglichen die Auswahl verschiedener verfügbare Montagetiefen, ohne dass separate dünne Blätter entstehen.
- Durch die mechanische Befestigung können die PE-Komponente und der Gummikörper als getrennte Serviceteile konstruiert werden.
Installation und Systemoberfläche
Der Kautschukkörper ist an der Behälterseite befestigt, wobei sich die UHMW-PE-Fassade auf der Kontaktfläche befindet.die Stützstruktur und der Korrosionsschutz sind projektspezifisch und müssen dem Entwurf des Behälters und den erwarteten Reibbelastungen entsprechen;.
Inspektion und Dokumentation
Die Ausgangsqualitätskontrolle umfasst die visuelle Inspektion, die Dimensionsprüfung und die Prüfung der physikalischen Eigenschaften von Kautschuk.Es wird keine numerische Angabe über die Reaktionskraft/Energienaufnahme hinzugefügt, wenn das gelieferte Produktmaterial keine zuverlässige Tabelle für die Leistung liefert..
Die derzeitigen Anleitungen für das Fender-System werden für das Projektdesign und die Prüflogik verwendet, während Typgenehmigung, Produktzertifizierung,die Zeugenaussagen von Dritten und die Unterlagen der Klasse werden nur angegeben, wenn der entsprechende Umfang vereinbart und dokumentiert wurde.
Anwendungen
Yachten. Arbeitsboote. Dienstfahrzeuge. Schutz der Schiffsbogen.
Zeichnung und Fotos
Häufig gestellte Fragen
F1: Warum wird UHMW-PE auf der Kontaktfläche verwendet?
F2: Ist diese Seite die gleiche wie ein herkömmlicher Schlepper für große Schlepper des Typs M?Die Seite vermeidet absichtlich die Verwendung des M-Fender-Modellsystems eines anderen Herstellers..
F3: Ist die PE-Durchmesser fest? Die Ausgangsgestaltungszeichnung enthält keine Standarddicke. Sie sollte für die tatsächliche Berührungslast, Verschleißmenge und Befestigungsdetails ausgewählt und bestätigt werden.
