Sockel-schweißender Hochdruckquadrat-hydraulischer Flansch Marine Pipe Fittings
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Material: | Schmieden von legiertem Stahl, Schmieden von C-Mn-Stahl, Schmieden von Edelstahl 304L, 316L | Standard: | JIS F 7806-1996 |
|---|---|---|---|
| Art: | Muffenschweißtyp | Nennweiten DN: | 15-80mm |
| Art der Flüssigkeit und des Mediums: | Dampf, Süßwasser, Ballastseewasser, Heizöl, Dieselöl, Schmieröl, Luftleitung, Abgas, Luft usw. | Maximaler Arbeitsdruck: | 28 MPa und 35 MPa |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Typgenehmigung usw. | ||
| Hervorheben: | Quadratmarineflansch,Sockel,der hydraulischen Flansch schweißt |
||
Produkt-Beschreibung

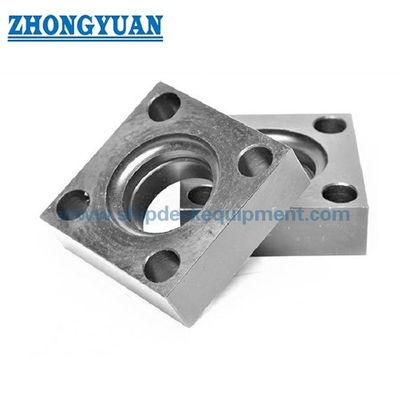

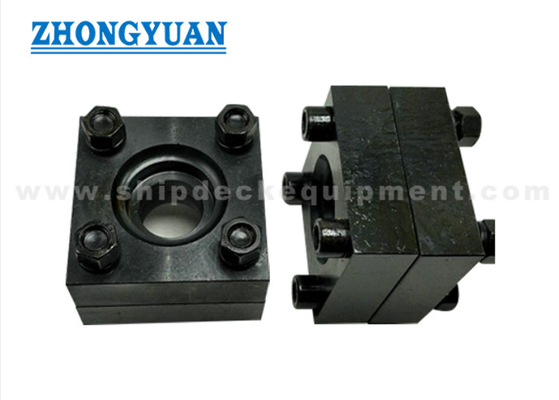

Sockel-schweißender Hochdruckquadrat-hydraulischer Flansch
Beschreibung
Quadratische Hochdruckart hydraulischer Flansch wird hauptsächlich auf dem flüssigen Hochdrucksystem benutzt. Normalerweise wird sie auf dem Hydraulikölsystem des Schiffs verwendet. Wir liefern alle Arten Marineflansche, wie hohe Halsart Flansch, ebener Flansch, Sockelart Flansch, schraubenartiger Flansch etc.
Technische hauptsächlichspezifikationen:
- Material: Knetlegierungs-Stahl, C-Mangan schmiedend Stahl und schmieden Edelstahl 304L, 316L
- Standard: JIS F 7806-1996
- Art: Schweißende Art des Sockels
- Nenndurchmesser DN: 15-80mm
- Art von flüssigem und von mittlerem: Dampf, Süßwasser, Ballast-Meerwasser, Heizöl, Dieselöl, Schmieröl, Luftverkehrslinie, Abgas, Luft, etc.
- Maximaler Arbeitsdruck: 28Mpa u. 35Mpa
- Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA, Betriebserlaubnis etc.
Technische hauptsächlichparameter:
|
Nominal Durchmesser |
A (Maximum) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Bolzen | Gewicht (Kilogramm) |
|
| 15 | 66 | 70 | 43 | 22 | 12,3 | 24 | 22,2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0,63 |
| 20 | 72 | 76 | 48 | 25 | 16,2 | 30 | 27,7 | 12 | 40 | 11 | 4,5 | 5 | M12 | 0,85 |
| 25 | 85 | 91 | 58 | 35 | 21,2 | 35 | 34,5 | 14 | 48 | 13,5 | 5 | 5 | M16 | 1,64 |
| 32 | 98 | 104 | 68 | 35 | 29,9 | 45 | 43,2 | 18 | 60 | 17.S | 6,5 | 5 | M16 | 2,03 |
| 40 | 105 | 112 | 74 | 40 | 34,4 | 50 | 49,1 | 20 | 66 | 17.S | 7,5 | 5 | M16 | 2,66 |
| 50 | 130 | 139 | 90 | 50 | 43,1 | 60 | 61,1 | 20 | 79 | 22 | 8 | 5 | M20 | 5,14 |
| 65 | 150 | 161 | 108 | 60 | 57,3 | 75 | 77,1 | 25 | 100 | 24 | 10 | 6 | M22 | 7,95 |
| 80 | 170 | 181 | 120 | 65 | 66,9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
Quadratische Hochdruckart hydraulischer Flansch 350K
|
Nominal Durchmesser |
A (Maximum) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Bolzen | Gewicht (Kilogramm) |
|
| 15 | 68 | 73 | 45 | 28 | 12,3 | 24 | 22,2 | 12 | 37,5 | 11 | 4 | 5 | M10 | 0,88 |
| 20 | 82 | 87 | 55 | 30 | 16,2 | 30 | 27,7 | 12 | 43,5 | 13,5 | 5 | 5 | M12 | 1,34 |
| 25 | 95 | 101 | 65 | 35 | 21,2 | 35 | 34,5 | 14 | 53 | 17,5 | 5,5 | 6 | M16 | 2,02 |
| 32 | 100 | 106 | 70 | 35 | 23,3 | 40 | 43,2 | 18 | 63 | 17,5 | 7 | 6 | M16 | 2,16 |
| 40 | 105 | 112 | 75 | 42 | 28,2 | 45 | 49,1 | 20 | 70 | 17,5 | 8 | 6 | M16 | 2,84 |
| 50 | 132 | 140 | 92 | 50 | 38,3 | 55 | 61,1 | 25 | 84 | 22 | 9 | 6 | M20 | 5,30 |
| 65 | 160 | 170 | 112 | 60 | 48,3 | 65 | 77,1 | 30 | 105 | 26 | 12 | 7 | M24 | 9,92 |
| 80 | 190 | 202 | 130 | 68 | 58,7 | 75 | 90 | 30 | 120 | 33 | 13,5 | 7 | M30 | 14,8 |
Quadratische Hochdruckart hydraulischer Flansch 280K
Zeichnung der quadratischen Hochdruckart hydraulischer Flansch 280K Marine Pipe Fittings
Zeichnung der quadratischen Hochdruckart hydraulischer Flansch 350K Marine Pipe Fittings
