Schiff galvanisierte Sog Schalltrichter-Marine Pipe Fittings
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Standard: | JIS F 3020-1985 | Art: | Art B |
|---|---|---|---|
| Nennweite: | DN 50-200mm | Gewicht: | 3,3-38,6 kg |
| Material: | Casting Iron; Gusseisen; Casting Steel Gießen von Stahl | Oberflächenbehandlung: | Sandstrahlen auf S2,5 + eine Schicht Epoxid-Shopprimer |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, etc. | ||
| Markieren: | Sog JIS F 3020-1985 Schalltrichter,Marine Suction Bellmouth JIS F 3020-1985,Schiffsfitting DN200 JIS F 3020-1985 |
||
Produkt-Beschreibung

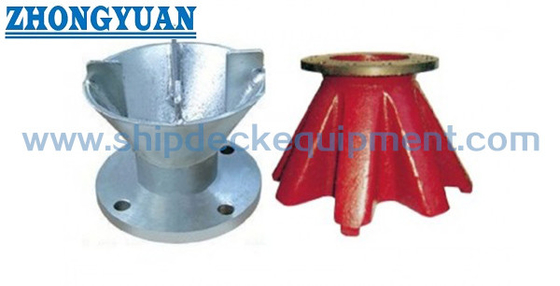

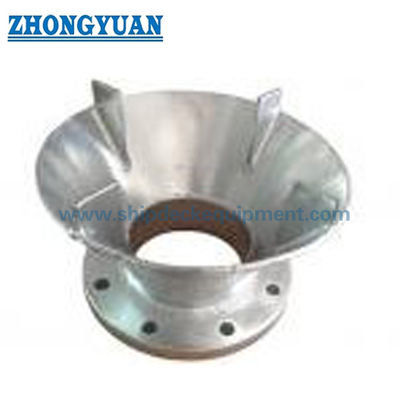

Schiff galvanisierte Sog Schalltrichter-Marine Pipe Fittings
Beschreibung:
Der Schiff galvnized Schalltrichter Sog wird normalerweise im Öltank, im Wasserbehälter und im Abwasser gut aller Arten Schiffe verwendet, das für Wasser- oder Ölmedium passend ist.
Technische hauptsächlichspezifikationen:
1. Standard: JIS F 3020-1985
2. Art: Art B
3. Nennweite: DN 50-200mm
4. Gewicht: 3.3-38.6kg
5. Material: Roheisen; Werfender Stahl
6. Oberflächenbehandlung: Sandstrahlen zu S2.5 + eine Schicht der Epoxidgeschäftszündkapsel;
7. Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, etc.
Technische hauptsächlichparameter:
| Nennweite | Strukturmaße | Flanschgröße | Hinweis | |||||||||
| H | D1 | D4 | C | D3 | D2 | T | N | d1 | Gewicht Kilogramm | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2,03 | 3,3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1,99 | 6,3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1,99 | 8,6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1,91 | 9,6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1,92 | 11,2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1,85 | 22,5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1,82 | 30,1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1,80 | 38,6 |
Zeichnung des Schiffs galvanisierte Sog Schalltrichter-Marine Pipe Fittings
