COLUMBIUM 3145 Wasser schmiert das obere Steuer, das Marine Hydraulic Steering trägt
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Material: | Gießen von C-Mn-Stahl, Flussstahl, Schmieden von C-Mn-Stahl | Standard: | CB*3145 |
|---|---|---|---|
| Inspektion: | NDE (Ultraschalltest und magnetische Prüfung durch qualifiziertes Personal), Dimensionsprüfung | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Hervorheben: | Oberes Steuerlager des COLUMBIUMS 3145,COLUMBIUM 3145 obere Steuerlager,Soem-COLUMBIUM 3145 Marine Hydraulic Steering |
||
Produkt-Beschreibung

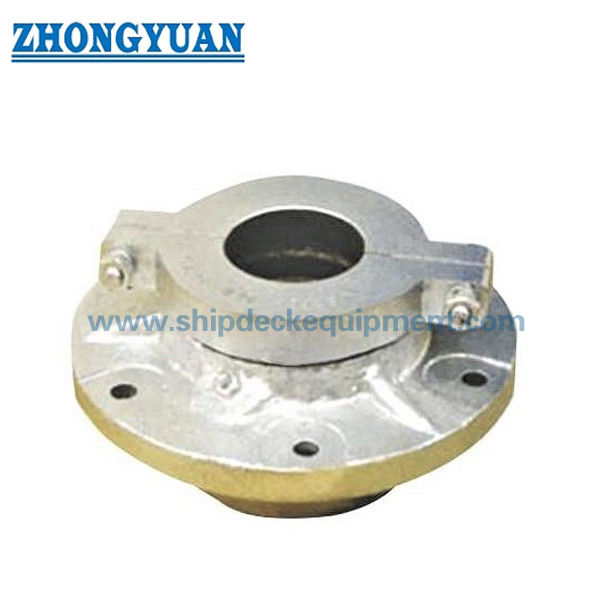

COLUMBIUM 3145 Wasser schmiert oberes Steuer-Lager
Beschreibung
Wasser des COLUMBIUMS 3145, oberes Steuerlager zu schmieren ist ein Gerät, das am Rumpf befestigt wird, um das Steuer zu stützen. Das obere Steuerlager ist das Lager, das benutzt wird, um den Ruderschaft im Schiffssteuergerät zu stützen, das garantieren kann, dass der Ruderschaft nicht in das Wasser fällt, helfen auch dem Ruderschaft, um die Rolle der Schmierung zu drehen und zu spielen. Das obere Steuerlager, das am Steuerkopf gelegen ist, um dem Gewicht des Steuers und der Radial- und axialen Kräfte zu widerstehen wird es, unterworfen.
Technische hauptsächlichspezifikation
- Material; Casting-C-Mangan Stahl, Flussstahl, Kupfer, Bronze
- Standard: CB*3145
- Inspektion: NDE (Ultraschallprüfung und magnetische Prüfung durch qualifizierte Betreiber), Maß-Kontrolle
- Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA, etc.
Technische hauptsächlichparameter:
| Ruderschafts-Durchmesser. | d1 | d2 | D1 | D2 | D | H1 | H | T1 | t | Tragen von GB301-64 | Halteschrauben n x d0 |
Gewicht (Kilogramm) |
|
| 40 | 34 | 52 | 80 | 120 | 146 | 34 | 80 | 12 | 14 | 8208 | 6 | M10 | 2,6 |
| 50 | 44 | 62 | 92 | 134 | 160 | 43 | 92 | 14 | 14 | 8210 | 6 | M10 | 4,8 |
| 60 | 52 | 72 | 110 | 158 | 188 | 45 | 106 | l4 | 16 | 8212 | 6 | Ml2 | 6,1 |
| 70 | 62 | 86 | 122 | 170 | 206 | 51 | 114 | 16 | 16 | 8214 | 6 | M12 | 9,1 |
| 80 | 70 | 96 | 135 | 199 | 235 | 65 | 124 | 18 | 16 | 8216 | 6 | M12 | 13,2 |
| 90 | 80 | 106 | 154 | 220 | 260 | 68 | 145 | 18 | 20 | 8218 | 6 | M16 | 21 |
| 100 | 88 | 120 | 174 | 250 | 298 | 70 | 158 | 20 | 20 | 8220 | 6 | Ml6 | 26,4 |
| 110 | 98 | 130 | 188 | 272 | 320 | 80 | 168 | 20 | 20 | 8222 | 6 | M16 | 32,3 |
| 120 | 106 | 140 | 202 | 294 | 342 | 90 | 183 | 22 | 24 | 8224 | 6 | Ml6 | 40,4 |
| 140 | 126 | 160 | 230 | 322 | 382 | 110 | 210 | 24 | 24 | 8228 | 6 | M20 | 55,8 |
| 160 | 144 | 184 | 258 | 354 | 424 | 120 | 239 | 26 | 28 | 8232 | 6 | M20 | 66,2 |
| 180 | 164 | 204 | 286 | 386 | 456 | 130 | 264 | 28 | 28 | 8236 | 6 | M20 | 98 |
| 200 | 180 | 228 | 318 | 422 | 490 | 140 | 294 | 30 | 32 | 8240 | 6 | M24 | 125,4 |
| 220 | 200 | 248 | 338 | 446 | 516 | 155 | 315 | 30 | 32 | 8244 | 6 | M24 | 154 |
Zeichnung von COLUMBIUM 3145 Wasser schmieren das obere Steuer, das Marine Hydraulic Steering trägt
