COLUMBIUM 3146 Wasser unteres Steuer-Lager Marine Hydraulic Steering schmieren

Produktdetails:

Herkunftsort: China
Markenname: Zhongyuan Marine Equipmen
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Modellnummer: Standard oder kundenspezifisch

Zahlung und Versand AGB:

Min Bestellmenge: 1 Einheit
Preis: Based on quotation
Verpackung Informationen: Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen
Lieferzeit: Basierend auf den Projektanforderungen
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: Maßgeschneiderte Produktion basierend auf den Projektanforderungen
Bestpreis Kontakt

Detailinformationen
Material: Gießen von C-Mn-Stahl, Flussstahl, Schmieden von C-Mn-Stahl Standard: CB*3146
ART: A keine wasserdicht, B wasserdicht Anwendbarer Durchmesser des Ruderschafts: ø 60-200 mm (A-Typ), ø 60-320 mm (B-Typ)
Inspektion: NDE (Ultraschalltest und magnetische Prüfung durch qualifiziertes Personal), Dimensionsprüfung Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
Hervorheben:

COLUMBIUM 3146 Steuerlager senken

,

CCS-COLUMBIUM 3146 Steuerlager senken

,

COLUMBIUM 3146 CCS senkt Steuer-Fördermaschine

Produkt-Beschreibung

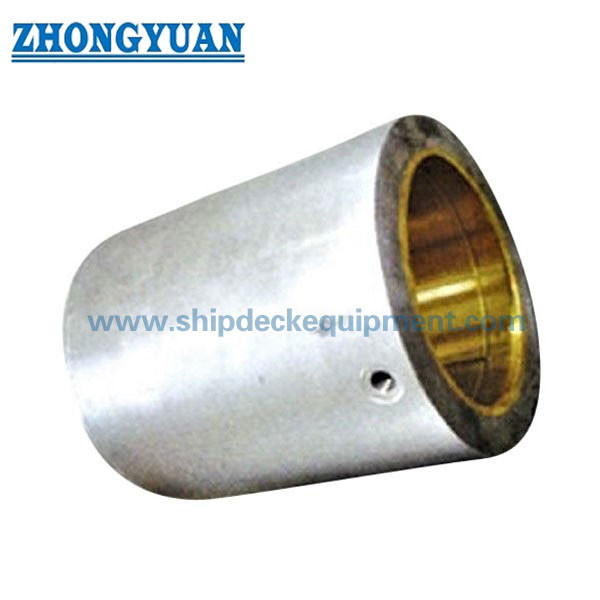

COLUMBIUM 3146 Wasser unteres Steuer-Lager schmieren



Beschreibung

Wasser CB3146 schmierte unteres Steuerlager ist ein Gerät, das am Rumpf befestigt wurde, um das Steuer zu stützen. Das untere Steuerlager, das am Punkt eingestellt wird, in dem der Ruderschaft die äußere Platte des Rumpfs eindringt, trägt im Allgemeinen nur Radialkraft.



Technische hauptsächlichspezifikation

  1. Material; Casting-C-Mangan Stahl, Roheisen, Flussstahl, Kupfer, Bronze
  2. Standard: CB*3146
  3. Art: Keines wasserdicht, B wasserdicht
  4. Anwendbarer Ruderschafts-Durchmesser: ø 60-200mm (a-Art), ø 60-320mm (B)
  5. Inspektion: NDE (Ultraschallprüfung und magnetische Prüfung durch qualifizierte Betreiber), Maß-Kontrolle
  6. Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA, etc.



Technische hauptsächlichparameter:

Art A

Ruderschafts-Durchmesser. d1 d2 D H T1 t Halteschrauben
n x d0		 Gewicht
(Kilogramm)
60 76 122 102 112 6 5 6 M6 8
70 86 132 112 127 6 5 6 M6 10,1
80 96 142 122 l42 6 5 6 M6 14,3
90 106 160 138 157 6 5 6 M6 17,4
100 120 180 156 170 6 5 6 M6 22,8
110 130 190 164 185 8 6 6 M8 28,5
120 140 200 174 200 8 6 6 M8 34,9
130 154 224 198 213 8 6 6 M8 41,7
140 164 234 204 228 8 6 6 M8 48,4
150 174 244 214 243 8 8 6 M10 55,8
160 184 254 224 258 10 8 6 M10 63,3
180 204 274 244 288 10 8 6 M10 78
200 228 308 268 316 10 8 6 M10 95,4


COLUMBIUM 3146 Wasser unteres Steuer-Lager Marine Hydraulic Steering schmieren 0

Zeichnung unterer Steuer-Lager-Art A



Art B

Ruderschafts-Durchmesser. d1 d2 D H h T1 T2 Halteschrauben
n x d0		 Gewicht
(Kilogramm)
60 76 122 IJ2 120 24 8 II 6 M8 8,8
70 86 132 112 135 24 8 11 6 M8 10,5
80 96 142 122 150 24 8 11 6 M8 14,8
90 106 160 138 165 24 8 11 6 M8 19,5
100 120 180 156 180 32 10 13 6 M8 24,9
110 130 190 164 195 32 10 13 6 M8 28,9
120 140 200 174 210 32 10 13 6 M8 35,4
130 154 224 198 225 32 10 l3 6 M8 42,1
140 164 234 204 240 32 12 16 6 M8 49,4
150 174 244 214 255 12 J2 16 6 M10 57,3
160 184 254 224 270 32 12 16 6 M10 65,8
180 204 274 244 300 36 12 16 6 M10 87,2
200 228 308 268 330 36 12 16 6 M10 112,6
220 248 328 292 360 36 14 20 6 M12 137,2
240 268 348 312 390 36 14 20 6 M12 165,5
260 288 368 332 420 40 14 20 6 M12 187,7
280 312 402 362 450 40 14 20 6 M12 233,7
300 332 422 378 480 40 14 20 6 M12 264
320 352 442 401 510 40 14 20 6 M12 300,5


COLUMBIUM 3146 Wasser unteres Steuer-Lager Marine Hydraulic Steering schmieren 1

Zeichnung unterer Steuer-Lager-Art B
