Superzellgummi-Fender für Häfen und Marine-Terminals
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Geeignet für: | Endgeräte, die eine geringe Reaktionskraft und eine hohe Energieabsorption erfordern | Verwendet in: | Großterminals wie Öl- und Containerterminals sowie Entwicklung und Anlegestand im Ausland |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | Superzellgummi-Fender,PE-Pad-Gummi-Fender,Vorstehendes PE-Pad-Gummi-Fender |
||
Produkt-Beschreibung
Super Cell Gummi-Fender für Häfen und Schiffsterminals
Produktübersicht

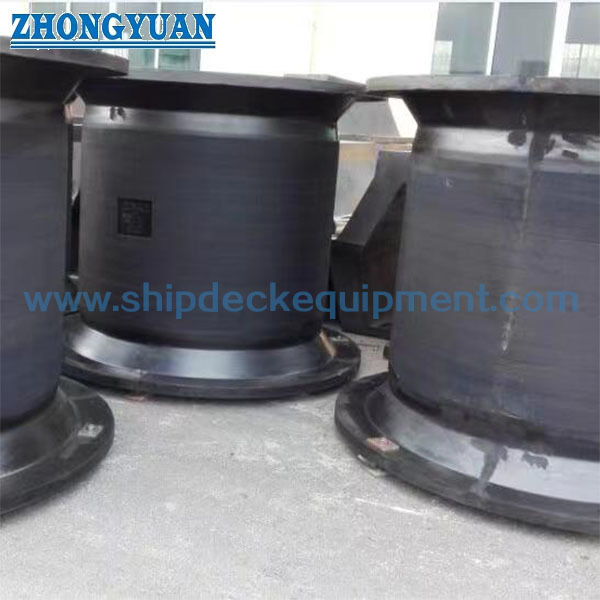

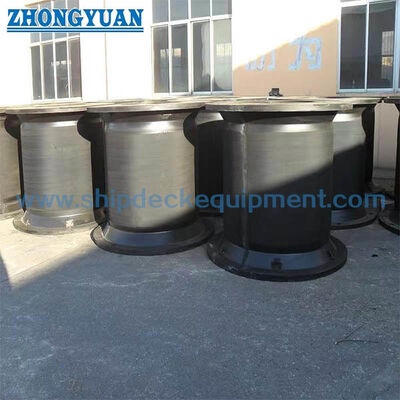

Der Super Cell Gummi-Fender für Häfen und Schiffsterminals ist ein fester axial komprimierender Fender mit einem hohlen zylindrischen Gummikörper und integrierten Montageflanschen. Die gelieferte Serie deckt Nennhöhen von 400 bis 3.000 mm ab, mit katalogmäßig bewerteter Leistung bei 52,5 % axialer Verformung. Die Geometrie bietet eine breite Montagefläche für die Lastübertragung in die Kaimauerstruktur und eignet sich gut für Systeme mit einer vorderen Stahlplatte.
Ein komplettes Zellfender-System kann eine oder mehrere Gummieinheiten mit einer gefertigten geschlossenen Stahlfrontplatte, verschraubten UHMW-PE-Auflagepads, Ankern und feuerverzinkten Stütz-/Rückhaltketten kombinieren. Die endgültige Fenderklasse, die Plattenfläche und die Kettenanordnung werden anhand der Anlegenergie, der zulässigen Reaktionskraft, der Grenzwerte für den Schiffskörpersdruck, des Installationsspielraums und der projektspezifischen Betriebsbedingungen ausgewählt.
Schnelle Spezifikationen
- Produkttyp: Fester Zell-Gummi-Fender für die Schifffahrt
- Gelieferter Nennhöhenbereich: 400–3.000 mm
- Katalogmäßig bewertete axiale Verformung: 52,5 %
- Referenzkompression der Leistungskurve: bis zu 55 %
- Veröffentlichte Leistungsgruppen: Ober-Hoch | Hoch | Standard | Niedrig
- Typische Systemanordnung: Gummieinheit | geschlossene Stahlfrontplatte | UHMW-PE-Auflagepads | Anker | feuerverzinkte Ketten
- Typische Anwendungen: Container-, Massengut-, Öl- und Gasterminals, Stückgutterminals, Fähr-/RoRo- und Kreuzfahrtterminals
- Gummi-Materialkontrolle: Zugfestigkeit ≥16 MPa, Bruchdehnung ≥400 %, Härte ≤78 Shore A und Druckverformungsrest ≤30 %, mit zusätzlicher Prüfung der Gummieigenschaften, ausgewählt entsprechend der Projektspezifikation.
Struktur- und Fender-Systemkonfiguration
Zell-Gummielement | gefertigte geschlossene Stahlfrontplatte | mechanisch verschraubte UHMW-PE-Auflagepads | Anker/Einbauteile | Gewichts-, Zug- und/oder Scherungsketten nach Bedarf des Systemdesigns.
Die Frontplatte ist aus Q355B-Stahl nach GB/T 1591-2018 oder einem zugelassenen Äquivalent spezifiziert, es sei denn, eine andere Projektstahlgüte ist erforderlich. Die geschlossene Kastenkonstruktion unterliegt einer Dichtheits-/Leckageprüfung, um das Risiko des Wassereintritts zu verringern. Äußere Stahlflächen werden nach Sa 2½ vorbereitet und durch ein projektdesigntes Marine-Beschichtungssystem gemäß ISO 12944 geschützt; für Kettengarnituren wird, wo spezifiziert, eine Feuerverzinkung verwendet. Auflagepads sind jungfräuliches schwarzes UV-stabilisiertes UHMW-PE, typischerweise 50–80 mm dick, wobei die endgültige Dicke durch den Kontaktdruck, die Verschleißreserve und die Einsatzbedingungen bestimmt wird.
Haupttechnische Spezifikationen:Merkmal
| Typ | H | h | D1 | D2 | n-Φd | MD | h1 | L | Gewicht (kg) |
| SC-H400 | 400 | 25 | 550 | 650 | 4-Φ30 | 22 | 10 | 270 | 76 |
| SC-H500 | 500 | 25 | 550 | 650 | 4-Φ32 | 24 | 12 | 300 | 110 |
| SC-H630 | 630 | 30 | 700 | 840 | 4-Φ39 | 30 | 14 | 330 | 230 |
| SC-H800 | 800 | 30 | 900 | 1050 | 6-Φ40 | 32 | 14 | 360 | 410 |
| SC-H1000 | 1000 | 35 | 1100 | 1300 | 6-Φ47 | 39 | 18 | 430 | 790 |
| SC-H1150 | 1150 | 40 | 1300 | 1500 | 6-Φ50 | 42 | 22 | 500 | 1200 |
| SC-H1450 | 1450 | 47 | 1650 | 1850 | 6-Φ61 | 52 | 26 | 570 | 2300 |
| SC-H1600 | 1600 | 50 | 1800 | 2000 | 8-Φ61 | 52 | 28 | 570 | 3000 |
| SC-H1700 | 1700 | 55 | 1900 | 2100 | 8-Φ66 | 56 | 30 | 620 | 3600 |
| SC-H2000 | 2000 | 55 | 2000 | 2200 | 8-Φ74 | 64 | 32 | 700 | 5200 |
| SC-H2250 | 2250 | 60 | 2300 | 2550 | 10-Φ74 | 64 | 36 | 700 | 7400 |
| SC-H2500 | 2500 | 70 | 2700 | 2950 | 10-Φ74 | 64 | 38 | 700 | 10500 |
| SC-H3000 | 3000 | 75 | 3150 | 3350 | 12-Φ90 | 76 | 40 | 800 | 18500 |
Auswahl- und Anfrageleitfaden
Schritt 1 – Definieren Sie die Anlegeanforderung: Geben Sie den Schiffstyp und die Größenordnung, die Anlegekonfiguration, die Auslegungsanlegenergie, die zulässige Fenderreaktion und die Grenzwerte für den Schiffskörpersdruck an.
Schritt 2 – Wählen Sie Höhe und Leistungsgruppe: Passen Sie die erforderliche Energie-/Reaktionshülle unter den angegebenen Betriebsbedingungen an; wählen Sie nicht nur nach der Nennhöhe des Fenders.
Schritt 3 – Definieren Sie das Frontalsystem: Bestätigen Sie die Plattenabmessungen, die UHMW-PE-Auflagefläche/-dicke, den verfügbaren Installationsspielraum, die Ankerschnittstelle und die erforderlichen Gewichts-/Zug-/Scherungsketten.
Schritt 4 – Bestätigen Sie Projektbedingungen und Verifizierung: Geben Sie den Temperaturbereich, die Annahmen für Anlegewinkel/-geschwindigkeit, die geltende Auslegungs-/Testgrundlage, die Dokumentationsanforderungen und jegliche Zeugenprüfung durch Dritte an.
Wichtige technische Vorteile
- Die katalogmäßig bewertete axiale Kompression von 52,5 % bietet einen praktischen Bereich für die Auswahl von Energie/Reaktion für feste Fender-Systeme.
- Die kreisförmige Montagefläche verteilt die Fenderlasten auf eine breite Auflagefläche und integriert sich effizient mit großen Frontplatten.
- Die Zellgeometrie ist unter normalen Scherkomponenten stabil; Systemketten können hinzugefügt werden, wo Plattengewicht, Zuglast oder Scherwiderstand dies erfordern.
- Die Maßreihe H400–H3000 unterstützt eine Vielzahl von Anlegekonfigurationen, ohne separate dünne Seiten für einzelne Größen zu erstellen.
Installation und Systemintegration
Die Gummi-Zelle wird zwischen der Kaimauerstruktur und der Frontplatte installiert. Ausreichender radialer und seitlicher Spielraum muss für die Ausdehnung und Verformung des Gummikörpers ohne Behinderung vorgesehen werden. Bei Anordnungen mit mehreren Einheiten muss der Abstand auch verhindern, dass benachbarte Fender oder die Plattenstruktur während des gesamten Kompressionszyklus behindert werden.
Für neue Stahlbeton-Kaimauern können Gussanker mit einer Schablone installiert werden. Für bestehende Strukturen dürfen nach der strukturellen Verifizierung nur geeignete nachträglich installierte Anker verwendet werden. Die endgültige Einbettung, Bewehrung, Randabstände, Plattengeometrie, Kettenhalterungen und Kettenlängen werden durch die genehmigte Projekt-GA und die Ankeranordnung festgelegt.
Inspektion und Dokumentation
Die grundlegende Qualitätsprüfung umfasst Sicht- und Maßprüfung, physikalische Gummieigenschaften und eine vollständige Kompressionsprüfung der Reaktionskraft und Energieabsorption unter den vereinbarten Testbedingungen. Wenn die Stahlfrontplatte geliefert wird, können die Fertigungsunterlagen Schweißinspektion/NDT wie spezifiziert, Dichtheitsprüfung der geschlossenen Kastenkonstruktion oder Luftleckprüfung, Beschichtungsinspektion und Aufzeichnungen über die Trockenschichtdicke umfassen. Verzinkte Kettengarnituren und UHMW-PE-Auflageflächen werden gemäß der Projektspezifikation verifiziert.
Die PIANC Fender Guidelines 2024 (MarCom WG211) sind die aktuellen internationalen Richtlinien für die Auslegung, Herstellung und Prüfung von Fender-Systemen. Jede Aussage zur Projektkonformität, Typgenehmigung, Produktzertifizierung oder Zeugenprüfung muss an den tatsächlichen vertraglichen Umfang und die unterstützenden Aufzeichnungen gebunden sein.
Anwendungen
Container- und Massengutterminals | Öl- und Gasterminals | Stückgutliegeplätze | Fähr- und RoRo-Terminals | Kreuzfahrtterminals | Marine- und Mehrzweckliegeplatzprojekte, bei denen ein Zell-Fender-System geeignet ist.
Zeichnungen und Fotos
FAQ
F1: Wie wird der richtige Super Cell Gummi-Fender ausgewählt?
A1: Wählen Sie anhand der erforderlichen Anlegenergie und der zulässigen Reaktion, prüfen Sie dann den Schiffsdruck, die Höhe, die Plattengröße, den Spielraum und die Projektprüfbedingungen.
F2: Kann der Zellfender mit Frontplatte und UHMW-PE-Auflage geliefert werden?
A2: Ja. Er kann mit einer geschlossenen Stahlplatte, verschraubter UHMW-PE-Auflage, Ankern und projektdesignten Ketten integriert werden.
F3: Was wird vor der Lieferung verifiziert?
A3: Die vereinbarte ITP kann Abmessungen, Gummieigenschaften, Reaktions-/Energieperformance, Plattenfertigung/-dichtheit, Schutzsysteme und Material-/Dokumentationsaufzeichnungen umfassen.
