Schlüsselloch / Omega-Gummi-Fender für Schiffe und Häfen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | Ohm | Anwendbar: | Schiffssteg, Schiffsseite, Schiffsheck, Trockendock, Schwimmdock, Kaiseite |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | Drydock Marine Rubber Fender,shipside Marine Rubber Fender,CCS-Gummistoßdämpfer für Bootsdocks |
||
Produkt-Beschreibung

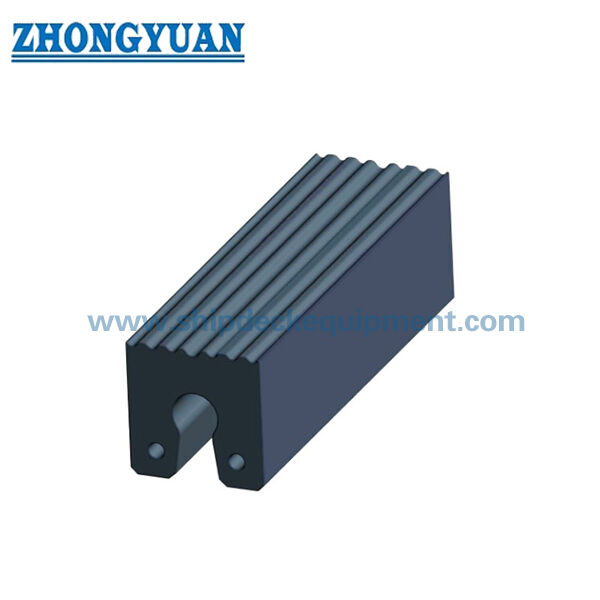

Schlüsselloch / Omega-Gummi-Fender für Schiffe und Häfen
Produktübersicht
Keyhole/Omega Typ Rubber Fender für Schiffe und Docks ist ein Profil aus massivem Gummi für den Schutz von Schiffsstamm, Seiten und Heck sowie für Trockendock-, Schwimmdock- und Kaianlagen.Die gelieferte Zeichnung der Ω-Serie verwendet eine zentrale Öffnung und Montage in Schlüsselloch-Stil, so dass die Seite die mitgelieferte Omega-Bezeichnung mit dem international anerkannten Schlüsselloch-Suchbegriff kombiniert.
Die gelieferte Serie enthält zwei Nennquerschnitte: 250 × 250 mm und 300 × 300 mm. Die Quelle liefert Dimensionsdaten, aber keine überprüfte numerische Reaktionskraft-/Energienaufnahme-Tabelle.Die Leistungswerte sind daher weder erfunden noch von ausländischen Modellreihen für Schlüssellochen kopiert..
Schnelle Angaben
- Typ des Produkts: Schlüsselloch-Stil-/Omega-Fender mit Profil aus massivem Gummi
- Angebotene Nenngrößen: 250 × 250 mm. 300 × 300 mm.
- Lieferte B1-Maße: 150 mm.
- Lieferte Befestigungslochdurchmesser d: 25 mm 30 mm
- Lieferte Abmessungen: 50 mm. 60 mm.
- Anwendungsbereiche: Schiffsstamm, Seiten- und Heck; Trockendock; schwimmendes Dock; Kai-Seite
- Status der Veröffentlichung der Leistung: Dimensionsreihen bestätigt; numerische Reaktions-/Energietabelle nicht geliefert
Struktur und Konfiguration
Einstückiges Schlüsselloch aus massivem Gummi / Omega-Profil. Zentrale Schlüsseloch-Öffnung / Slot. Zwei Montagezonen an der Basis. Optional gegrabenes Kontaktgesicht nach Zeichnung / Projektanforderung.
Internationale Kataloge für Schlepperschutzscheiben verwenden den generischen Begriff "Schlüssellochschutzscheibe" für eine eng verwandte Familie von Bug- und Heckprofilen. Diese internationale Bezeichnung dient ausschließlich der Suche.Ausländische Modellcodes, die Größen und Leistungswerte festlegen, werden nicht als Zhongyuan-Produktdaten verwendet.
Haupttechnische Spezifikationen
| TYPE | Größen (mm) | ||||
| B | B1 | H | d | h | |
| Ohm250 | 250 | 150 | 250 | 25 | 50 |
| Ohm300 | 300 | 184 | 300 | 30 | 60 |
Auswahl- und Anfrageführer
Schritt 1 1
Schritt 2 Aus dem verfügbaren Montageplatz und der vorhandenen Ersatzteilgeometrie wählen Sie das Nennprofil von 250 oder 300 mm aus.
Schritt 3: Bestätigen Sie die Gesamtlänge, den Abstand zwischen den Befestigungslöchern, die Anordnung von Stift/Schrauben, die Stützstruktur und die Notwendigkeit einer gerilten oder glatten Kontaktfläche.
Schritt 4 ️ Falls eine quantifizierte Leistung erforderlich ist, geben Sie die Konstruktionsbasis Kontaktlast/Energie an und geben Sie die erforderliche Berechnung oder Prüfprüfung an.
Schritt 5: Bestätigen Sie die Menge, den Umfang der Inspektion/Dokumentation und den Lieferort.
Wesentliche Vorteile der Technik
- Die Schlüsselloch-Zentrumgeometrie bietet ein kompaktes Profil, das auf einem Schiff / Dock montiert wird, mit definierten Befestigungszonen.
- Zwei mitgelieferte Nennschnitte unterstützen den Austausch und Neubau mit begrenzter Installationstiefe.
- Profile können in Vor-, Seit- oder Heckschutz-Layouts verwendet werden, wenn ein langer durchgehender Gummi-Kontaktstreifen erforderlich ist.
- Die internationale Schlüssellochterminologie verbessert die Klarheit der Suche, ohne das Modellsystem eines anderen Lieferanten zu kopieren.
Installation und Systemoberfläche
Der Fender wird durch die Profilbefestigungszonen an das Schiff oder die Dockstützstruktur montiert.Der Mindestbiegungsradius und die Stützstruktur müssen für die eigentliche Anlage festgelegt werden und nicht von einer anderen Schlüssellochserie eines Lieferanten kopiert werden..
Inspektion und Dokumentation
Die Ausgangsqualitätskontrolle umfasst die visuelle Inspektion, die Dimensionsprüfung und die Prüfung der physikalischen Eigenschaften von Kautschuk.Es wird keine numerische Angabe über die Reaktionskraft/Energienaufnahme hinzugefügt, wenn das gelieferte Produktmaterial keine zuverlässige Tabelle für die Leistung liefert..
Die derzeitigen Anleitungen für das Fender-System werden für das Projektdesign und die Prüflogik verwendet, während Typgenehmigung, Produktzertifizierung,die Zeugenaussagen von Dritten und die Unterlagen der Klasse werden nur angegeben, wenn der entsprechende Umfang vereinbart und dokumentiert wurde.
Anwendungen
Schiffsstamm. Schiffsseite. Schiffshahn. Schlepperschutz.
Zeichnung und Fotos
Häufig gestellte Fragen
F1: Ist der Omega-Typ der gleiche wie jeder internationale Schlüsselloch-Fender? aber Abmessungen und Befestigungsdetails variieren je nach Hersteller und Projekt.
F2: Warum werden keine ausländischen Schlüssellochmaße hinzugefügt? Die Seite veröffentlicht nur die mitgelieferten Produktmaße Ω250/Ω300.nicht als Zhongyuan-Produktdaten kopiert.
F3: Kann das Profil um einen Bogen gekrümmt werden?die Zwischenstütze und die Befestigungseinrichtung müssen für den ausgewählten Abschnitt und die gewählte Länge überprüft werden.
