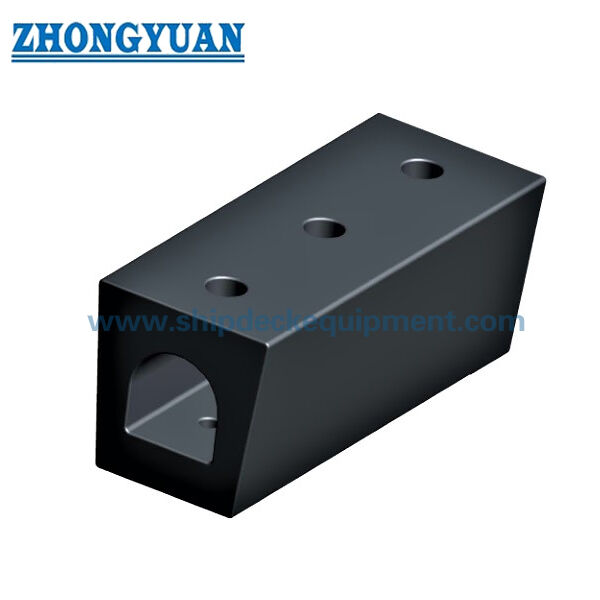

Trapezförmiger Gummi-Fender für Schiffe und Kai-Seiten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | Trapezform | Anwendbar: | Schiffs- und Hafenseite |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | Trapez Marine Rubber Fender,CCS Marine Rubber Fender,Trapezgummistoßdämpfer für Boote |
||
Produkt-Beschreibung
Trapezförmiger Gummi-Fender für Schiffe und Kaiwände
Produktübersicht
Der trapezförmige Gummi-Fender für Schiffe und Kaiwände ist ein Vollgummi-Profil mit einem sich verjüngenden Querschnitt zum Schutz von Schiffsseiten und Kaiwänden. Die gelieferte Serie umfasst sechs Querschnittsoptionen, vier mit detaillierten Befestigungsmaßen und zwei größere 500-mm-Profile mit einer angegebenen Einheitslänge von 1.500 mm.
Diese Seite verwendet den internationalen beschreibenden Begriff “trapezförmiger Gummi-Fender”; “Trapez-Gummi-Fender” wird als sekundärer Suchbegriff beibehalten, da er in der gelieferten Quelle vorkommt.
Schnelle Spezifikationen
- Produkttyp: Trapezförmiges / Trapez-Vollgummi-Profil-Fender
- Gelieferter Nenn-B-Bereich: 300–500 mm
- Gelieferter Nenn-H-Bereich: 250–500 mm
- Detaillierte Befestigungsmaße für vier kleinere Profile geliefert
- Angegebene Einheitslänge für zwei 500-mm-Profile: 1.500 mm
- Anwendungen: Schiffsseite und Kaiwand
- Status der Leistungsveröffentlichung: Maße geliefert; keine vollständige numerische Reaktions-/Energietabelle bereitgestellt
Struktur & Konfiguration
Sich verjüngender / trapezförmiger Vollgummi-Querschnitt | zentrale interne Öffnung / Befestigungsgeometrie bei den detaillierten Profilen | Längsprofilkörper | projektspezifische Befestigung an Schiffs- oder Kaiunterstützung.
Die Profilform ergibt eine schmalere Montagefläche im Verhältnis zur äußeren Kontaktbreite bei ausgewählten Größen. Die endgültige Länge und Befestigungsgeometrie müssen der genehmigten Produktzeichnung für den ausgewählten Abschnitt folgen.
Haupttechnische Spezifikationen:
| Typ | Größen (mm) | |||||
| B | Bl | H | D | d | h | |
| 300x250x250 | 300 | 250 | 250 | 65 | 30 | 75 |
| 400x320x400 | 400 | 320 | 400 | 80 | 40 | 100 |
| 470x405x405 | 470 | 405 | 405 | 80 | 40 | 120 |
| 422x187x330 | 422 | 187 | 330 | 38 | 64 | 70 |
| 500x400x500 | 500 | 400 | 500 | L=1500 | ||
| 500x260x500 | 500 | 260 | 500 | L=1500 | ||
Auswahl- & Anfrageleitfaden
Schritt 1 – Bestätigen Sie den erforderlichen Querschnitt aus der vorhandenen Installation oder dem verfügbaren Montagebereich.
Schritt 2 – Bestätigen Sie die Gesamtlänge, die Befestigungsgeometrie und ob die Installation auf der Schiffsseite oder der Kaiwand erfolgt.
Schritt 3 – Geben Sie das Material der Stützstruktur, die Bolzen-/Rückwandanordnung und die erwartete Kontaktrichtung an.
Schritt 4 – Wenn eine quantifizierte Leistung erforderlich ist, geben Sie die Zielreaktions- / Energiebasis an und spezifizieren Sie die Berechnungs- oder vollständigen Verifizierungsanforderungen.
Schritt 5 – Bestätigen Sie die Menge, Dokumentation, Inspektion und Lieferanforderungen.
Wichtige technische Vorteile
- Das sich verjüngende Profil bietet eine alternative Kontaktgeometrie, bei der ein einfaches quadratisches oder D-Profil nicht zum verfügbaren Installationsraum passt.
- Sechs gelieferte Querschnitte decken Nennhöhen von 250–500 mm und verschiedene Basisbreitenverhältnisse ab.
- Die direkte Vollgummi-Konstruktion unterstützt einen einfachen Austausch bei Anwendungen an Schiffsseiten und Kaiwänden.
- Große 500-mm-Profile werden mit einer angegebenen Einheitslänge von 1.500 mm für die Projektplanung geliefert.
Installation & Systemintegration
Der trapezförmige Fender wird mit den genehmigten profilspezifischen Löchern und der Rückwandanordnung an der Schiffs- oder Kaiunterstützungsstruktur befestigt. Die endgültige Bolzengröße, der Abstand, die lokale Verstärkung und der Installationsspielraum werden aus dem ausgewählten Abschnitt, dem Stützmaterial und der Projektlastbasis ermittelt.
Inspektion & Dokumentation
Die grundlegende Qualitätskontrolle umfasst Sichtprüfung, Maßverifizierung und Prüfung der physikalischen Gummieigenschaften. Es wird kein numerischer Reaktionskraft- / Energieabsorptionsanspruch hinzugefügt, wenn das gelieferte Produktmaterial keine zuverlässige tabellierte Leistungsbasis bietet.
Die aktuelle technische Anleitung für Fender-Systeme wird für das Projektdesign und die Testlogik verwendet, während Typgenehmigung, Produktzertifizierung, Zeugen von Dritten und Klassendokumentation nur dann angegeben werden, wenn der entsprechende Umfang vereinbart und dokumentiert wurde.
Anwendungen
Schiffsseiten | Kaiwände | Trockendockschutz | Schwimmdockkanten | Kaimauer-Schutz | Ersatz-Fender mit trapezförmigem Profil
Zeichnung & Fotos
FAQ
F1: Hat “Trapez-Gummi-Fender” die gleiche Suchintention? — Ja. Die gelieferte Quelle verwendet “Trapez”, während “trapezförmiger Gummi-Fender” der klarere beschreibende Seitenname ist.
F2: Warum sind D, d und h für die beiden 500-mm-Profile leer? — Die gelieferte Tabelle gibt nur B, B1, H und L = 1500 für diese Zeilen an; die fehlenden Befestigungsmaße werden nicht erraten.
F3: Werden Reaktions- und Energiewerte veröffentlicht? — Es wurde keine zuverlässige numerische Leistungstabelle geliefert. Quantifizierte Leistung sollte aus einer genehmigten Produktberechnung oder Testbasis stammen.
