ISO 7061 Typ B Aluminium-Küstenpassage mit rutschsichernden Stufen
Produktdetails:
Herkunftsort: | China |
Markenname: | Zhongyuan |
Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | As per quotation |
Verpackung Informationen: | Palette oder besonders angefertigt |
Lieferzeit: | Gemäß des Angebots |
Zahlungsbedingungen: | TT, L/C, etc. |
Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
Detailinformationen |
|||
Standard:: | ISO 7061:2015 | Arten:: | Schieberückhaltbarer B-Bogen-Treppenweg; |
---|---|---|---|
Material:: | Aluminium | Schritt:: | Gleitschirmschritte; |
Haltungsgröße:: | mindestens 1000 mm gleichmäßig voneinander entfernt; | Nennlänge:: | 2 m bis 9 m in 0,5-Meter-Schritten; über 9 m in 1-Meter-Schritten; |
Nettobreite:: | 600 mm; | Anwendungswinkel:: | 0-55°; |
Konstruktionslast:: | 735 N auf jeder Stufe; | Oberflächenbehandlung:: | Anodische Oxidationsbehandlung; |
Zertifikate der Klasse:: | EU MED, EG-Typgenehmigung, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
Hervorheben: | Uferpassage ISO 7061,Aluminiumuferpassage,Marineuferpassage |
Produkt-Beschreibung

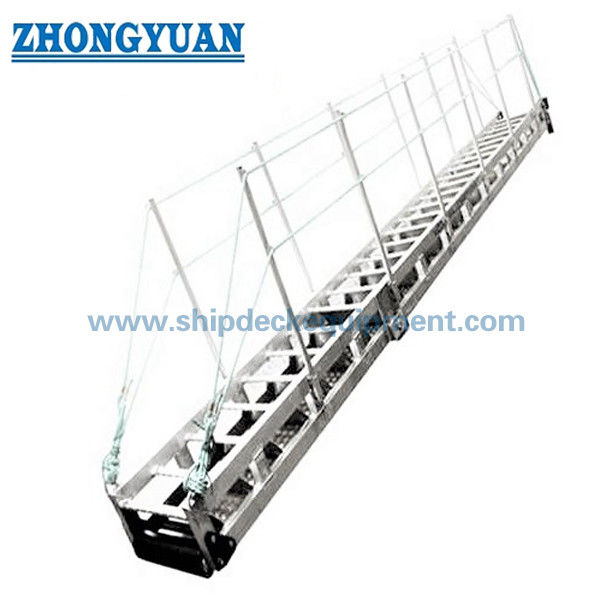

ISO 7061 Typ B Aluminium-Küstenpassage mit rutschsichernden Stufen
Beschreibung:
ISO7061-Aluminium-Küstengang mit rutschsicheren Stufen ist für den Transport an Bord von Schiffen ausgelegt, um einen leichten, bequemen und sicheren Zugang vom Schiff zum Ufer zu ermöglichen.für die Verwendung hauptsächlich durch die Schiffsbesatzung. Die rutschfeste Stufenoberfläche ist direkt als rutschfeste Bogenstufe zur Positionierung von Seitensträngern und Stützlasten ausgelegt, deren Unterseite mit einem Schutzbrett ausgestattet ist,mit einem Höchstneigungsgrad von 55° gegenüber der horizontalenDiese Gangways können auch für den Zugang von Schiff zu Schiff verwendet werden, wenn die Bedingungen günstig sind.
Haupttechnische Spezifikationen
- Standard: ISO7061:2015;
- Typen: Rutschsicherung für B-Bogen-Treppen;
- Material: Aluminium
- Schritt: Gleitschirmschritte;
- Netzbreite: 600 mm;
- Handgelenkhöhe: mindestens 1000 mm gleichmäßig voneinander entfernt;
- Nennlänge: 2 m bis 9 m in 0,5 m-Zunahmen; über 9 m in 1 m-Zunahmen; Länge ist individuell
- Anwendungswinkel: 0-55°;
- Konstruktionslast: 735 N auf jeder Stufe;
- Oberflächenbehandlung: Oxidationsbehandlung durch Anoden;
- Zertifikate der Klasse: EU MED, EG-Typgenehmigung, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Haupttechnische Parameter:
L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
Nettobreite (mm) | 600 | |||||||||||||
Sicherheitsfaktor | 2 auf die 0,2 %ige Belastungssicherheit der verwendeten Aluminiumlegierung | |||||||||||||
Schritte |
in regelmäßigen Abständen von 300 mm bis 400 mm in Längsrichtung. eine Mindesthöhe von 30 mm über dem Deck; die Holztreppen müssen mindestens mit einer Durchschnittsbreite von 40 mm in Berührung mit dem Deck |
|||||||||||||
Stänkions | mit einem zulässigen Höchstintervall von 1 500 mm | |||||||||||||
Händler und Zwischengeschäfte Leitfäden
|
Handgelenk und 2 Zwischenleitungen a) kontinuierlich und ausreichend angespannt sisal-, manila-, polypropylen- oder Kunststoffdraht, Mindestseildurchmesser von 16 mm; b) durchgehend starre Aluminiummasse oder Hohlschnitt |
Länge der Leiter, L |
Leiter Breite |
Leiterrahmen Größe |
Abstand zwischen Schritte |
Leiterrahmen Torsionswiderstand |
Flachheit Hogen |
Flachheit Schwankungen |
L/1 000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5 L/1 000 | 1,0 L/1 000 |
Zeichnung von ISO 7061 Typ B Aluminium-Küstengang mit rutschsicherer Treppe
