Aluminium-Poller-Gangway mit rutschfesten Stufen | Marine-Gangway ISO 7061 Typ B

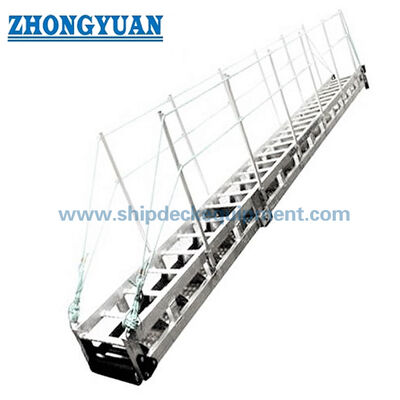

Aluminium-Küstengang mit rutschsicheren Stufen.

Produktübersicht

Der ISO 7061 Typ-B-Aluminium-Küstengang mit rutschsicherer Bogenstufe ist eine leichte Schiffszugängeinrichtung, die einen sicheren Zugang vom Schiff zum Ufer ermöglicht, hauptsächlich für die Schiffsbesatzung.Sie kann auch für den Zugang von Schiff zu Schiff verwendet werden, wenn die Betriebsbedingungen geeignet sind..

Die Typ-B-Konfiguration verwendet rutschfeste Bogenstufen, die direkt mit den Seitensträngern integriert sind, um die Bewegung von Personal zu unterstützen, wenn der Gang geneigt ist.Die angegebenen Daten erlauben eine Neigung von bis zu 55°, mit Ein- oder Zwei-Abschnitten-Konfigurationen je nach Anordnung und Handhabung des Behälters.

Öffentliche ISO-Informationen bestätigen, dass in der ISO 7061 Anforderungen für an Bord getragene Aluminium-Küstenpassagen für den Schiff-Küsten-Zugang festgelegt werden.und ISO-Vorschau-Material identifiziert Typ B als eine rutschsichere Bogen-Schritte GangwayDie neueste ISO-Ausgabe sollte für neue Projekte bestätigt werden.

Schnelle Angaben

• Typ des Produkts: Aluminiumboden mit rutschsicheren Bogenstufen aus Aluminiumband des Typs B → Personalzugangsgeräte für den Zugang von Schiff zu Land und geeigneter Zugang von Schiff zu Schiff
• Standard: ISO 7061:2015 nach den bereitgestellten Daten → für neue Projekte sollte die anwendbare Standardausgabe bestätigt werden.
• Material: Aluminium → Leichtbau für den Zugang zum Schiff mit Oberflächenbehandlung durch Anodenoxidation.
• Nettobreite: 600 mm → Standardabfahrtsbreite nach den angegebenen Daten.
• Längenbereich: 2 m bis 9 m in 0,5 m-Zahlen; über 9 m in 1 m-Zahlen → angepasste Länge erhältlich.
• Anwendungswinkel: 0° bis 55° → Anbauwinkel muss mit der genehmigten Befestigungsanordnung übereinstimmen.
• Konstruktionslast: 735 N bei jedem Schritt → Schrittlastreferenz Typ B.
• Handlänge: Mindest 1000 mm → Sicherheitshandlänge nach den angegebenen Daten.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Bestätigen der ISO 7061 Typ B Ganglänge, ein- oder zweiseitige Konfiguration und Aufbewahrung des Behälters.

Schritt 2: Bestätigen Sie den Montagewinkel, die obere Sicherungseinrichtung, die untere Stütze, den Landezustand und den Zugangsweg.

Schritt 3: Bestätigen Sie die Aluminiumlegierung, die Schweißanforderungen, die anodische Oxidationsbehandlung und die Korrosionsschutzanforderungen.

Schritt 4: Bestätigen Sie das Geländer, den Zwischenführer, den Abstand zwischen Stangen, den Stufen, das Schutzbrett und die rutschsicheren Details der Oberfläche.

Schritt 5: Bestätigen des Genehmigungsumfangs einschließlich MED, EG-Typgenehmigung, Klasseneinspektion oder projektbezogener Bescheinigungen.

Schritt 6: Angabe von Schiffstyp, Menge, Lieferort, erforderlichem Lieferdatum, GA-Zeichnung und Referenzfotos.

Struktur

Aluminium-Seitensträngen. Rutschfeste Bogenstufen. Kreuzglieder. Stangen. Handgriffe und Zwischenleitungen. Schutzbrett. Sicherungseinrichtungen.

Design, Sicherheit und technische Vorteile

• Die rutschsicheren Bogenstufen verbessern den Fußgrip, wenn der Gang in geneigtem Winkel angebracht ist.
• Die Aluminiumkonstruktion bietet eine leichte Lösung für den Zugang an Bord des Schiffes, wobei die erforderlichen strukturellen Leistungen beibehalten werden.
• Handgriffe und Zwischenleitungen unterstützen die sichere Bewegung des Personals und sollten der genehmigten Konstruktion entsprechen.
• Der Gang ist für den Zugang von Personal bestimmt und nicht für den Radverkehr wie beladene Trolleys ausgelegt.
• Der unterschiedliche Metallkontakt sollte kontrolliert werden, um das Risiko einer galvanischen Korrosion im Schiffsdienst zu verringern.
• Die Strukturflächigkeit, die Torsionsfestigkeit, die Stufenunterschiede und die Befestigungsvorrichtungen sind gemäß der anwendbaren Norm zu prüfen.

Benutzerdefinierte Attribute

• Norm: ISO 7061 → Anforderungen an Aluminium-Küstenpassagen für Seeschiffe.
• Typ: Typ B → rutschfeste Bogenstufe.
• Längen: angepasst → nach Anordnung des Behälters und Lagerraum ausgewählt.
• Breite: 600 mm → angebotene Netzbreite.
• Schritt: Gleitschirmschritte → direkte Gleitschutzoberfläche zur Unterstützung von Seitensträngern.
• Handgelenk: Mindesthöhe 1000 mm → Sicherheitszugangsanforderung.
• Oberflächenbehandlung: Anodische Oxidation → Schutz gegen Korrosion im Meer.
• Genehmigungsvoraussetzung: MED, EG-Typgenehmigung, Klassenbescheinigung oder Prüfung je nach Projektumfang.

Wie es funktioniert

Gangway is positioned between ship and shore → Securing devices fix the upper and lower ends → Anti-slip arc steps support personnel movement → Handrails provide protection → Side stringers and cross members transfer personnel load

Anwendungen

Passagierschiffe. Frachtschiffe. Tanker. Gastransporter. Handelsschiffe. Schiff-an-Küste-Zugang.

Zertifizierungen und Vorteile

Zertifikate und Genehmigungen können je nach Projektanforderung, Inspektionsumfang und Verfahren der zuständigen Behörde angeordnet werden.

Zertifizierung: EU MED, EG-Typgenehmigung, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Herstellerprüfbescheinigung.

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist Typ B für eine Neigung von 55° geeignet?

A1: Die vorgelegten Daten geben eine Höchstneigung von 55° an. Der tatsächliche Einsatz an Bord hängt von der Sicherungsanordnung, dem Landezustand, der Bewegung des Schiffes und dem genehmigten Montageverfahren ab.

F2: Kann dieser Gang Karren oder Radverkehr transportieren?

A2: Der Anwendungsbereich der ISO 7061 ist für den Zugang von Personal bestimmt und nicht für den Lastwagenverkehr.

F3: Welche Informationen sind vor dem Angebot erforderlich?

A3: Bestätigen Sie die Länge, die Abteilungsanordnung, die Lagerposition, die Befestigungsmethode, den Genehmigungsbereich, den Schiffstyp, das Lieferziel und das erforderliche Lieferdatum.
