GD / Flügeltyp Gummi-Fender für Rahmendocks und Marine-Terminals
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | GD | Anwendbar: | Rahmenklemme |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | Art Gummipuffer CCS GD,GD-Art Gummipuffer,GD-Gummipuffer für Docks |
||
Produkt-Beschreibung

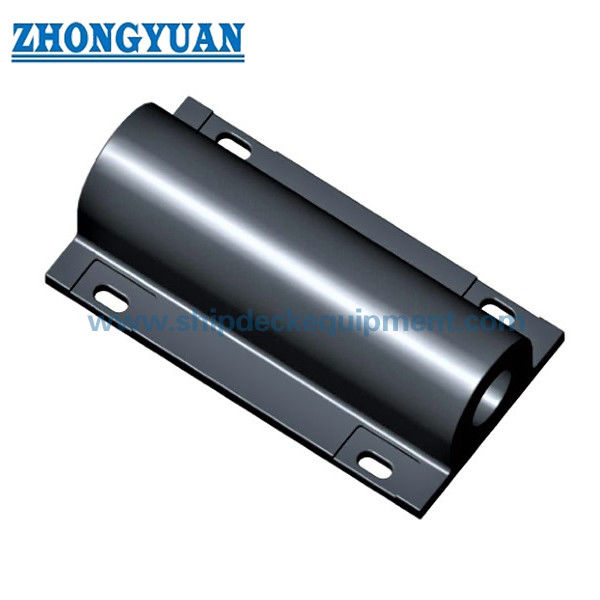

GD / Flügel-Gummipuffer für Rahmenanleger und Marine-Terminals
Produktübersicht
Der GD / Flügel-Gummipuffer für Rahmenanleger und Marine-Terminals ist ein fester Vollgummi-Profilpuffer, der in zwei Nennhöhen, 280 und 300 mm, mit Kataloglängen von 1.000 bis 2.500 mm geliefert wird. Das Profil ist für Rahmenanleger und Liegeplatzanwendungen vorgesehen, bei denen eine relativ breite Montagefläche und eine wiederholbare Direktbefestigungsanordnung erforderlich sind.
Die bereitgestellte Leistungstabelle zeigt die Reaktionskraft und Energieabsorption bei 50% Design-Kompression. Für jede Profilhöhe steigen Reaktionskraft und Energie proportional zur Kataloglänge an, was eine einfache Grundlage für die Abstimmung des verfügbaren Liegeplatzraums auf die erforderliche Pufferkapazität bietet.
Schnelle Spezifikationen
- Produkttyp: GD / Flügelprofil-Vollgummipuffer
- Nennhöhen: 280 mm | 300 mm
- Katalog-Einheitslängen: 1.000 | 1.500 | 2.000 | 2.500 mm
- Veröffentlichter Leistungspunkt: 50% Design-Kompression
- Reaktionsbereich: 371–1.102,5 kN über die gelieferte Serie
- Energieabsorptionsbereich: 14–44 kJ über die gelieferte Serie
- Katalog-Leistungstoleranz: ±10%
Struktur & Konfiguration
Flügelprofil-Gummikörper | breite Rückseite | mehrere Befestigungspositionen entlang der Länge | Direktmontage an Rahmenanleger / Liegeplatz-Tragstruktur | geliefert in H280 und H300 Profilfamilien.
Haupttechnische Parameter
Gelieferte Serie – Hauptabmessungen
|
Typ |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Veröffentlichte Leistung bei 50% Kompression
|
Typ |
Design-Kompression (%) |
Reaktionskraft (kN) |
Energieabsorption (kJ) |
Toleranz |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927,5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17,6 | ±10% |
| GD300 × 1500 | 50 | 661,5 | 26,4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35,2 | ±10% |
| GD300 × 2500 | 50 | 1102,5 | 44 | ±10% |
Auswahl- & Anfrageleitfaden
Schritt 1 – Bestätigen Sie die erforderliche Profilfamilie: GD280 oder GD300 gemäß vorhandener Zeichnung, verfügbarer Tiefe und Ziel-Leistung.
Schritt 2 – Wählen Sie die Einheitslänge von 1.000 bis 2.500 mm anhand der veröffentlichten 50%-Reaktions-/Energie-Werte.
Schritt 3 – Bestätigen Sie die genaue Maßvariante, wenn die Quellentabelle alternative Werte in Klammern für frühe GD280-Größen anzeigt.
Schritt 4 – Stellen Sie die Zeichnung der Rahmenanleger / Liegeplatz-Tragstruktur, die Anordnung der Befestigungslöcher, die Rückwandstruktur und die Korrosionsumgebung für die Auswahl der Hardware bereit.
Schritt 5 – Bestätigen Sie Menge, Inspektions-/Testanforderungen, Dokumentation und Lieferziel.
Wichtige technische Vorteile
- Zwei standardisierte Profilhöhen mit vier Kataloglängen bieten eine kompakte Auswahlmatrix.
- Veröffentlichte 50%-Reaktions- und Energie-Werte skalieren innerhalb jeder Profilfamilie konsistent mit der Pufferlänge.
- Das breite Flügelprofil bietet eine stabile Direktmontageschnittstelle für Rahmenanleger- und Liegeplatzanordnungen.
- Einfache einteilige Gummi-Konstruktion reduziert die Anzahl der Systemkomponenten im Vergleich zu Puffersystemen mit Frontplatte.
Installation & System-Schnittstelle
GD / Flügelpuffer werden direkt an der tragenden Rahmen-, Dock- oder Liegeplatzstruktur befestigt. Endgültige Schrauben, Unterlegscheiben, Rückplatten, Randabstände und lokale Stützdetails werden aus den Projektlasten und dem Stützmaterial ausgewählt. Alternative Maßwerte, die in der gelieferten GD280-Quelle angezeigt werden, sollten vor der Veröffentlichung eines festen Hardware-Plans mit einer genehmigten Zeichnung abgeglichen werden.
Inspektion & Dokumentation
Die grundlegende Qualitätskontrolle umfasst Sichtprüfung, Maßverifizierung und Prüfung der physikalischen Gummieigenschaften. Wenn eine quantifizierte Tabelle der Reaktionskraft / Energieabsorption Teil der vereinbarten Produktspezifikation ist, kann eine Kompressionstestung im Vollmaßstab in das Projekt-ITP aufgenommen werden, um die garantierte Leistung unter definierten Testbedingungen zu überprüfen.
Die PIANC Fender Guidelines 2024 (MarCom WG211) werden als aktuelle technische Referenz für Prinzipien des Puffer-Systemdesigns, der Herstellung und der Prüfung verwendet. Typgenehmigung, Produktzertifizierung, Drittpartei-Zeugen und Klassendokumentation werden nur angegeben, wenn der entsprechende Umfang vereinbart und dokumentiert wurde.
Anwendungen
Rahmenanleger | Marine-Terminals | Kaischutz | Schiffsseiten-Schutz | Schwimmende Docks | Ersatzprofil-Pufferinstallationen
Zeichnung & Fotos
FAQ
F1: Was bedeutet der Wert von 50%? – Es ist der angegebene Design-Kompressionspunkt, bei dem die Katalog-Reaktionskraft und die Energieabsorptionswerte angegeben sind.
F2: Wie sollen GD280 und GD300 verglichen werden? – Vergleichen Sie die verfügbare Einbautiefe, die gewählte Einheitslänge, die erforderliche Energieabsorption und die zulässige Reaktionskraft anhand der bereitgestellten Leistungstabelle.
F3: Sind die GD280-Maße in Klammern eine zweite Standardqualität? – Die Quelle zeigt alternative Maßwerte, definiert aber nicht ihre genaue Variantenzuordnung; verwenden Sie die genehmigte Zeichnung, bevor Sie eine feste Konfiguration veröffentlichen.
