Trapezförmiger Gummi-Fender für Schiffe und Kai-Seiten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | Trapezform | Anwendbar: | Schiffs- und Hafenseite |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | Trapez Marine Rubber Fender,CCS Marine Rubber Fender,Trapezgummistoßdämpfer für Boote |
||
Produkt-Beschreibung
Trapezoidal Gummi-Fender für Schiffe und Kais
Produktübersicht

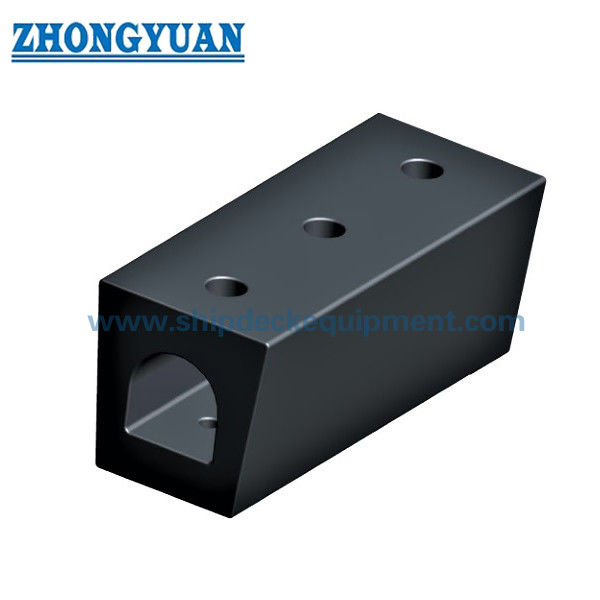

Der trapezförmige Gummi-Fender für Schiffe und Kais ist ein Vollgummi-Profil mit einem sich verjüngenden Querschnitt zum Schutz von Schiffsseiten und Kais. Die gelieferte Serie umfasst sechs Querschnittsoptionen, vier mit detaillierten Befestigungsmaßen und zwei größere 500-mm-Profile mit einer angegebenen Einheitslänge von 1.500 mm.
Diese Seite verwendet den internationalen beschreibenden Begriff „trapezförmiger Gummi-Fender“; „Trapez-Gummi-Fender“ wird als sekundärer Suchbegriff beibehalten, da er in der gelieferten Quelle vorkommt.
Schnelle Spezifikationen
- Produkttyp: Trapezförmiges / Trapez-Vollgummi-Profil-Fender
- Gelieferter Nenn-B-Bereich: 300–500 mm
- Gelieferter Nenn-H-Bereich: 250–500 mm
- Detaillierte Befestigungsmaße für vier kleinere Profile
- Angegebene Einheitslänge für zwei 500-mm-Profile: 1.500 mm
- Anwendungen: Schiffsseite und Kais
- Status der Leistungsveröffentlichung: Maße geliefert; keine vollständige numerische Reaktions-/Energietabelle bereitgestellt
Struktur & Konfiguration
Verjüngter / trapezförmiger Vollgummi-Querschnitt | zentrale interne Öffnung / Befestigungsgeometrie bei den detaillierten Profilen | Längsprofilkörper | projektspezifische Befestigung an Schiffs- oder Kai-Träger.
Die Profilform ergibt eine schmalere Montagefläche im Verhältnis zur äußeren Kontaktbreite bei ausgewählten Größen. Die endgültige Länge und Befestigungsgeometrie müssen der genehmigten Produktzeichnung für den ausgewählten Abschnitt folgen.
Haupttechnische Parameter
|
Nennmaß |
B |
B1 |
H |
D |
d |
h |
L (mm) |
|---|---|---|---|---|---|---|---|
| 300 × 250 × 250 | 300 | 250 | 250 | 65 | 30 | 75 | Nicht angegeben |
| 400 × 320 × 400 | 400 | 320 | 400 | 80 | 40 | 100 | Nicht angegeben |
| 470 × 405 × 405 | 470 | 405 | 405 | 80 | 40 | 120 | Nicht angegeben |
| 422 × 187 × 330 | 422 | 187 | 330 | 38 | 64 | 70 | Nicht angegeben |
| 500 × 400 × 500 | 500 | 400 | 500 | — | — | — | 1500 |
| 500 × 260 × 500 | 500 | 260 | 500 | — | — | — | 1500 |
Auswahl- & Anfrageleitfaden
Schritt 1 – Bestätigen Sie den erforderlichen Querschnitt aus der vorhandenen Installation oder dem verfügbaren Montagebereich.
Schritt 2 – Bestätigen Sie die Gesamtlänge, die Befestigungsgeometrie und ob die Installation auf der Schiffsseite oder der Kaisseite erfolgt.
Schritt 3 – Geben Sie das Material der Trägerstruktur, die Bolzen-/Hinterlegungsanordnung und die erwartete Kontaktrichtung an.
Schritt 4 – Wenn quantifizierte Leistung erforderlich ist, geben Sie die Zielreaktions-/Energiebasis an und spezifizieren Sie die Berechnungs- oder vollständigen Verifizierungsanforderungen.
Schritt 5 – Bestätigen Sie die Menge, Dokumentation, Inspektion und Lieferanforderungen.
Wichtige technische Vorteile
- Das sich verjüngende Profil bietet eine alternative Kontaktgeometrie, bei der ein einfaches quadratisches oder D-Profil nicht zum verfügbaren Installationsraum passt.
- Sechs gelieferte Querschnitte decken eine Nennhöhe von 250–500 mm und verschiedene Basisbreitenverhältnisse ab.
- Die direkte Vollgummi-Konstruktion unterstützt einen unkomplizierten Austausch bei Anwendungen an Schiffsseiten und Kais.
- Große 500-mm-Profile werden mit einer angegebenen Einheitslänge von 1.500 mm für die Projektplanung geliefert.
Installation & Systemintegration
Der trapezförmige Fender wird mit den zugelassenen profilspezifischen Löchern und der Hinterlegungsanordnung an der Schiffs- oder Kai-Trägerstruktur befestigt. Die endgültige Bolzengröße, der Abstand, die lokale Verstärkung und der Installationsspielraum werden aus dem ausgewählten Abschnitt, dem Trägermaterial und der Projektlastbasis ermittelt.
Inspektion & Dokumentation
Die grundlegende Qualitätskontrolle umfasst Sichtprüfung, Maßverifizierung und Prüfung der physikalischen Gummieigenschaften. Es wird kein numerischer Reaktionskraft-/Energieabsorptionsanspruch gestellt, wenn das gelieferte Produktmaterial keine zuverlässige tabellarische Leistungsbasis bietet.
Die aktuelle Fender-System-Konstruktionsrichtlinie wird für die Projektplanung und Prüflogik verwendet, während Typgenehmigung, Produktzertifizierung, Zeugen von Dritten und Klassendokumentation nur angegeben werden, wenn der entsprechende Umfang vereinbart und dokumentiert wurde.
Anwendungen
Schiffsseiten | Kais | Trockendockschutz | Schwimmdockkanten | Kaimauer-Schutz | Ersatz-Fender mit trapezförmigem Profil
Zeichnung & Fotos
FAQ
F1: Ist „Trapez-Gummi-Fender“ die gleiche Suchintention? – Ja. Die gelieferte Quelle verwendet „Trapez“, während „trapezförmiger Gummi-Fender“ der klarere Seitenname ist.
F2: Warum sind D, d und h für die beiden 500-mm-Profile leer? – Die gelieferte Tabelle gibt nur B, B1, H und L = 1500 für diese Zeilen an; die fehlenden Befestigungsmaße werden nicht erraten.
F3: Werden Reaktions- und Energiewerte veröffentlicht? – Es wurde keine zuverlässige numerische Leistungstabelle geliefert. Quantifizierte Leistung sollte aus einer genehmigten Produktberechnung oder einem Test basieren.
