Schlüsselloch / Omega-Gummi-Fender für Schiffe und Häfen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | Ohm | Anwendbar: | Schiffssteg, Schiffsseite, Schiffsheck, Trockendock, Schwimmdock, Kaiseite |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | Drydock Marine Rubber Fender,shipside Marine Rubber Fender,CCS-Gummistoßdämpfer für Bootsdocks |
||
Produkt-Beschreibung

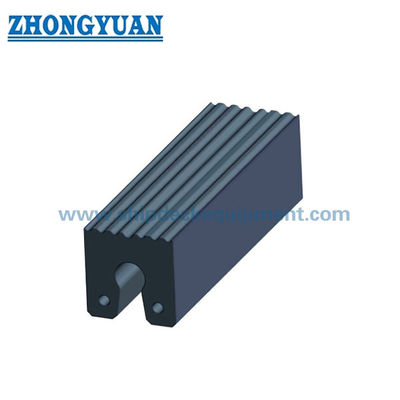

Schlüsselloch / Omega-Typ Gummipuffer für Schiffe und Docks
Produktübersicht
Der Schlüsselloch / Omega-Typ Gummipuffer für Schiffe und Docks ist ein Vollgummi-Profil für den Schutz von Schiffsbug, -seite und -heck sowie für Trockendock-, Schwimmdock- und Kai-Installationen. Die mitgelieferte Ω-Serienzeichnung verwendet eine zentrale Öffnung und Montagegeometrie im Schlüsselloch-Stil, daher kombiniert die Seite die mitgelieferte Omega-Bezeichnung mit dem international anerkannten Suchbegriff Schlüsselloch.
Die mitgelieferte Serie enthält zwei Nennquerschnitte: 250 × 250 mm und 300 × 300 mm. Die Quelle liefert Dimensionsdaten, aber keine verifizierte numerische Tabelle für Reaktionskraft / Energieabsorption; Leistungsangaben werden daher nicht erfunden oder von ausländischen Schlüsselloch-Modellreihen kopiert.
Schnelle Spezifikationen
- Produkttyp: Schlüsselloch-Stil / Omega Vollgummi-Profilpuffer
- Mitgelieferte Nennmaße: 250 × 250 mm | 300 × 300 mm
- Mitgelieferte B1-Abmessungen: 150 mm | 184 mm
- Mitgelieferte Befestigungslochdurchmesser d: 25 mm | 30 mm
- Mitgelieferte h-Abmessungen: 50 mm | 60 mm
- Anwendungen: Schiffsbug, -seite und -heck; Trockendock; Schwimmdock; Kai
- Status der Leistungsveröffentlichung: Dimensionsreihe bestätigt; numerische Reaktions-/Energie-Tabelle nicht mitgeliefert
Struktur & Konfiguration
Einteiliges Vollgummi-Schlüsselloch / Omega-Profil | zentrale Schlüsselloch-Öffnung / Schlitz | zwei Montagezonen an der Basis | optionale gerillte Kontaktfläche gemäß Zeichnung / Projektanforderung.
Internationale Schlepper-Pufferkataloge verwenden den generischen Begriff “Schlüssellochpuffer” für eine eng verwandte Familie von Bug-/Heckprofilen. Diese internationale Benennung wird nur für Suchzwecke verwendet; ausländische Modellcodes, Befestigungsgrößen und Leistungswerte werden nicht als Zhongyuan-Produktdaten übernommen.
Haupttechnische Parameter
|
Mitgelieferter Typ |
B (mm) |
B1 (mm) |
H (mm) |
d (mm) |
h (mm) |
|---|---|---|---|---|---|
| Omega 250 | 250 | 150 | 250 | 25 | 50 |
| Omega 300 | 300 | 184 | 300 | 30 | 60 |
|
Typ |
Empfohlene max. Einheitslänge (mm) |
Befestigungsstift |
Flachstahl-Referenz (mm) |
Minimaler Biegeradius (mm) |
|---|---|---|---|---|
| Omega 250 | ≈ 2.000 | Ø30 | ≈ 125 × 20 | ≈ 600 |
| Omega 300 | ≈ 1.750–2.000 | Ø30 | ≈ 150 × 20 | ≈ 800 |
Auswahl- & Anfrageleitfaden
Schritt 1 – Installationsort bestätigen: Schiffsbug/Heck, Seite, Trockendock, Schwimmdock oder Kai.
Schritt 2 – Wählen Sie das Nennprofil von 250 oder 300 mm basierend auf dem verfügbaren Montageplatz und der vorhandenen Ersatzgeometrie.
Schritt 3 – Bestätigen Sie die Gesamtlänge, den Abstand der Befestigungslöcher, die Stift-/Bolzenanordnung, die Trägerstruktur und ob eine gerillte oder glatte Kontaktfläche erforderlich ist.
Schritt 4 – Wenn quantifizierte Leistung erforderlich ist, geben Sie die Bemessungskontaktlast / Energiebasis an und spezifizieren Sie die erforderliche Berechnungs- oder Testverifizierung.
Schritt 5 – Bestätigen Sie Menge, Inspektions-/Dokumentationsumfang und Lieferziel.
Wichtige technische Vorteile
- Die Schlüsselloch-Zentralgeometrie bietet ein kompaktes, schiffs- oder dockmontiertes Profil mit definierten Befestigungszonen.
- Zwei mitgelieferte Nennquerschnitte unterstützen Ersatz- und Neubaukonfigurationen mit begrenzter Einbautiefe.
- Das Profil kann in Bug-, Seiten- oder Heckschutzanordnungen verwendet werden, bei denen ein langer, durchgehender Gummikontaktstreifen erforderlich ist.
- Die internationale Schlüsselloch-Terminologie verbessert die Suchklarheit, ohne das Modellsystem eines anderen Lieferanten zu kopieren.
Installation & System-Schnittstelle
Der Puffer wird über die Profilbefestigungszonen an der Schiffs- oder Docktragstruktur montiert. V4 verwendet die empfohlenen Referenzen für Stifte / Flachstahl / Biegeradien, die oben für die vorläufige Auswahl gezeigt werden; der endgültige Trägerabstand, die Befestigungsdetails und die Gesamtlänge der Einheit müssen der genehmigten Produkt- und Installationszeichnung entsprechen.
Inspektion & Dokumentation
Die grundlegende Qualitätskontrolle umfasst Sichtprüfung, Dimensionsprüfung und Prüfung der physikalischen Gummieigenschaften. Es wird kein numerischer Anspruch auf Reaktionskraft / Energieabsorption hinzugefügt, wenn das mitgelieferte Produktmaterial keine zuverlässige tabellarische Leistungsbasis bietet.
Die aktuelle Leitlinie für Puffer-Systemtechnik wird für das Projekt-Design und die Testlogik verwendet, während die Typgenehmigung, Produktzertifizierung, Zeugen durch Dritte und Klassendokumentation nur dann angegeben werden, wenn der entsprechende Umfang vereinbart und dokumentiert wurde.
Anwendungen
Schiffsbug | Schiffsseite | Schiffsheck | Schlepper-/Arbeitsboot-Schutz | Trockendocks | Schwimmdocks | Kai-Schutz | Ersatzprofilpuffer
Zeichnung & Fotos
FAQ
F1: Ist der Omega-Typ derselbe wie jeder internationale Schlüssellochpuffer? — Der mitgelieferte Querschnitt ist im Schlüsselloch-Stil, daher ist der generische Suchbegriff relevant, aber Abmessungen und Befestigungsdetails variieren je nach Hersteller und Projekt.
F2: Welche Schlüsselloch / Omega-Werte sind feste Produktabmessungen und welche sind Installationsreferenzen? — Die Ω250 / Ω300 B, B1, H, d und h Werte stammen aus den mitgelieferten Produktdaten. V4 übernimmt separat empfohlene maximale Längen-, Befestigungsstift-, Flachstahl- und minimale Biegeradius-Referenzen für die Installationsauswahl, vorbehaltlich der genehmigten Bestellzeichnung.
F3: Kann das Profil um einen Bug gebogen werden? — Eine gebogene Installation kann möglich sein, aber der minimale Radius, die Zwischenunterstützung und die Befestigungsanordnung müssen für den ausgewählten Querschnitt und die Länge überprüft werden.
