Rechteckiger Gummi-Fender für Schiffe und Marine-Terminals
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | sch | Anwendbar: | Schiffsseite, Trockendock, Schwimmdock, Kaiseite |
|---|---|---|---|
| Zertifizierung: | CCS, BV, ABS and SGS | ||
| Hervorheben: | Gummiboots-Dock-Stoßschutz,Sd-Gummibootsdock-Stoßschutz,Sgs-Dockgummipuffer |
||
Produkt-Beschreibung

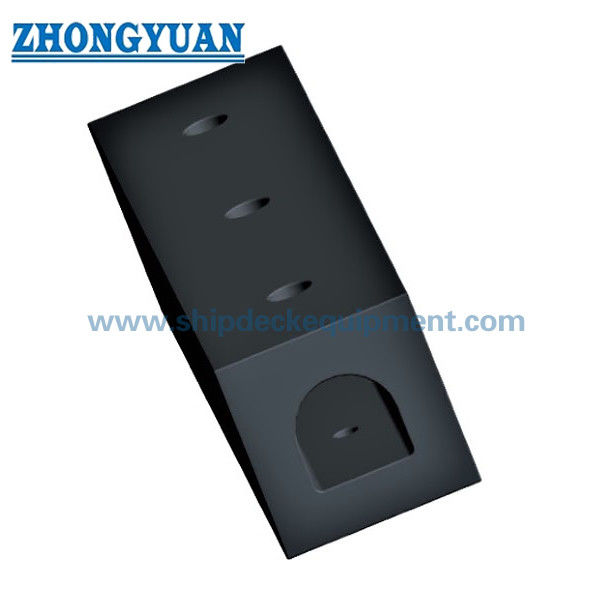

Rechteckiger Gummi-Fender für Schiffe und Marine-Terminals
Produktübersicht
Quadratische und rechteckige Gummi-Fender für Schiffe und Marine-Terminals vereinen zwei eng verwandte Vollgummi-Profilfamilien auf einer Seite, um doppelte, dünne Inhalte zu vermeiden. Die gelieferte quadratische Serie verwendet den Quellcode SC, während die rechteckige Serie SD verwendet. Beide sind für den Schutz an Schiffsseiten, in Trockendocks, Schwimmdocks und an Kaimauern bestimmt.
Die gelieferte Referenzserie von 1.000 mm deckt Nennquerschnitte von 150, 200, 250, 300 und 400 mm ab. Die Quellunterlagen enthalten allgemeine Leistungskurven, aber keine vollständige numerische Tabelle für Reaktionskraft/Energieabsorption. Daher basiert die Auswahl auf dieser Seite auf Abmessungen und projektspezifischer Leistungsverifizierung.
Schnelle Spezifikationen
- Produkttyp: Quadratisches / rechteckiges Vollgummi-Profil-Fender
- Gelieferte Serien: Quadratisches SC-Profil | Rechteckiges SD-Profil
- Nennquerschnittsgrößen: 150–400 mm
- Katalogreferenzlänge: 1.000 mm
- Typische Befestigungsanzahl in der gelieferten Tabelle: 3 Löcher pro 1.000 mm Einheit
- Anwendungen: Schiffsseite, Trockendock, Schwimmdock und Kaimauer
- Leistungsdaten: Quellkurve verfügbar; keine zuverlässige vollständige numerische Tabelle geliefert
Struktur & Konfiguration
Vollgummi-Quadrat-/Rechteckkörper | zentrale oder integrierte Befestigungsgeometrie gemäß der gelieferten Profillzeichnung | wiederholte Bolzenpositionen entlang der 1.000 mm Länge | projektspezifische Erweiterung auf andere Längen/Querschnitte bei Bedarf.
Die Quellcodes SC und SD werden nur als Serienreferenzen beibehalten. Der öffentliche Seitenname verwendet die beschreibenden internationalen Profilnamen, um Verwechslungen mit der separaten Super Cell Produktfamilie zu vermeiden, die in einigen älteren Dokumenten ebenfalls SC als Abkürzung verwendet.
Haupttechnische Spezifikationen:
| TYPEN | H | B | L | Löcher | Q | C | h | D | d | Anmerkungen |
| SD150X1000 | 150 | J 50 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 | Fender mit anderen Spezifikationen können besprochen werden mit |
| SD200X1000 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 65 | 28 | |
| SD250X1000 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 | |
| SD300X1000 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 | |
| SD400X1000 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
Auswahl- und Anfrageleitfaden
Schritt 1 – Bestätigen Sie, ob die Zeichnung für den Austausch / Neubau ein quadratisches oder rechteckiges Profil vorsieht.
Schritt 2 – Bestätigen Sie die Querschnittsabmessungen, die Länge, die Anordnung der Befestigungslöcher und den erforderlichen lokalen Freiraum.
Schritt 3 – Stellen Sie die Tragstruktur, die Bolzen-/Gegenplattenanordnung und die erwartete Kontaktrichtung bereit.
Schritt 4 – Wenn quantifizierte Leistung erforderlich ist, geben Sie das Projekt-Reaktions-/Energieziel an und spezifizieren Sie die erforderliche Berechnung oder die Grundlage für die vollständige Verifizierung.
Schritt 5 – Bestätigen Sie die Menge, den Inspektions-/Dokumentationsumfang und das Lieferziel.
Wichtige technische Vorteile
- Die einfache Vollgummi-Geometrie eignet sich für Austauscharbeiten und eine einfache direkte Montage.
- Der gängige Querschnittsbereich von 150–400 mm unterstützt mehrere Schutzanordnungen für Schiffe, Docks und Kaimauern.
- Quadratische und rechteckige Varianten können unter einer Auswahlseite behandelt werden, ohne doppelte Keyword-Seiten zu erstellen.
- Befestigung und Länge können an die bestehende Tragstruktur angepasst werden, vorbehaltlich der technischen Überprüfung.
Installation & Systemintegration
Quadratische und rechteckige Profile werden direkt an Schiffs- oder Liegestrukturen befestigt, entweder mit dem gelieferten Lochmuster oder einer projektabgestimmten Variante. Endgültige Bolzen, Gegenplatten, Randabstände und Verstärkungen hängen vom Trägermaterial und den Auslegungslasten ab.
Inspektion & Dokumentation
Die grundlegende Qualitätskontrolle umfasst Sichtprüfung, Maßverifizierung und Prüfung der physikalischen Gummieigenschaften. Es wird kein Anspruch auf numerische Reaktionskraft/Energieabsorption erhoben, wenn das gelieferte Produktmaterial keine zuverlässige tabellarische Leistungsbasis bietet.
Die aktuelle technische Anleitung für Fender-Systeme wird für das Projektdesign und die Testlogik verwendet, während Typgenehmigung, Produktzertifizierung, Zeugen von Dritten und Klassendokumentation nur angegeben werden, wenn der entsprechende Umfang vereinbart und dokumentiert wurde.
Anwendungen
Schiffsseiten | Trockendocks | Schwimmdocks | Kanten von Kais | Liegeplätze für Arbeitsboote | Austausch von Profil-Fender-Installationen
Zeichnungen & Fotos
FAQ
F1: Warum sind quadratische und rechteckige Fender auf einer Seite? — Ihre gelieferten Bereiche und Suchabsichten überschneiden sich stark; die Kombination vermeidet doppelte dünne Seiten und bewahrt gleichzeitig die SC/SD-Serientabellen.
F2: Ist der Quellcode SC dasselbe wie Super Cell? — Nein. Hier ist SC ein älterer Quellcode für das quadratische Profil. Die öffentliche URL und der Seitentitel verwenden SC nicht als primären Identifikator.
F3: Sind Reaktions- und Energiewerte verfügbar? — Die gelieferten Dokumente enthalten Leistungskurven, aber keine vollständige numerische Tabelle; quantifizierte Leistung sollte nur aus einer genehmigten Produktberechnung oder Testbasis hinzugefügt werden.
