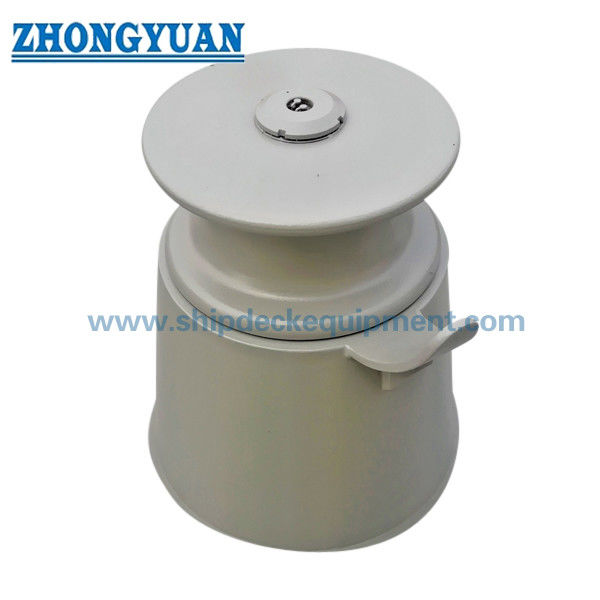

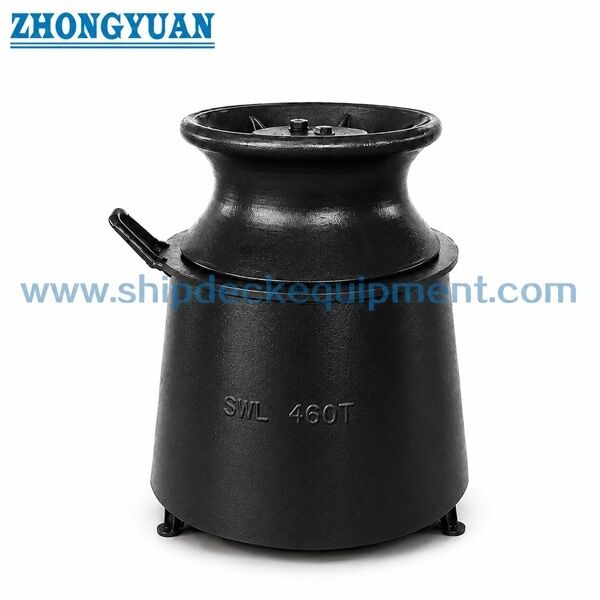

Kegelförmiges Pedestal-Roller-Fairlead DIN 81907 Form B, 80 ̊320 kN
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | DIN81906-1999 (Rolle), DIN 81907-1997; Deutscher Standard | Typ: | Form-B-Walze auf konischem Sockel |
|---|---|---|---|
| Durchmesser der Walzen: | 160~560mm | Rolle nein.: | mit einer einzigen Rolle |
| Rollengewicht: | 12~580kg | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss |
| Oberflächenbehandlung: | Sandstrahlen bis S2,5 + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, poliert, kundenspezifisc | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS usw |
| Hervorheben: | DIN 81907 Gießwalz-Pedestal Fairlead |
||
Produkt-Beschreibung
Konische Pedestal Roller Fairlead | DIN 81907 Form B, 80–320 kN
Produktübersicht
Die Sockelrollenführung nach DIN 81907 Form B ist eine einzelne vertikale Rollenbaugruppe, die auf einem konischen Decksockel montiert ist. Es wird verwendet, um Festmacher- und Kettleinen auf einer erhöhten Decksebene zu führen und dabei zu helfen, dass die Leine ihre Richtung ändert, ohne ständigen Gleitkontakt mit einer festen Kante. Die rotierende Rolle und die glatte Seilkontaktoberfläche tragen dazu bei, lokalen Abrieb zu reduzieren und gleichzeitig die Leine von der nahegelegenen Deckstruktur fernzuhalten.
Form B ist die konische Sockelkonfiguration und unterscheidet sich von der zylindrischen Form A-Anordnung. Basierend auf der mitgelieferten Parametertabelle ist Form B in den Nennnummern 8, 12, 20 und 32 mit angegebenen SWL-Werten von 80 bis 320 kN und mehreren Optionen für die Sockelhöhe erhältlich. Bei der Auswahl sollten Leitungstyp und -durchmesser, Seil-MBL, Leitungsrichtung, Sockelhöhe, Fundamentgeometrie, Deckverstärkung, Schweißdetails, Rollenmaterial, Lager- oder Buchsenanordnung, Schmierung, Beschichtungssystem und der erforderliche Inspektionsumfang der Klasse berücksichtigt werden.
Kurzspezifikationen
- Produkttyp: Einrollen-Fußseilführung → führt und leitet eine Festmacher- oder Kettleine an einer erhöhten Decksposition um.
- Norm und Form: DIN 81907:1997-12 Form B → konische Sockelkonfiguration; DIN Media listet diese Ausgabe als aktuellen Sockelmesse-Leitstandard.
- Referenzierte Walzennorm: DIN 81906:1999-05 → aktuelle DIN-Referenz für die zugehörige Schär-/Stehwalzenserie.
- Nennbereich Form B: 8 / 12 / 20 / 32 → kleinere Nennzahlen 1 / 2 / 3 / 5 in der mitgelieferten Tabelle gehören zur Form A, nicht zu dieser Seite.
- SWL-Bereich: 80 bis 320 kN → passende SWL aus der mitgelieferten Tabelle; Es handelt sich nicht um das Seil-MBL und es handelt sich nicht um eine Hebebewertung.
- Optionen für die Sockelhöhe: 800 bis 1400 mm, je nach Nennzahl → ermöglicht die Anpassung der Rollenmittellinie an das Schiffsdeck und die Seilführungsanordnung.
- Materialoptionen: Stahlsockel mit Rollenmaterial gemäß Bestellung → genaue Gussstahl-, Sphäroguss-, Edelstahl-, Achs-, Buchsen- und Lagermaterialien erfordern eine Bestätigung.
- Oberflächenbehandlung: Sa 2,5-Strahlen + eine Epoxid-Werkstattgrundierung als Referenz → Endbeschichtung, Verzinkung oder polierte Edelstahloberfläche folgen der genehmigten Projektspezifikation.
Wichtigste technische Parameter
Hauptauswahlmaße der Form B für die konische Fußrollenführung nach DIN 81907. Sofern nicht anders angegeben, sind die Abmessungen in mm angegeben. Die Symbole d4, d5 und f folgen der mitgelieferten Parametertabelle und sollten vor der Produktion anhand der genehmigten Zeichnung überprüft werden.
|
Nominelle Nr. |
Tragfähigkeit (kN) |
Form B h |
d4 |
d5 |
F |
|---|---|---|---|---|---|
| 8 | 80 | 1000 | 560 | 825 | 1211 |
| 12 | 120 | 1000 | 660 | 925 | 1259 |
| 12 | 120 | 1200 | 660 | 975 | 1459 |
| 20 | 200 | 800 | 660 | 870 | 1083 |
| 20 | 200 | 1000 | 660 | 925 | 1283 |
| 20 | 200 | 1200 | 660 | 975 | 1483 |
| 20 | 200 | 1400 | 660 | 1030 | 1683 |
| 32 | 320 | 800 | 810 | 1020 | 1153 |
| 32 | 320 | 1000 | 810 | 1075 | 1353 |
| 32 | 320 | 1200 | 810 | 1125 | 1553 |
| 32 | 320 | 1400 | 810 | 1180 | 1753 |
Auswahl- und Anfrageleitfaden
Schritt 1: Bestätigen Sie DIN 81907 Form B und wählen Sie die Nennzahl 8, 12, 20 oder 32 entsprechend der erforderlichen Tragfähigkeit des Fittings und der Anordnung der Schiffsanlegestelle.
Schritt 2: Bestätigen Sie die Sockelhöhe h und die erforderliche Höhe der Mittellinie der Linie, sodass die Rolle mit dem ein- und ausgehenden Seilweg ausgerichtet ist.
Schritt 3: Geben Sie den Seiltyp, den Seildurchmesser, die Seil-MBL, die erwarteten Steigungswinkel und die vorgesehene Festmacher-/Schräglast an. Die Verwendung als Schlepper muss durch die genehmigte Schiffsanordnung gesondert bestätigt werden.
Schritt 4: Bestätigen Sie die Rolle, den Sockel, die Achse, die Buchse oder das Lager, die Schmierung und die Materialanforderungen, gegebenenfalls einschließlich rostfreiem oder temperaturbeständigem Material.
Schritt 5: Bestätigen Sie die Fundamentabmessungen, die Deckverstärkung, die Schweißdetails, die Lastrichtung, das Beschichtungssystem, die Inspektionsmethode und die Anforderungen der Klassifikationsgesellschaft.
Schritt 6: Geben Sie Menge, Lieferziel, erforderliche Lieferzeit, Schiffstyp, Installationszeichnung und Referenzfotos an, falls verfügbar.
Struktur
DIN 81906 Vertikalwalze | Rollenachse und Buchse/Lageranordnung | Konischer Sockel Form B | Geschweißte Deckfundamentschnittstelle | Glatte Seilauflagefläche | Schmier- und Wartungsstellen | Werkstattgrundierung oder spezifizierte Oberflächenbehandlung
Walzen-, Fundament- und technische Vorteile
- Der konische Sockel der Form B bietet einen verbreiterten unteren Stützbereich für erhöhte Rollenpositionen und wird ausgewählt, wenn die Gefäßanordnung einen konischen Sockel anstelle der zylindrischen Struktur der Form A erfordert.
- Die erhöhte vertikale Rolle ändert die horizontale Führung der Leine und trägt gleichzeitig dazu bei, dass das Seil von Deckskanten, Schanzkleidstrukturen und nahegelegenen Armaturen ferngehalten wird.
- Eine frei rotierende Rolle reduziert die Gleitreibung an der Kontaktfläche; Achsausrichtung, Buchsen- oder Lagersitz, Schmierung und Wartungszugang sollten während der Produktion und Wartung kontrolliert werden.
- Mehrere Kombinationen aus Sockel und Höhe ermöglichen eine Abstimmung der Rollenmittellinie mit der tatsächlichen Decksanordnung, die Höhe muss jedoch zusammen mit den Linienwinkeln und der umgebenden Verankerungsanordnung ausgewählt werden.
- Der Sockelsockel überträgt die Reaktion der Seilführung auf die Schiffsstruktur; Das Deckfundament, die Verstärkung, die Schweißdetails und die zulässige Lastrichtung sollten von der Werft oder dem Konstruktionsbüro überprüft werden.
- FEA-Überprüfung, Belastungsprüfung, NDT, Materialrückverfolgbarkeit und Klassenbegleitung können arrangiert werden, wenn dies im Projektinspektionsplan und im vereinbarten Auftragsumfang festgelegt ist.
Benutzerdefinierte Attribute
- Norm: DIN 81907:1997-12 → aktuelle DIN-Ausgabe für Sockelmessleitungen.
- Form: Konischer Sockel der Form B → unterscheidet sich von der zylindrischen Konfiguration der Form A.
- Nennzahl: 8 / 12 / 20 / 32 → Form-B-Bereich gemäß der mitgelieferten Maßtabelle.
- SWL: 80 / 120 / 200 / 320 kN → Beschlagswert zur Auswahl herangezogen; Ersetzen Sie weder Seil-MBL noch Tragfähigkeit.
- Rollennorm: DIN 81906:1999-05 → genaue Rollengröße und -material sollten durch Nennnummer und genehmigte Zeichnung bestätigt werden.
- Installation: Geschweißtes Deckfundament → Sockelsitze, Deckverstärkung, Schweißvorbereitung und Lastrichtung erfordern eine Überprüfung der Zeichnung.
- Material: Muss durch Komponente bestätigt werden → Sockel, Rolle, Achse, Buchse/Lager und Anforderungen an niedrige Temperaturen können unterschiedliche Materialspezifikationen erfordern.
- Oberflächenbehandlung: Sa 2,5-Strahlen + Epoxid-Werkstattgrundierung als Referenz → Endbeschichtung, Verzinkung oder Edelstahlbearbeitung richtet sich nach den Projektanforderungen.
- Zertifikatsanforderung: Verfügbar je nach Auftragsumfang → Klassenzertifikat, Herstellerzertifikat, Materialzertifikat, NDT oder Zeugenprüfung müssen vor dem Angebot vereinbart werden.
Wie es funktioniert
Die Festmacher- oder Krümmungsleine nähert sich der Sockelführung → Die Leine berührt die vertikale Rolle → Die Rolle dreht sich und lenkt die Leine auf die erforderliche Deckhöhe um → Die Reaktion wird durch den konischen Sockel auf das verstärkte Deckfundament übertragen → Rolle, Achse, Schmierung, Schweißnähte und Beschichtung werden während der Wartung überprüft
Anwendungen
Seeschiffe | Binnenschiffe | Schlepper | Arbeitsboote | Frachtschiffe | Anlege- und Schärstationen | Erhöhte Positionen für die Leinenführung auf dem Deck | Neubau- und Ersatzprojekte | Zugelassene Schleppleinen-Führungspositionen, sofern durch die Schiffskonstruktion vorgegeben
Zertifizierungen und Vorteile
Zertifikate und Prüfdokumente können je nach Projektanforderung, vereinbarter Materialrückverfolgbarkeit, Prüfumfang und Genehmigungsverfahren der Klassifikationsgesellschaft zusammengestellt werden.
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.
Zeichnungen und Fotos
FAQ
F1: Was ist der Unterschied zwischen DIN 81907 Form A und Form B?
A1: Form A verwendet einen zylindrischen Sockel und deckt den breiteren Nennbereich ab, der in der mitgelieferten Tabelle aufgeführt ist. Form B verwendet einen konischen Sockel und ist für diese Seite auf die Nennnummern 8, 12, 20 und 32 mit Kombinationen höherer Sockelhöhe beschränkt.
F2: Können die SWL-Werte von 80 bis 320 kN als Seil-MBL oder Tragfähigkeit verwendet werden?
A2: Nein. Bei den Werten handelt es sich um passende SWL-Werte aus der mitgelieferten Tabelle DIN 81907. Seil-MBL, Betriebslast, Steigungswinkel, Sicherheitsfaktoren, Deckfundament und Projektgenehmigung müssen separat geprüft werden. Die Seilführung ist kein Hebeprodukt.
F3: Welche Informationen sind vor dem Angebot erforderlich?
A3: Bestätigen Sie die Nennnummer des Formulars B, die Traglast (SWL), die Sockelhöhe, den Seiltyp und -durchmesser, den Seil-MBL, die Leitungsrichtung, den Schiffstyp, das Material für jede Komponente, die Buchsen- oder Lageranforderungen, die Schmierung, die Oberflächenbehandlung, die Zeichnung des Deckfundaments, den Zertifikatsumfang, die Menge, den Bestimmungsort und die erforderliche Lieferzeit.
| Nominell NEIN. |
SWL kN |
H Formular A |
H Formular B |
A | B | C | d1x S1 | d2 | d3 士1 |
d4 | d5 | F |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 x 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 x 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 x 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 x 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 x 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660 x 14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660 x 17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 1030 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 x 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
| Typ | l1 | l2 +1 -0,3 |
l3 | l4 | l5 | l6 ≈ Formular A |
l6 ≈ Formular B |
R | S2 | S3 | z ≈ |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
Zeichnung von DIN 81907 Form B Casting Roller Pedestal Fairlead Ship Towing Equipment
![]()
