Am Schanzkleid montierter Festmacherkeil JIS F 2007 Typ B | Runde Öffnung für Seilführung aus Gussstahl
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | Typ b | Materialien: | Casting C-Mn Steel, Casting Stainless Steel, kann auch Spezialstahl für Eisbrecher liefern |
|---|---|---|---|
| Technischer Standard: | JIS F 2007-1976 | Gewicht: | 17,5–45,5 kg |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat. |
| Hervorheben: | Bugfester Festmacher-Pollerventil JIS F 2007,Rundes Gussstahl-Pollerventil,Schiffs-Festmacherseilführung JIS Typ B |
||
Produkt-Beschreibung

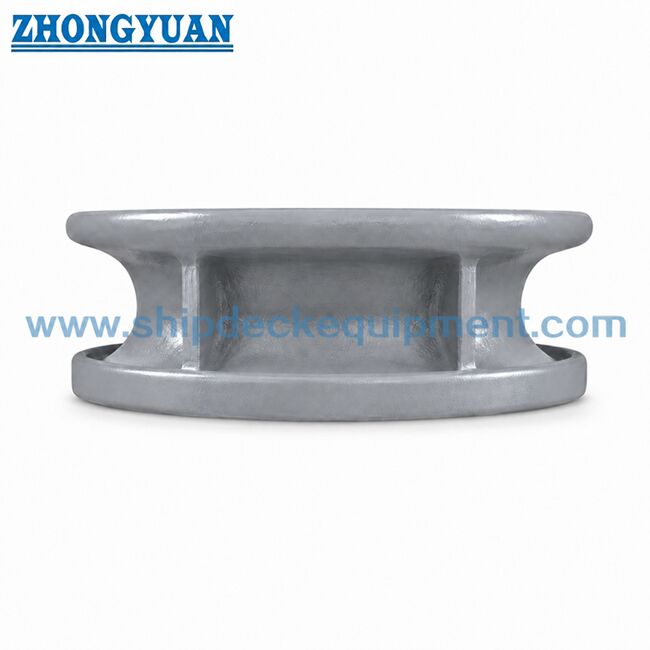

Am Schanzkleid montierter Festmacherkeil JIS F 2007 Typ B | Runde Öffnung für Seilführung aus Gussstahl
Produktübersicht
Der am Schanzkleid montierte Festmacherkeil JIS F 2007 Typ B ist eine Seilführung aus Gussstahl mit runder Öffnung. Es wird am Schiffsschanzkleid installiert, um Festmacherleinen durch eine kompakte kreisförmige Öffnung zu führen und einen gleichmäßigen Kontaktradius für die Steuerung der Seilrichtung bereitzustellen.
Im Vergleich zu Typ A verfügt Typ B über einen kürzeren Größenbereich von 150 bis 300 und einen kompakteren Rundseildurchgang. Es eignet sich für kleinere und mittlere Bollwerk-Anlegestellen, bei denen die Schiffszeichnung eine kreisförmige Öffnung anstelle einer langen ovalen Öffnung erfordert.
Kurzspezifikationen
• Typ: JIS F 2007 Typ B runde Öffnung → kompakte kreisförmige Seilführung für am Schanzkleid montierte Festmacherpositionen.
• Nenngrößenbereich: 150 bis 300 → konzentriert sich auf kleinere und mittlere Anlegestellen.
• Standard: JIS F 2007-1976 → Referenz für Abmessungen und Bezeichnung des Typs B.
• Standardmaterial: SC42-Gussstahl gemäß JIS G 5101 → C-Mn-Gussstahl, Edelstahl oder Spezialstahl können besprochen werden.
• Berechnete Masse: 17,5 bis 45,5 kg → nützlich für Handhabung, Verpackung, Installation und Frachtschätzung.
• Oberflächenbehandlung: Sa2,5-Strahlen + Epoxid-Werkstattgrundierung für Gussstahl → Polieren ist normalerweise auf Kontaktflächen aus rostfreiem Stahl beschränkt.
• Fertigungsschwerpunkte: Kontaktradius runder Öffnung, Gussqualität, Schweißzonenkontrolle und Reduzierung des Rissrisikos bei dünnen Wänden.
Wichtigste technische Parameter
Abmessungen der Hauptwebseite für JIS F 2007 Typ B Festmacherkeil. Sofern nicht anders angegeben, sind die Abmessungen in mm angegeben.
|
Nenngröße |
L |
L1 |
L2 |
B |
C |
R3 |
T |
Anzahl der Rippen |
Bein der Schweißnaht |
Berechnete Masse (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37,5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45,5 |
Der Referenzseildurchmesser sollte anhand der Schiffsanlegeanordnung und der Projektspezifikation überprüft werden.
|
Nenngröße |
Anwendbarer Manila-Seildurchmesser (mm, Referenz) |
Anwendbarer Drahtseildurchmesser (mm, Referenz) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22,4 (6x12) |
| 300 | 70 | 24 (6x24) |
Auswahl- und Anfrageleitfaden
Schritt 1: Bestätigen Sie die runde Öffnung JIS F 2007 Typ B und die Nenngröße 150 bis 300 entsprechend dem Seildurchmesser und der Behälterzeichnung.
Schritt 2: Bestätigen Sie, ob die Schanzkleidanordnung eine kompakte kreisförmige Öffnung anstelle der längeren ovalen Öffnung vom Typ A erfordert.
Schritt 3: Bestätigen Sie die Schanzkleidstruktur, den Schweißzustand und die umgebende Verstärkung, insbesondere für dünnwandige und an Schweißnähte angrenzende Bereiche.
Schritt 4: Bestätigen Sie die Materialanforderung: SC42-Stahlguss, C-Mn-Stahlguss, Edelstahl oder Spezialstahl.
Schritt 5: Bestätigen Sie die Oberflächenbehandlung, die Polieranforderung, den Zertifikatsumfang, die Inspektionsbescheinigung, die Menge, den Bestimmungsort und die Lieferzeit.
Schritt 6: Stellen Sie eine Installationszeichnung, eine Zeichnung der Schanzkleidstruktur oder Referenzfotos bereit, falls verfügbar.
Struktur
Runde Seilöffnung | Gehäuse aus Stahlguss | Schanzkleid-Schweißanordnung | Glatter Seilkontaktradius | Schweißverbindungsbereich | Rippen nach Norm | Shop-Grundierung oder Edelstahl-Finish
Design- und Qualitätsvorteile
• Die runde Öffnung sorgt für einen kompakten Seildurchgang, wenn die Schanzkleidanordnung eine kreisförmige Führung anstelle der längeren Typ-A-Öffnung erfordert.
• Seilkontaktbereiche werden nach dem Gießen abgerundet, abgerichtet und geglättet, um scharfe lokale Kontakte zu reduzieren und den Seilschutz zu gewährleisten.
• Die Gussqualität wird im Rahmen anerkannter Schiffsgusskriterien kontrolliert, wobei der Schwerpunkt auf Leistung, Schweißqualität und Inspektionsabnahme liegt.
• Der 50 mm breite, an die Schweißnaht angrenzende Bereich des Gusskörpers wird nach Bedarf kontrolliert und abgerichtet, um schädliche Anzeichen in der Nähe der Schweißnahtschnittstelle zu reduzieren.
• Da Typ B nur in den Größen 150 bis 300 geliefert wird, sind die Kontrolle der Wandstärke und der Schweißnahtschnittstelle während der Produktion und Installation besonders wichtig.
• Mithilfe einer FEA-basierten Festigkeitsprüfung kann bei Bedarf die Spannungskonzentration um die runde Öffnung, die Rippen und den geschweißten Stützbereich überprüft werden.
Benutzerdefinierte Attribute
- Standard: JIS F 2007-1976 → verwenden, wenn die Werft oder Konstruktionsspezifikation JIS-Standardabmessungen für Festmacherrohre/Festmacherkeil vorschreibt.
- Typ: Runde Öffnung Typ B → geeignet für kompakte kreisförmige Seildurchführung durch das Schanzkleid.
- Nenngröße: 150 / 200 / 250 / 300 → Auswahl nach Seildurchmesser, verfügbarem Schanzkleidraum und Schiffszeichnung.
- Material: SC42-Gussstahl als Standardreferenz → C-Mn-Gussstahl, Edelstahl oder Spezialstahl können besprochen werden.
- Oberflächenbehandlung: Sa2,5-Strahlen + Epoxid-Werkstattgrundierung → Die polierte Oberfläche gilt hauptsächlich für Kontaktflächen aus Edelstahl, sofern angegeben.
- Schweißzonenkontrolle: 50 mm um die Schweißschnittstelle → kontrolliert, um schädliche Anzeigen zu reduzieren, die die Schweißqualität beeinträchtigen.
- Zertifikatsanforderung: Herstellerzertifikat oder Klassenzertifikat gemäß Bestellung → Klasseninspektion sollte vor dem Angebot bestätigt werden.
Wie es funktioniert
Ausrichtung der Schanzkleidöffnung → Das Seil verläuft durch den runden Unterlegkeil → Der glatte Kontaktradius leitet die Seilrichtung → Der Gusskörper überträgt die lokale Kontaktkraft auf die geschweißte Schanzkleidstruktur → Inspektion und Beschichtung nach der Installation
Anwendungen
Kleine Gefäße | Arbeitsboote | Schlepper | Lastkähne | Serviceboote | Schanzkleidseilöffnungen | Hafenliegeplätze | Austausch der Unterlegkeile JIS F 2007 Typ B
Zertifizierungen und Vorteile
Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft zusammengestellt werden.
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

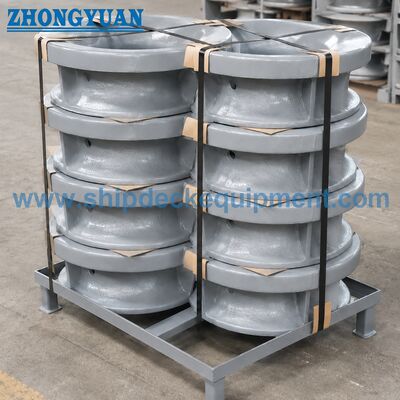

Zeichnungen und Fotos
FAQ
F1: Was ist der Hauptunterschied zwischen JIS F 2007 Typ A und Typ B?
A1: Typ A hat eine ovale Öffnung und deckt die Größen 150 bis 500 ab. Typ B hat eine runde Öffnung und deckt die Größen 150 bis 300 ab. Die Wahl hängt vom Seilweg, der Anordnung der Schanzkleidöffnung und der Schiffskonstruktionszeichnung ab.
F2: Warum ist die Schweißzonenkontrolle für Typ B-Größen 150 bis 300 wichtig?
A2: Die Größen vom Typ B sind relativ kompakt und können in der Nähe der Schweißnahtstelle dünnere Wandabschnitte aufweisen. Kontrolliertes Gießen, Abrichten und Vorbereiten der Schweißzone tragen dazu bei, das Risiko von Rissen beim Schweißen in Werften zu verringern.
F3: Welche Informationen werden vor der Angebotserstellung für Typ B benötigt?
A3: Bestätigen Sie Typ, Nenngröße, Material, Oberflächenbehandlung, Menge, Zertifikatsanforderung, Installationszeichnung, Bestimmungsort und Lieferzeit. Der Umfang der Klasseninspektion sollte vor dem Angebot bestätigt werden.
