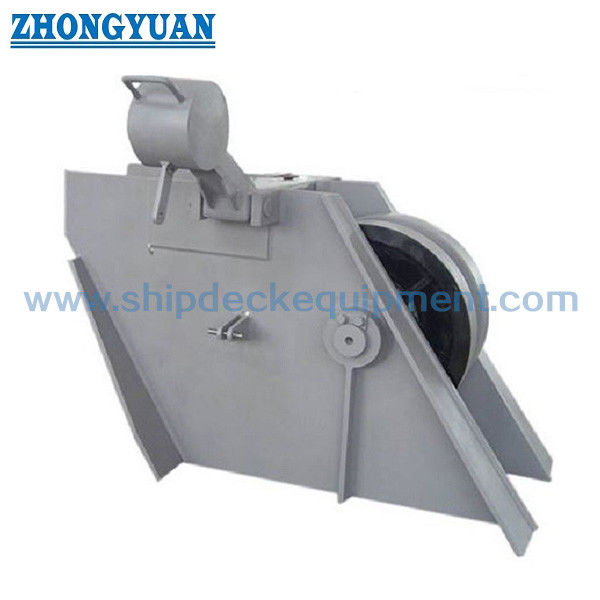

Roller-Typ Kettensperre für 70 ′′ 132mm Ankerkette.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | JIS F2031-1998 | Typ: | Typ mit Rollenklinke |
|---|---|---|---|
| Kettengröße: | 70-132 mm | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Kugelgraphitguss, Stahlschmieden, |
| Oberflächenbehandlung: | Sandstrahlen bis S2,5 + eine Schicht Epoxid-Werkstattgrundierung, kundenspezifische Oberflächenbehan | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw. |
| Andere: | Kann als Werftanfrage angepasst werden | Gewicht401 bis 2900kg;: | 932 bis 4840 kg |
| Nennwert:: | 73 - 132 | ||
| Hervorheben: | JIS F2031 Kettenkabelstopper,Anlegegeräte für Schiffsanlegungen,Schrauben und Schrauben |
||
Produkt-Beschreibung
Rollenkettenstopper für 70–132 mm Ankerketten | JIS F2031 Ankerkettenlastenhalter für Schiffe
Produktübersicht
Der Rollenkettenstopper ist eine kritische Sicherheitskomponente in Ankersystemen, die verwendet wird, um die Ankerkette zu halten und die Last vom Ankerwinden auf die Schiffsstruktur zu übertragen.
Entwickelt gemäß JIS F2031-1998, verfügt er über einen Rollen- und Klauenmechanismus für zuverlässiges Kettenverriegeln unter Last.
Das Design berücksichtigt den Kettenleitwinkel vom Kettenkasten zur Ankerwinde, um ein reibungsloses Eingreifen und eine reduzierte Stoßbelastung zu gewährleisten.
Schnelle Spezifikationen
- Kettengröße: 70–132 mm → Definiert die Kompatibilität der Ankerkette
- Standard: JIS F2031-1998 → Einhaltung von Marine-Standards
- Funktion: Lastenhaltung → Überträgt Last von der Ankerwinde
- Seitenplatte: Verstärkt → Verbessert die strukturelle Festigkeit
- Klaue: Geschmiedeter Stahl → Hohe Härte und Verschleißfestigkeit
- Lager: Kupferbuchse → Verbessert die Haltbarkeit
- Rollenwelle: Geschmiert → Reduziert Verschleiß
- Betrieb: Gegengewicht / Hydraulikzylinder → Ermöglicht das Öffnen und Schließen der schweren Klaue
- Material: Hochfester Stahl → Hochleistungsfähig
- Optional: Kettenhaken → Zusätzliche Sicherungsfunktion
Haupttechnische Parameter
| NR. | Durchmesser der Ankerkette | Seitenrahmen des Körpers | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| NR. | Rolle | Klauenachse | Rollenachse | Buchse | Unterlegscheibe | Schweißfuß | Referenz | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Berechnete Masse (kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Auswahlhilfe
Schritt 1 – Kettenmaß auswählen → 70–132 mm basierend auf der Ankerkette
Schritt 2 – Lastanforderung bestätigen → Muss der Ankerlast entsprechen
Schritt 3 – Kettenwinkel (ein/aus) bestätigen → Ausrichtung mit Kettenkasten und Ankerwinde sicherstellen
Schritt 4 – Höhe und Länge bestätigen → Passend für Decklayout und Installationsplatz
Schritt 5 – Optionaler Hydraulikzylinder → Für Schwerlastbetrieb und Sicherheit
Schritt 6 – Optionaler Kettenhaken → Zusätzliche Sicherungsanforderung
Struktur & Komponenten
Verstärkter Seitenrahmen | Rolle | Geschmiedete Klaue | Geschmierte Welle | Kupferbuchsenlager | Gegengewicht | Hydraulikzylinder (optional)
Benutzerdefinierte Attribute
- Kettengröße: 70–132 mm → Kompatibilität
- Lastfunktion: Ankerhaltung → Sicherheit
- Seitenplatte: Verstärkt → Festigkeit
- Klaue: Geschmiedet → Verschleißfestigkeit
- Lager: Kupferbuchse → Haltbarkeit
- Betrieb: Gegengewicht / Hydraulik → Einfache Handhabung
- Material: Hochfester Stahl → Schwerlast
- Optional: Kettenhaken → Zusätzliche Verriegelung
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Anfrageleitfaden
Geben Sie Kettenmaß, Kettenleitwinkel, Deckabmessungen, Lastanforderung und bevorzugte Betriebsmethode (manuell oder hydraulisch) an.
Funktionsweise
Die Ankerkette läuft über die Rolle und wird von der Klaue verriegelt. Das Gegengewicht oder der Hydraulikzylinder unterstützt das Öffnen und Schließen und gewährleistet einen sicheren und effizienten Betrieb.
Anwendungen
Schiffsankersystem | Schwerlast-Kettenhaltung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis; verstärkte Struktur, geschmiedete Klaue, hydraulisch unterstützter Betrieb, optimierte Kettenausrichtung.

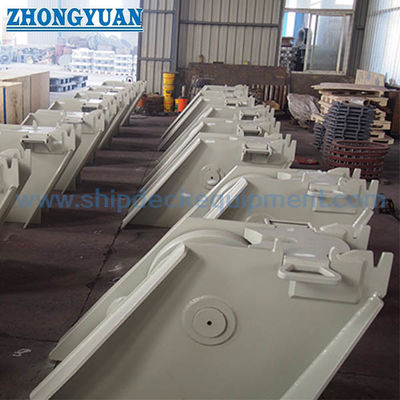

Zeichnung & Fotos
GA-Zeichnung | Installationslayout | Produktfotos
Bestellung
MOQ:1 | Lieferung:60–120 Tage | Anpassung verfügbar
FAQ
F1: Wie wird die schwere Klaue bedient?
A: Sie kann per Gegengewicht oder Hydraulikzylinder bedient werden, um eine sicherere und einfachere Handhabung zu gewährleisten.
F2: Warum eine geschmiedete Klaue verwenden?
A: Bietet höhere Härte, Verschleißfestigkeit und längere Lebensdauer.
F3: Welche Parameter sind für die Auswahl erforderlich?
A: Kettenmaß, Kettenleitwinkel, Deckfläche und Lastanforderung sind Schlüsselfaktoren.
F4: Warum wird ein Kettenstopper im Ankersystem benötigt?
A: Er überträgt die Ankerlast von der Ankerwinde auf die Schiffsstruktur und schützt die Ankerwinde vor kontinuierlicher schwerer Last.
F5: Was macht diesen Stopper für den Schwerlastbetrieb geeignet?
A: Verstärkte Seitenplatten, geschmiedete Klaue und Kupferbuchsenlager gewährleisten hohe Festigkeit, Verschleißfestigkeit und lange Lebensdauer.
