70–132mm Rollenkettenstopper | JIS F2031 Ankerkettenlastenhalterung für Schiffe
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Technischer Standard: | JIS F2031-1998 | Typ: | Typ mit Rollenklinke |
|---|---|---|---|
| Kettengröße: | 70-132 mm | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Kugelgraphitguss, Stahlschmieden, |
| Oberflächenbehandlung: | Sandstrahlen bis S2,5 + eine Schicht Epoxid-Werkstattgrundierung, kundenspezifische Oberflächenbehan | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw. |
| Andere: | Kann als Werftanfrage angepasst werden | Gewicht401 bis 2900kg;: | 932 bis 4840 kg |
| Nennwert:: | 73 - 132 | ||
| Hervorheben: | JIS F2031 Kettenkabelstopper,Anlegegeräte für Schiffsanlegungen,Schrauben und Schrauben |
||
Produkt-Beschreibung

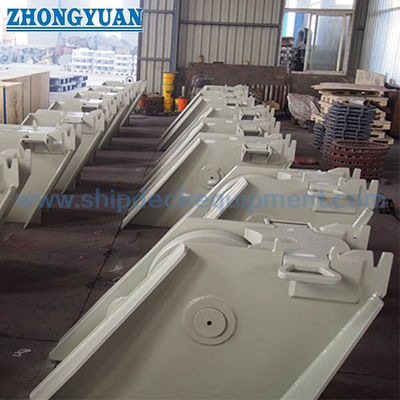

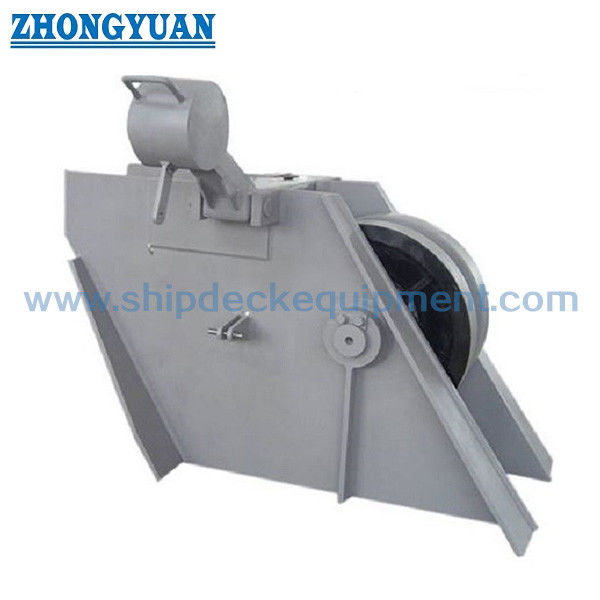

70 ′′132mm Rollenbalken Kettenstopper JIS F2031 Ankerkettenladung für Schiff
Produktübersicht
Der Kettenstopfer des Rollenbalkentyps ist ein entscheidender Sicherheitsbestandteil in Verankerungssystemen, der zur Festhaltung der Ankerkette und zur Übertragung der Last vom Windschleifer auf die Schiffsstruktur verwendet wird.
Sie ist nach der JIS F2031-1998 konstruiert und verfügt über einen Rollen- und Hunde-Mechanismus zur zuverlässigen Verriegelung der Kette unter Last.
Der Entwurf berücksichtigt den Leitungwinkel der Kette vom Hausschlauch bis zum Windschlauch, wodurch ein reibungsloser Einschlag und eine geringere Aufpralllast gewährleistet werden.
Schnelle Angaben
- Kettengröße: 70132 mm → Definition der Ankerkettenkompatibilität
- Standard: JIS F2031-1998 → Konformität mit der Schiffbauart
- Funktion: Ladungshalten → Übertragung der Last vom Windlass
- Seitenplatte: Verstärkt → Verbesserung der Strukturfestigkeit
- Hund: geschmiedetem Stahl → hohe Härte und Verschleißfestigkeit
- Lager: Kupferbusch → Verbessert die Haltbarkeit
- Rollenwelle: geschmiert → Verschleiß reduziert
- Betrieb: Gegengewicht / Hydraulikzylinder → Ermöglicht das Öffnen und Schließen des schweren Hundes
- Material: Hochfestes Stahl → Schwerlastfähigkeit
- Optional: Kettenhaken → Zusätzliche Sicherungsfunktion
Haupttechnische Parameter
| Nein, nicht wirklich. | Durchmesser der Ankerkette | Seitlicher Körperrahmen | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | H1 | H2 | H3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| Nein, nicht wirklich. | mit einem Durchmesser von | Pawl-Achse | Rollenachse | Büsche | Waschmaschine | Schweißbein | Referenzen | |||
| D | d | L6 | d2 | L7 | t3 | d1 | t4 | f | Berechnete Masse ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Auswahlführer
Schritt 1: Wählen Sie die Kettengröße → 70132 mm nach Ankerkette
Schritt 2 Bestätigen Sie die Lastanforderung → muss der Ankerlast entsprechen
Schritt 3 Bestätigen Sie den Kettenwinkel (ein/aus) → Stellen Sie sicher, dass er mit dem Rohr und dem Windschleifer ausgerichtet ist
Schritt 4 Bestätigen Sie Höhe und Länge → Anpassen Sie Decklayout und Installationsraum
Schritt 5 Optional Hydraulikzylinder → Für den Einsatz bei schweren Einsätzen und Sicherheit
Schritt 6 ️ Optionaler Kettenhaken → Zusätzliche Befestigungsanforderung
Struktur und Komponenten
Verstärkter Seitenrahmen Roller geschmiedeter Hund geschmiedete Welle Kupferlager Gegengewicht Hydraulikzylinder (optional)
Benutzerdefinierte Attribute
- Kettengröße: 70132 mm → Kompatibilität
- Lastfunktion: Verankerung → Sicherheit
- Seitenplatte: Verstärkt → Stärke
- Hund: geschmiedet → Verschleißbeständig
- Lager: Kupferbusch → Haltbarkeit
- Betrieb: Gegengewicht / Hydraulik → Leichte Handhabung
- Material: Hochfester Stahl → Schwerlast
- Optional: Kettenhaken → Zusatzverschluss
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Anhaltspunkte für Anfragen
Angabe der Kettengröße, des Kettenleitungswinkels, der Deckgrößen, der Belastungsanforderung und der bevorzugten Bedienmethode (manuell oder hydraulisch).
Wie es funktioniert
Die Ankerkette geht über die Walze und wird vom Hund gesperrt.
Anwendungen
Schiffsverankerungssystem.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung; verstärkte Struktur, geschmiedeter Hund, hydraulisch unterstützter Betrieb, optimierte Kettenausrichtung.
Zeichnung und Fotos
GA-Zeichnung. Installationslayout. Produktfotos.
Bestellung
MOQ: 1 Lieferung: 60-120 Tage Anpassung verfügbar
Häufig gestellte Fragen
F1: Wie wird der schwere Hund betrieben?
A: Es kann mit einem Gegengewicht oder einem Hydraulikzylinder betrieben werden, um sicherer und einfacher zu handhaben.
F2: Warum gefälschte Hunde?
A: Bietet höhere Härte, Verschleißbeständigkeit und längere Lebensdauer.
F3: Welche Parameter sind für die Auswahl erforderlich?
A: Die Größe der Kette, der Winkel der Kette, der Deckraum und die Belastung sind Schlüsselfaktoren.
F4: Warum ist ein Kettenstopper im Verankerungssystem erforderlich?
A: Sie überträgt die Ankerlast vom Windschleifer auf die Schiffskonstruktion und schützt den Windschleifer vor ständiger schwerer Last.
F5: Was macht diesen Verschluss für den Einsatz bei schweren Einsätzen geeignet?
A: Verstärkte Seitenplatten, geschmiedete Pfeiler und Kupferlager sorgen für hohe Festigkeit, Verschleißbeständigkeit und lange Lebensdauer.
