17–36mm Barren-Typ Ankerkettenstopper | JIS F2023 für kleine Schiffs-Moorings
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Technischer Standard: | JIS F2023-1976 | Typ: | Stangen-Art |
|---|---|---|---|
| Kettengröße: | 17-36mm | Materialien: | Stahlguss, Stahlschmieden, |
| Oberflächenbehandlung: | Sandstrahlen bis S2,5 + eine Schicht Epoxid-Werkstattgrundierung, kundenspezifische Oberflächenbehan | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw. |
| Andere: | Kann als Werftanfrage angepasst werden | Gewicht401 bis 2900kg;: | 17 bis 92 kg |
| Nennwert:: | 19 - 36 | ||
| Hervorheben: | JIS F 2031 Ankerkettenstopper |
||
Produkt-Beschreibung
17 ′′ 36mm Stange Ankerkettenstopper JIS F2023 für kleine Schiffe
Produktübersicht
JIS F2023 Bar-Ankerkettenstopper ist eine kompakte Verankerungseinrichtung für kleine Ketten.
Es wird hauptsächlich auf kleinen Schiffen, Lastkahnen und Pontons verwendet, um Ankerketten zu halten und die Last mit dem Windlass zu teilen.
Sie ist aus gegossenem Stahl mit kontrollierten Gieß- und Inspektionsverfahren hergestellt und gewährleistet eine zuverlässige Kettensperrung.
Die Konstruktion gewährleistet eine ordnungsgemäße Anbindung der Kette an den Hund, wodurch eine wirksame und sichere Verriegelung der Kette erreicht wird.
Schnelle Angaben
- Kettengröße: 17×36 mm → Definition der Ankerkettenkompatibilität für kleine Schiffe
- Standard: JIS F2023-1976 → Normen für die Einhaltung der Meeresvorschriften
- Typ: Stangentyp → Kompaktes Design ohne Walze
- Funktion: Kettensperre → Mit Windlass geladen
- Installation: geschweißt / verschraubt → Flexibler Deck
- Material: Gusseisen / geschmiedete Teile → Festigkeit und Langlebigkeit
- Inspektion: MT + UT → Gewährleistung der Qualität von Gieß- und Schweißarbeiten
- Oberfläche: Sa2.5 + Primer → Korrosionsschutz
- Anwendung: Kleines Schiff → kostengünstige Ankerlösung
Haupttechnische Parameter
| Zahl | 19 | 22 | 25 | 28 | 32 | 36 |
| Durchmesser der Ankerkette | 17 bis 19 | 20 bis 22 | 23 ~ 25 | 26 bis 28 | 30 bis 32 | 34 bis 36 |
| Eine | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Gewicht ((kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Auswahlführer
Schritt 1: Wählen Sie die Kettengröße → 1736 mm nach Ankerkette
Schritt 2 Bestätigen Sie Schiffstyp → Kleines Schiff, Lastkahn oder Ponton
Schritt 3
Schritt 4
Schritt 5 ️ Qualitätsanforderung bestätigen → MT-Inspektion + UT für Schweißteile
Schritt 6 Bestätigen Sie die Oberflächenbehandlung → Anfertigen Sie eine Grundierung oder eine individuell angepasste Beschichtung
Struktur und Komponenten
Stahlkörper. Stabverriegelungsmechanismus. Schmiedehund. Verstärkte Basis.
Benutzerdefinierte Attribute
- Kettengröße: 17×36 mm → Kompatibilität mit kleinen Behältern
- Funktion: Kettenhalt → Lastbeteiligung mit Windlass
- Hunde: geschmiedet → Gewährleistet Verschleißbeständigkeit und Festigkeit
- Basis: geschweißt / verschraubt → Flexible Montage
- Ausrichtung: Verstellbare Basis → Spielerkettenwinkel
- Inspektion: MT + UT → Qualitätssicherung
- Oberfläche: Beschichtet → Korrosionsschutz
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Anhaltspunkte für Anfragen
Angabe der Kettengröße, des Behältertyps, der Montagemethode, des Kettenwinkelzustands und der Beschichtungsanforderung.
Wie es funktioniert
Die Verankerungskette wird durch die Stange und den Hunde-Mechanismus gesperrt. Der Verschluss hält die Kette fest und überträgt einen Teil der Last vom Windlass und sorgt so für eine sichere Verankerung.
Anwendungen
Kleine Schiffe. Barken. Pontoons. Leichte Ankersysteme.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfungszertifikat; kostengünstiges Design, zuverlässige Kettenschließung, kontrollierte Gießqualität, anpassungsfähige Installation.
Zeichnung und Fotos

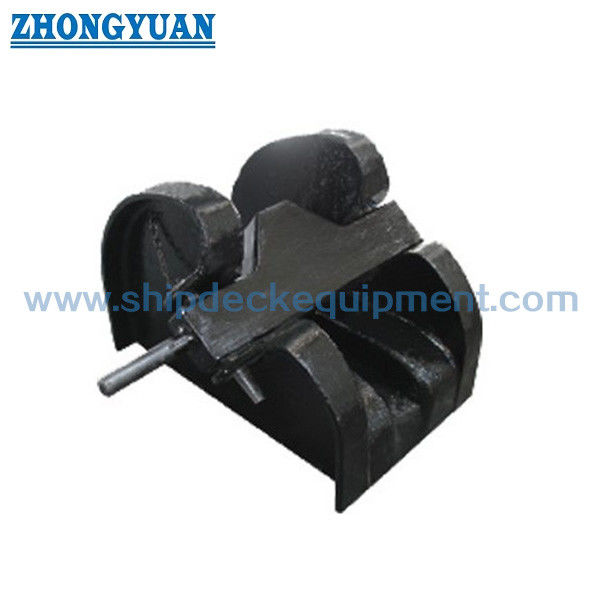

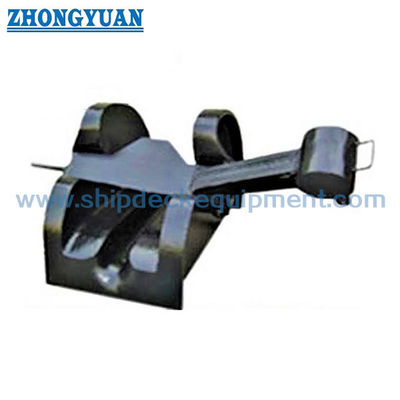

GA-Zeichnung. Produktfotos
Bestellung
MOQ: 1 Einheit. Lieferzeit: 30~60 Tage. Anpassung verfügbar.
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen einem Stang- und einem Rollenkettenstopper?
A: Der Stangtyp ist einfacher und für kleine Ketten geeignet, während der Rollentyp für größere Ketten mit einem reibungsloseren Betrieb verwendet wird.
F2: Wie kann ein angemessener Kettenbetrieb gewährleistet werden?
A: Die Konstruktion sorgt für die Übereinstimmung zwischen Kette und Hund, und die richtige Ausrichtung muss während der Installation bestätigt werden.
F3: Kann die Montage für den Kettenwinkel eingestellt werden?
A: Ja, eine optionale Basis kann hinzugefügt werden, um den Winkel des Hawesrohrs und der Windlass-Kette anzupassen.
