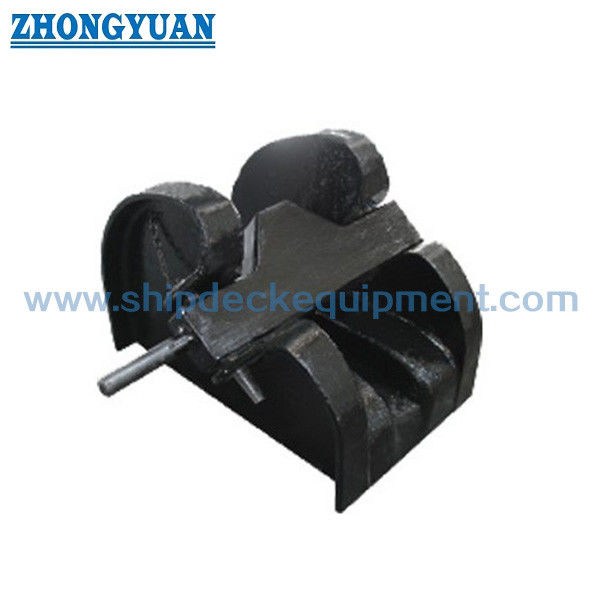

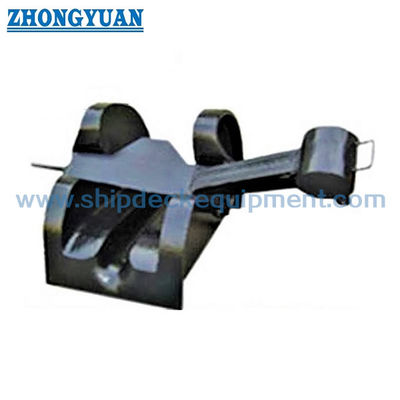

17–36 mm Bar-Typ Ankerkettenstopper | JIS F 2023 Marine Anker Ausrüstung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | JIS F2023-1976 | Typ: | Stangen-Art |
|---|---|---|---|
| Kettengröße: | 17-36mm | Materialien: | Stahlguss, Stahlschmieden, |
| Oberflächenbehandlung: | Sandstrahlen bis S2,5 + eine Schicht Epoxid-Werkstattgrundierung, kundenspezifische Oberflächenbehan | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw. |
| Andere: | Kann als Werftanfrage angepasst werden | Gewicht401 bis 2900kg;: | 17 bis 92 kg |
| Nennwert:: | 19 - 36 | ||
| Hervorheben: | JIS F 2031 Ankerkettenstopper |
||
Produkt-Beschreibung
17–36 mm Bar-Typ-Kettenstopper | JIS F 2023 Marine-Anker-Ausrüstung
Produktübersicht
Der JIS F2023 Bar-Typ-Kettenstopper ist ein kompakter Anker-Stopper, der für kleine Ketten ausgelegt ist.
Er wird hauptsächlich auf kleinen Schiffen, Lastkähnen und Pontons eingesetzt, um Ankerketten zu halten und die Last mit dem Spill zu teilen.
Hergestellt aus Gusseisen mit kontrollierten Guss- und Inspektionsverfahren, gewährleistet er eine zuverlässige Kettenstopp-Leistung.
Das Design sorgt für eine korrekte Verzahnung zwischen Kette und Sperre und erzielt eine effektive und sichere Kettenverriegelung.
Schnelle Spezifikationen
- Kettengröße: 17–36 mm → Definiert die Kompatibilität von Ankerketten für kleine Schiffe
- Standard: JIS F2023-1976 → Marine-Konformitätsstandard
- Typ: Bar-Typ → Kompaktes Design ohne Rolle
- Funktion: Kettenstopp → Teilt die Last mit dem Spill
- Installation: Geschweißt / Verschraubt → Flexible Deckmontage
- Material: Gusseisen / Schmiedeteile → Festigkeit und Haltbarkeit
- Inspektion: MT + UT → Gewährleistet Guss- und Schweißqualität
- Oberfläche: Sa2.5 + Grundierung → Korrosionsschutz
- Anwendung: Kleine Schiffe → Kostengünstige Ankerlösung
Haupttechnische Parameter
| Nummer | 19 | 22 | 25 | 28 | 32 | 36 |
| Durchmesser der Ankerkette | 17~19 | 20~22 | 23~25 | 26~28 | 30~32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Gewicht (kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Auswahlhilfe
Schritt 1 – Kettengröße auswählen → 17–36 mm basierend auf der Ankerkette
Schritt 2 – Schiffstyp bestätigen → Kleines Schiff, Lastkahn oder Ponton
Schritt 3 – Installationsmethode bestätigen → Geschweißte oder verschraubte Basis
Schritt 4 – Kettenführungswinkel bestätigen → Optionale Basis zur Anpassung an Bugrolle und Spill-Ausrichtung
Schritt 5 – Qualitätsanforderung bestätigen → MT-Inspektion + UT für Schweißteile
Schritt 6 – Oberflächenbehandlung bestätigen → Werksgrundierung oder kundenspezifische Beschichtung
Struktur & Komponenten
Gusseisenkörper | Bar-Typ-Verriegelungsmechanismus | Geschmiedete Sperre | Verstärkte Basis | Optionale Montagebasis
Benutzerdefinierte Attribute
- Kettengröße: 17–36 mm → Kompatibilität mit kleinen Schiffen
- Funktion: Kettenstopp → Lastteilung mit dem Spill
- Sperre: Geschmiedet → Gewährleistet Verschleißfestigkeit und Festigkeit
- Basis: Geschweißt / Verschraubt → Flexible Installation
- Ausrichtung: Verstellbare Basis → Passt sich dem Kettenwinkel an
- Inspektion: MT + UT → Qualitätssicherung
- Oberfläche: Beschichtet → Korrosionsschutz
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfzertifikat
Anfrageleitfaden
Kettengröße, Schiffstyp, Installationsmethode, Kettenwinkelbedingung und Beschichtungsanforderung angeben.
Funktionsweise
Die Ankerkette wird durch den Bar- und Sperrmechanismus verriegelt. Der Stopper hält die Kette und überträgt einen Teil der Last vom Spill, um ein sicheres Ankern zu gewährleisten.
Anwendungen
Kleine Schiffe | Lastkähne | Pontons | Leichtbau-Ankersysteme
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfzertifikat; kostengünstiges Design, zuverlässige Kettenverriegelung, kontrollierte Gussqualität, anpassungsfähige Installation.
Zeichnung & Fotos
GA-Zeichnung | Produktfotos
Bestellung
MOQ: 1 Einheit | Lieferzeit: 30–60 Tage | Anpassung verfügbar
FAQ
F1: Was ist der Unterschied zwischen einem Bar-Typ- und einem Rollen-Kettenstopper?
A: Der Bar-Typ ist einfacher und für kleine Ketten geeignet, während der Rollen-Typ für größere Ketten mit reibungsloserem Betrieb verwendet wird.
F2: Wie wird eine korrekte Kettenverzahnung gewährleistet?
A: Das Design sorgt für eine Anpassung zwischen Kette und Sperre, und die richtige Ausrichtung muss während der Installation bestätigt werden.
F3: Kann die Installation für den Kettenwinkel angepasst werden?
A: Ja, eine optionale Basis kann hinzugefügt werden, um die Kettenführungswinkel von Bugrolle und Spill anzupassen.
