14" Edelstahl-Knopf-Klüse | Polierte Festmacherseilführung für Yachten & Arbeitsboote

Produktübersicht

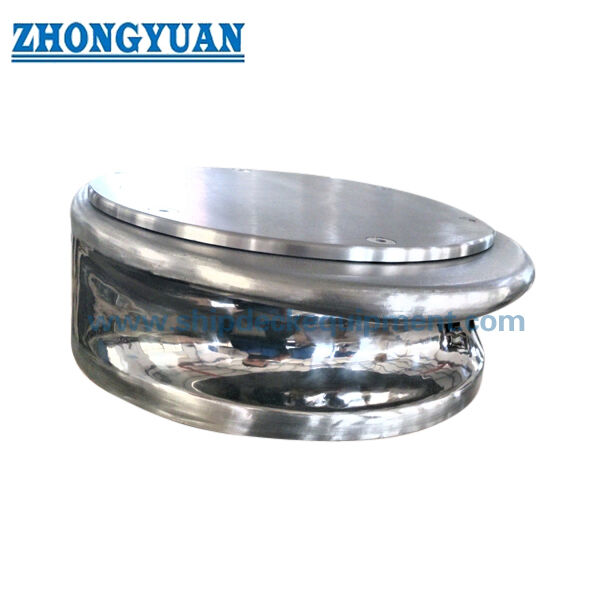

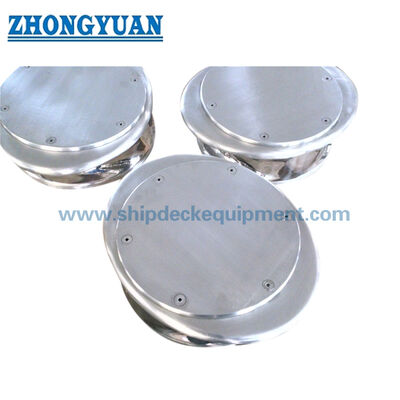

Die polierte Edelstahl-Knopf-Klüse ist eine kompakte Festmacherseilführung für Schiffe, die eine glatte Seilkontaktfläche, korrosionsbeständiges Edelstahlmaterial und ein sauberes poliertes Aussehen benötigen. Sie eignet sich für Binnenschiffe, Yachten, offizielle Serviceboote, Arbeitsboote, Patrouillenboote und Küstenwacheboote, insbesondere für Projekte in Amerika, wo Edelstahl-Deckbeschläge und polierte Festmacherbeschläge üblicherweise angefordert werden.

Die Klüse kann in SUS304 oder SUS316 Edelstahlguss geliefert werden, mit polierter, stark polierter oder spiegelpolierter Oberflächenbehandlung. Seilkontaktradien und Querschnittswechselbereiche sollten glatt und gratfrei ausgeführt sein, um Seildurchscheuern, lokale Abriebstellen und Spannungskonzentrationen zu reduzieren. Feinguss, Natriumsilikatguss, Wärmebehandlung, mechanische Materialprüfung, Farbeindringprüfung, FEA-Analyse und Zugversuch können je nach bestätigtem Auftragsumfang und Projektanforderung arrangiert werden.

Schnelle Spezifikationen

• Produkttyp: polierte Edelstahl-Knopf-Klüse → kompakte Festmacherseilführung für Schiffsmuringpunkte, die eine glatte Edelstahloberfläche erfordern.
• Hauptanwendung: Binnenschiffe, Yachten, offizielle Arbeitsboote, Patrouillenboote und Küstenwacheboote → geeignet für sichtbare Deckbeschläge und kleine bis mittelgroße Festmacheranordnungen.
• Lieferbare Größe: 14 Zoll Typ oder kundenspezifisch → die gelieferten Abmessungen A bis G werden zur Layoutprüfung und Angebotsbestätigung verwendet.
• Hauptgrößenreferenz: A 16,5 Zoll (419,1 mm), B 14 Zoll (355,6 mm), C Ø14 Zoll (Ø355,6 mm) → Schlüsselabmessungen für Webseitenzeichnung und Überprüfung des Installationsraums.
• Materialoption: SUS304 oder SUS316 Edelstahlguss → die endgültige Güte sollte gemäß Schiffs Spezifikation, Wasserumgebung und Eigentümeranforderung ausgewählt werden.
• Oberflächenbehandlung: poliert, stark poliert oder spiegelpoliert → verbessert das Aussehen und hilft, eine gratfreie Seilkontaktfläche zu schaffen.
• Gussverfahren: Feinguss oder Natriumsilikatguss → das Verfahren sollte gemäß Oberflächengüte, Maßtoleranz, Kosten und Lieferanforderung bestätigt werden.
• Inspektions- und Ingenieurunterstützung: mechanische Materialprüfung, Wärmebehandlungsaufzeichnung, Farbeindringprüfung, FEA-Berechnung und Zugversuch → verfügbar gemäß Projektanforderung.

Haupttechnische Parameter

Auswahl- & Anfrageleitfaden

Schritt 1: Bestätigen Sie den Typ der Edelstahl-Knopf-Klüse, die Größe 14 Zoll oder eine kundenspezifische Größe und ob die Abmessungen A bis G mit der Schiffszeichnung übereinstimmen.

Schritt 2: Bestätigen Sie den Schiffstyp und das Einsatzgebiet: Binnenschiff, Binnenflussschiff, Yacht, offizielles Arbeitsboot, Patrouillenboot, Küstenwacheboot oder andere Projektanwendung.

Schritt 3: Bestätigen Sie die Materialanforderung: SUS304, SUS316, Edelstahlgussgüte, jegliche Edelstahlplattenkomponente und die Anforderung an die Materialrückverfolgbarkeit.

Schritt 4: Bestätigen Sie die Oberflächengüte: poliert, stark poliert oder spiegelpoliert, einschließlich visueller Standards, Musterfotos oder erforderlicher Rauheit, falls zutreffend.

Schritt 5: Bestätigen Sie den Inspektions- und Zertifizierungsumfang: Werkszeugnis, Materialprüfbericht, Wärmebehandlungsaufzeichnung, Farbeindringprüfung, Klassenzulassung, FEA-Berechnung und Zugversuch, falls erforderlich.

Schritt 6: Geben Sie die Menge, die Installationsposition, die Zeichnung oder das Foto, die Seilgröße und die Lastbasis, falls verfügbar, das Lieferziel und die erforderliche Lieferzeit an.

Struktur

Gegossener Edelstahl-Knopfkörper | Abgerundete Seilkontaktfläche | Glatter Querschnittsübergang | Polierte oder spiegelpolierte Oberfläche | Schnittstelle zur Deck- oder Bordwandmontage zu bestätigen | Optionaler Inspektions- und Testumfang

Vorteile von Guss, Polieren & Ingenieurwesen

• Die polierte Edelstahlkonstruktion eignet sich für sichtbare Festmacherbereiche auf Yachten, Arbeitsbooten, Patrouillenbooten, Binnenschiffen und Küstenwachebooten, bei denen Korrosionsbeständigkeit und Aussehen gleichermaßen Beschaffungsanliegen sind.
• Das abgerundete Seilkontaktprofil und die gratfreie Oberfläche helfen, scharfe lokale Kontakte zu reduzieren, die Festmacherseile durchschneiden, abschaben oder lokal beschädigen können.
• Glatte Radien und Querschnittswechselbereiche helfen, lokale Spannungskonzentrationen zu reduzieren; eine FEA-basierte Festigkeitsprüfung kann bereitgestellt werden, wenn das Projekt eine Ingenieurprüfung erfordert.
• Feinguss kann gewählt werden, wenn eine bessere Gussoberfläche und eine feinere Oberflächenbasis erforderlich sind, während Natriumsilikatguss je nach Kosten und Produktionsanforderungen besprochen werden kann.
• SUS304 kann für Süßwasser und allgemeinen Dienst in Betracht gezogen werden, wenn es von der Projektspezifikation akzeptiert wird; SUS316 kann gewählt werden, wenn eine höhere Korrosionsbeständigkeit vom Eigentümer oder der Betriebsumgebung gefordert wird.
• Wärmebehandlung und mechanische Materialprüfung können gemäß der ausgewählten Edelstahlgussgüte und dem Inspektionsplan der Bestellung arrangiert werden.
• Farbeindringprüfung eignet sich zur Überprüfung von oberflächenbrechenden Anzeigen auf polierten Edelstahlgussoberflächen, wenn dies vom Kunden oder Inspektionsplan spezifiziert wird.
• Zugversuch kann gemäß Projektanforderung arrangiert werden; Prüflast, Lastrichtung, Vorrichtung und Akzeptanzkriterien sollten vor der Angebotserstellung bestätigt werden.

Benutzerdefinierte Attribute

• Produktname: Polierte Edelstahl-Knopf-Klüse → Festmacherseilführung mit glattem, abgerundetem Knopfprofil.
• Modelltyp: Edelstahl-Knopf-Klüse → 14-Zoll-Typ oder kundenspezifische Größe gemäß Schiffszeichnung.
• Material: SUS304 / SUS316 Edelstahlguss → die Formulierung SUS306 in den gelieferten Daten sollte vor der endgültigen Datenblattfreigabe bestätigt werden.
• Gussverfahren: Feinguss / Natriumsilikatguss → Verfahrensauswahl je nach Oberflächenqualität, Toleranz und Budgetanforderung.
• Oberflächengüte: poliert / stark poliert / spiegelpoliert → der Oberflächengrad sollte anhand eines Musterfotos oder einer visuellen Anforderung bestätigt werden.
• Inspektion: mechanische Materialprüfung / Wärmebehandlung / Farbeindringprüfung, falls erforderlich → der Inspektionsumfang folgt der Auftrags- und Projektgenehmigungsanforderung.
• Ingenieurunterstützung: FEA-Festigkeitsberechnung und Zugversuch verfügbar → Lastfall, Seilrichtung und Akzeptanzkriterien müssen vor der Angebotserstellung bestätigt werden.
• Zertifikat: Klassenzulassung und Werkszeugnis auf Anfrage erhältlich → nicht als Standardlieferung angenommen, es sei denn, es ist im Auftragsumfang enthalten.
• Installation: Deck- oder Bordwandmontage zu bestätigen → umliegende Struktur, Schweiß-/Befestigungsmethode und Verstärkung sollten anhand der Zeichnung geprüft werden.

Funktionsweise

Festmacherseil nähert sich der Klüse → Abgerundetes poliertes Knopfprofil führt das Seil → Gratfreie Kontaktfläche reduziert lokale Abriebstellen → Lokale Seilkraft wird über die installierte Klüse auf die Schiffsstruktur übertragen → Inspektions- oder Testumfang wird gemäß Projektanforderung bestätigt

Anwendungen

Binnenschiffe in Amerika | Binnenflussschiffe | Yachten | Offizielle Arbeitsboote | Patrouillenboote | Küstenwacheboote | Kleine Serviceboote | Liegeplätze in Marinas und Häfen | Neubau- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Klassenzulassungs- oder Eigentümergenehmigungsverfahren arrangiert werden.

Zertifizierung:, Werksprüfzeugnis. Klassenzulassung, Werkszeugnis und Materialprüfbericht sind auf Anfrage gemäß Auftragsumfang erhältlich.

Zeichnung & Fotos

FAQ

F1: Sollte SUS304 oder SUS316 für eine Edelstahl-Knopf-Klüse gewählt werden?

A1: SUS304 kann für den Einsatz auf Süßwasserseen und Binnenflüssen in Betracht gezogen werden, wenn es von der Schiffs Spezifikation akzeptiert wird. SUS316 wird normalerweise gewählt, wenn eine höhere Korrosionsbeständigkeit erforderlich ist, insbesondere für den Küsteneinsatz, Salznebelbelastung oder strengere Eigentümeranforderungen. Die endgültige Materialgüte sollte der Projektspezifikation folgen.

F2: Kann die Knopf-Klüse mit spiegelpolierter Oberfläche geliefert werden?

A2: Ja. Polierte, stark polierte und spiegelpolierte Oberflächen können geliefert werden. Die erforderliche Oberfläche sollte mit einer Musterprobe, einem Referenzfoto oder einer visuellen Abnahmeanforderung bestätigt werden, da die Spiegelpolitur den Produktionsprozess, die Inspektion und die Kosten beeinflusst.

F3: Können FEA-Berechnung und Zugversuch bereitgestellt werden?

A3: Ja. FEA-Festigkeitsberechnung und Zugversuch können gemäß Projektanforderung arrangiert werden. Die Seilrichtung, die erwartete Lastbasis, die Prüflast, die Vorrichtung und die Akzeptanzkriterien müssen vor der Angebotserstellung bestätigt werden.
