JIS F B 2025 reparierte Art Schiffe, Anker-, denankerkette Schiffs-Liegeplatz-Ausrüstung zusammenpreßt
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | JIS F 2025-1992; Japan-Standard | Typ: | Fester Typ |
|---|---|---|---|
| Nomineller Kettendurchmesser: | 38mm bis 120mm | Güteklasse der Kette: | Gilt für Ankerketten der Güteklasse 2 und 3; |
| Rollengewicht: | 44~721kg | Materialien: | hochfester Weichstahl, hochfester Schmiedestahl, Edelstahl ist verfügbar, |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS usw. |
| Installation:: | Am Kettenkasten angeschweißt | ||
| Hervorheben: | jis f 2025-1992 Schiff,das Ausrüstung festmacht,ccs Schiff |
||
Produkt-Beschreibung
Feste Ankerkettenkabelspange für Kettenschließfach.
Produktübersicht
Der JIS F 2025 Typ B-Kabelschnalle ist eine feste Ankerkette, die im Inneren des Kettenschließers installiert ist.der Ankerkette, so dass die Kette während der normalen Verankerung und Lagerung an die Schiffskonstruktion angeschlossen ist.
Typ B ist die feste Anordnung in JIS F 2025 und sollte von der abnehmbaren Anordnung Typ A unterschieden werden.oder eine automatisch schnell freisetzende AblassvorrichtungDie Auswahl sollte auf der Grundlage des anwendbaren Nenndurchmessers der Ankerkette, der kontrollierten Standardversion oder der genehmigten Zeichnung, des Installationszugangs, der Schweißoberfläche,Umgebung des Kettenschließers, Beschichtungssystem und Projektinspektionsanforderungen.
Schnelle Angaben
- Produktfunktion: Festverankerte Verankerung mit bitterem Ende der Kette im Inneren des Kettenschließers → stellt eine definierte strukturelle Verbindung für das innere Ende der Kette her.
- Standard und Typ: JIS F 2025 Typ B, fester Typ → aktuelle Ausgabe ist JIS F 2025:2021Die Veröffentlichung der Veröffentlichung von 1992 ist in den bisherigen Zeichnungen noch möglich.
- Nenngrößenbereich: B40 bis B120 → umfasst die anwendbaren Nenndurchmesser der Ankerkette von 38 mm bis 120 mm.
- Standardmaterialbezug: SS400 nach JIS G 3101 für Karosserie und Typ B-Stift → Alternativmaterialien erfordern Zeichnungsüberprüfung und Projektgenehmigung.
- Aufbewahrungsanordnung: Querschnittspin mit Spin-Check-Stück und hexagonalen Schraube / Mutter → hilft, unbeabsichtigte Spin Verschiebung zu verhindern, während der Zugang kontrolliert bleibt.
- Installation: an der Kettenschließstruktur geschweißt → Lokalkurve, Schweißbein, Verstärkung, Zugänglichkeit und Schweißverfahren der Werft müssen bestätigt werden.
- Berechnungsmasse: 5,9 kg bis 102 kg → nützlich für Handhabung, Verpackung, Installationsplanung und Frachtschätzung.
- Oberflächenschutz: Sa 2.5 Sprengung und Epoxidhandlung können als Projektveredelung geliefert werden → Verzinkung, Endbeschichtung und Schmierdetails sind vorbehaltlich Bestätigung.
Haupttechnische Parameter
| Anwendbarer Anker Ich bin nicht derjenige, der das Problem hat. |
L4 | L5 | B1 | B5 | H4 | D2 | D3 | R | t1 | t2 | D1 | L4 | L5 |
| 38 bis 40 | 160 | 0 | 50 | 0 | 78 | 45 | 88 | 50 | 12 | 6 | 42 | 111 | ] 2 |
| 42 bis 44 | 180 | 0 | 54 | 0 | 85 | 49 | 96 | 54 | 14 | 6 | 46 | 119 | 12 |
| 46 bis 48 | 195 | 0 | 58 | 0 | 92 | 53 | 104 | 59 | 14 | 8 | 50 | 127 | 12 |
| 50-52 | 210 | 100 | 64 | 24 | 100 | 57 | 112 | 65 | 14, | 10 | 54 | 137 | 12 |
| 54 bis 56 | 225 | 115 | 68 | 32 | 106 | 61 | 120 | 71 | 14 | 12 | 58 | 145 | 12 |
| 58 bis 60 | 240 | 130 | 72 | 40 | 114 | 65 | 128 | 75 | 14 | 14 | 62 | 153 | 12 |
| 62 ~ 64 | 255 | 145 | 78 | 50 | 122 | 69 | 136 | 79 | 14 | 16 | 66 | 168 | 15 |
| 66 bis 68 | 270 | 150 | 82 | 54 | 130 | 73 | 144 | 85 | 16 | 16 | 70 | 176 | 15 |
| 70 ~ 73 | 290 | 170 | 88 | 64 | 138 | 78 | 154 | 90 | 16 | 18 | 75 | 186 | 15 |
| 76 bis 78 | 310 | 190 | 94 | 74 | 148 | 83 | 164 | 95 | 16 | 20 | 80 | 196 | 15 |
| 81 bis 84 | 330 | 210 | 100 | 84 | 158 | 88 | 174 | 100 | 16 | 22 | 85 | 206 | 15 |
| 87-90 Jahre | 350 | 230 | 106 | 94 | 170 | 93 | 184 | 107 | 18 | 24 | 90 | 220 | · 15 |
| 92 ~ 95 | 380 | 250 | 112 | 108 | 180 | 98 | 194 | 112 | 18 | 28 | 95 | 234 | 15 |
| 98 bis 102 | 410 | 270 | 120 | 116 | 192 | 103 | 206 | 120 | 22 | 28 | 100 | 255 | 18 |
| 105 -111 | 440 | 300 | 130 | 130 | 208 | 113 | 224 | 131 | 24 | 30 | 110 | 273 | 18 |
| 114 bis 120 | 470 | 330 | 140 | 152 | 224 | 123 | 242 | 140 | 24 | 36 | 120 | 295 | 18 |
| Scheckstück für Stift | mit einer Breite von nicht mehr als 50 mm Hexagonale Nuss |
Schweißbein | Berechnet Masse (kg) |
|||||||
| L6 | L7 | b2 | b3 | t5 | d6 | Nennwert aus Schraubfaden d5 |
L7 | f1 | f2 | |
| 100 | 70 | 30 | 11 | 8 | 14 | M12 | 25 | 4 | 5.5 | 5.9 |
| 100 | 70 | 30 | 13 | 8 | 14 | M 12 | 25 | 4 | 6.5 | 8 |
| 100 | 70 | 30 | 15 | 8 | 14 | M 12 | 25 | 5 | 6.5 | 9.8 |
| 100 | 70 | 30 | 17 | 8 | 14 | M 12 | 25 | 6.5 | 6.5 | 11.l |
| 100 | 70 | 30 | 19 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 14 |
| 100 | 70 | 30 | 21 | 8 | 14 | M 12 | 25 | 8 | 6.5 | 16 |
| 130 | 90 | 40 | ]8 | 10 | 18 | M 16 | 30 | 8 | 6.5 | 18.1 |
| 130 | 90 | 40 | 20 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 23.l |
| 130 | 90 | 40 | 22 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 26.5 |
| 130 | 90 | 40 | 25 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 30.8 |
| 130 | 90 | 40 | 28 | 10 | 18 | M 16 | 30 | 9.5 | 7.5 | 35.3 |
| 130 | 90 | 40 | 30 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 42.8 |
| 130 | 90 | 40 | 33 | 10 | 18 | M 16 | 30 | 11 | 8.5 | 50.7 |
| 180 | 130 | 50 | 31 | 12 | 22 | M 20 | 40 | 12.5 | 10.5 | 66.8 |
| 180 | 130 | 50 | 35 | 12 | 22 | M20 | 40 | 14 | 11.5 | 84 |
| 180 | 130 | 50 | 39 | 12 | 22 | M 20 | 40 | 14 | 11.5 | 10 2 |
Auswahl- und Anfrageführer
Schritt eins:Bestätigen Sie die feste Kabelspannung JIS F 2025 Typ B, die erforderliche Standardversion und die Nenngröße B40 bis B120 gemäß der Behälterzeichnung.
Schritt 2:Angabe des Nenndurchmesser der Ankerkette, der Kettengrad, der Kettenstichstandard, der Anordnung der Endverbindung sowie aller Anforderungen an die Projektbelastung oder Notfall-Abschaltung.
Schritt 3:Bestätigen Sie den Standort der Installation innerhalb des Kettenschließers, die örtliche Oberflächenkrümmung, den verfügbaren Zugang zum Entfernen der Nadel, die Schweißoberfläche, die umgebende Verstärkung und die Anlagezeichnung der Werft.
Schritt 4:Bestätigen Sie die Materialanforderung: SS400 ist die Standardreferenz für die Karosserie und den Typ-B-Stift; Edelstahl oder andere Alternativen sind nicht standardmäßige Optionen und müssen genehmigt werden.
Schritt 5:Bestätigen Sie die Oberflächenbehandlung, die Endbeschichtung des Behälters, die Anforderungen an die Schmierung mit Nadeln oder mit Fett, die Korrosionsminderung, die Kennzeichnung, die Rückverfolgbarkeit des Materials und den Prüfbereich.
Schritt 6:Angabe der Anforderung der Klassifizierungsgesellschaft, Typ, Menge, Lieferort, Lieferzeit sowie der neuesten genehmigten Zeichnung oder Referenzfoto.
Struktur
Geschweißter SS400-Körper Ankerketten-Sitz-/Haltungsöffnung Querfest-Stift-Stift-Stift-Scheckstück Sechseckenschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub
Ankerkette, Installation und Qualitätsvorteile
- Die feste Anordnung des Typs B bietet eine einfache und kompakte Methode zur Befestigung des bitteren Endes der Verankerungskette im Inneren des Kettenschließers, wenn kein abnehmbarer Mechanismus des Typs A angegeben ist.
- Sechzehn Nenngrößen bieten einen direkten Abmessungsweg von B40 bis B120 und reduzieren die Notwendigkeit einer Interpolation zwischen nicht standardisierten Kettendurchmesserbereichen.
- Das Stift-Scheckstück und die Schraube/Nuss-Anordnung behalten den Querstift und unterstützen eine kontrollierte Entfernung zur Inspektion oder geplanten Abkoppelung am Ende der Kette.
- Die Norm erlaubt es, die Karosserie bei Bedarf an eine gekrümmte Montageoberfläche anzupassen, aber die endgültige Kontur sollte der Entwurf der Schiffskonstruktion entsprechen.
- Standard-Schweißbeinreferenzen unterstützen die Installationsplanung; das eigentliche Schweißverfahren, die lokale Verstärkung, die Zugangskriterien und die Annahmekriterien unterliegen den Anforderungen der Werft und der Klasse.
- Bei der Herstellungskontrollen sollten die Rückverfolgbarkeit des Materials, die Größengenauigkeit, die Anpassung und Ausrichtung der Nadel, die Einbindung des Halters, der Zustand der Schweißvorbereitung, die Beschichtungskompatibilität,und frei von scharfen Kettenkontaktkanten.
- Eine Fettbrustwarze wird nicht als Standard-JIS-Funktion behandelt.seine Lage und die Interferenz mit der Kette oder den Behältungsstücken sollten auf der genehmigten Zeichnung bestätigt werden..
- Dem Produkt sind keine nicht unterstützten SWL-, MBL-, Proof-Load-, Notentlassungszeiten oder Hebfunktionen zugewiesen.
Benutzerdefinierte Attribute
- Standard: JIS F 2025:2021 aktuelle Ausgabe / 1992 ältere Referenz → bestätigen Sie die in der Spezifikation des Behälters angegebene kontrollierte Ausgabe.
- Typ: Typ B fest → anders als Typ A abnehmbare Kabelsperre.
- Nenngröße: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → wählen Sie nach dem entsprechenden Nenndurchmesser der Ankerkette.
- Anwendbarer Kettendurchmesser: 38-120 mm → nur Abmessungsbereich; Kettenqualität und Konstruktionslast müssen gesondert bestätigt werden.
- Standardmaterial: SS400-Karosserie und Typ-B-Stift → Alternative Edelstahl- oder Spezialstahlkonstruktion unterliegt Zeichnung und Genehmigung.
- Installation: Schweiß in der Kette → Lokalfundament, Krümmung, Schweißbein, Verstärkung und Zugang müssen überprüft werden.
- Oberflächenbehandlung: Sa 2.5 Sprengung + Epoxidhandlungsprimer als Referenzprojekt-Finish → Endbeschichtung oder Verzinkung erfordert Bestätigung.
- Schmierung: Optionale Fettbrustwarze oder Schmierungsanlage → nicht als Standardausstattung angenommen.
- Zertifizierungsanforderung: je nach Auftragsumfang verfügbar → Klassenzulassung, Zeugeninspektion und Zertifizierungsniveau sollten vor der Produktion vereinbart werden.
Wie es funktioniert
Anchor-chain bitter end is positioned in the cable clench → Transverse pin secures the chain-end arrangement → Pin check piece and bolt / nut retain the pin → Welded body transfers restraint into the chain-locker structure → Pin is removed only under the vessel's controlled maintenance or disconnection procedure
Anwendungen
Handelsschiffe. Tankschiffe. Massengüter. Containerschiffe. Allgemeine Frachtschiffe. Arbeitsschiffe.
Zertifizierungen und Vorteile
Zertifikate und Inspektionen können nach den Anforderungen des Projekts, der Rückverfolgbarkeit des Materials, den genehmigten Zeichnungen, den Klassengesellschaftsverfahren und dem vereinbarten Auftragsumfang organisiert werden.Die Verfügbarkeit unterliegt der Klassenzulassung und sollte nicht als Standardlieferung angesehen werden..
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

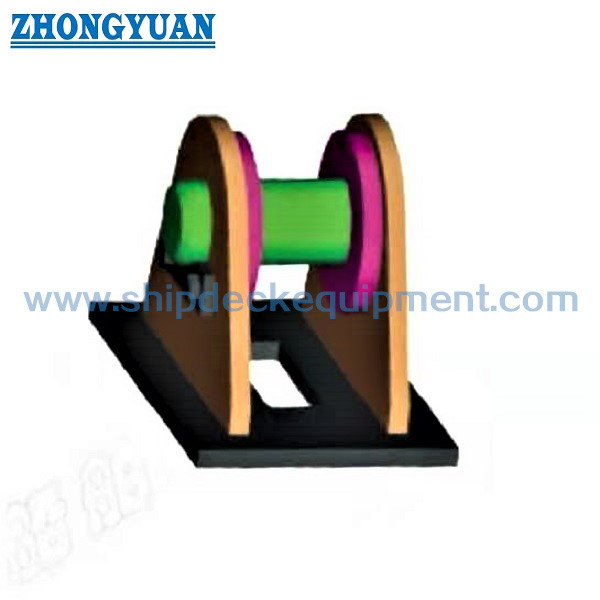

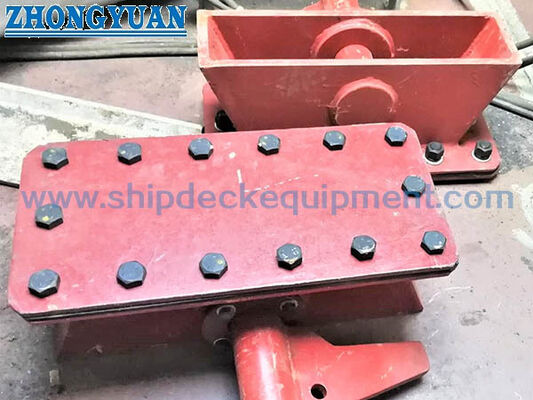

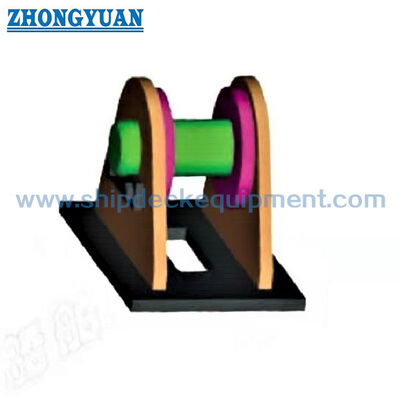

Zeichnung und Fotos
Häufig gestellte Fragen
F1:Was ist der Hauptunterschied zwischen JIS F 2025 Typ A und Typ B?
A1:Typ A ist die abnehmbare Konfiguration, Typ B die feste Konfiguration.Der Typ B sollte nur dann als automatische oder schnelle Notlösung beschrieben werden, wenn eine für das Schiff bestimmte genehmigte Anordnung und ein Verfahren diese Funktion bestätigen..
Q2: Was ist das?Kann der Typ B nur nach der Klassifizierung der Verankerungskette der Klasse 2 oder 3 ausgewählt werden?
A2:Nein, die Standardtabelle ist nach Nominaldurchmesser der Ankerkette organisiert.und Kompatibilität mit dem Verlassen- oder Wartungsverfahren des Schiffes separat bestätigt werden.
F3:Welche Informationen sind vor dem Angebot erforderlich?
A3:Bestätigen Sie die Standardversion, Nenngröße Typ B, Durchmesser und Qualität der Kette, Anordnung der Endverbindungen, Montagezeichnung, lokale Krümmung, Material, Beschichtung, Schmierbedarf, Umfang der Bescheinigung,Menge, Bestimmungsort und Lieferplan.
